液压成形管材拼接自行车车架结构设计

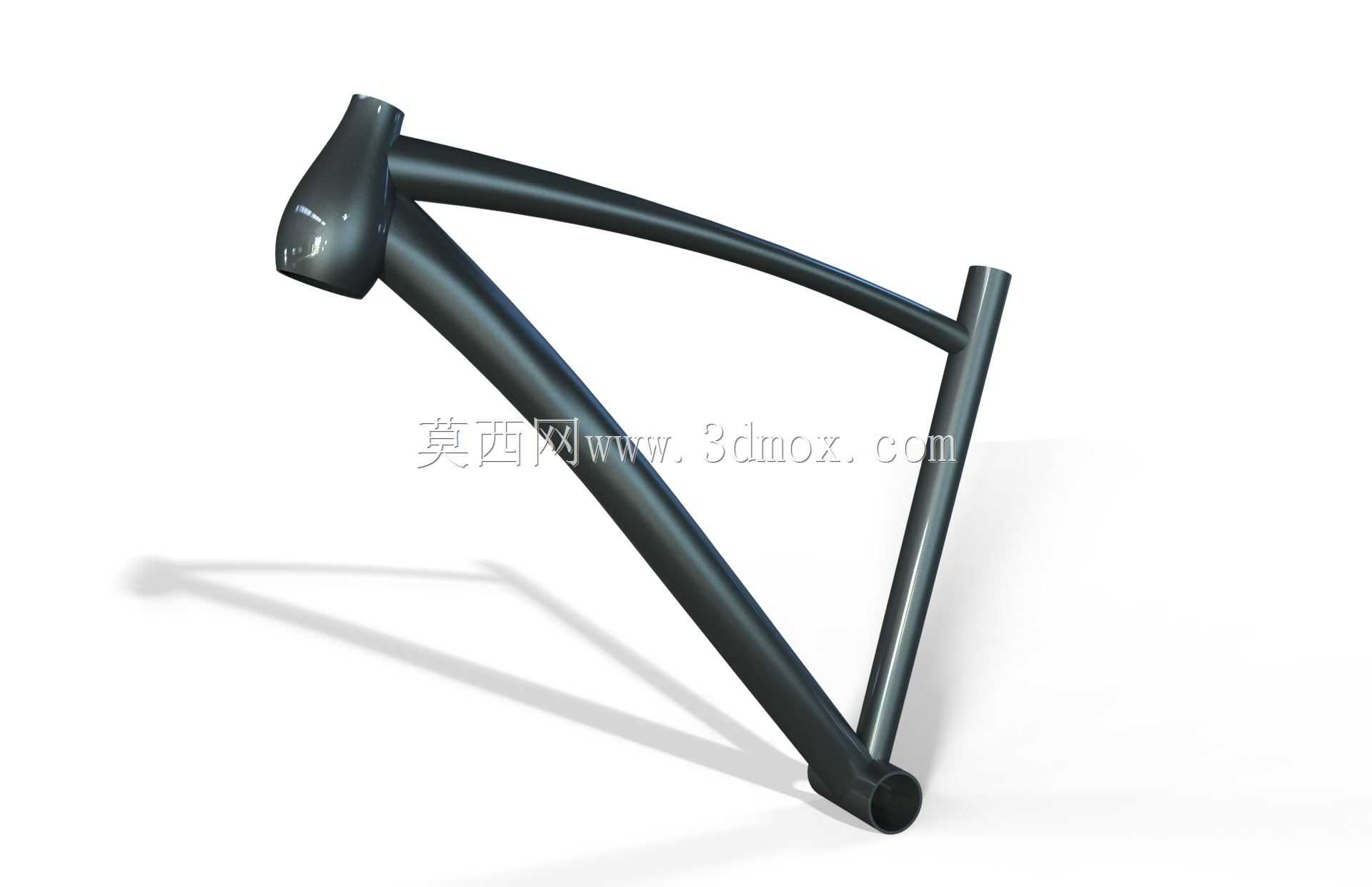

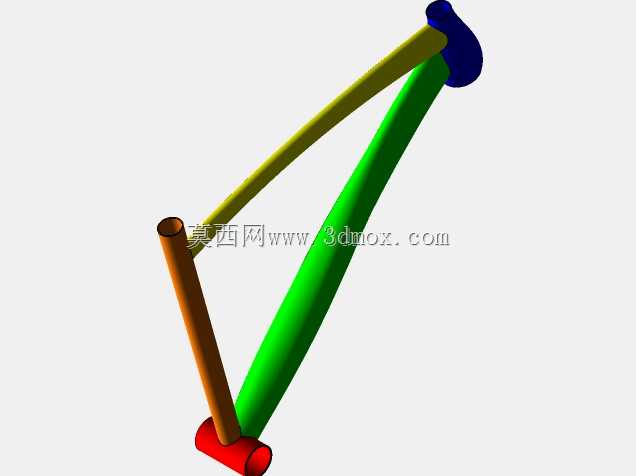

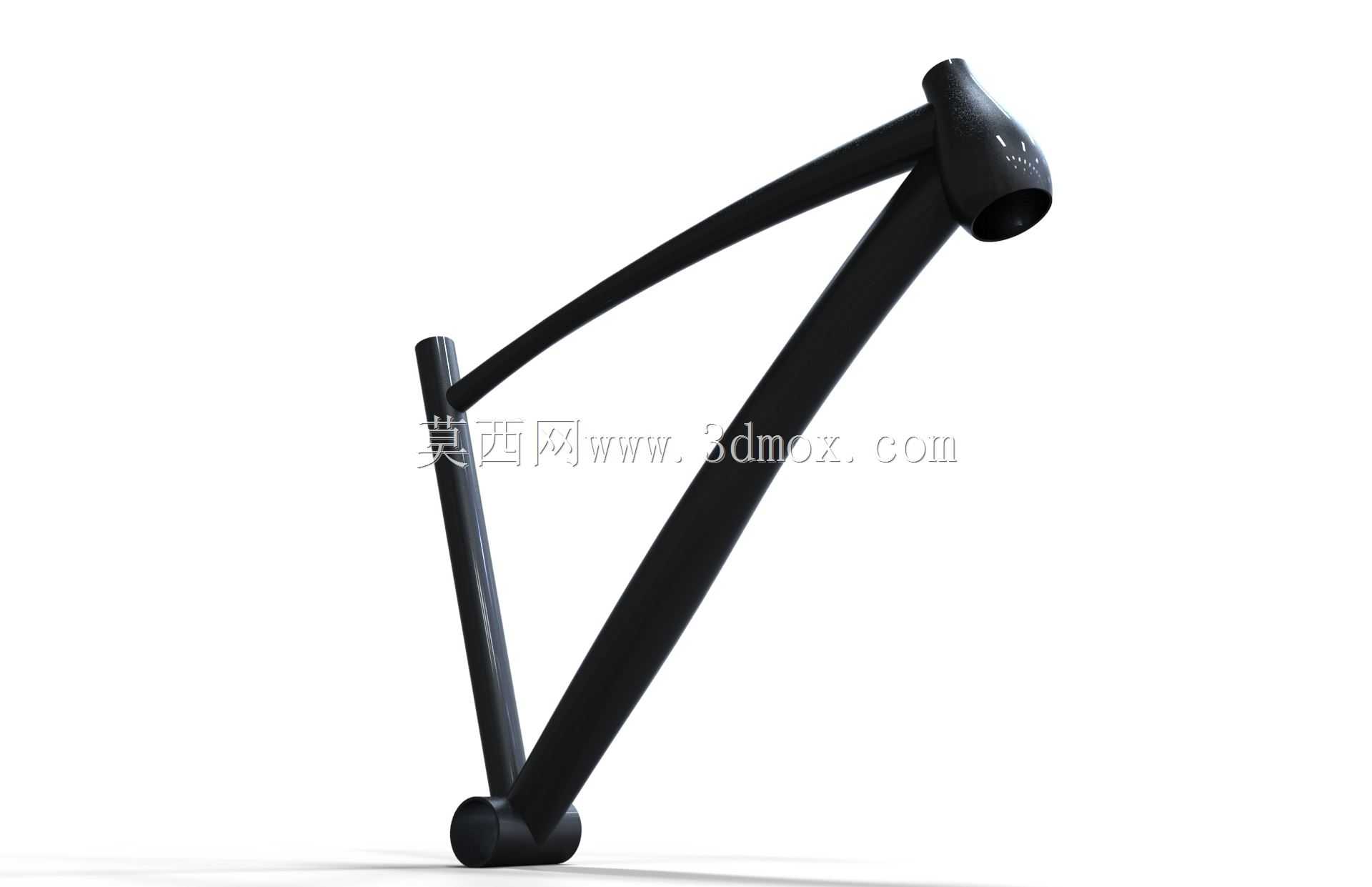

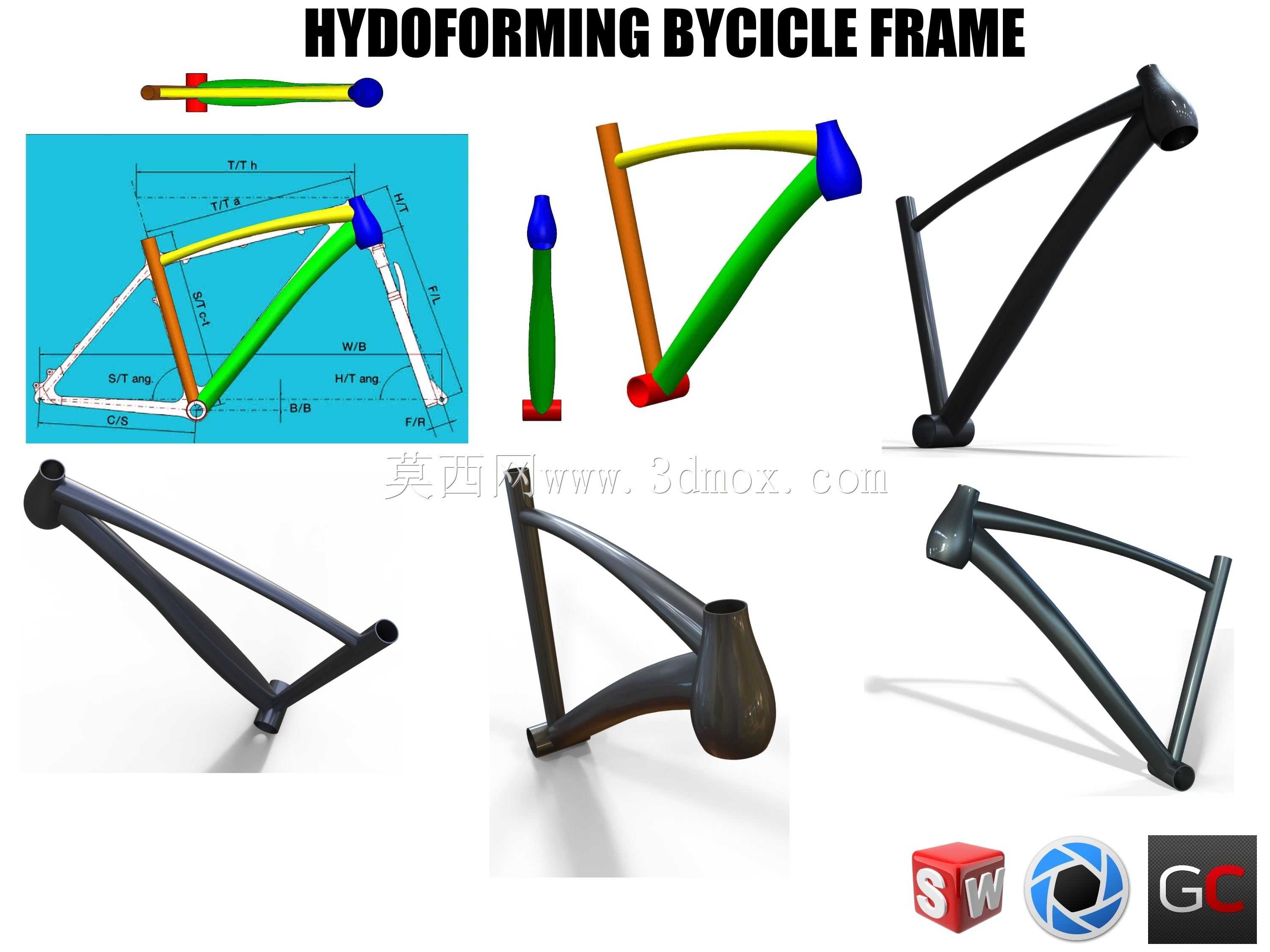

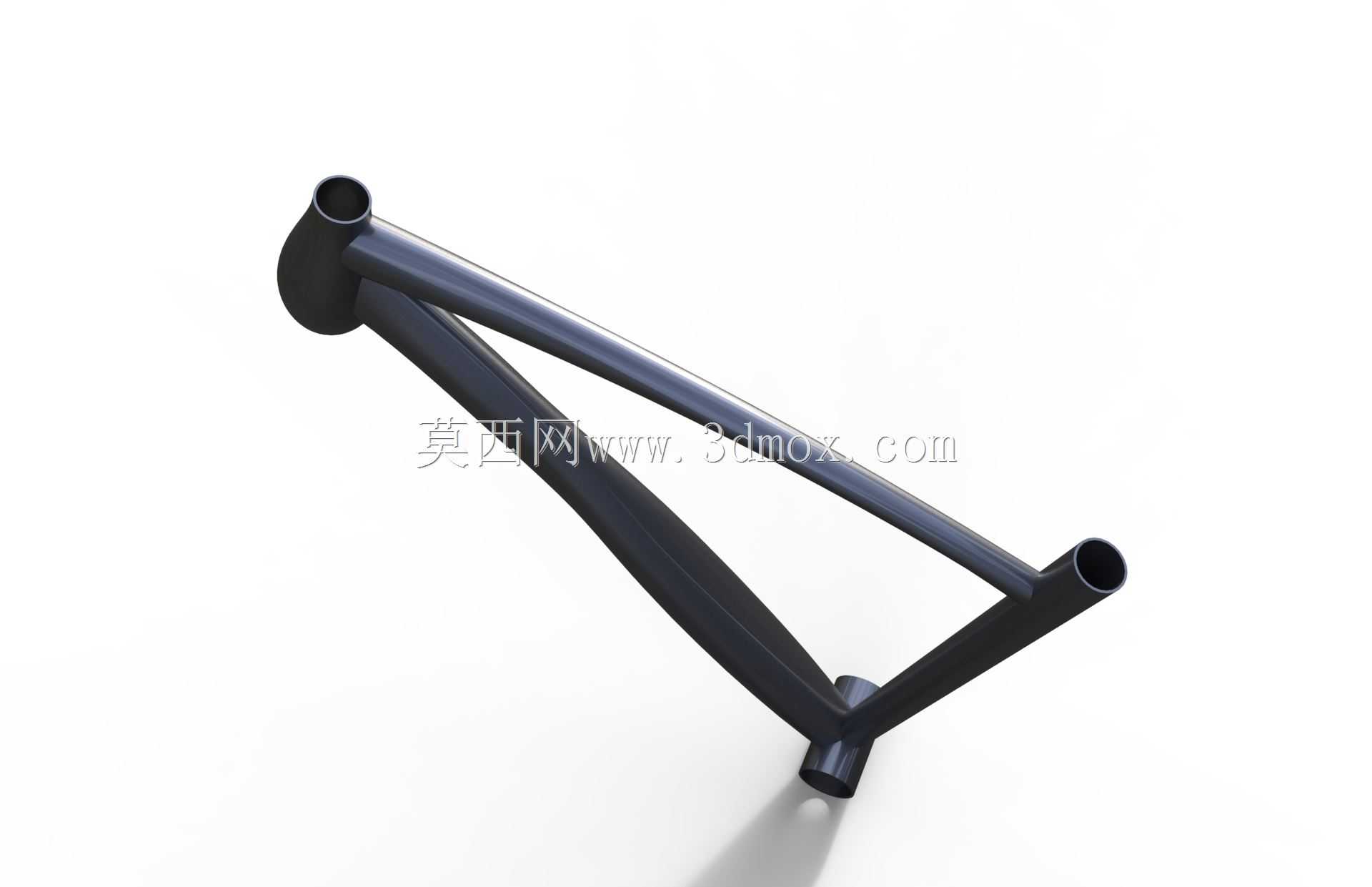

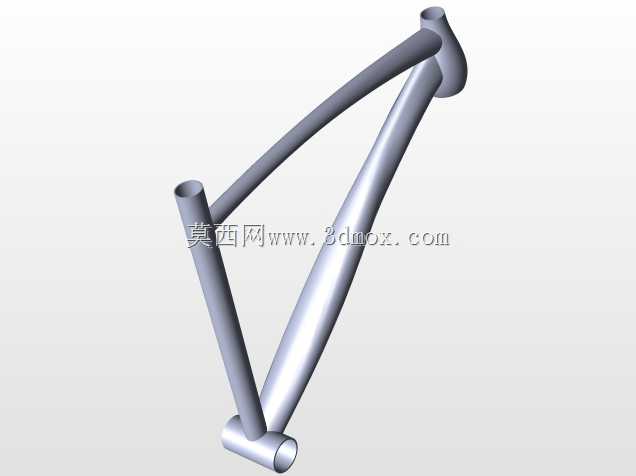

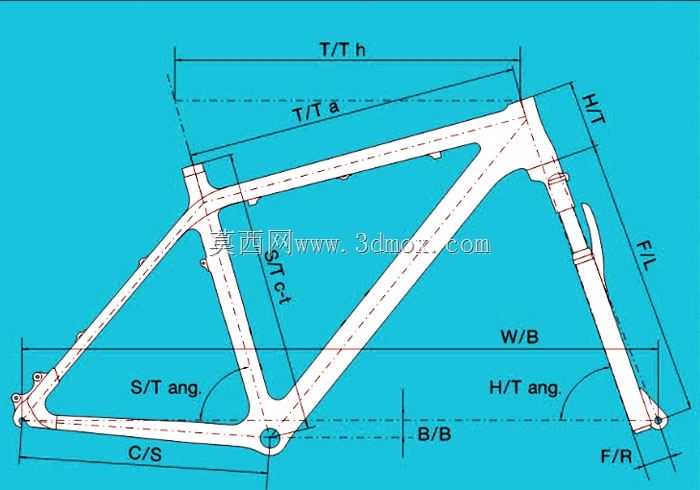

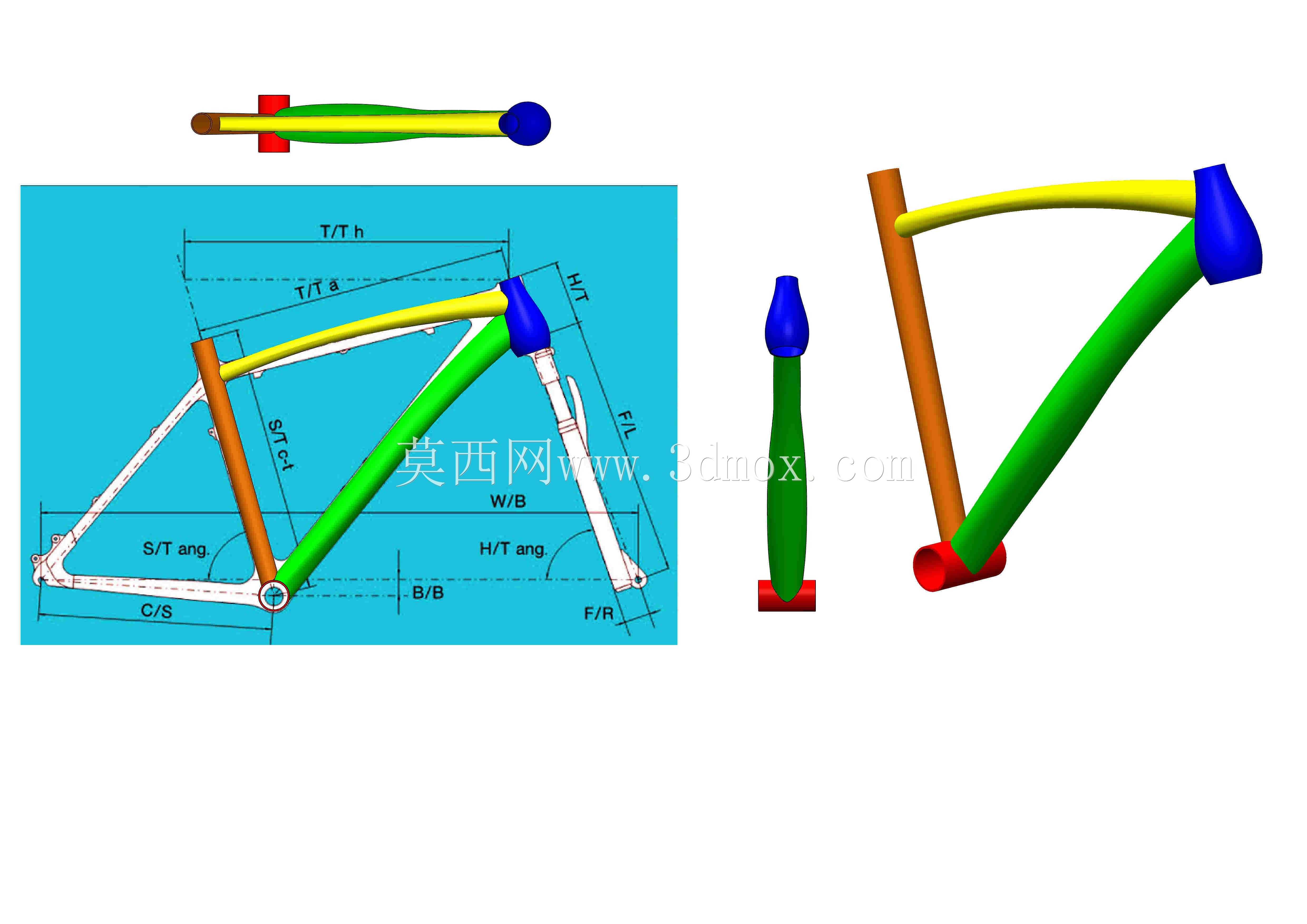

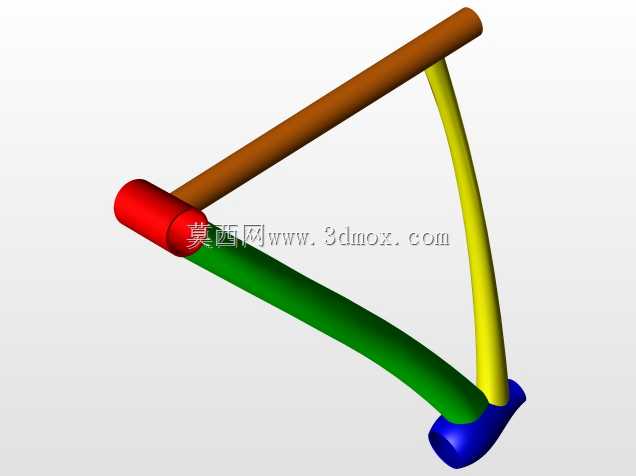

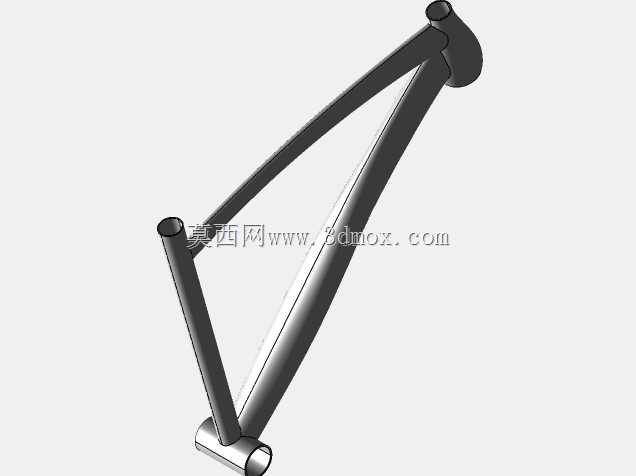

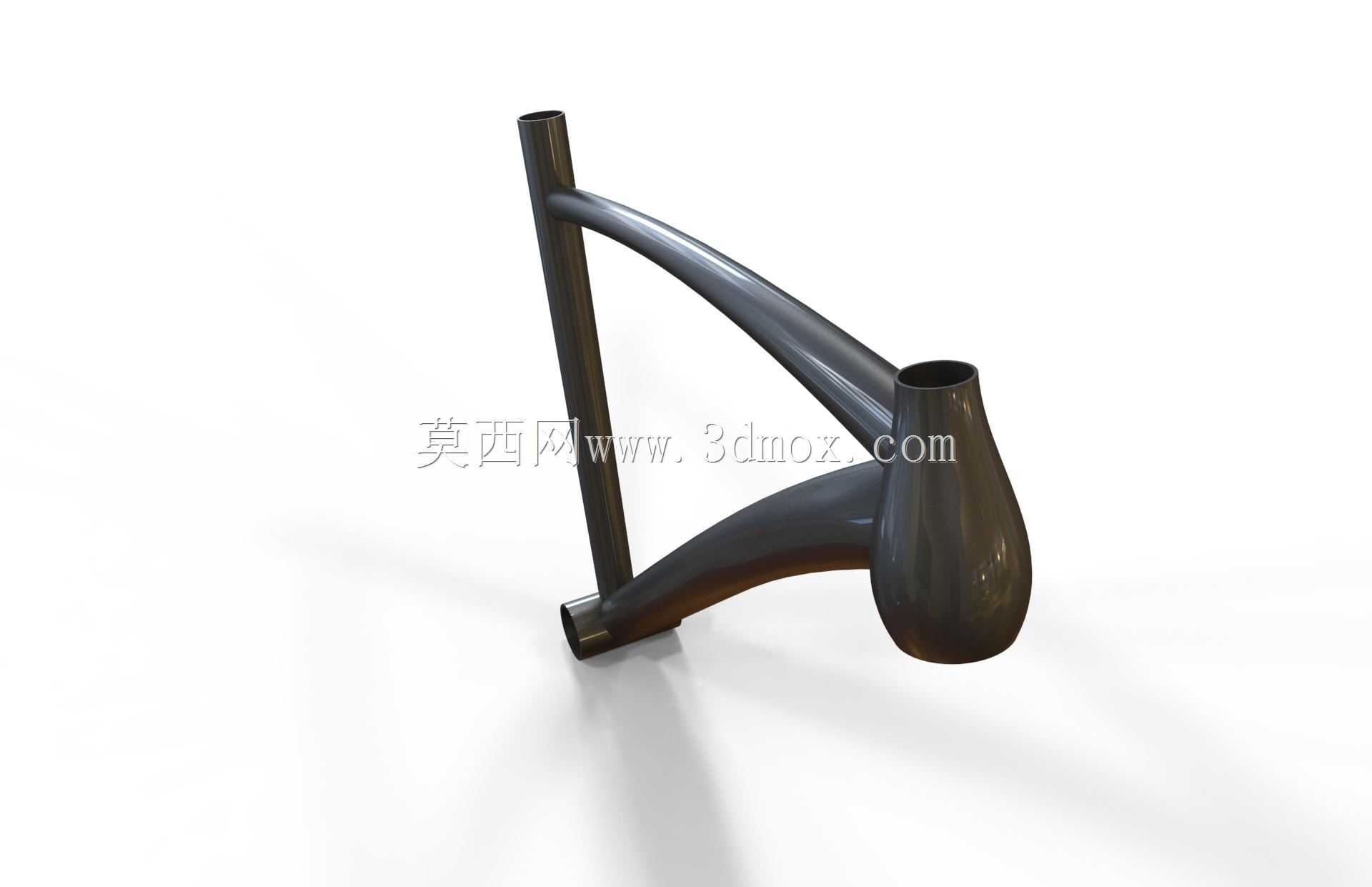

这款液压成形工艺打造的自行车车架结构，主要面向民用休闲骑行、城市通勤代步以及入门级运动骑行场景，是自行车承载骑行者重量、连接前后轮组与转向、传动、制动系统的核心承载部件，其结构合理性直接决定整车的骑行稳定性、操控灵活性与长期使用可靠性。该设计采用液压成形管材拼接的思路完成整体架构搭建，区别于传统圆管焊接的常规车架结构，通过液压胀形工艺让管材在预设型腔中形成适配受力需求的变径异形截面，在不额外增加管材壁厚、不提升整体重量的前提下，针对性强化了头管、五通、后叉尾钩等核心受力节点的结构强度，同时让管型线条更具流畅的流线感，减少骑行过程中的迎风阻力。整体设计围绕自行车骑行的实际受力逻辑展开：头管区域预留标准前叉舵管安装口径，适配常规规格的碗组装配，保证转向操作的顺滑度；上管与下管采用渐变式截面设计，从车头位置向五通位置逐步过渡，优化踩踏发力时的力传导路径，减少骑行过程中的车架形变量；座管位置匹配通用口径的座杆安装尺寸，可适配不同身高骑行者的座高调节需求；后叉部分采用不对称的管型布局，兼顾后轮组的安装空间与碟刹、圈刹等不同制动系统的装配边界，尾钩位置预留标准轮轴安装槽与变速走线位，兼容主流的变速传动组件安装。在安装边界设计上，各管材拼接位置的衔接角度经过反复校准，保证整车轴距、头管角度、座管角度符合常规城市自行车的骑行几何设定，既不会出现轴距过短导致的骑行操控过于灵敏、稳定性不足的问题，也不会因轴距过长造成转向拖沓、爬坡发力泄力的情况。液压成形的管型设计让管材表面无额外的焊接凸起，整体外观更具一体化质感，同时变截面的管材结构可以更好地分散路面颠簸带来的冲击应力，在长期复杂路况骑行过程中降低管材应力集中导致的开裂风险，兼顾了结构实用性与外观设计感，可作为城市休闲自行车、入门运动自行车的车架结构设计参考，也可用于液压成形管材加工工艺的教学演示案例，帮助理解异形管材成形在交通工具结构设计中的实际应用价值。
