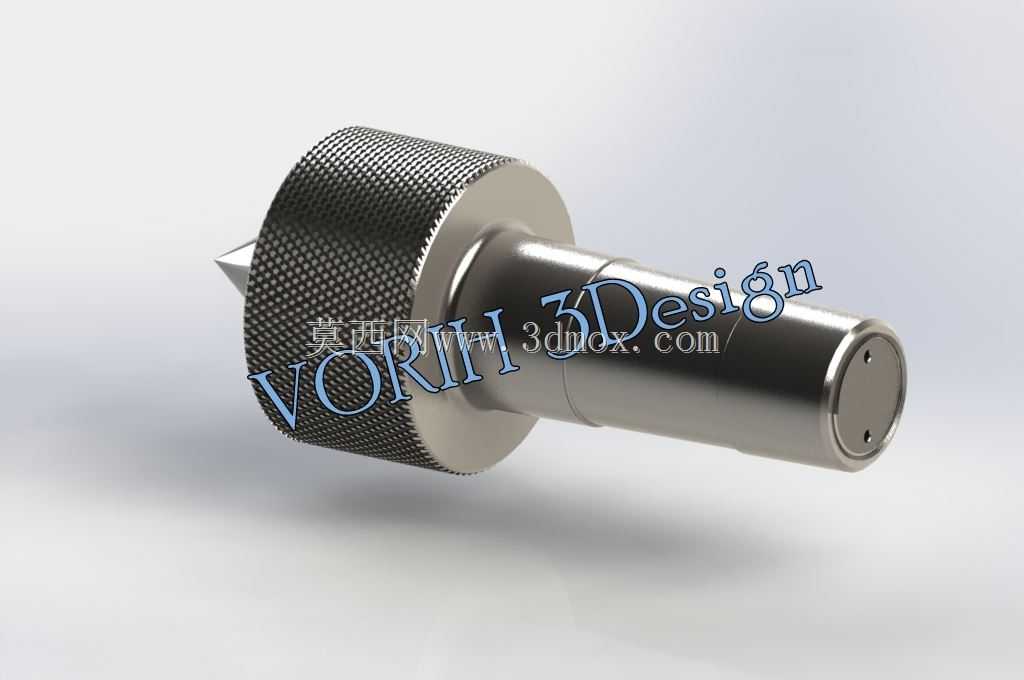

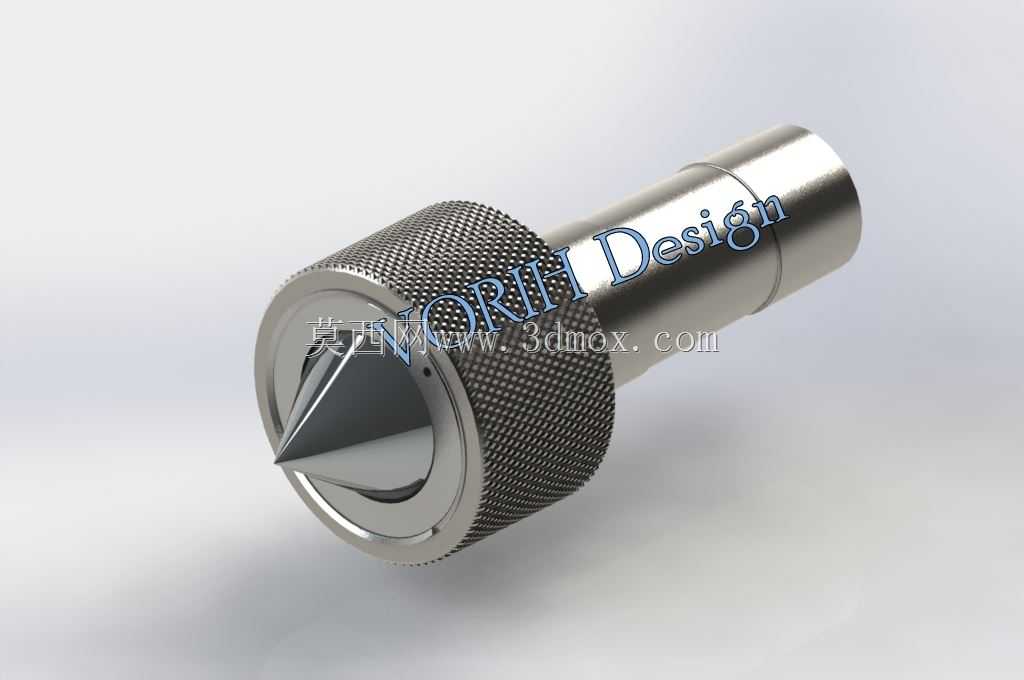

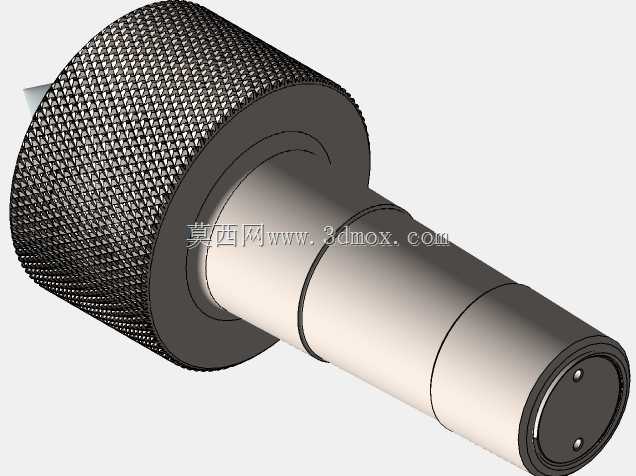

车床回转活动顶针精密结构设计

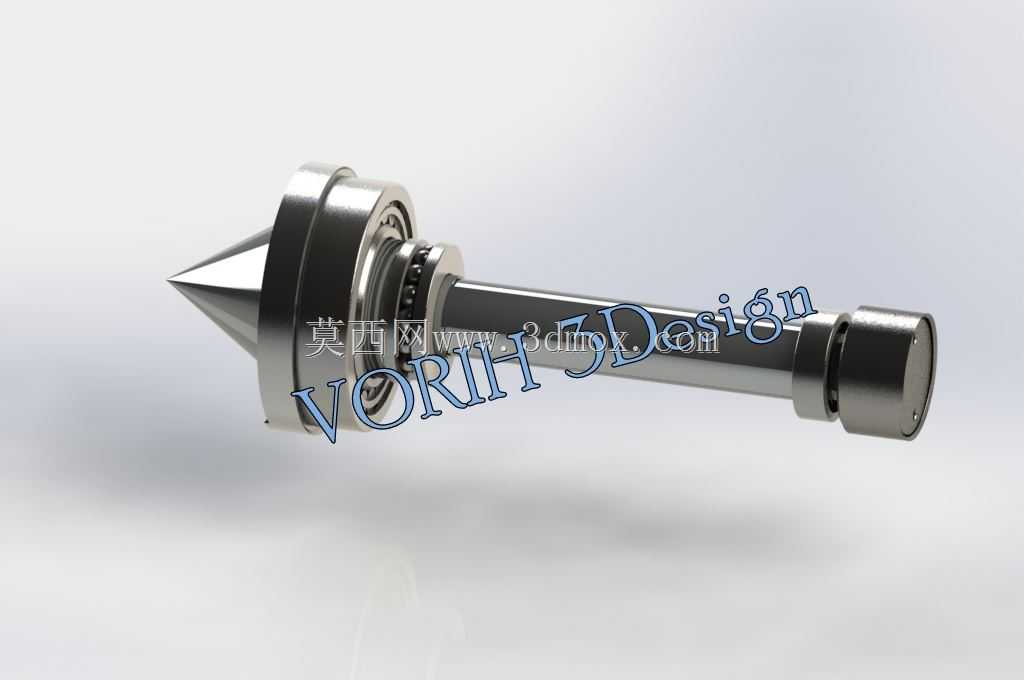

这款车床活动顶针是车床加工场景中不可或缺的核心工装附件，主要应用于普通卧式车床、数控车床的轴类、套类零件装夹工序，在长轴车削、细长轴精加工、重型轴件粗加工等场景中承担工件端部的回转支撑作用，能够抵消工件加工过程中受到的径向切削力与轴向顶紧力，避免长工件在高速旋转时出现甩动、弯曲变形的问题，保障加工过程的同轴度与尺寸精度。在实际生产使用中，活动顶针安装在车床尾座套筒内，通过尾座的进给机构实现轴向顶紧，前端锥头插入工件预先加工的中心孔内，内部的轴承结构可跟随工件同步回转，将传统固定顶针的滑动摩擦转化为滚动摩擦，大幅降低顶尖与工件中心孔之间的摩擦损耗与发热，既能够延长顶尖的使用寿命，也能避免工件中心孔因摩擦高温出现烧蚀、磨损的问题，适配高速切削的加工需求。从产品功能特性来看，这款活动顶针采用多轴承组合支撑结构，前端配置承受径向载荷的深沟球轴承与承受轴向载荷的推力轴承组合，后端设置辅助支撑轴承，整体径向跳动精度控制在微米级，能够满足精加工工序对回转精度的要求；顶针头采用硬质合金镶尖设计，头部锥角采用标准60度莫氏锥度，适配绝大多数轴类零件的中心孔规格，锥头表面经过高精度磨削处理，粗糙度低，与工件中心孔贴合紧密，顶紧时不会出现打滑、偏移的问题。设计过程中，工程师充分考虑了不同加工场景的载荷需求，整体轴身采用合金结构钢整体调质处理，表面经过淬火硬化提升耐磨性能，外壳与轴承配合位置经过精密磨削，保证轴承装配的同轴度；尾部的扁尾结构与尾座套筒的卡槽配合，能够防止顶针在加工过程中出现跟转问题，端盖位置设计有密封结构，能够阻挡切削液、金属切屑进入轴承内部，延长内部轴承的维护周期与使用寿命。从安装边界来看，这款活动顶针的锥柄采用标准莫氏锥度规格，可直接适配对应锥度的车床尾座套筒，无需额外改装即可直接安装使用，整体外形尺寸适配中小型车床的尾座行程范围，顶紧行程范围内不会与车床刀架、卡盘产生运动干涉，既可以用于小型精密零件的精加工支撑，也能够承受中等载荷的粗加工切削力，覆盖普通机械加工车间绝大多数轴类零件的加工装夹需求。
