通信塔三角支撑天线挂载结构

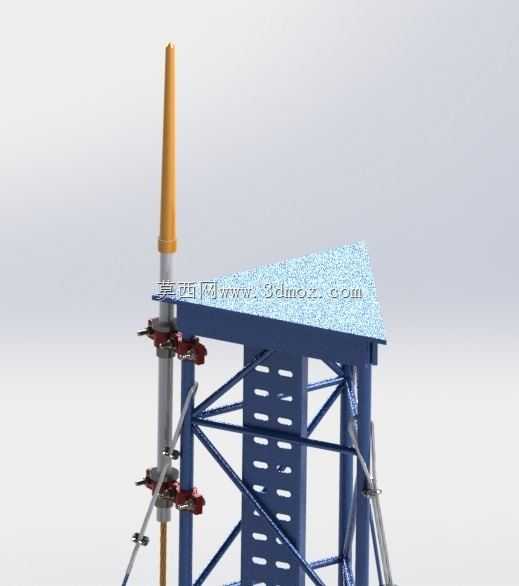

该结构主要应用于户外通信基站的塔端挂载场景，是通信塔顶部用于固定通信天线、配套馈线及相关信号收发设备的专用支撑构件，能够在各类户外露天环境下为挂载的通信设备提供稳定可靠的安装基础，适配城郊、乡村、山区等多种不同场景的通信塔升级改造与新建站点部署需求，可满足多运营商多频段天线的共塔安装要求，有效提升塔端空间的利用率。在实际使用过程中，该结构承担着挂载设备的全部静载荷，同时需要抵御户外强风、温差变化、雨雪侵蚀等复杂环境因素的影响，其三角构型的支撑框架能够将上部承载的荷载均匀传导至下部塔架主体结构，避免局部应力集中造成的结构变形或连接失效，配套的多组固定夹具可实现天线抱杆的快速定位与锁紧，能够根据信号覆盖需求灵活调整天线的安装高度与俯仰角度，无需对原有塔体进行大规模焊接改造，大幅降低现场施工的难度与作业周期。从设计思路来看，该结构采用三角形稳定构型作为核心承载框架，上部设置带防滑纹理的安装平台，可供运维人员临时停留完成设备调试与检修作业，框架主体采用镂空式肋板设计，在保证整体结构强度的前提下有效降低自身重量，减少对下部塔架的额外荷载负担，斜向布置的支撑拉杆形成多组稳定三角受力单元，进一步提升整体结构的抗扭与抗弯折性能，抱杆与主框架之间设置多组可调式连接卡具，可适配不同直径的通信天线抱杆安装需求，同时预留足够的馈线走线空间，方便馈线沿框架结构规整排布，避免馈线长期悬空晃动造成的接口松动或线缆磨损。在安装边界方面，该结构适配标准规格的通信塔顶部主杆安装，整体安装后不会超出塔体原有安全防护范围，各连接节点均采用标准紧固件连接，可在现场完成快速组装，安装完成后可满足80kph风速下的结构安全要求，安全系数达到2，能够在常规气象条件下长期稳定运行，为挂载的通信设备提供可靠的支撑保障，保障通信信号的连续稳定覆盖。
