工业级旋风分配器结构设计方案

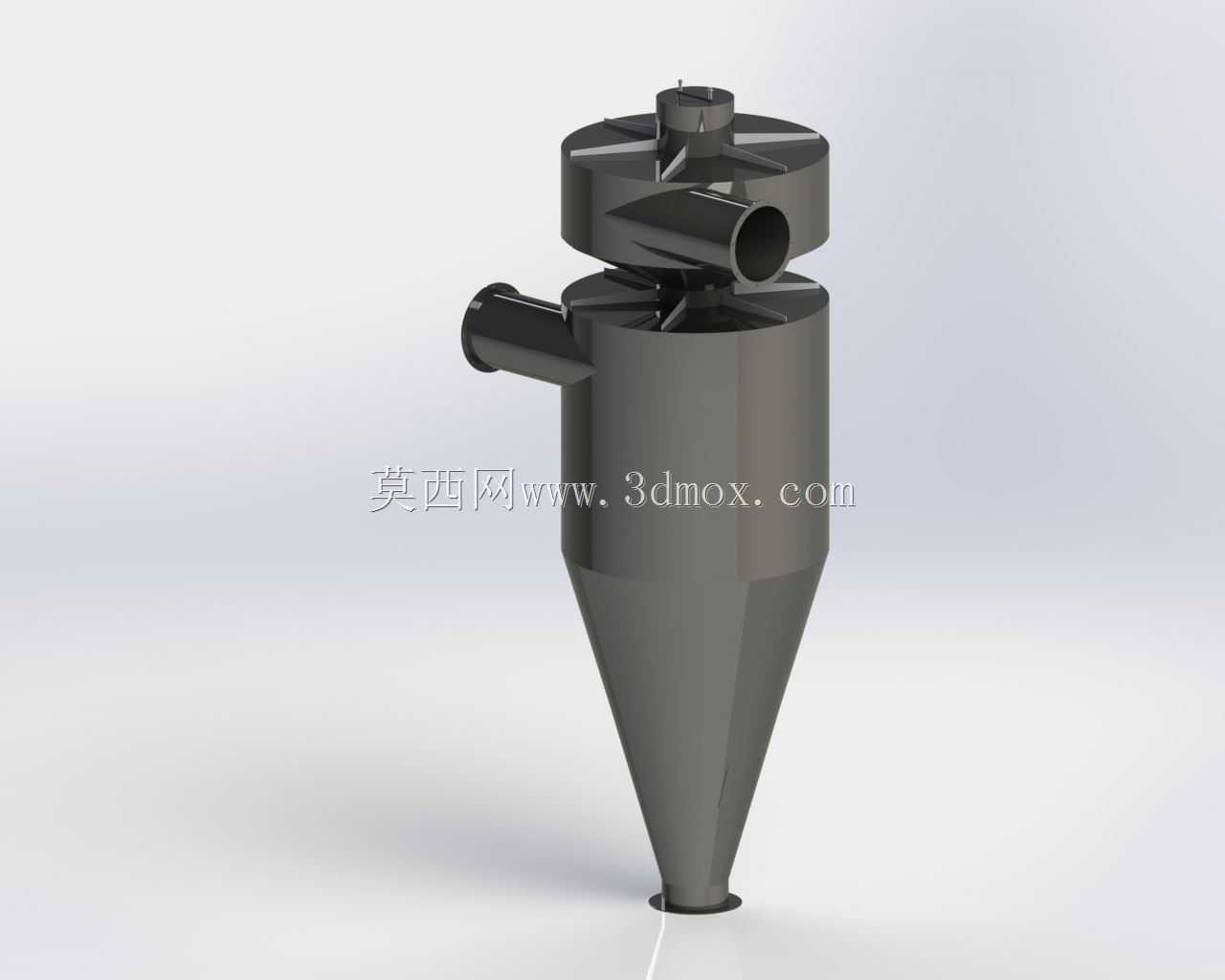

这款旋风分配器主要应用于粉体加工、粮食仓储、建材生产、化工物料输送等涉及气固两相流介质处理的工业场景，可串联在气力输送管路系统中，同时完成含尘气流的初级分离与多管路物料均匀分配作业，替代传统管路中单一分离器搭配分流阀的组合配置，有效缩减工艺段的设备占用空间，降低管路系统的整体压损。在实际生产作业中，该设备可将气力输送携带的固体颗粒从气流中高效分离，同时按照下游工艺需求将物料均匀分配至不同的出料支路，避免单路输送负载过大导致的管路堵塞问题，也能减少物料在分流过程中的破碎损耗，尤其适用于对颗粒完整性有要求的粮食、塑料粒子、矿物粉料等物料的输送处理场景。从功能特性来看，该设备采用双段旋流腔结构设计，上部设置切向进料口与顶部排气接口，含尘气流从切向入口进入腔体后，会沿腔体内壁形成稳定的高速旋转流场，在离心力作用下，密度远大于气体的固体颗粒会被甩向腔壁，沿壁面滑落至下部锥段，最终从底部出料口排出，经过净化的气流则会在腔体中心形成内旋流，从顶部排气口进入后续的精过滤环节。设备中部设置的侧向出料支路，可在旋流场稳定段引出部分物料流，实现多支路的均匀分料，避免传统分流结构容易出现的偏流、堵料问题。在设计思路上，这款旋风分配器充分考虑了工业现场的安装适配性，整体采用上下同轴的圆柱加圆锥结构，上部圆柱段为旋流生成区，直径与进料口尺寸经过流场仿真优化，确保进入腔体的气流能够快速形成稳定的旋流场，避免局部紊流导致的分离效率下降；下部锥段的锥角经过反复校核，既保证颗粒能够沿锥壁顺畅下滑，不会出现物料架桥、挂壁的问题，又能控制设备整体高度，降低安装空间要求。设备的进料口、排气口、各支路出料口均采用标准圆形法兰接口设计，可直接与同管径的工业输送管路对接，无需额外制作过渡连接结构，安装时仅需通过支架固定设备主体，保证设备整体垂直度即可，无需复杂的调平工序。从安装边界来看，设备整体为立式安装结构，主体最大外径为上部圆柱段直径，下部锥段逐步收窄至底部出料口尺寸，侧向出料口沿圆柱段径向伸出，安装时需预留足够的侧向操作空间，方便后续的管路连接与设备维护；设备顶部排气口与上部进料口存在固定的高度差，现场管路排布时可根据接口位置调整走向，避免管路出现急弯导致额外压损。设备内壁做光滑过渡处理，所有焊缝均打磨平整，减少物料在壁面的附着残留，对于有耐磨需求的工况，还可在腔体内壁加装耐磨衬里，提升设备在处理硬质矿物粉料时的使用寿命。
