左侧进风式旋风粉料分配分离装置

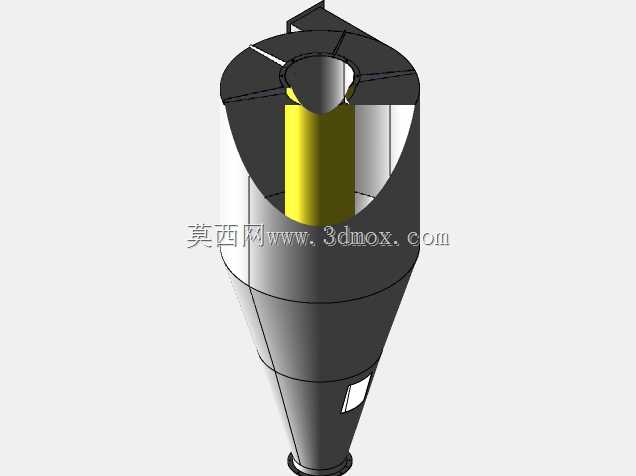

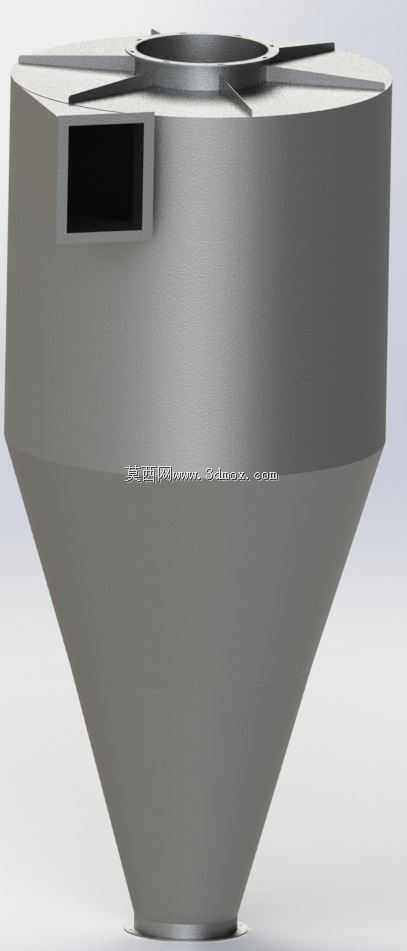

该装置主要应用于粉体加工、工业除尘、物料气力输送系统的前端预处理环节，常见于粮食加工、建材生产、冶金粉体输送、木工除尘、化工粉料输送等作业场景，核心作用是对含尘气流中的固体粉料进行预分离与均匀分流，既可以作为多级除尘系统的第一级粗分离单元，降低后续布袋除尘或滤筒除尘的过滤负荷，延长过滤元件使用寿命，也可以在气力输送管线中实现粉料的均匀分配，将主路输送的物料按需求分流到不同的下级料仓或加工工位，避免单路输送出现物料堆积、管路堵塞的问题。从功能特性来看，该装置采用经典的旋风离心分离结构搭配内置导流芯管设计，含尘气流从筒体上部的切向入口进入后，会沿筒体内壁形成高速旋转的下行涡流，在离心力作用下，密度较大的固体粉料会被甩向筒壁，沿锥形段内壁滑落至底部出料口，完成气固两相的分离，而经过初步净化的气流会在筒体中心区域形成上行涡流，从顶部的芯管位置排出进入后续工序；内置的黄色导流芯管可以有效避免内部气流出现短路串流，减少未分离的细粉料直接随上行气流排出的情况，大幅提升粗分离效率，同时筒体上部的分瓣式结构设计可以对进入的气流进行预整流，让气流的旋转流场更加稳定，降低局部紊流带来的阻力损耗与分离效率波动。在设计思路上，该结构充分考虑了现场安装与运维的实际需求，整体采用上圆下锥的流线型结构，锥形段的收缩角度经过反复优化，既可以保证粉料沿壁面顺畅滑落，避免粉料在锥段搭桥挂壁，又能控制整体设备的高度尺寸，减少安装所需的垂直空间；筒体侧面预留的检修口可以在不停拆整体管线的情况下，快速检查内部流道的磨损情况、清理卡滞的杂物，降低日常运维的工作量。从安装边界来看，该装置的上部接口可直接与水平来料管线对接，底部锥形出料口可对接卸料阀或下级输送管路，顶部排气口可对接后续除尘设备或输送管线，整体安装时需要保证设备的垂直同轴度，避免倾斜导致内部流场偏移影响分离效果，设备周边需要预留足够的操作空间用于检修口开启与日常巡检，侧面的连接法兰采用标准通用尺寸，可适配多数常规工业管线的安装要求，无需额外定制异形转接头，能够直接集成到现有除尘或输送系统中，大幅降低现场改造的施工成本。
