储罐承压带盖快开人孔结构设计

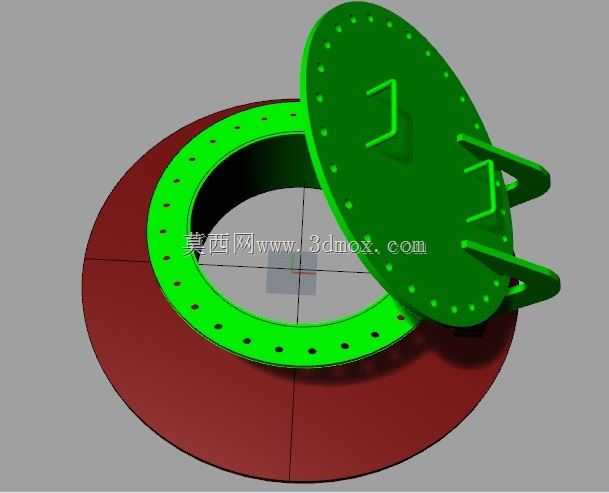

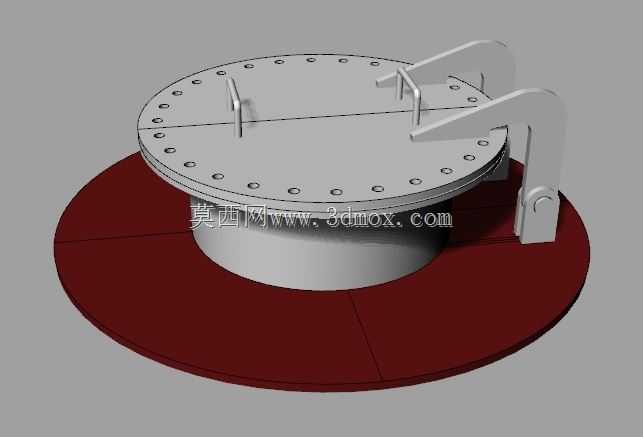

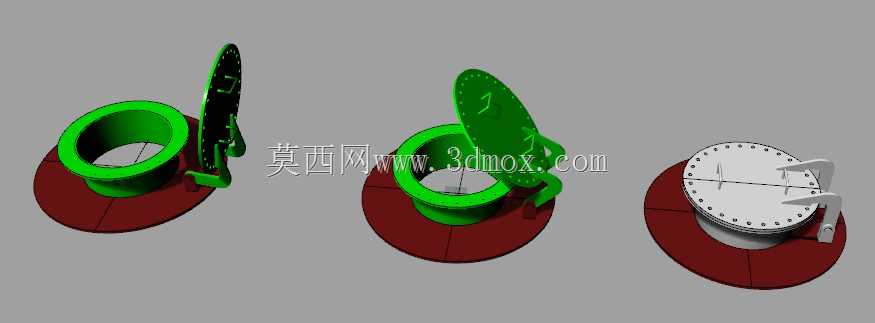

带盖人孔是承压储罐、反应容器、大型储运设备上的核心配套部件，主要设置在罐体的顶部或者侧部位置，作为设备安装、后期检修、内部清理作业时人员进出设备内部的通道，同时在设备正常运行过程中承担密封承压、隔绝内部介质与外部环境的作用，广泛应用在石油化工储运、粮油仓储、水处理罐体、制药反应设备等多个领域的承压容器上。这款人孔采用法兰对接的安装形式，底部的环形法兰圈可与罐体预设的开孔法兰通过螺栓完成紧固连接，法兰圈上均匀排布的螺栓孔可保证连接过程中受力均匀，避免局部应力集中导致的密封失效问题。人孔盖与法兰座采用铰接式连接结构，无需完全拆卸人孔盖即可完成开启操作，大幅降低了检修作业时的操作难度，人孔盖表面设置的加强筋结构，可在承压工况下提升盖板的结构强度，避免内部压力作用下盖板出现形变，保障密封面的贴合精度。设计过程中充分考虑了不同工况的使用需求，法兰密封面采用平面密封结构，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足常压、低压等不同压力等级的罐体使用要求，铰接结构的转动间隙经过优化，既保证盖板可以顺畅开合，又能避免盖板转动过程中与法兰密封面发生剐蹭，保护密封面的平整度。从安装边界来看，这款人孔的法兰外径适配行业通用的储罐开孔尺寸，安装时只需将法兰与罐体开孔对位，依次穿入螺栓并按对角顺序紧固即可完成安装，不需要对罐体进行额外的改造加工，人孔盖开启后的翻转角度可满足人员进出的空间需求，不会对检修作业造成空间阻碍。在日常运行过程中，闭合后的人孔盖可完全隔绝罐体内部与外部环境，避免内部介质泄漏，同时防止外部杂质进入罐体内部污染存储物料，盖板上的加强结构还可承受一定的外部载荷，满足罐顶有人员行走或者布置附属管线的使用需求，铰接部位的结构设计可承受盖板反复开合的磨损，长期使用也不会出现连接松动、对位偏移的问题，有效提升了部件的整体使用寿命。
