带位置锁定功能的旋转焊接工装夹具

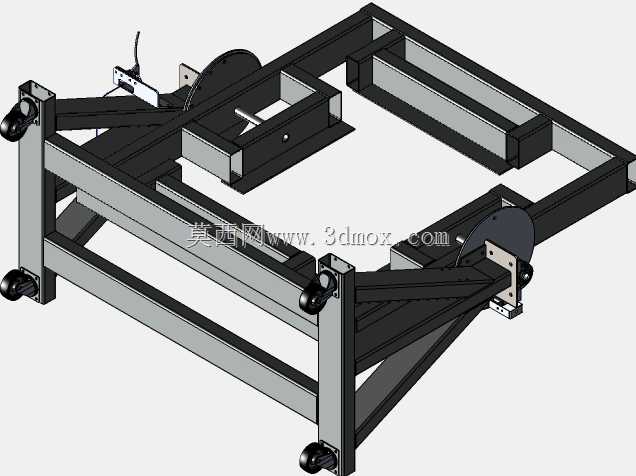

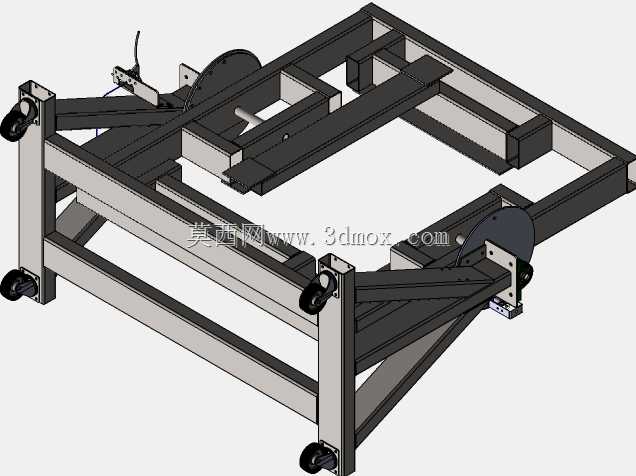

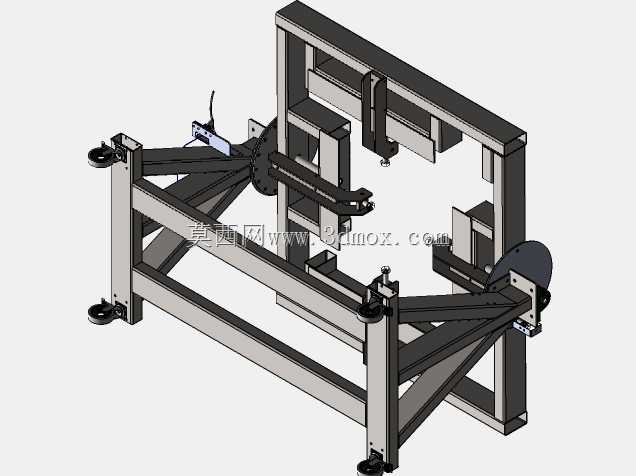

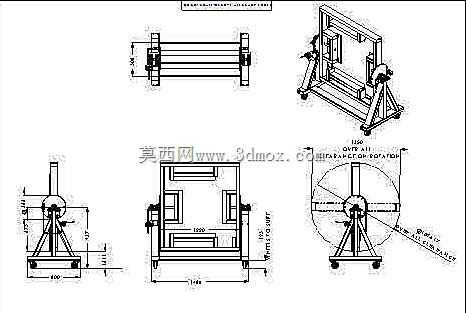

这款旋转焊接夹具主要应用于汽车车架及配套小型结构件的焊接加工场景，在汽车零部件生产、车架组焊工位、小型金属构件焊接作业中都能发挥稳定的装夹定位作用，能够解决焊接过程中工件移位、翻转操作不便、多面焊接需反复拆装的常见痛点。夹具整体采用框架式主体结构，两侧设置带锁紧机构的旋转支撑座，可带动装夹完成的工件沿水平轴线做360度旋转，配合位置锁定结构，能够将工件固定在任意需要的焊接角度，让操作人员无需俯身或调整自身姿态，就可以顺畅完成工件周围、背面等常规装夹难以触及位置的焊接作业，大幅降低焊接操作的动作强度，同时避免反复拆装工件带来的定位偏差。框架上部设置的夹紧装置可匹配对应尺寸的内部框架类工件，夹紧接触位置做了防滑与防压伤处理，既能保证装夹的牢固度，避免焊接过程中工件受外力出现偏移，也不会在工件表面留下压痕影响后续表面处理。该夹具的结构设计预留了充足的调整空间，可根据待加工工件的实际尺寸对夹紧行程、支撑间距进行适配修改，既可以直接用于对应规格车架构件的焊接作业，也能作为同类型焊接夹具的设计参考框架，帮助设计人员快速完成适配特定工件的工装开发。从安装边界来看，夹具底部为平整的支撑框架结构，可直接通过螺栓固定在常规焊接工作台或车间地面的预埋安装位上，整体占地尺寸适配中小型焊接工位的空间要求，旋转作业时的最大回转半径经过合理规划，不会超出常规工位的操作安全范围，两侧的旋转操作手柄设置在符合人体工程学的高度位置，操作人员站在工位上即可轻松完成旋转、锁定的操作，无需额外借助辅助工具。在实际焊接作业中，这款夹具能够让工件的所有待焊接位置都处于便于操作的姿态，有效减少焊接死角，提升焊缝成型质量，同时降低工件反复吊装装夹的辅助时间，提升单工位的焊接作业效率，尤其适合小批量多品种的车架类构件焊接生产场景，也可经过简单调整后用于其他框架类金属构件的焊接装夹作业。
