工业双层跨线作业操作平台结构设计

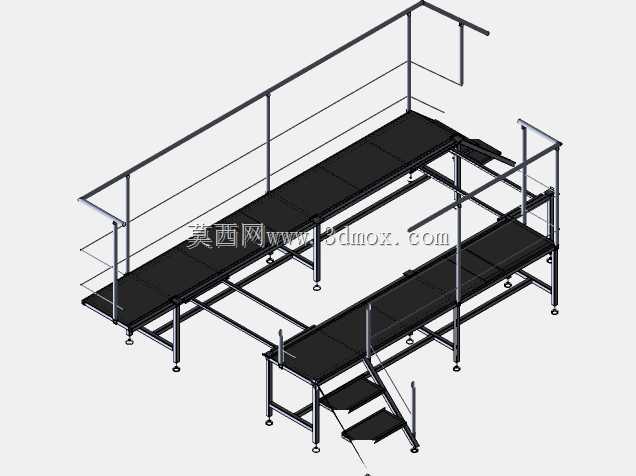

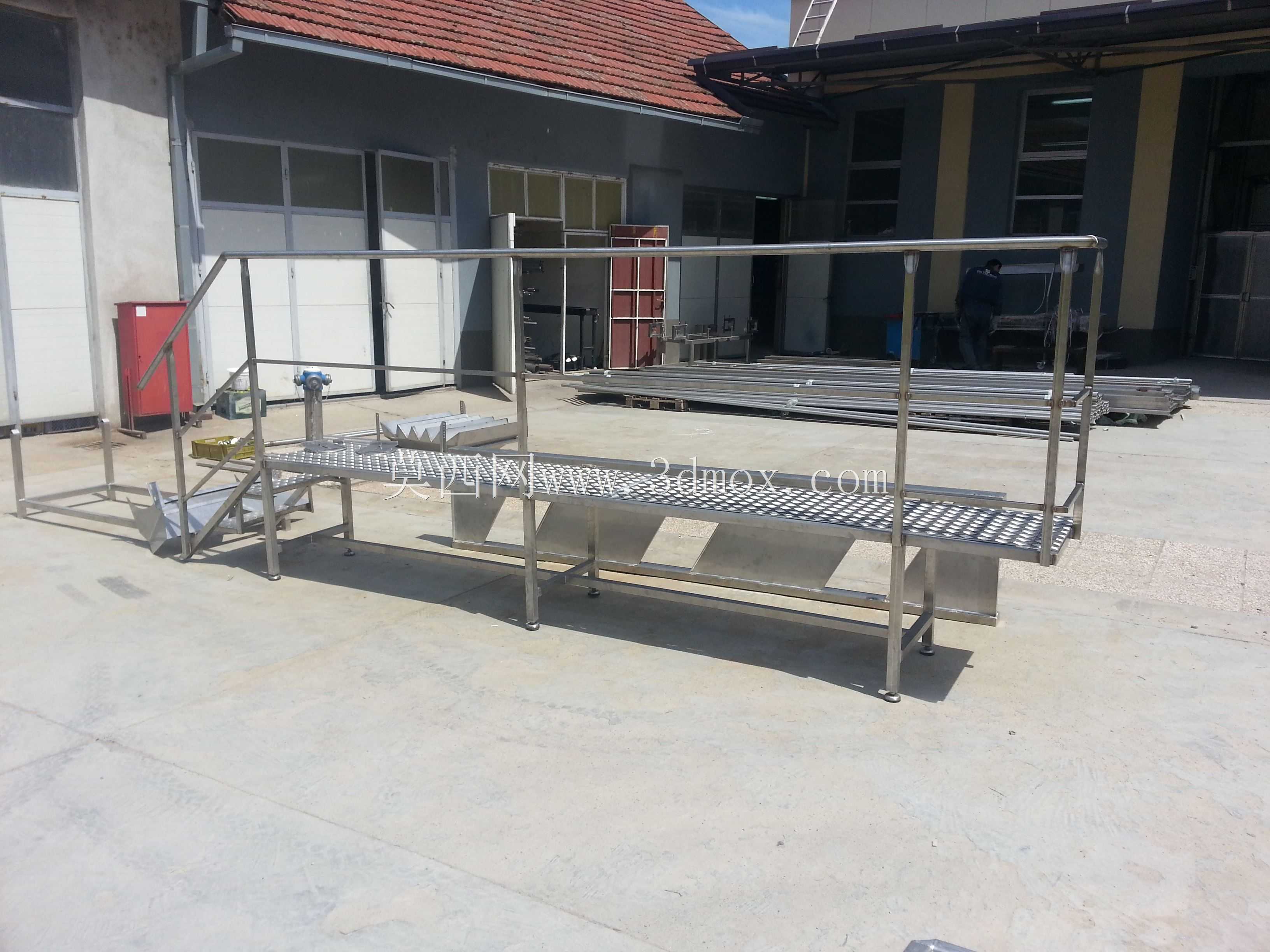

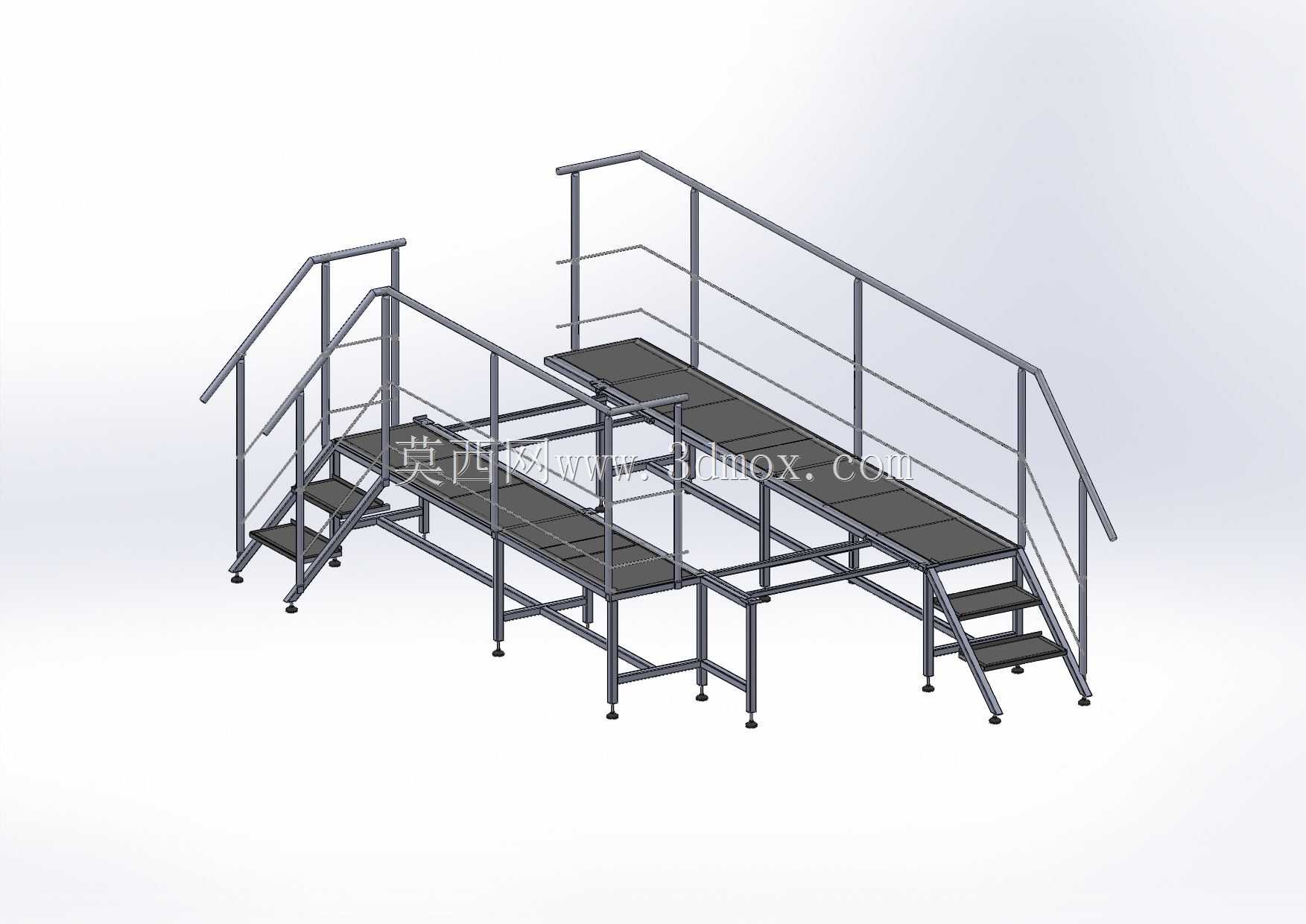

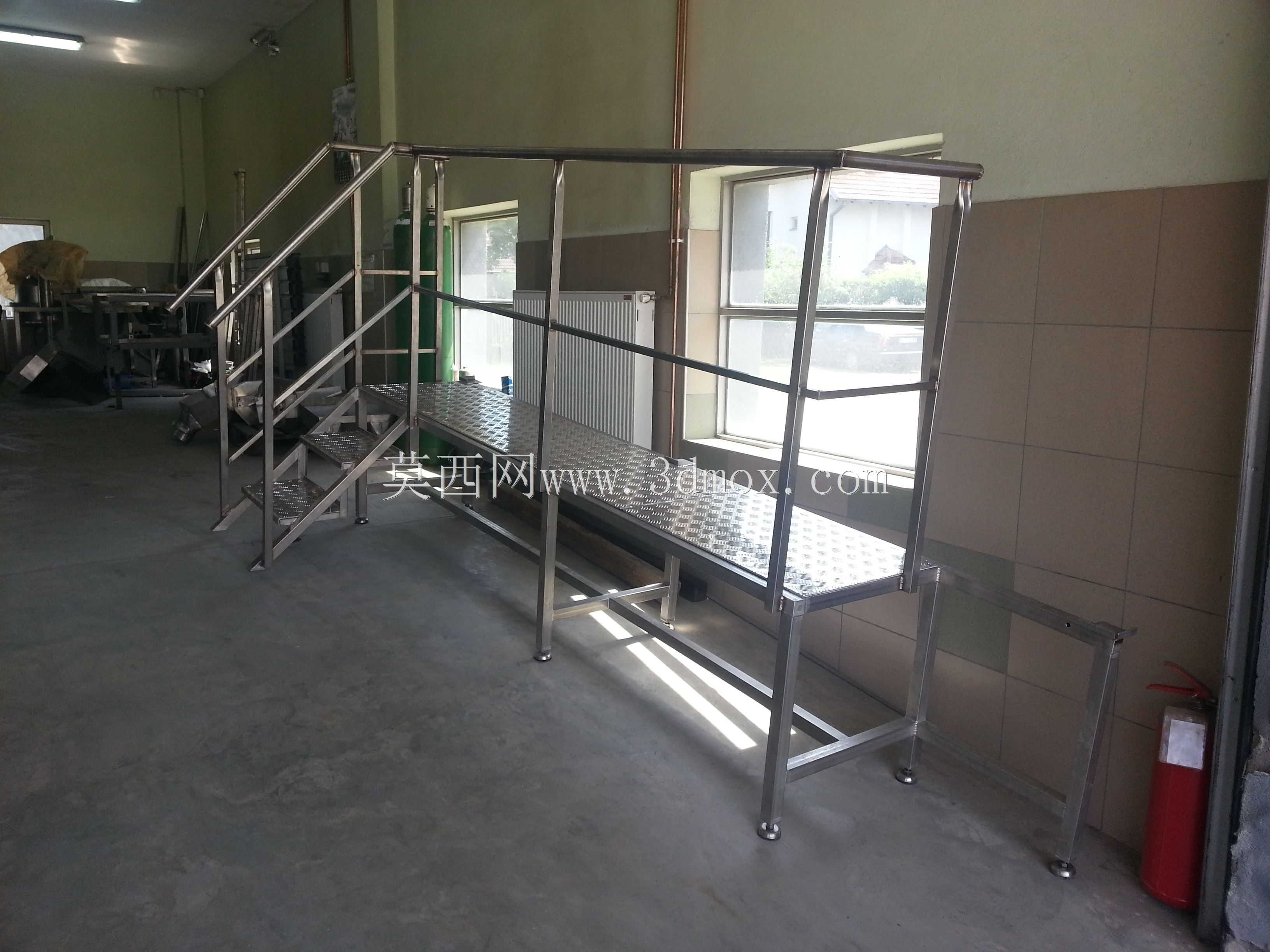

该双层跨线作业平台主要应用于生产车间流水线跨线作业场景，针对车间内生产线排布密集、人员需要跨越输送线完成设备巡检、物料补投、工位衔接操作的需求设计，可同时满足不同高度层级的作业通行需求，解决车间内跨线通行绕路、高位作业无稳定支撑的痛点。平台整体采用框架式结构设计，主体支撑采用标准工业型材搭建，底部配置可调式支撑脚杯，可根据车间地面实际平整度调节支撑高度，保证平台整体水平稳定，避免因地面不平产生的晃动风险。平台设置双层通行台面，台面采用防滑纹理板材铺设，边缘做包边处理，防止作业人员行走时滑倒，同时避免小件工具从台面缝隙掉落。沿平台通行路径全程设置双层防护栏杆，栏杆高度符合工业作业安全规范，横杆间距满足安全防护要求，在平台临边位置额外设置加高挡边，杜绝人员、物料坠落风险。平台一端配置三步式登乘步梯，步梯踏板同样采用防滑结构，步梯两侧设置连续扶手，扶手与平台主栏杆顺滑衔接，保证人员登乘过程全程有防护支撑。平台的下层台面可适配常规高度生产线的跨线通行需求，上层台面可满足高位设备的操作、检修作业需求，两层台面之间预留充足的垂直通行空间，不会对人员正常行走造成阻碍。设计过程中充分考虑安装边界需求，平台支腿的排布避开生产线的设备主体、管线排布位置，可直接架设在现有生产线上方安装，不需要对原有生产线布局做大规模改动，安装时仅需要固定底部支撑脚即可完成部署，后期也可根据车间布局调整需求进行拆卸移位。平台整体结构做轻量化优化，在保证结构强度、承重能力满足作业需求的前提下，尽可能减少自身重量，降低对地面的承重压力，同时框架结构预留了拓展安装位，后续可根据实际使用需求加装工具挂板、物料置物台、照明支架等附属配件，适配不同工位的个性化作业需求。
