五立方卧式常压储液罐体结构设计

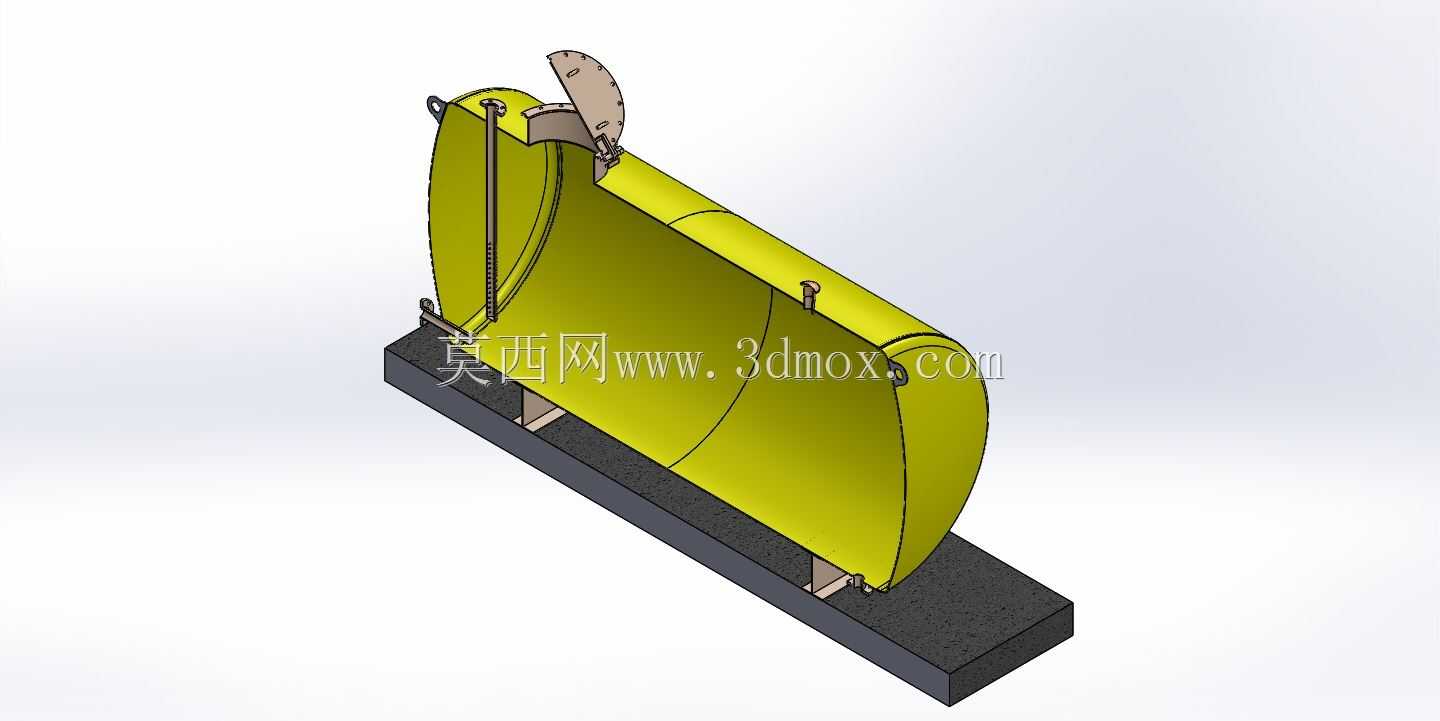

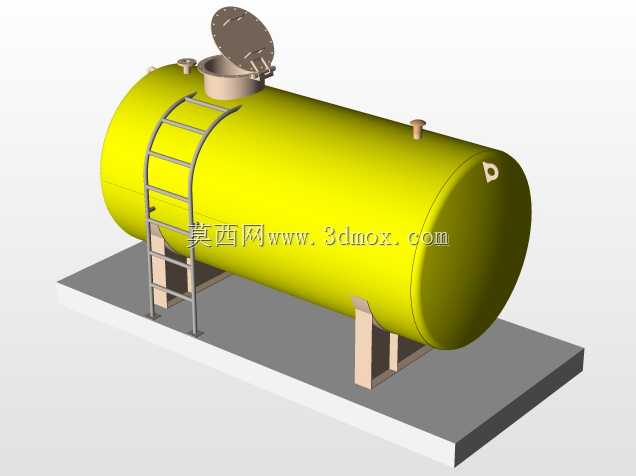

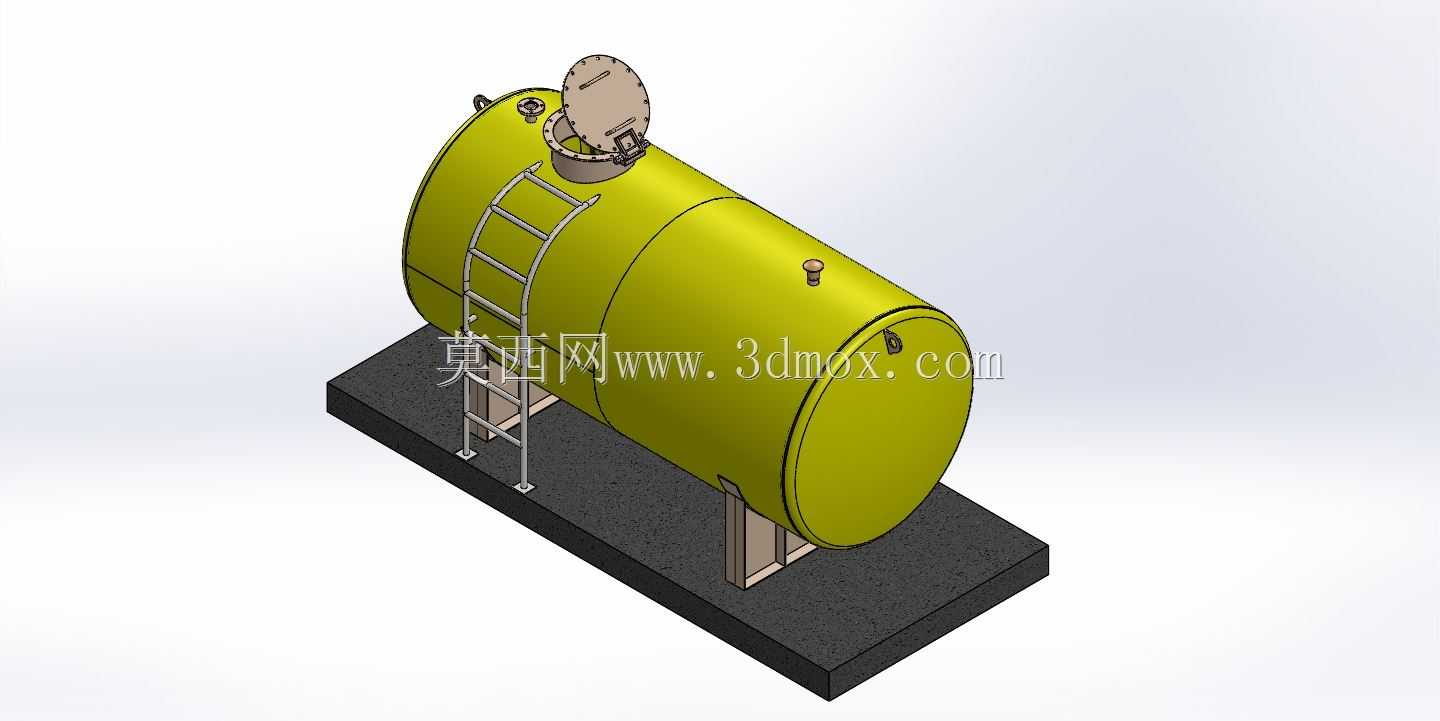

这款卧式储液罐体主要面向中小型工业厂区、燃油加注站点、小型化工生产车间的液态物料存储场景，可用于存储轻质燃油、润滑油、中性工业水剂等无强腐蚀性的液态介质，适配场地空间受限、无法布置立式储罐的作业区域，能够在常规户外或带遮蔽的厂区环境中长期稳定服役。设备整体采用卧式圆柱筒体结构，筒体两端采用标准椭圆封头做承压密封处理，相比平盖封头可更好分散内部介质静压力，降低筒体焊缝处的应力集中风险，整体安装在预制混凝土基座上，通过两个鞍式支座完成承重固定，支座与基座之间预留有地脚螺栓安装位，可适配不同场地的基础固定需求，安装时无需额外搭建高耸支撑结构，大幅降低现场施工的土建成本。罐体顶部设置有带快开结构的人孔，搭配可翻转的密封人孔盖，方便运维人员定期进入罐体内部开展清洁、检修与焊缝探伤作业，人孔旁侧直爬梯直接延伸至基座平面，运维人员可通过爬梯直达罐顶完成操作，无需额外搭设临时登高设施。筒体顶部还布置有多个规格统一的工艺接管口，可分别接入进液管路、出液管路、呼吸阀、液位检测仪表等配套部件，满足介质输送、液位监控、压力平衡的实际运行需求。设计过程中优先考虑了日常运维的便捷性，将所有需要人工操作的接口、部件均布置在罐体顶部靠近爬梯的一侧，操作人员站在罐顶操作平台区域即可完成全部常规操作，无需沿罐体周向移动，降低高空作业的安全风险。筒体与封头的连接采用全焊透对接焊缝结构，所有外露焊接位置均做圆滑过渡处理，避免应力集中点的出现，鞍式支座与筒体之间设置有弧形垫板，可增大支座与筒体的接触面积，避免局部应力过大造成筒体变形。整体外形充分考虑常规道路运输的尺寸边界，筒体直径与总长度均满足普通货运车辆的装载要求，可整体完成运输后直接吊装就位，无需现场拆分焊接，大幅缩短现场安装的施工周期，同时基座的安装尺寸预留了足够的调整余量，可适配不同平整度的现场基础条件。
