发动机翻转检修支架结构设计方案

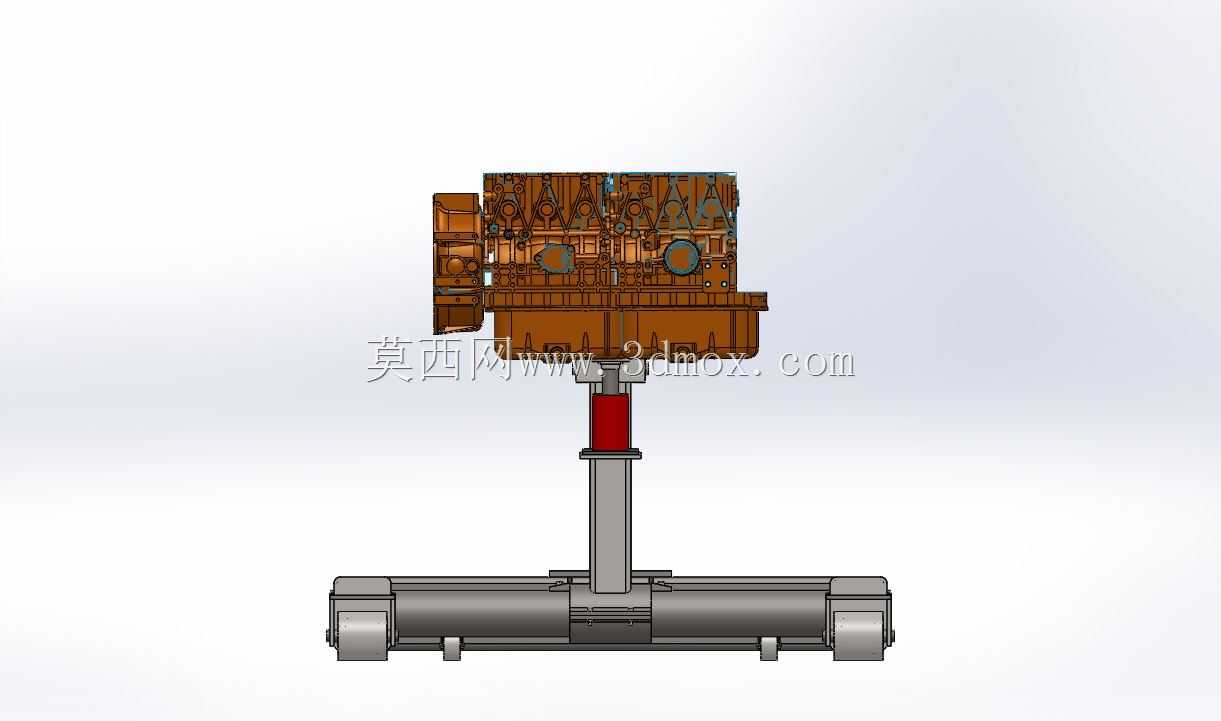

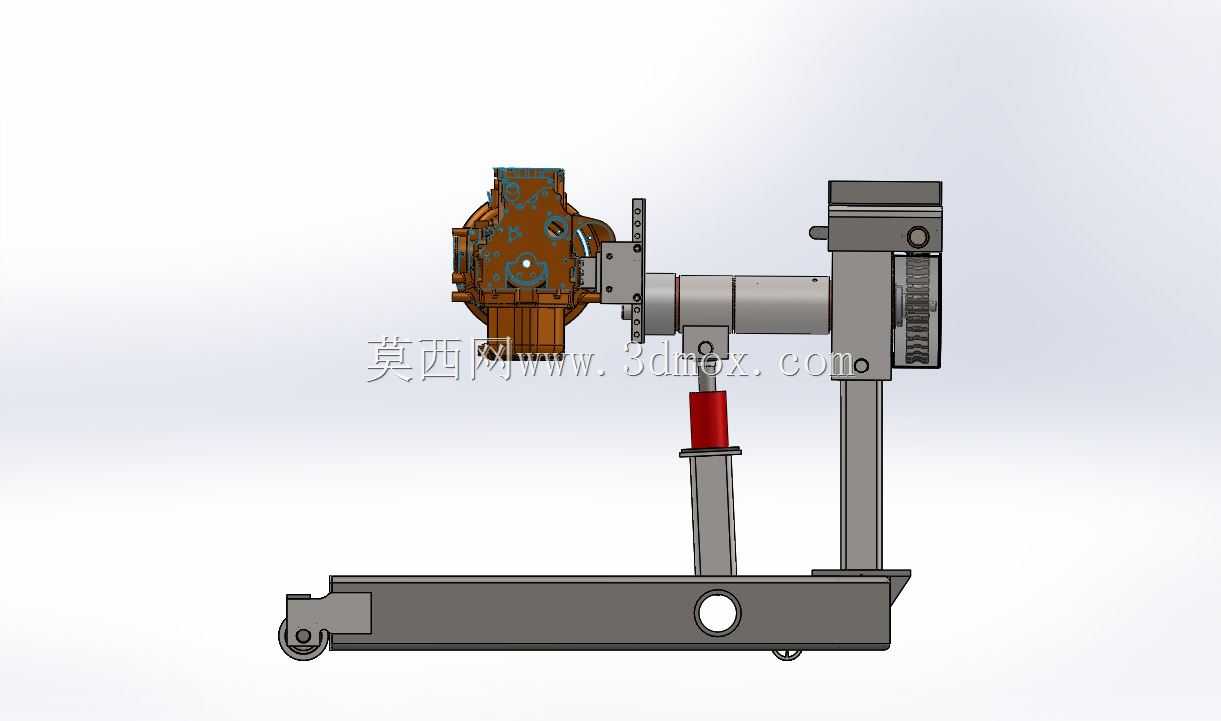

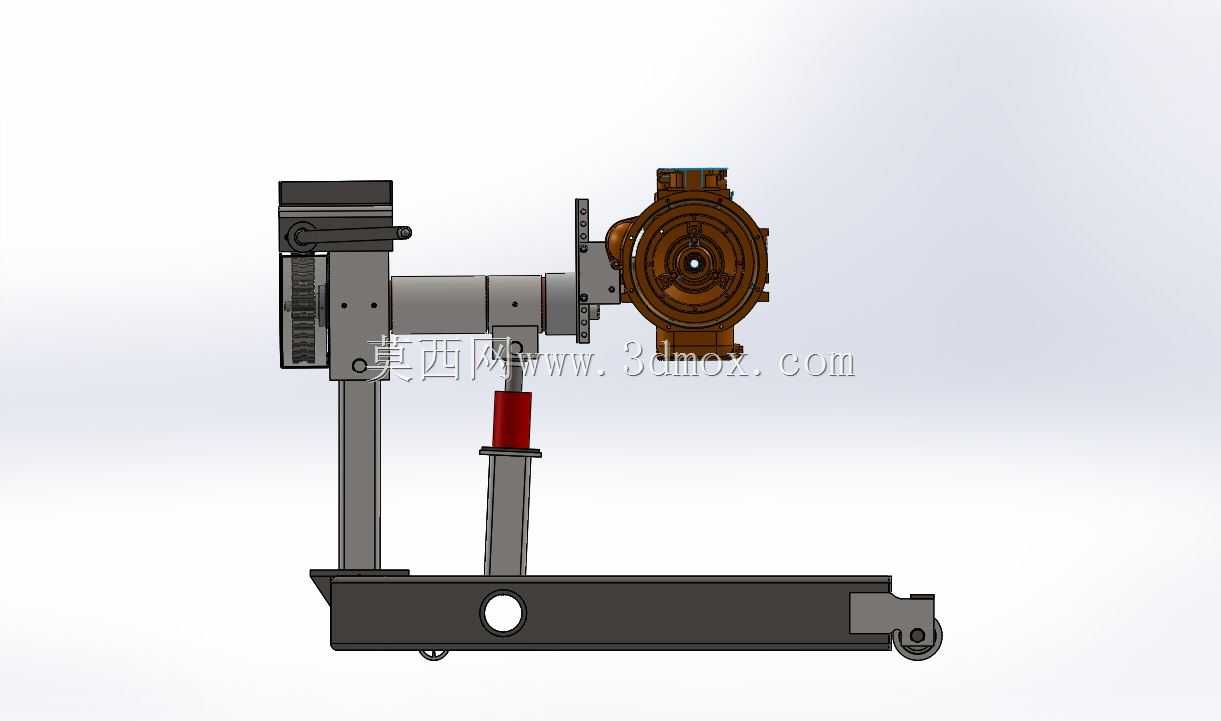

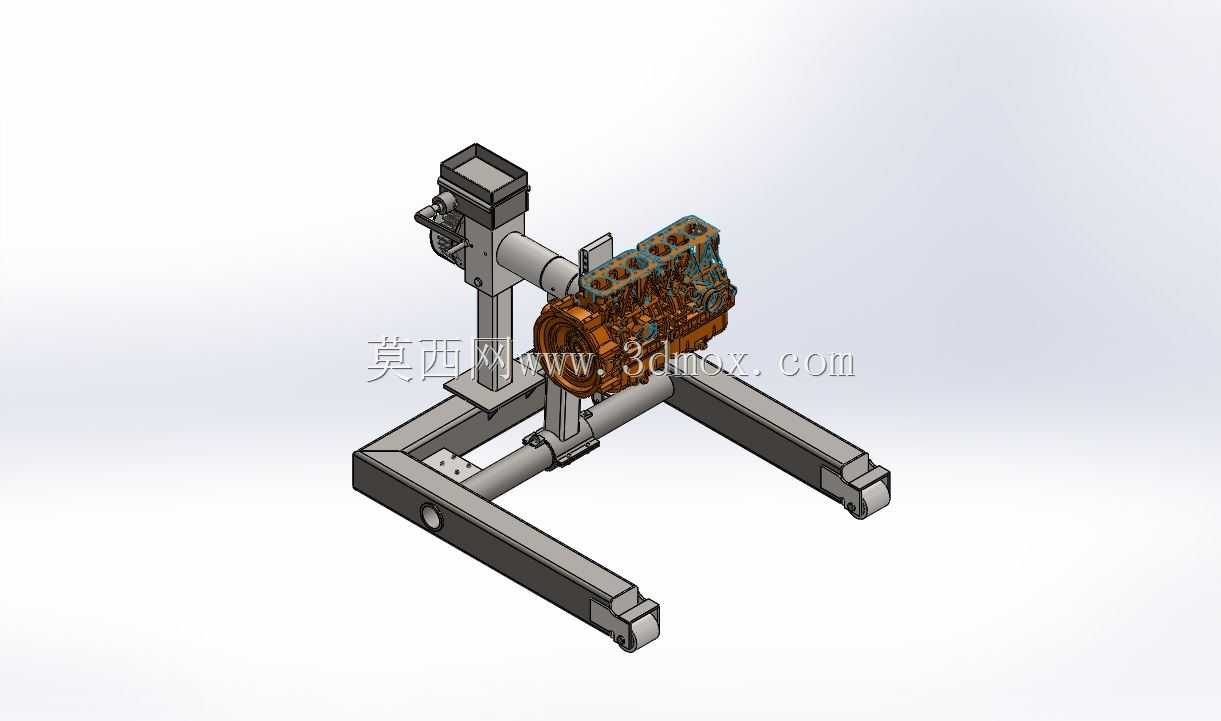

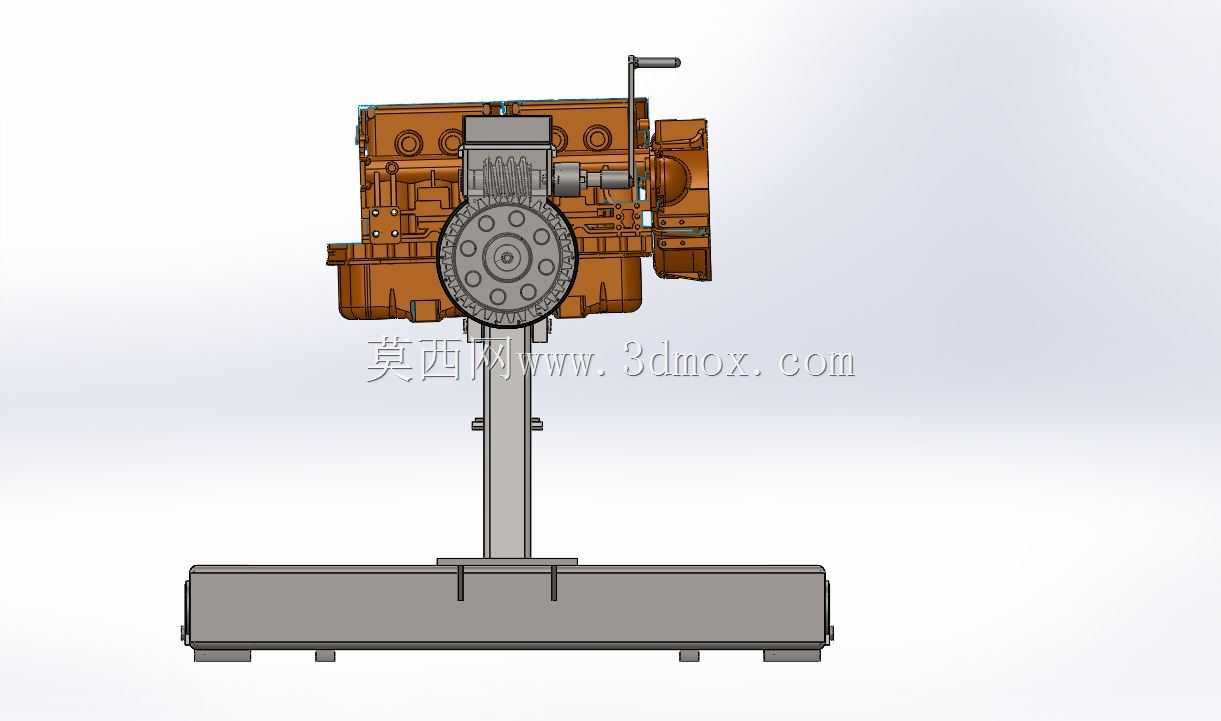

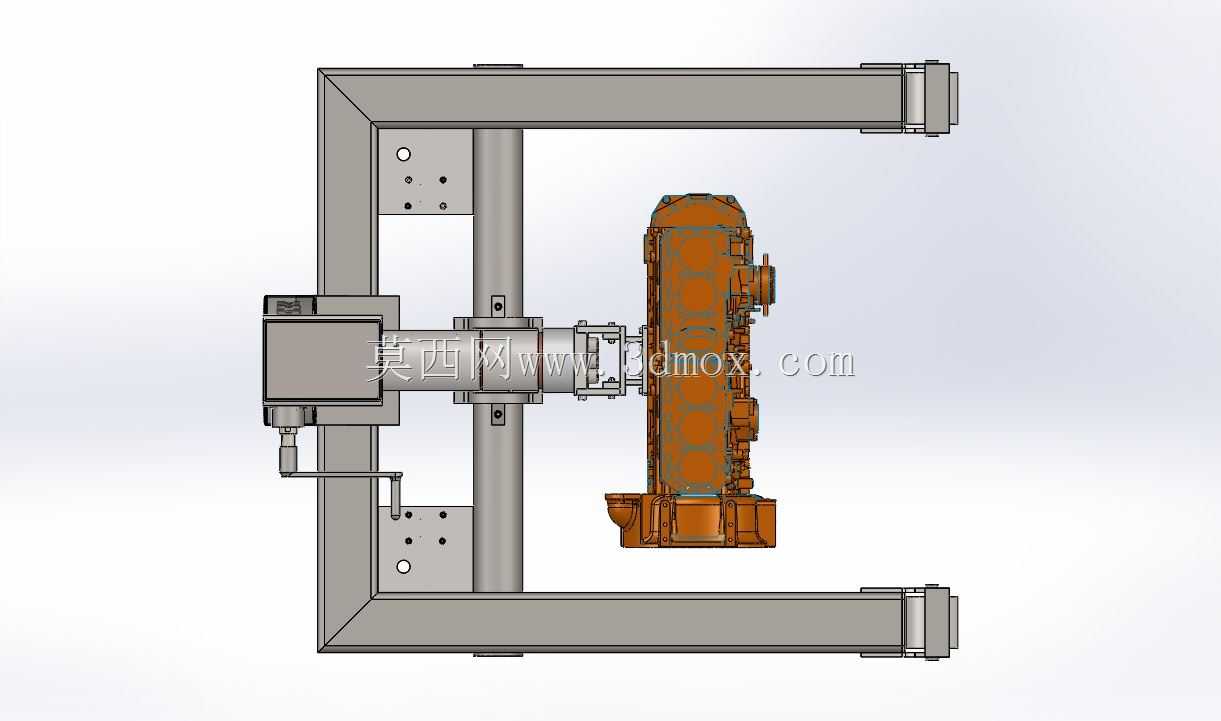

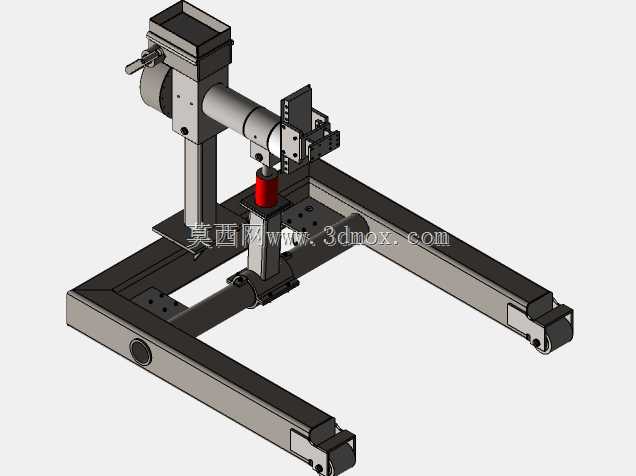

在商用车维修、发动机再制造、职业院校汽修实训场景中，这类发动机旋转夹持工装是拆解、检修、装配工序里的核心辅助设备，它解决了裸发动机总成无稳定支撑、无法灵活调整作业角度的痛点，能让操作人员在不反复吊装挪动发动机的前提下，完成缸体各个面的螺栓拆装、密封件更换、零部件检测等全流程作业，大幅降低吊装磕碰风险，减少无效辅助作业时长。从结构设计逻辑来看，整套工装采用分体式底架布局，两根平行的重型方管支腿向前后延伸，支腿末端配置可调式支撑脚，可根据地面平整度调整高度，保证整套设备在大扭矩旋转作业时不会出现侧翻，底架的跨距经过核算，既能够覆盖直列六缸这类大尺寸发动机的重心投影范围，又能保证支腿不会与维修工位的举升设备、工具车产生干涉。中部的旋转支撑轴系采用双轴承承载结构，夹持端配置可调节的连接法兰，能够适配不同机型的发动机缸体安装孔位，无需额外制作过渡转接板即可完成装夹，轴端配套的锁止机构可以在0-360度任意角度实现可靠锁止，锁止销采用弹簧复位结构，操作人员单手即可完成角度调整与锁止操作，无需额外使用工具紧固。侧置的手摇驱动机构搭配减速齿轮组，操作人员仅需施加较小的力即可带动重达数百公斤的发动机总成平稳旋转，齿轮组的反向自锁特性可以避免发动机因重心偏置出现自行转动的风险，驱动端的手轮位置经过人机工程校核，站立操作时手臂无需过度抬高或弯曲，长时间作业也不易产生疲劳。整套工装的安装边界充分考虑了常规维修工位的空间限制，整体宽度控制在常规工位通道允许范围内，底架下方预留了足够的接油盆放置空间，可承接发动机拆解过程中滴落的残油，避免污染作业地面。夹持机构的高度设置匹配操作人员站立作业的舒适区间，缸体底面距离地面的高度既不会让操作人员弯腰俯身作业，也不会因过高导致上部零部件拆装时需要登高操作。在细节设计上，所有与发动机接触的连接部位都做了圆角处理，避免装夹时刮伤缸体加工面，外露的旋转部件都加装了防护挡板，防止作业时衣物、工具卷入旋转结构，底架表面采用耐磨喷塑处理，能够抵御维修车间常见的油污、清洗剂腐蚀，长期使用也不会出现表层脱落锈蚀的问题。
