8英寸法兰连接式火花阻断装置结构设计

　　在易燃易爆介质输送管网、内燃机排气尾段、粉尘收集通风系统这类存在明火或高温火花颗粒传播风险的管路场景中，火花阻断类装置是必不可少的安全防护部件，本次呈现的8英寸规格火花避雷器，正是针对公称通径8英寸的金属管路配套设计的阻火防护结构。从实际工程应用来看，这类装置的核心作用是在不明显增加管路流阻的前提下，拦截管路中随气流运动的高温火花颗粒、燃烧碎屑，阻断火焰沿管道传播的路径，避免下游区域的易燃易爆介质、粉尘堆积层被引燃，常见于油气输送场站的放空管路、柴油发电机组排气系统、木材加工车间的除尘排风管道、化工车间的尾气排放管路等场景，安装位置通常设置在潜在火花源与易引燃区域之间的管段上，作为被动防火的关键屏障。

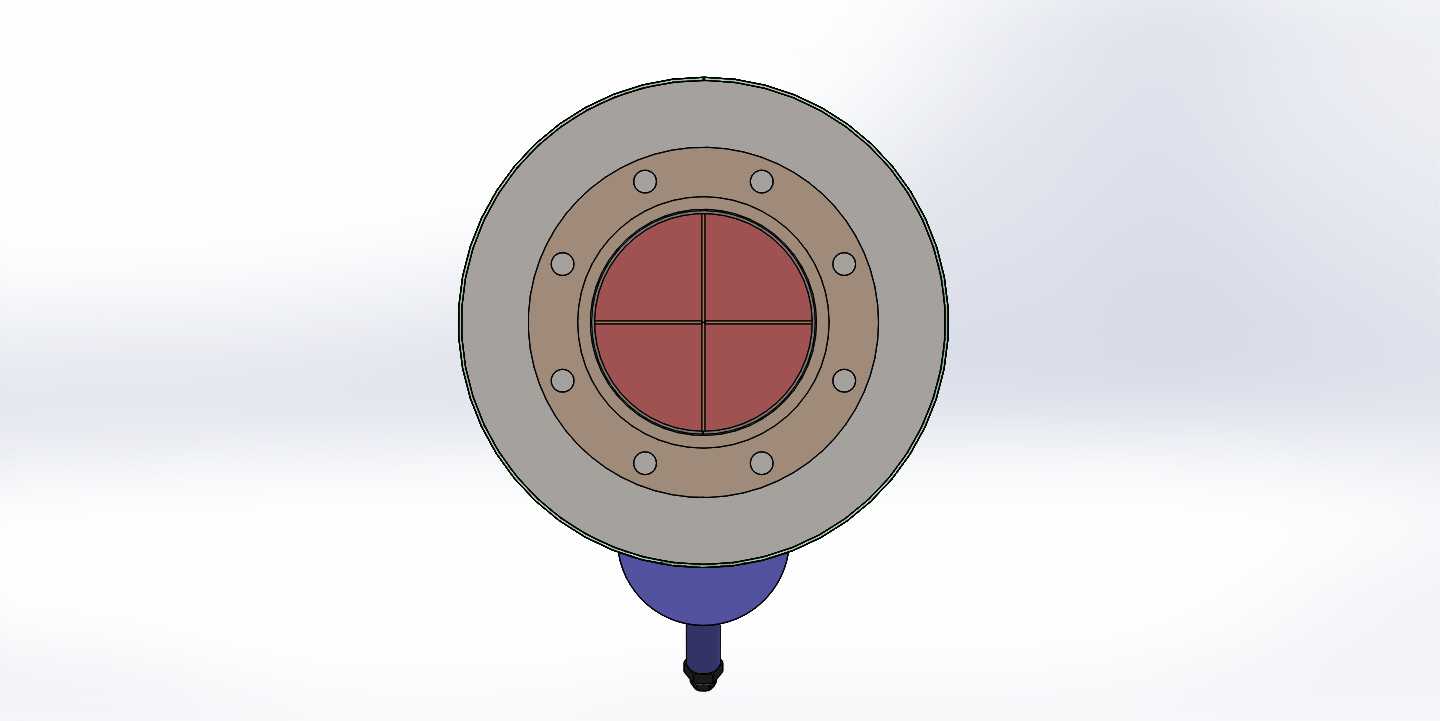

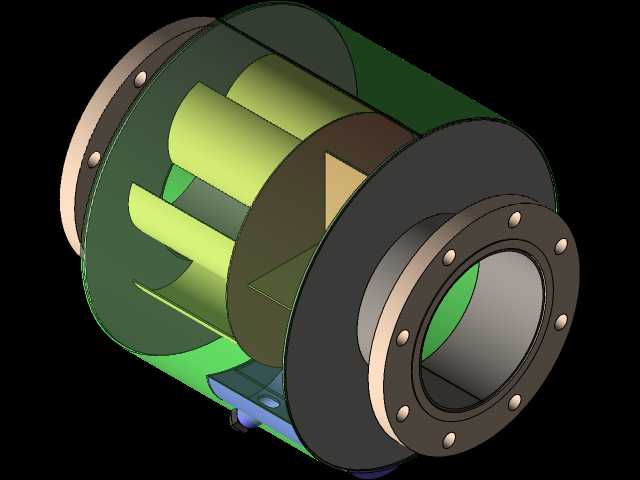

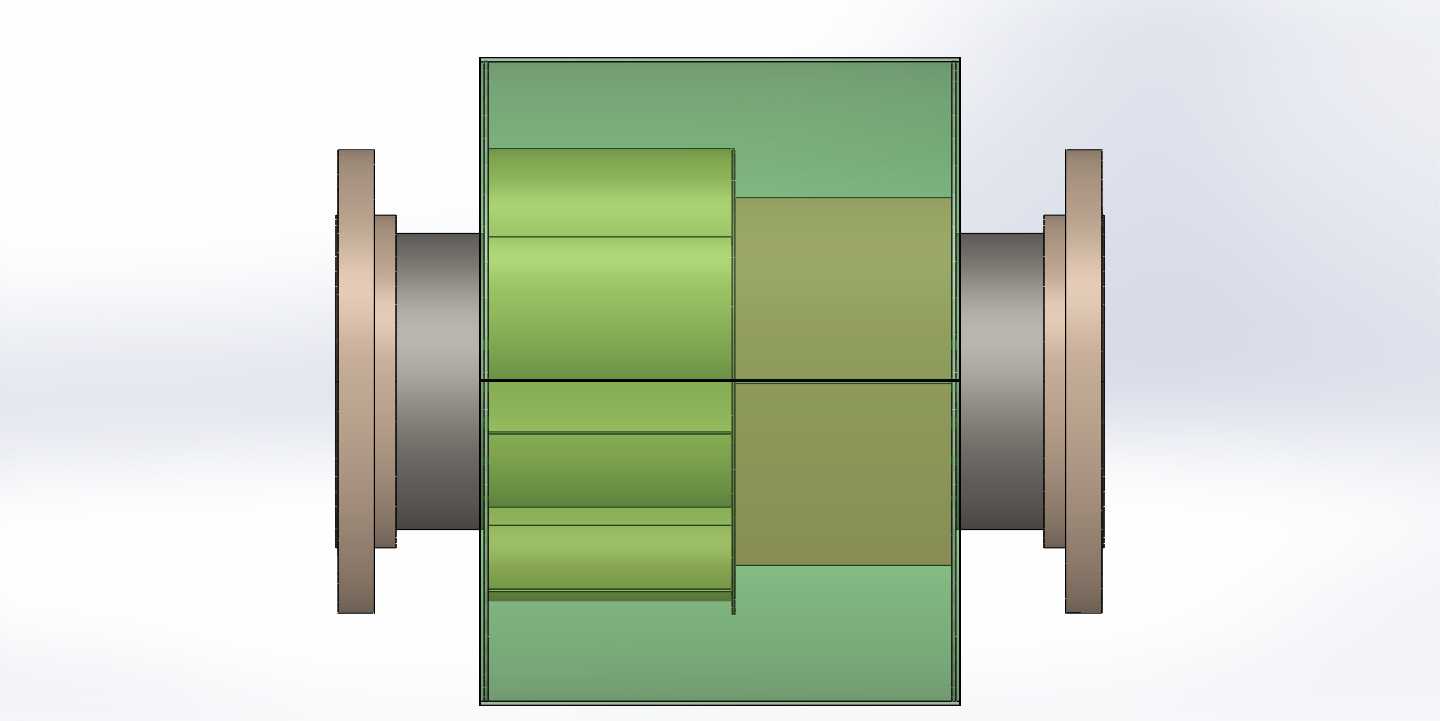

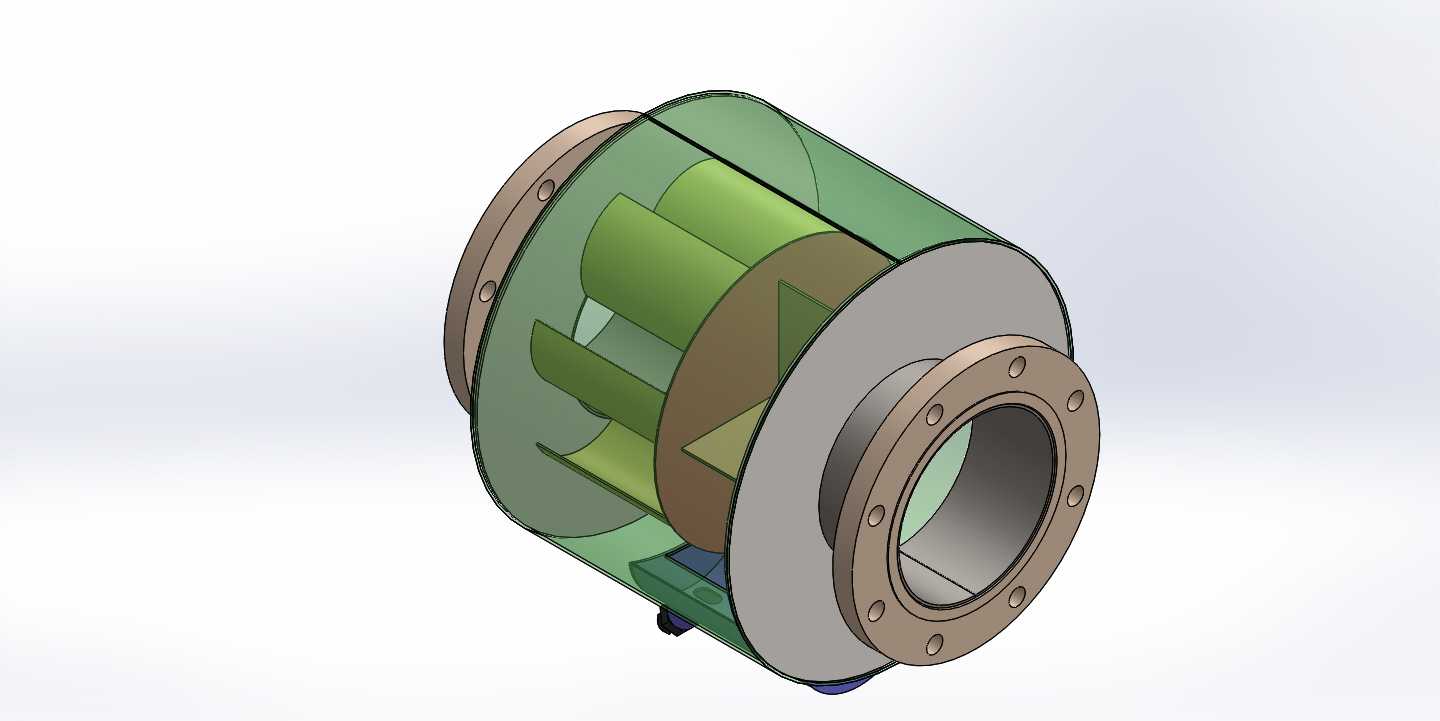

　　从结构设计思路来看，该装置采用同轴直通式壳体结构，两端采用带螺栓孔的凸面法兰作为连接接口，可直接与同通径的管路法兰通过螺栓组紧固对接，安装时无需额外加工过渡接头，适配现有标准法兰的安装尺寸规范。壳体内部设置多层错位布置的阻流导流结构，并非简单的滤网式拦截，而是通过流道的多次折转，让随高速气流运动的高温火花颗粒在惯性作用下撞击到内部的金属折流壁面，通过金属壁面的快速导热作用将火花颗粒的热量迅速导走，使其温度降至燃点以下熄灭，同时折流结构的间隙经过计算，能够在满足通风通流面积要求的前提下，阻止火焰的穿透传播，避免火焰沿管道蔓延。这种折流式阻火结构相比传统的金属网阻火器，不容易被管道内的杂质、积碳堵塞，长期运行的压损稳定性更好，维护周期更长，适合含尘、含积碳颗粒的排气类管路使用。

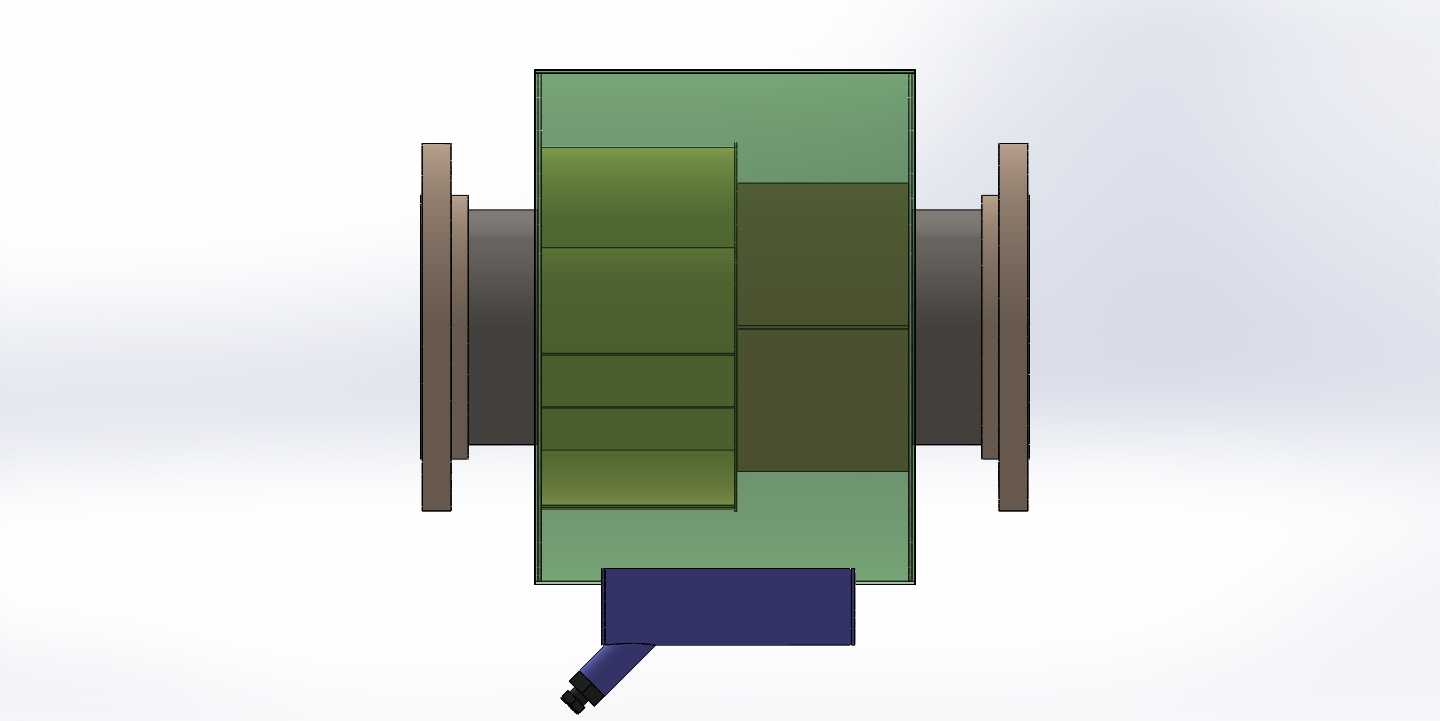

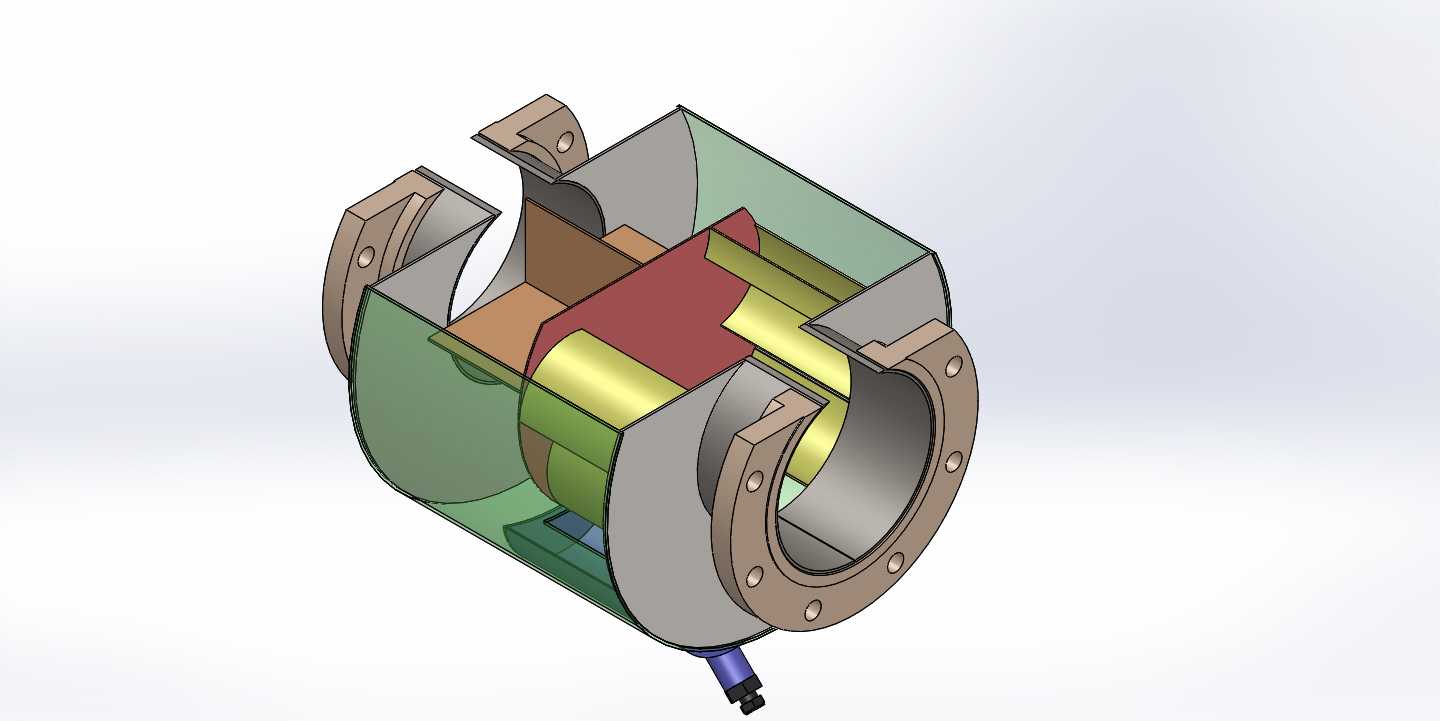

　　从外形尺寸与安装边界来看，该装置整体为回转类筒体结构，两端法兰的螺栓孔分布圆直径、法兰厚度、密封面尺寸均匹配8英寸公称通径的管路法兰标准，安装时需保证装置与管路的同轴度，避免法兰密封面出现偏斜导致泄漏；装置筒体的外径大于两端法兰的凸台直径，安装预留空间时需考虑筒体的径向尺寸，避免与周边管线、支架产生干涉；装置轴向长度经过优化，在满足内部阻火结构布置要求的前提下尽可能压缩轴向尺寸，减少对管路安装空间的占用，适合在空间紧凑的管廊、设备旁管段安装。内部的折流组件采用与壳体同材质的金属材料制作，与壳体之间采用定位结构固定，避免气流长期冲击导致组件移位，同时折流壁面的厚度经过强度校核，能够承受管路内的瞬时压力波动，以及火花颗粒的长期冲刷磨损，保证装置的使用寿命。在实际选型配套时，需要注意该装置的额定通流能力与管路的设计流量匹配，避免通流能力不足导致管路背压过高，影响上游设备的正常运行；安装时需注意装置的流向标识，保证气流按照设计方向进入阻火结构，否则会大幅提升流阻，同时降低阻火效果。另外，该装置的壳体采用剖视可见的分段式结构，可拆卸端盖的设计方便后期对内部阻火组件进行清理，去除附着的积碳、粉尘杂质，恢复装置的阻火性能与通流能力，无需整体更换装置，降低后期运维成本。
