十立方卧式常压储液罐体结构设计

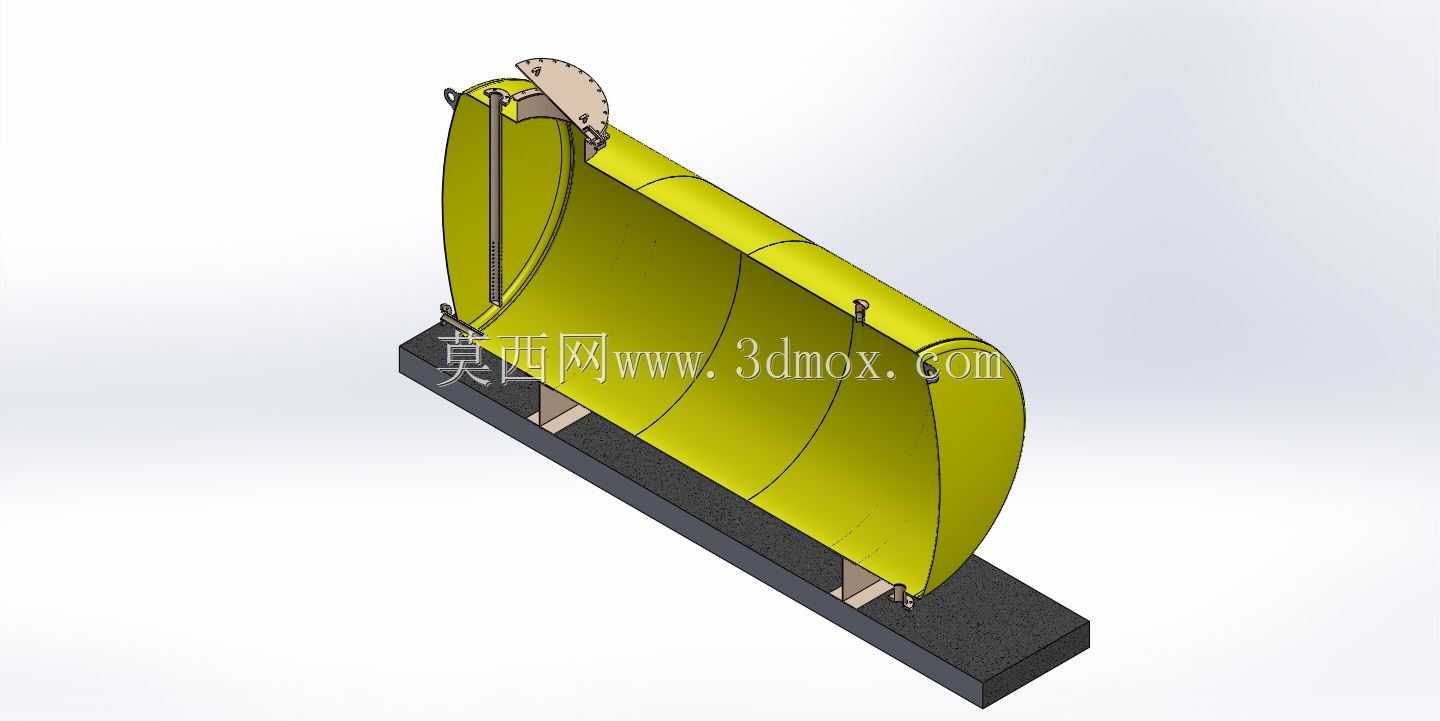

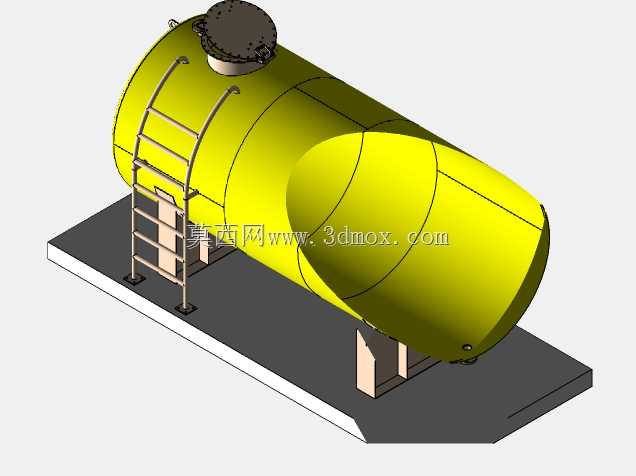

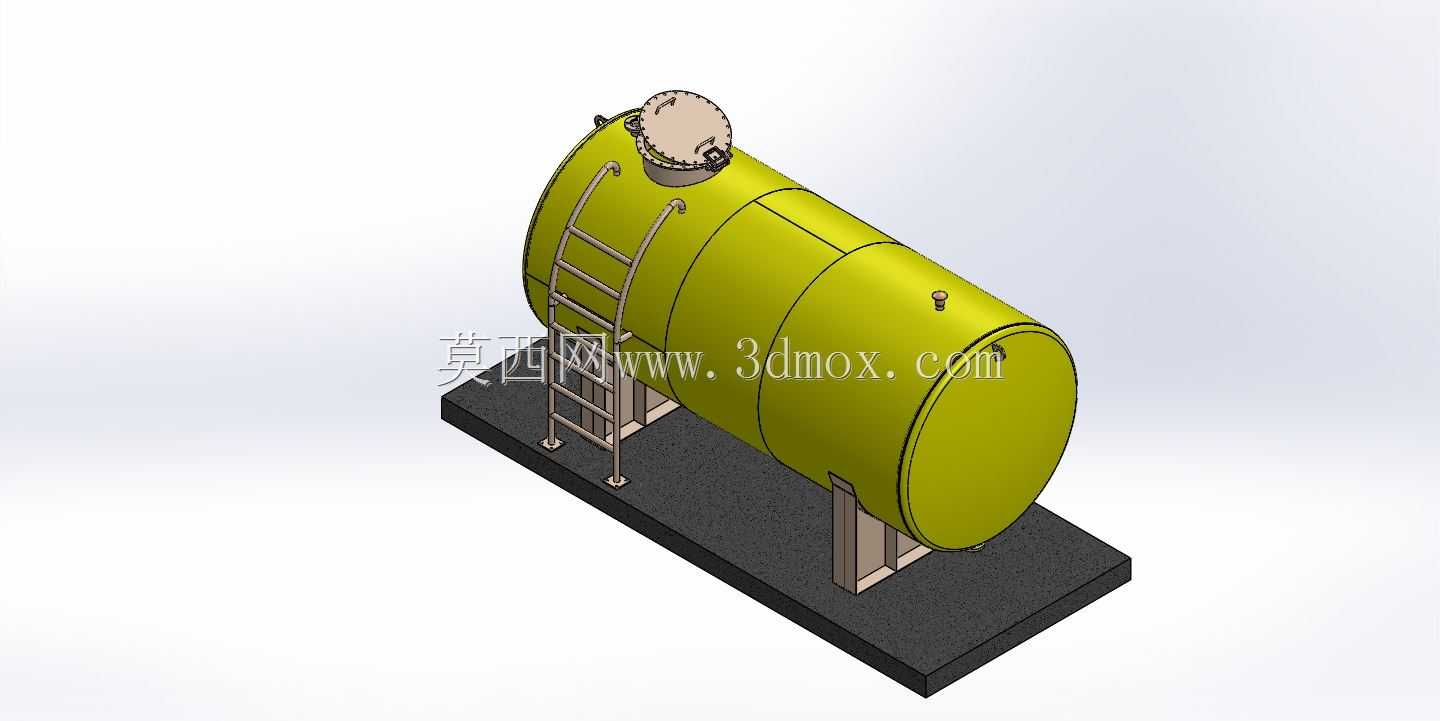

这款卧式储液设备主要面向中小规模化工原料存储、厂区生产中转储料、民用供水配套储水、油料暂存等场景，可适配常温常压下的液态物料存储需求，在中小型加工厂、乡镇供水站、小型油料中转点都能发挥稳定的存储作用，相比立式储罐，卧式结构的重心更低，对场地基础的承重要求更友好，适合地面直接安装使用，不需要搭建过高的操作平台。设备整体采用卧式圆筒形主体结构，筒体两端采用标准椭圆形封头，这种封头结构受力均匀，能有效分散罐内液体的静压力，避免应力集中带来的结构隐患，筒体顶部设置了带快开结构的人孔，方便运维人员定期进入罐内清理杂质、检查内壁腐蚀情况，人孔旁配套设置了直爬梯，爬梯通过固定支座与罐体侧壁连接，踏步做了防滑处理，方便操作人员登顶开展检修、取样作业。罐体侧面预留了多个接口位，可根据实际使用需求对接进料管、出料管、溢流管、液位检测装置，满足不同工况的管路对接需求。设计过程中优先考虑了安装与运维的便利性，罐体底部设置了两个鞍式支座，支座与混凝土基础之间通过地脚螺栓固定，鞍座的弧形支撑面与筒体外壁完全贴合，能均匀承载罐体满液状态下的整体重量，避免筒体局部受力变形。整体安装边界充分考虑了常规厂区通道的通行要求，罐体长度、直径的比例经过优化，既保证了十立方的有效存储容积，又不会因为尺寸过长导致运输、进场安装困难，爬梯的外伸尺寸控制在合理范围，不会额外占用过多的安装场地空间。在细节设计上，罐体顶部还设置了小型通气口，平衡罐内外的气压差，避免进料、出料过程中罐内产生正压或者负压影响结构安全，所有外部附件都做了圆角过渡处理，减少尖锐棱角带来的操作安全隐患，整体结构紧凑，运维操作便捷，能适配多种常压液态物料的存储需求。
