立柱式太阳能光伏板可调安装支架结构

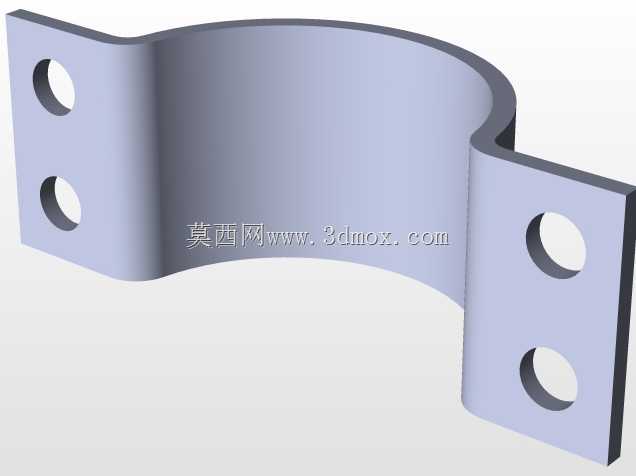

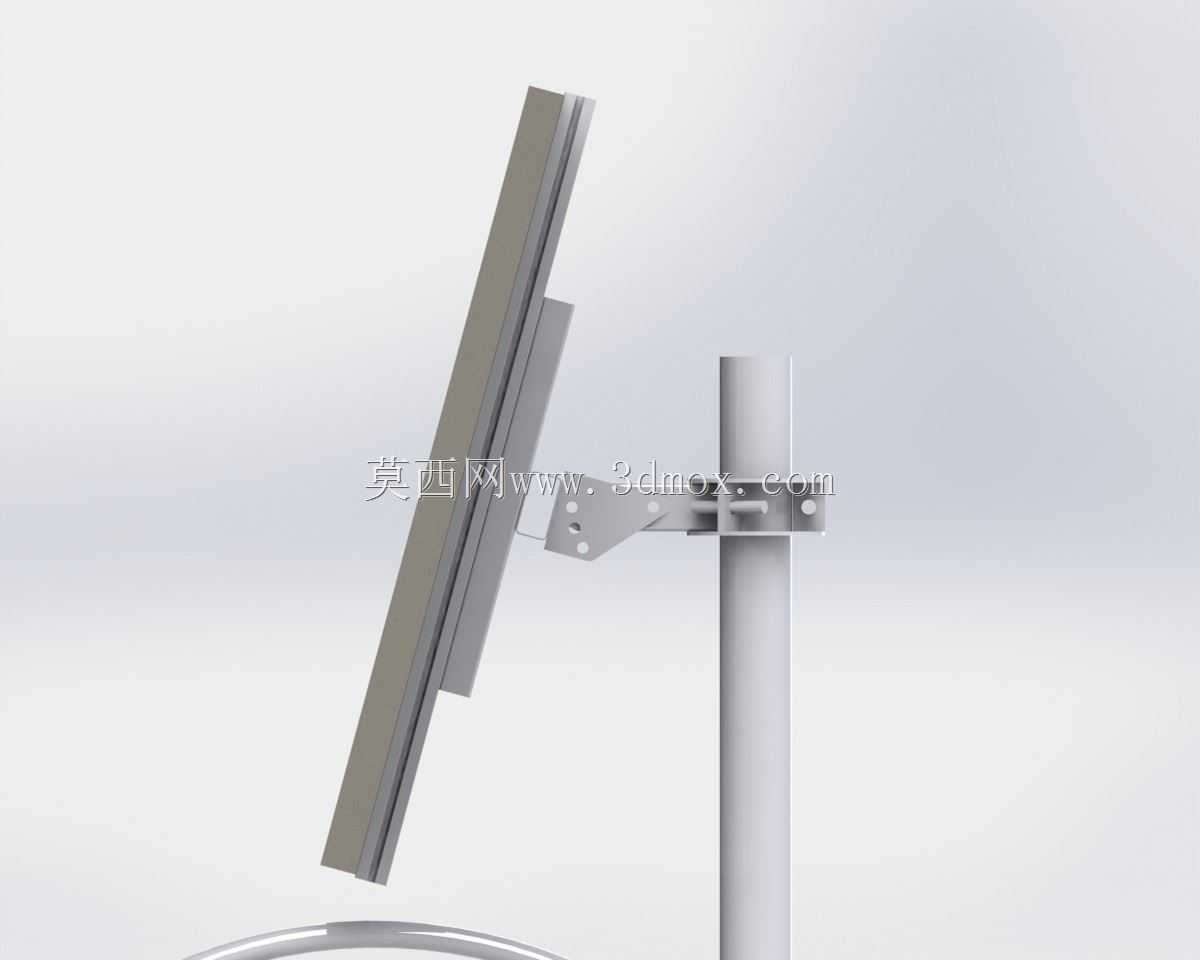

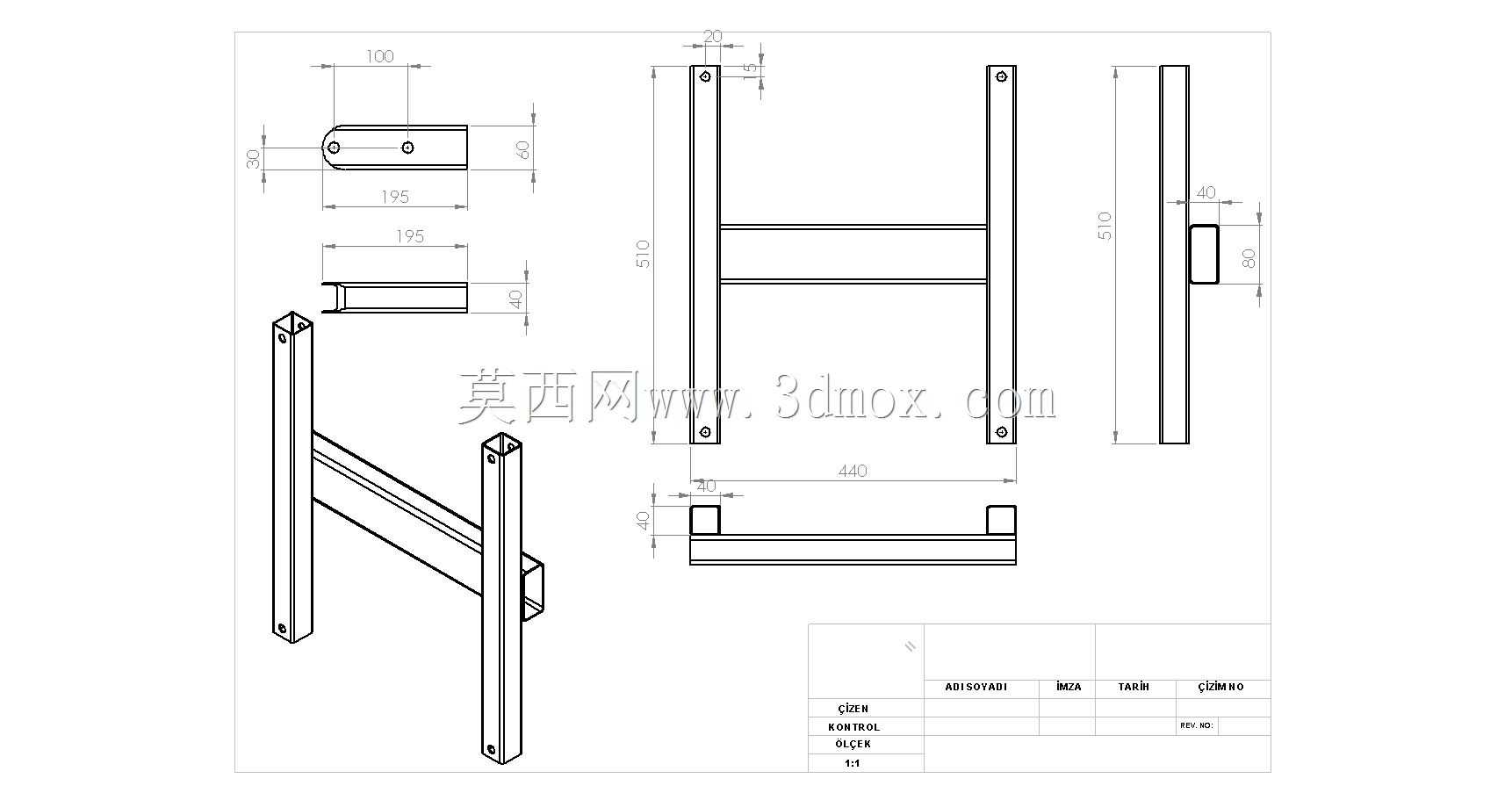

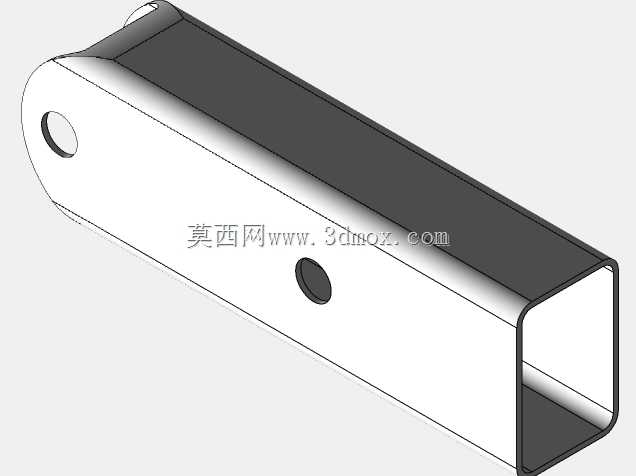

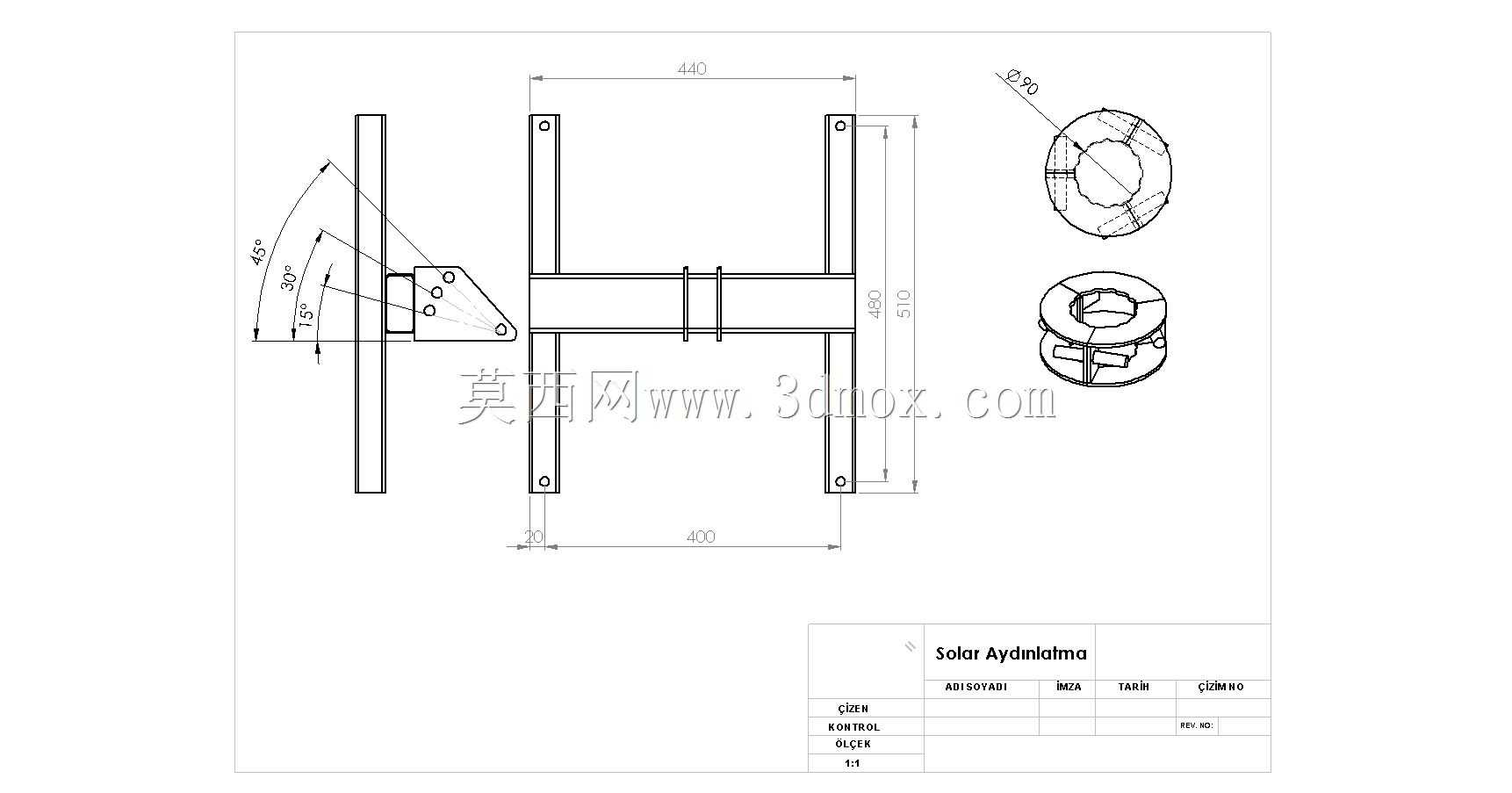

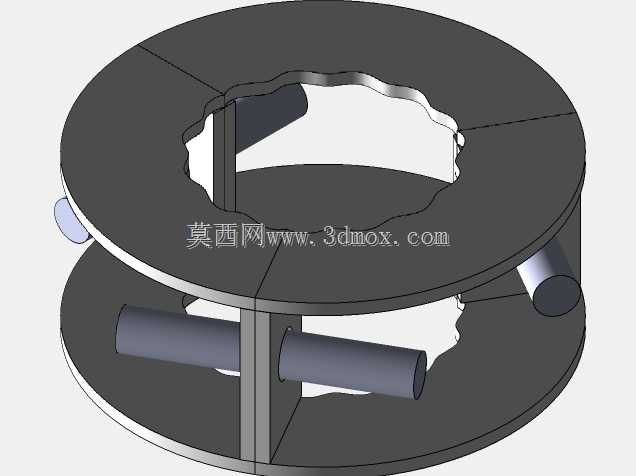

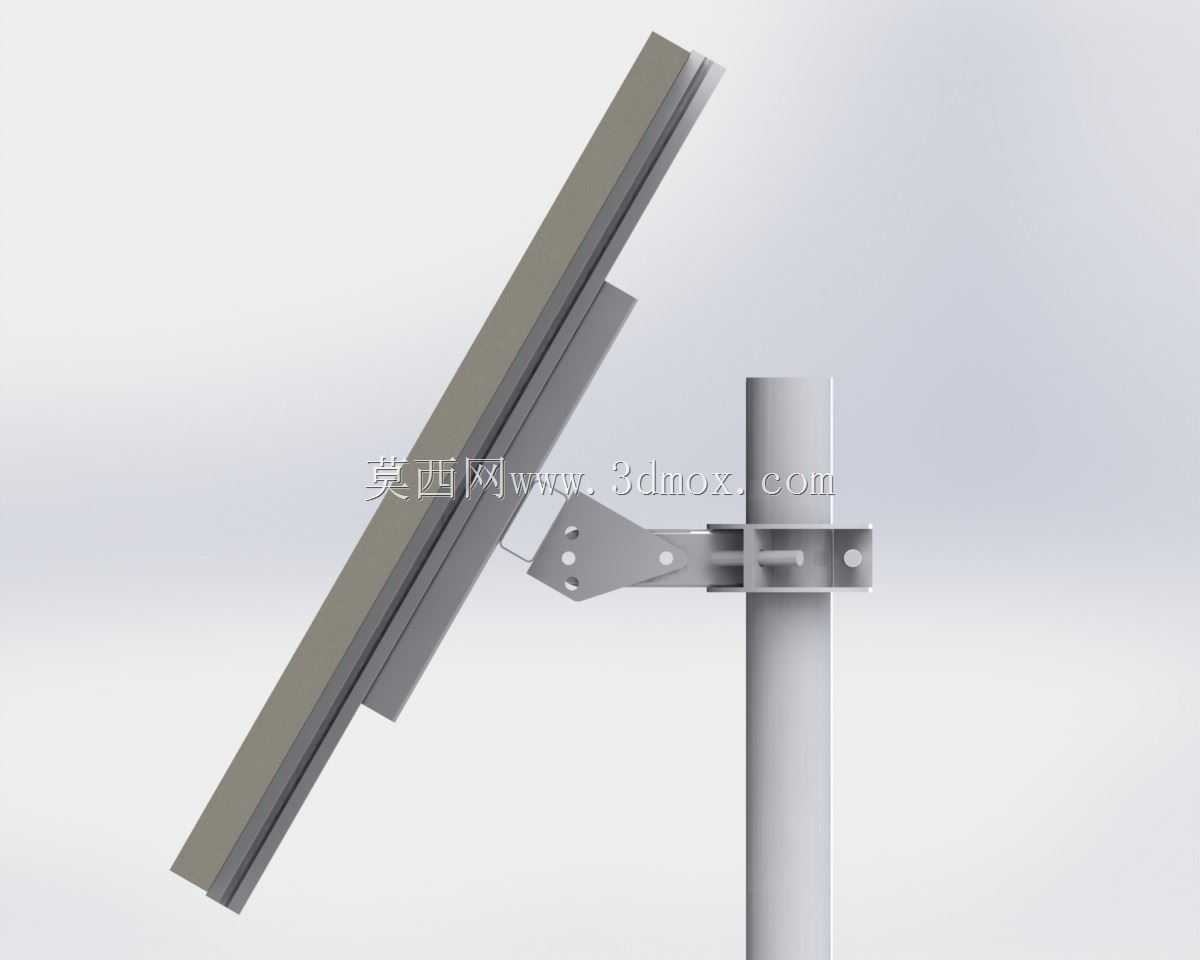

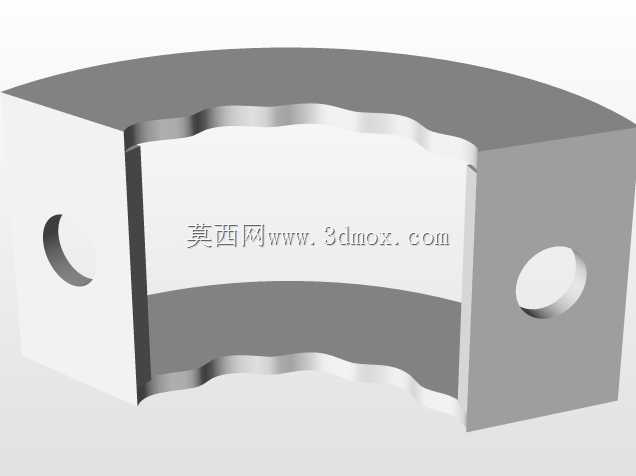

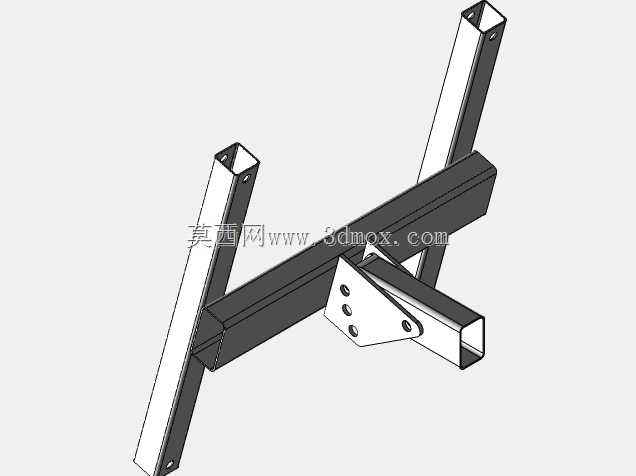

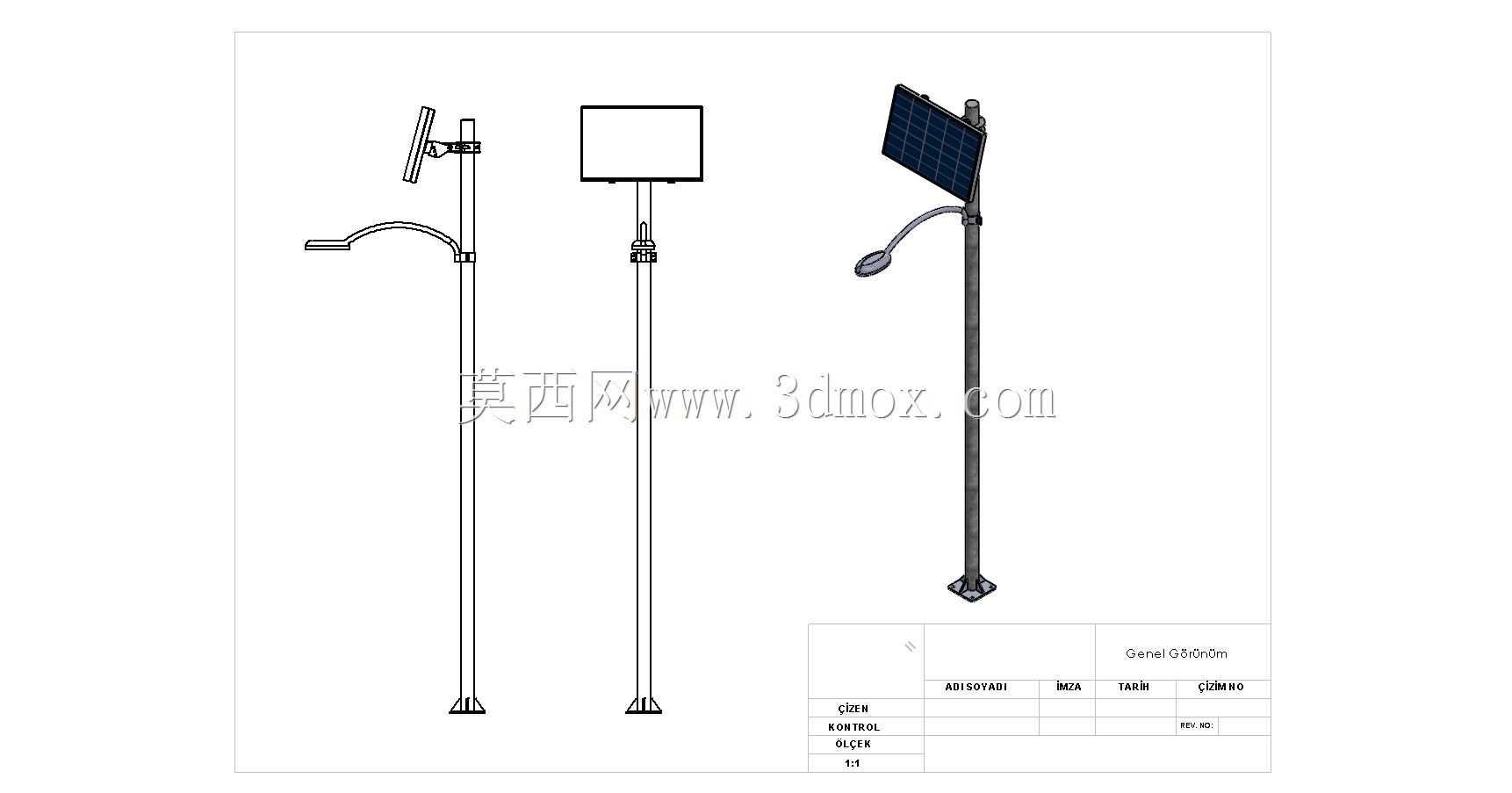

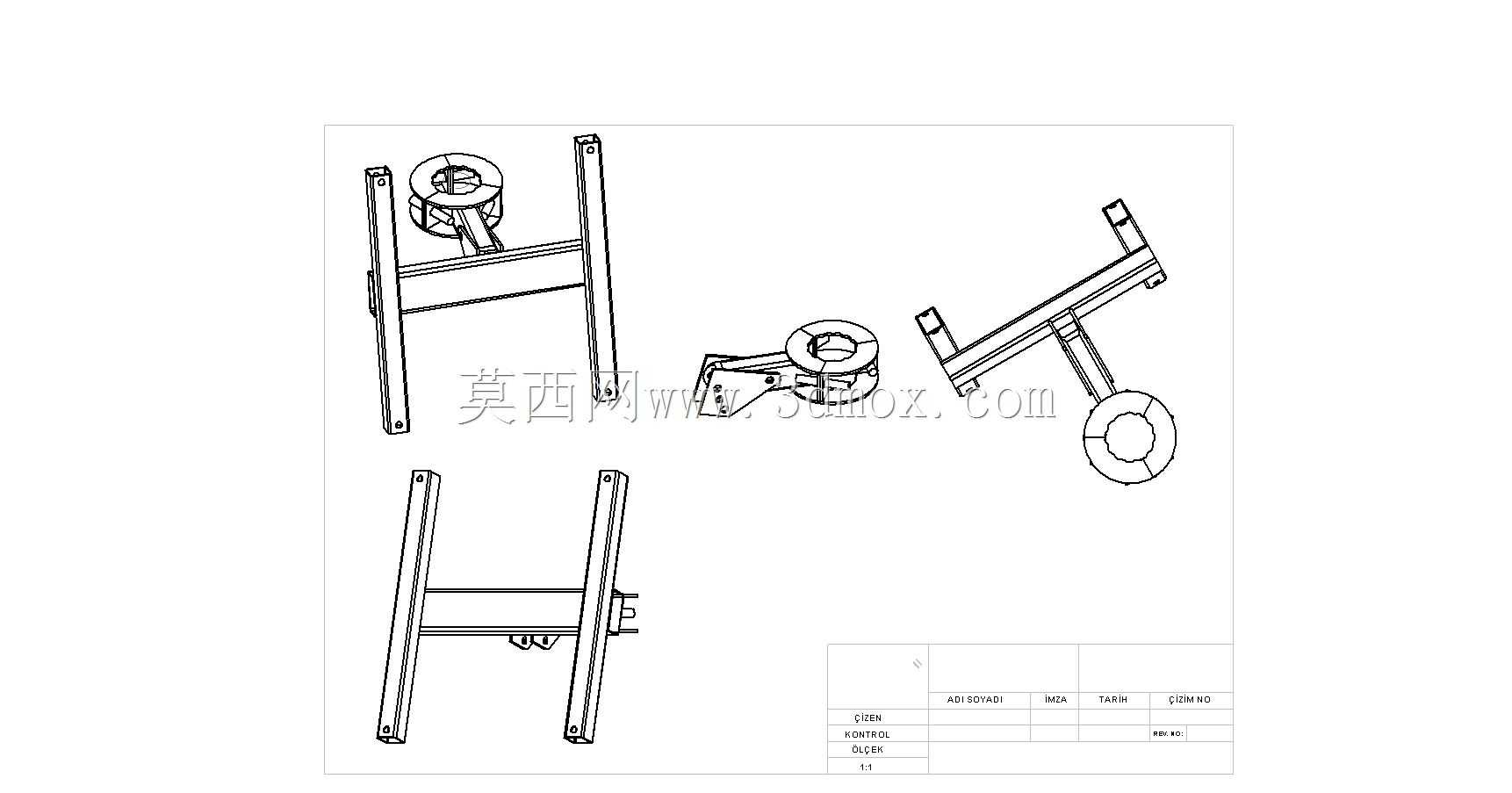

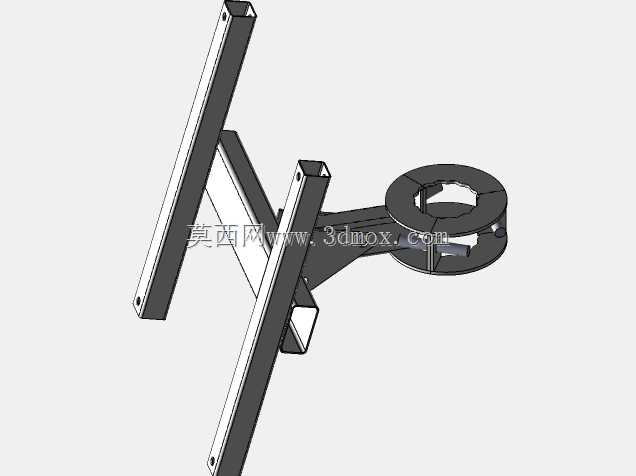

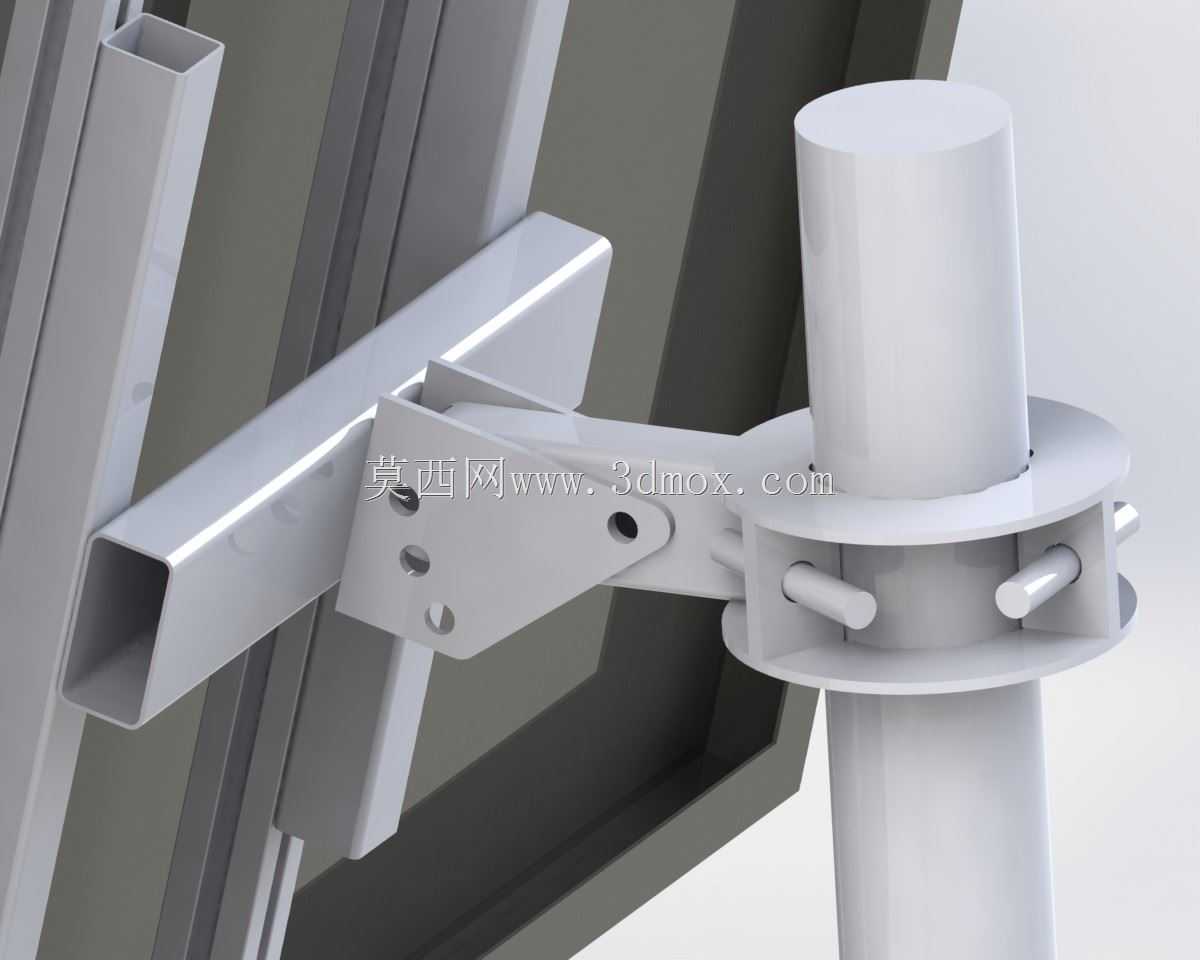

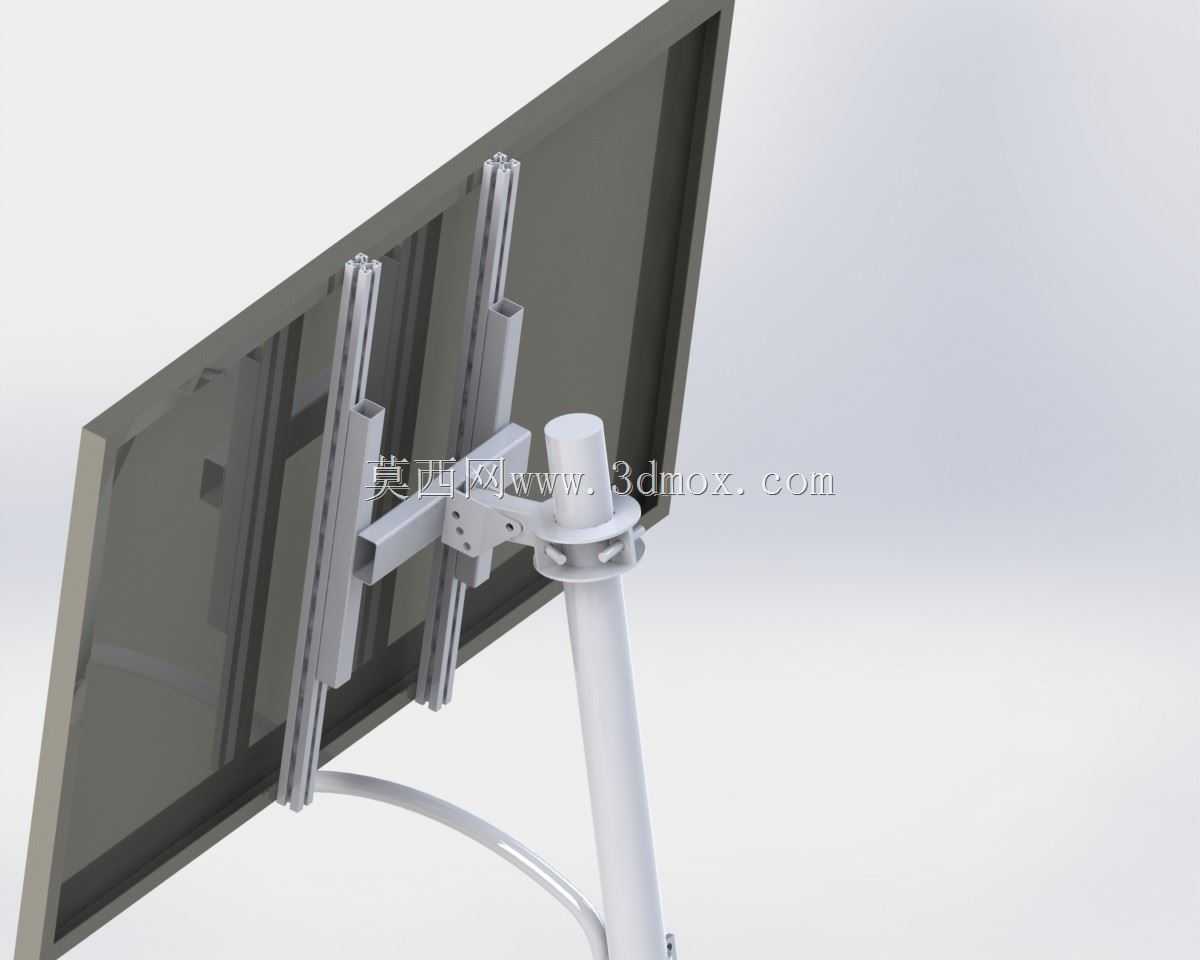

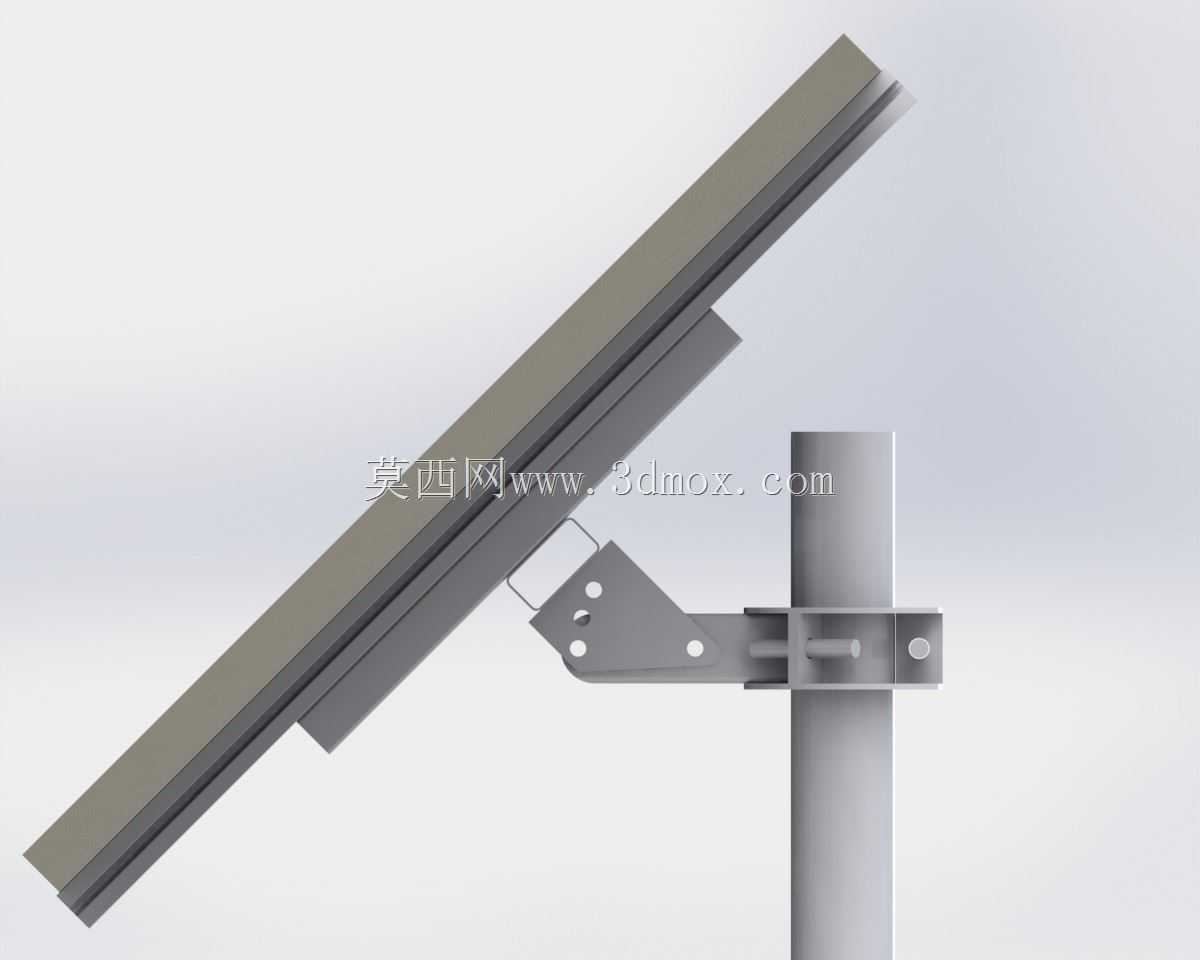

这款立柱式太阳能光伏板安装支架，主要面向户外分布式太阳能照明、离网光伏供电场景设计，可适配中小型单晶硅、多晶硅光伏板的固定安装需求，常见于乡村道路太阳能路灯、园区景观太阳能照明、户外监控设备离网供电、偏远区域小型光伏供电站点等场景，能够为光伏组件提供稳定的支撑结构，保障光伏板长期处于合适的受光角度，最大化提升光能捕获效率。从实际用途来看，该支架承担着连接光伏组件与地面支撑立柱的核心作用，既要承受光伏板自身的重量荷载，还要抵御户外环境下的风载、雨雪荷载、温度形变带来的应力，避免光伏板出现移位、松动、角度偏移等问题，保障光伏供电系统的长期稳定运行。在功能特性上，这款支架采用了多维度可调的结构设计，横向设置的双导轨可以适配不同宽度尺寸的光伏板，通过压块紧固件即可完成光伏板与导轨的固定，无需在光伏板边框额外打孔，避免破坏组件的防腐密封层；支架与立柱连接的部位设置了角度调节机构，可根据安装区域的纬度、全年太阳高度角变化调整光伏板的俯仰角度，部分场景下还可微调水平朝向，让光伏板始终对准太阳辐照最强的方位，提升发电效率。从设计思路来看，整体结构采用模块化拆分设计，导轨、连接角码、立柱转接座、抱箍构件均为独立加工单元，既方便生产环节的冲压、折弯、焊接加工，也能降低运输过程中的包装体积，现场安装时仅需使用常规紧固件即可完成组装，无需复杂的专用工装，大幅降低现场施工的难度与时长。外形尺寸与安装边界方面，横向导轨的长度可适配常规100W-300W功率的矩形光伏板，立柱转接座适配直径76mm-114mm的常规圆形钢管立柱，安装时需保证立柱埋深符合当地风载要求，支架整体探出立柱的距离控制在合理范围，避免力臂过长导致支架受力过大，俯仰角度调节范围覆盖0-60度，可满足国内绝大多数区域的光伏安装角度需求，支架所有金属构件均做了镀锌或喷塑防腐处理，能够适应户外高湿、盐雾、温差大的复杂环境，长期使用不易出现锈蚀、结构强度下降的问题。
