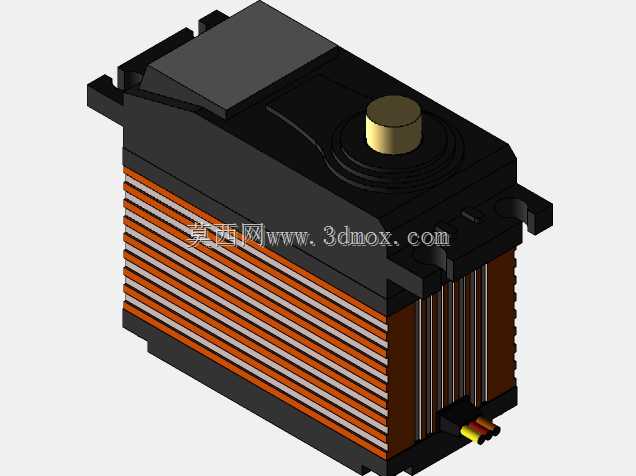

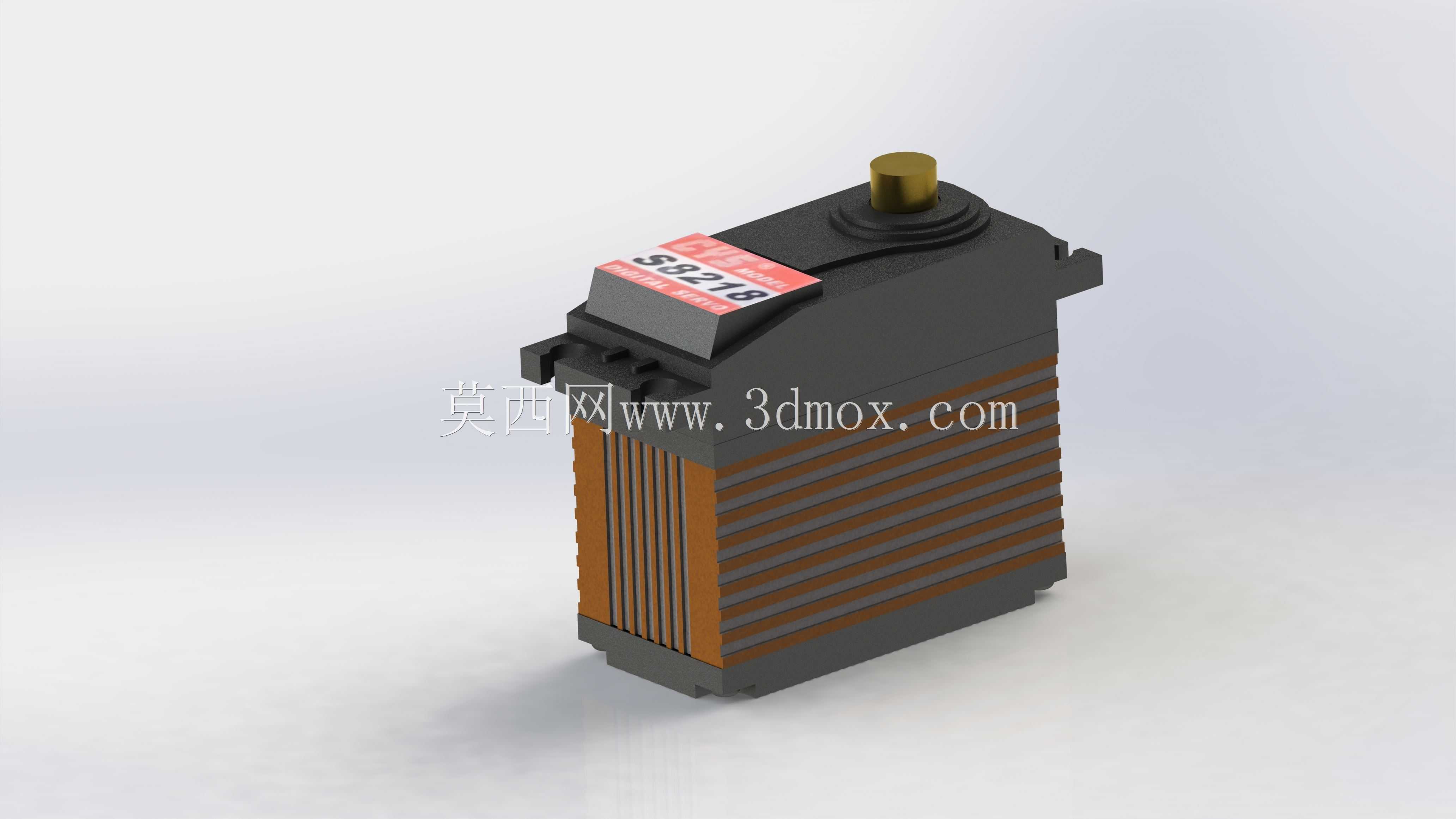

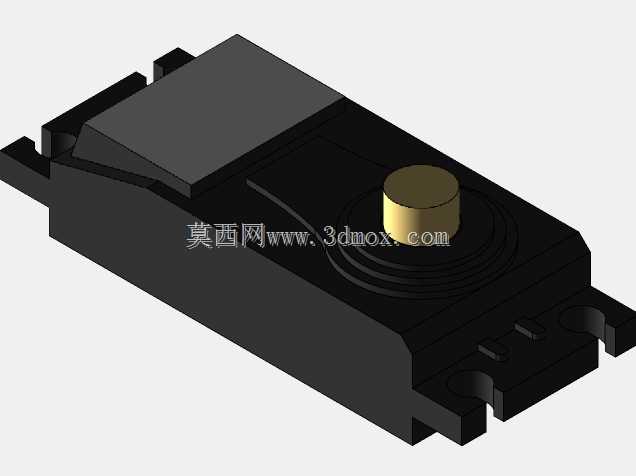

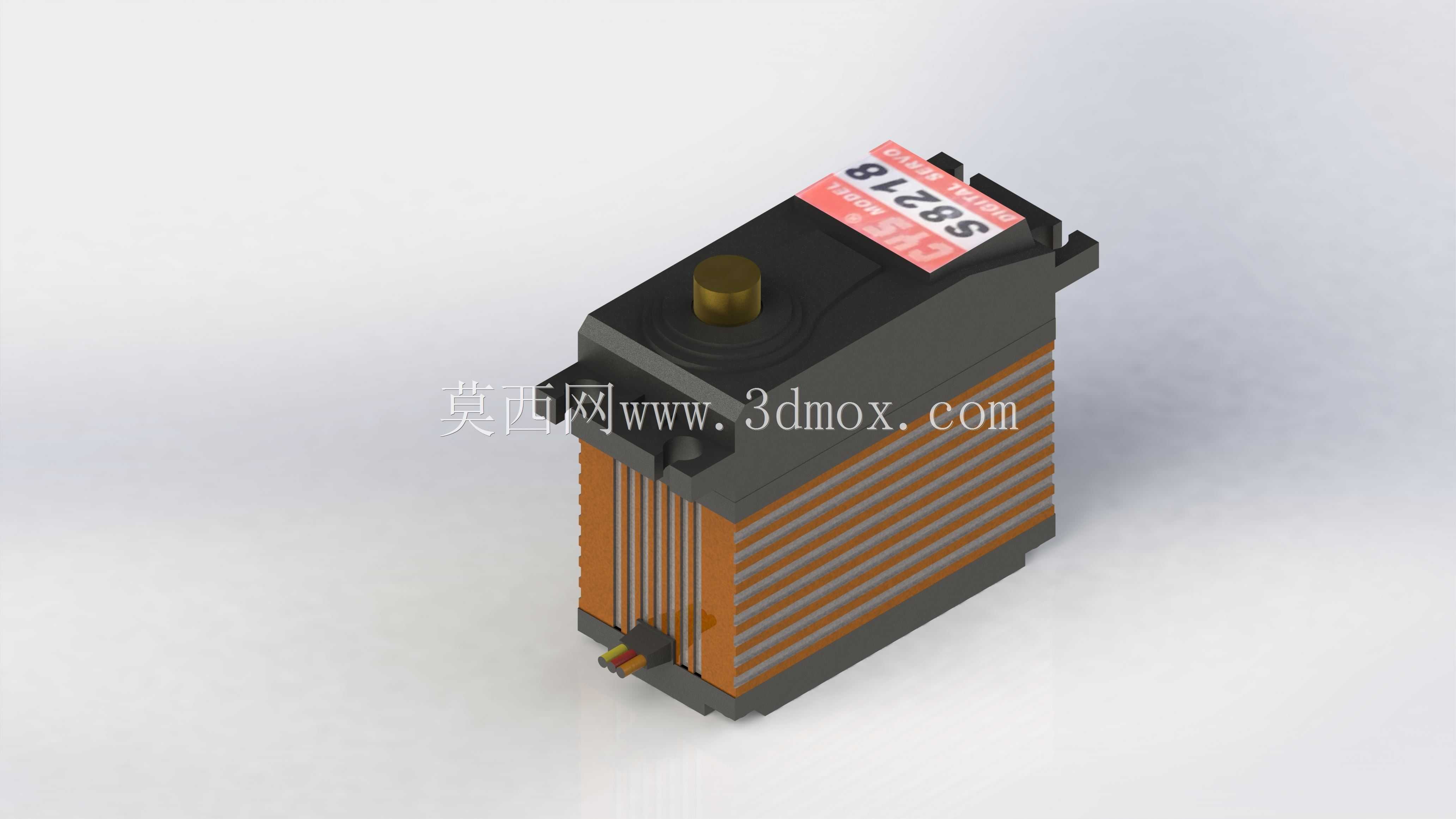

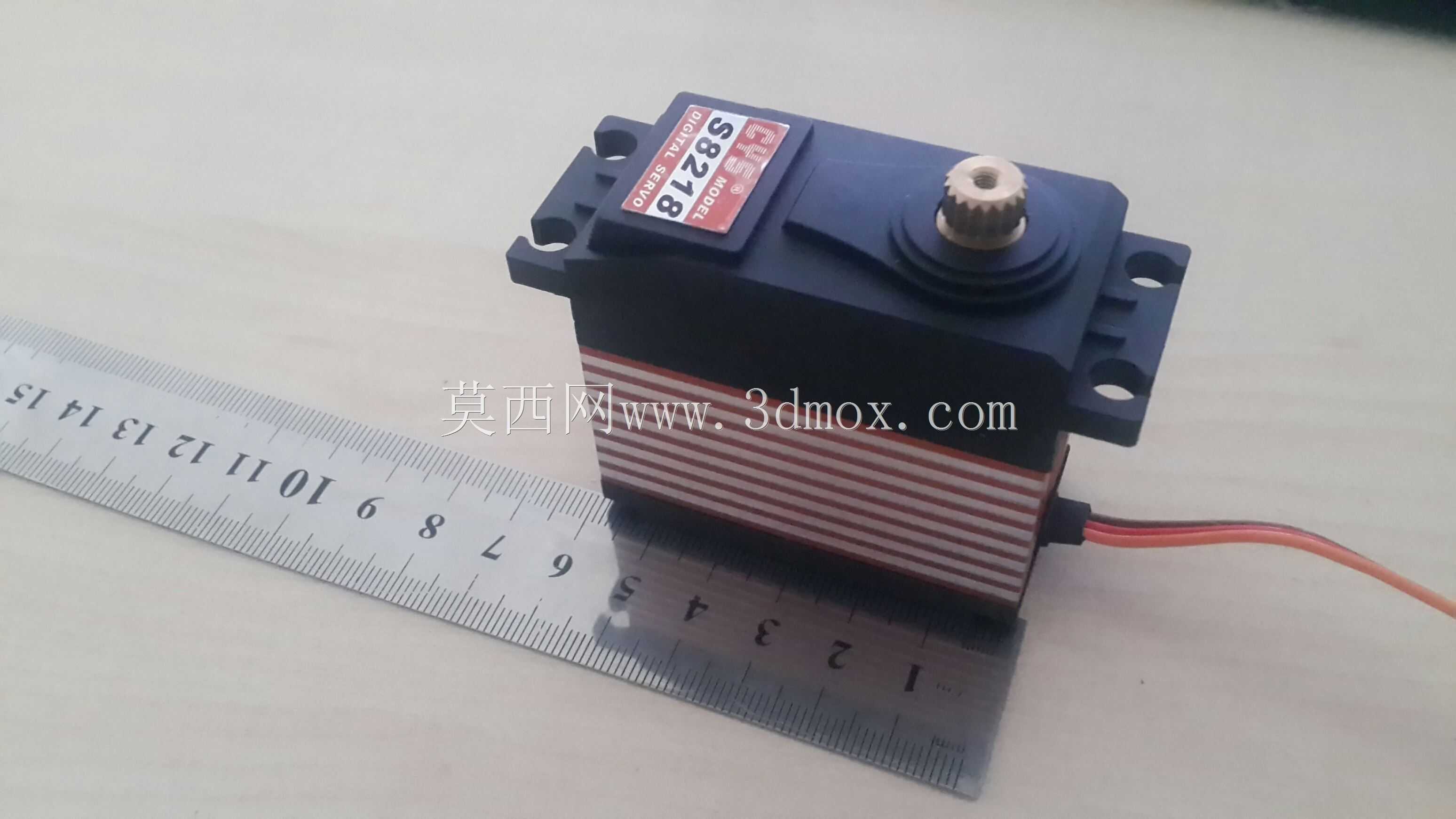

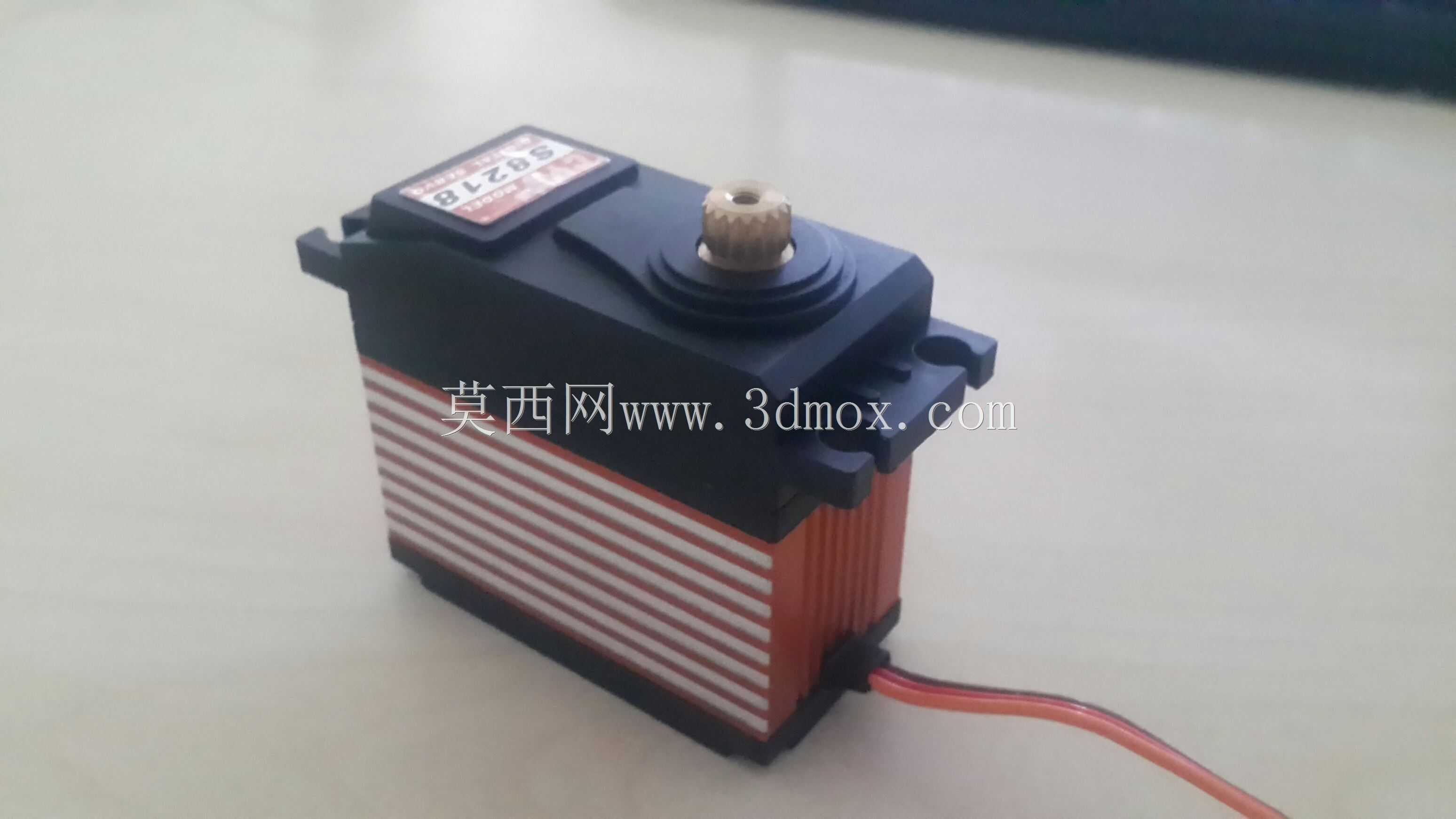

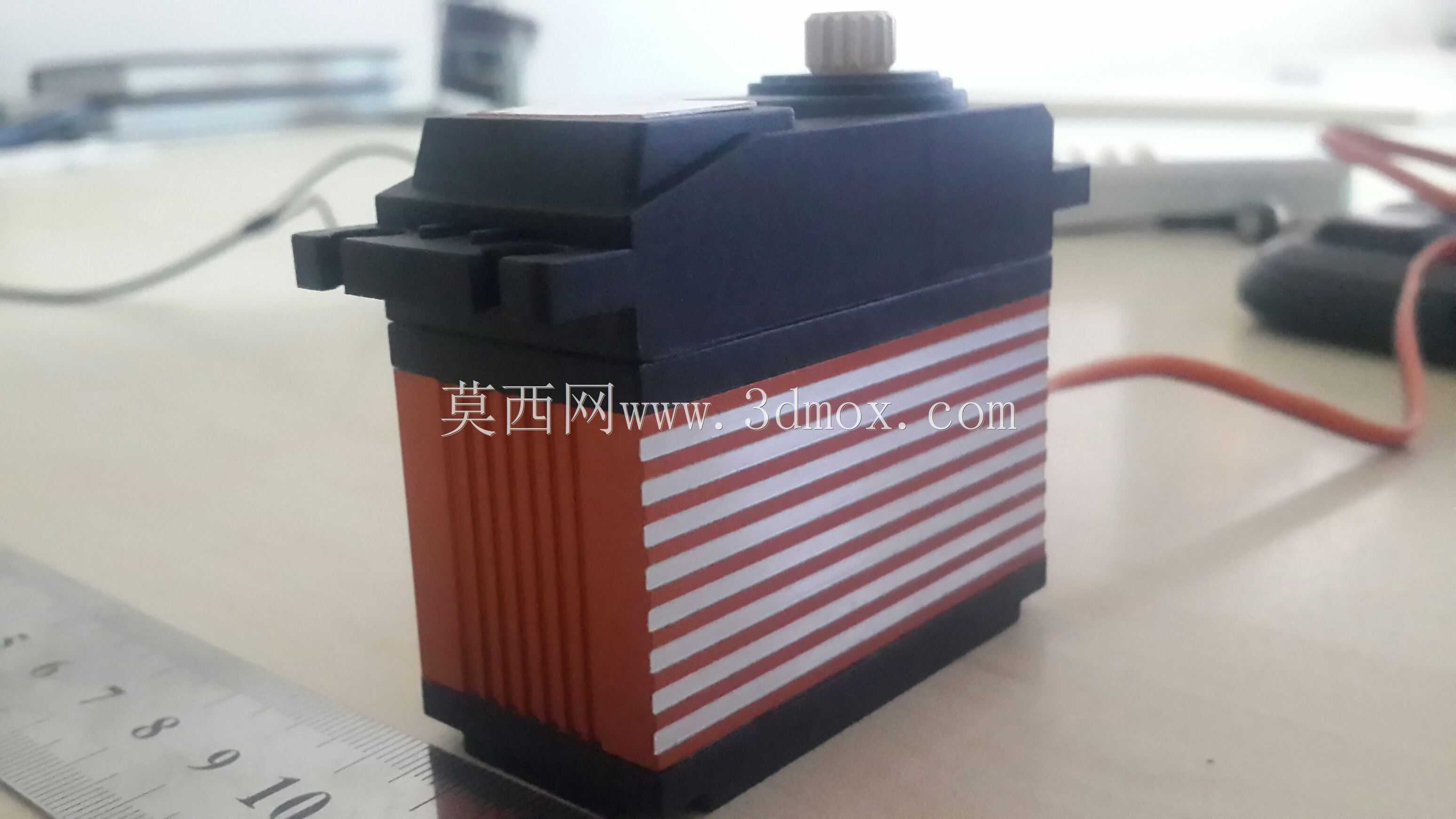

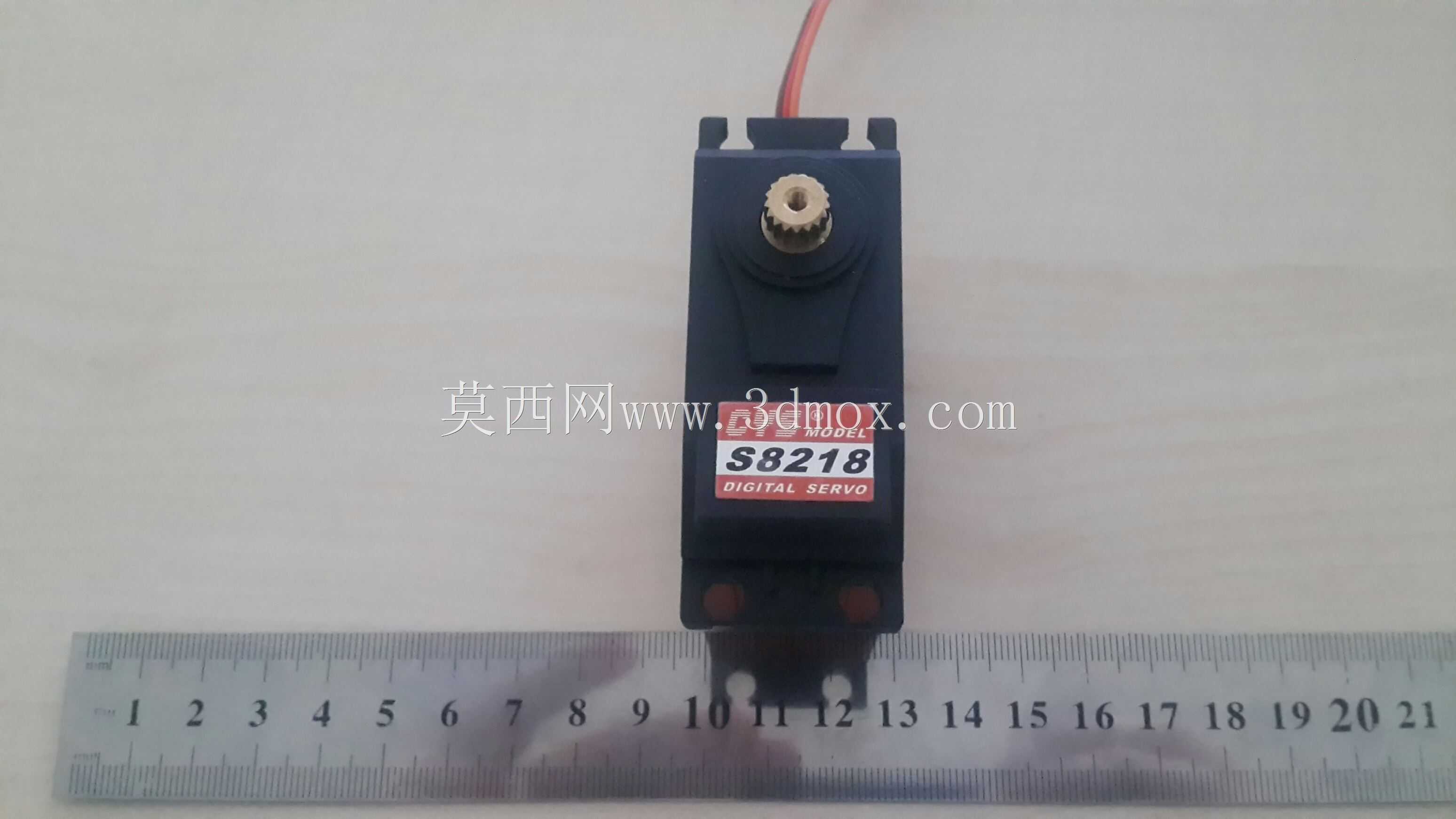

CYS-S8218高扭矩数字舵机结构设计

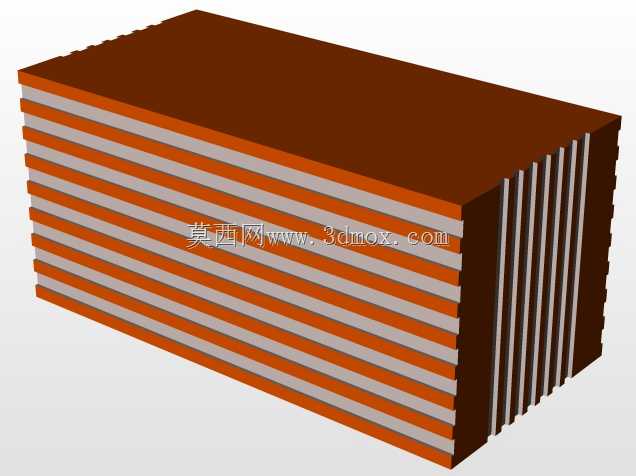

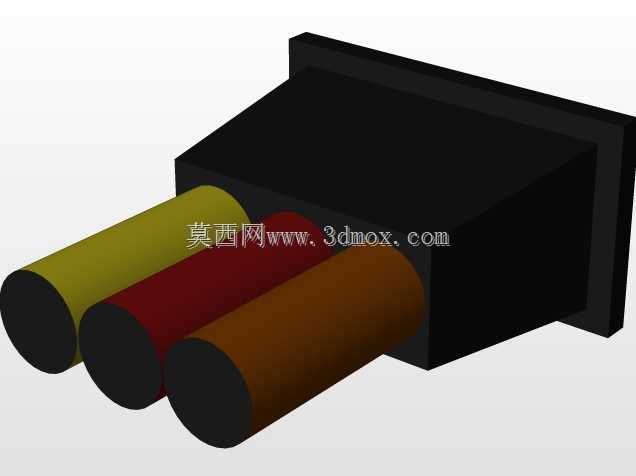

这款高扭矩数字伺服舵机，是面向大负载航模、工业小型执行机构、智能机器人关节场景开发的动力执行部件，核心作用是接收控制信号输出精准的角度偏转与大扭矩动力，完成指定的位置保持、角度切换、动作跟随任务，在1:8/1:10比例遥控攀爬车、固定翼航模舵面控制、大型仿生机器人关节驱动、工业小型自动化工位的拨料、定位动作中都有广泛的应用空间。从设计思路来看，这款舵机采用了上下分层的结构布局，上部为控制电路与信号反馈模块集成仓，采用高强度阻燃工程塑料外壳，既可以隔绝外部电磁干扰，也能为内部电位器、控制板提供稳定的防护，避免运行过程中的震动、粉尘侵入影响控制精度；下部为动力输出与减速组仓，采用带散热鳍片的铝合金壳体，搭配多片平行的散热筋结构，能够在大负载持续输出时快速将电机与减速齿轮组产生的热量导出，避免长时间高负荷运行出现过热退磁、扭矩衰减的问题。输出轴采用铜质嵌件加固的安装位，兼容标准舵机的花键尺寸，可匹配市面上绝大多数的舵机摇臂、舵盘配件，无需额外改装即可完成装配。产品的功能特性上，这款舵机采用数字控制电路，相比传统模拟舵机拥有更快的响应速度与更高的定位精度，控制死区更小，在收到偏转信号后可以快速到达指定角度，并且在受到外力冲击时能够快速输出反向扭矩保持位置稳定，不会出现轻易的角度偏移；内部采用全金属齿轮组，从电机输出齿到最终的输出轴齿轮均采用硬质合金加工，齿面经过硬化处理，能够承受大扭矩输出带来的齿面载荷，避免大负载下出现扫齿、崩齿的故障，大幅提升了舵机的重载使用寿命。从安装边界来看，这款舵机的两侧预留了标准的双安装固定位，孔位间距符合通用大尺寸舵机的安装规范，安装时可直接通过螺丝固定在设备的舵机安装座上，底部出线采用三线式标准接口，兼容主流的舵机控制器、接收机接线定义，接线时无需额外改线即可完成信号与电源的连接；整体外形采用方正的长条式结构，侧边的散热鳍片没有超出安装基准面，不会在安装时与周边结构件产生干涉，在设计配套安装结构时，只需预留出对应长宽高的安装空间，同时保证输出轴周围留有足够的摇臂活动空间，即可满足舵机的全角度偏转需求。在实际应用中，这款舵机可以在宽电压区间内稳定工作，能够适配不同的供电方案，无论是航模动力电池直供还是工业控制场景下的稳压供电，都可以保持稳定的扭矩输出，在大负载动作时也不会出现明显的抖动、丢步问题，能够满足各类对动力输出、定位精度有较高要求的执行场景需求。
