户外健身立式踏板拉力训练器械结构

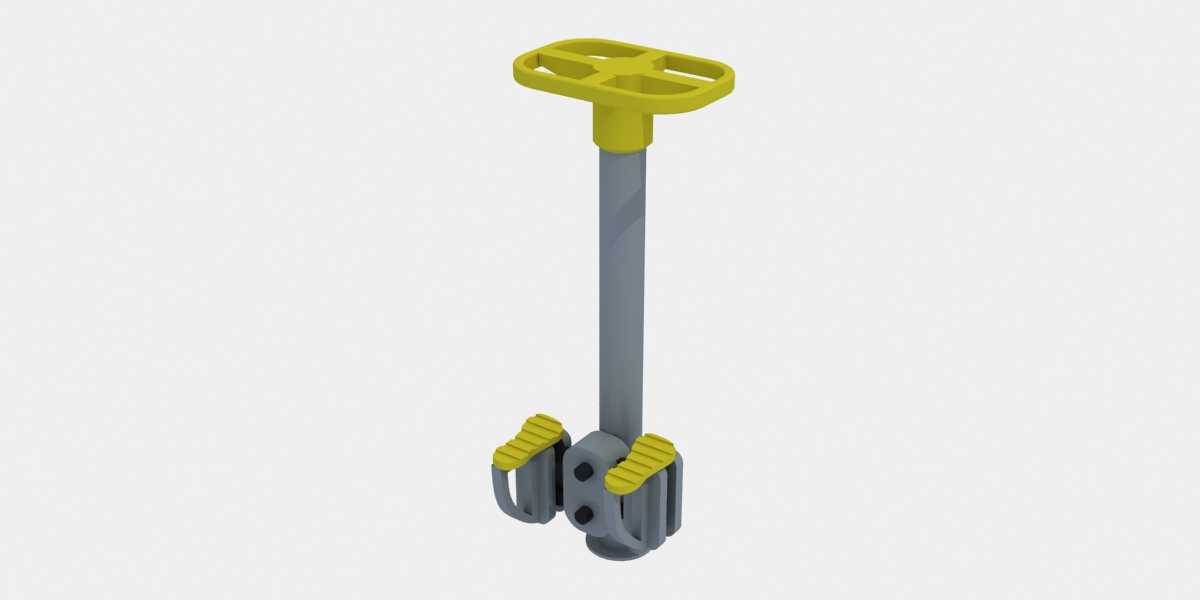

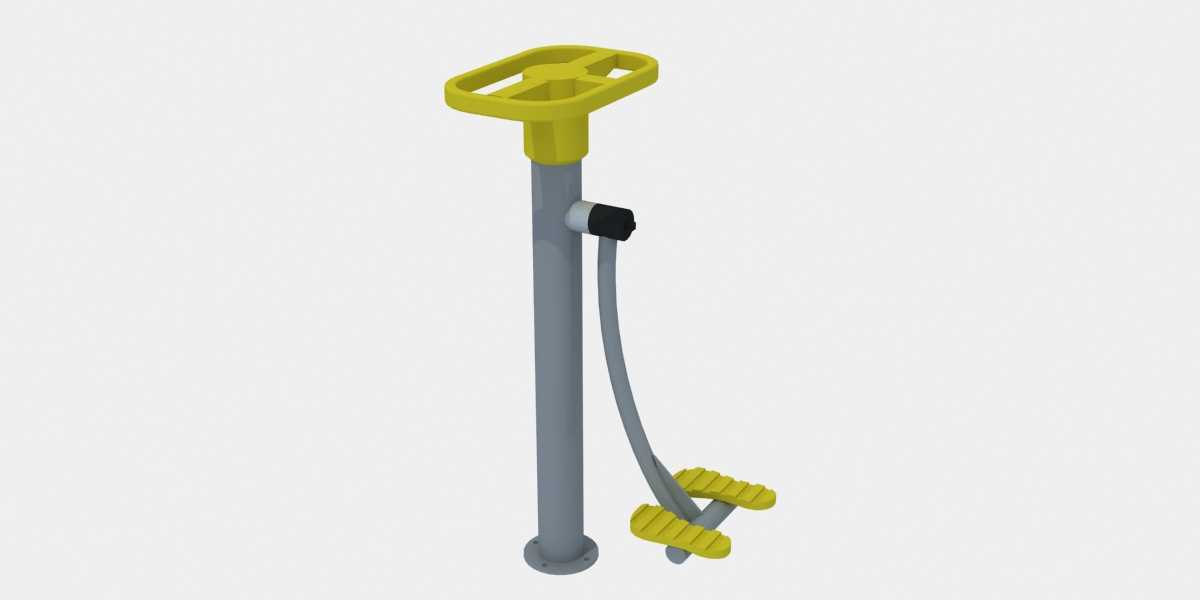

　　该器械主要应用于社区公共健身区域、公园健身角、校园户外运动场等露天场景，面向全年龄段普通健身人群提供下肢力量与核心稳定性训练支持，无需外接动力源，完全依靠使用者自重与肢体施力完成训练动作，适配露天长期放置的使用需求。从功能设计来看，顶部设置的环形握持把手采用圆角过渡的椭圆环结构，表面做防滑纹理处理，使用者训练时可双手握持维持身体平衡，也可在上肢辅助训练时作为施力支撑点，握持区域的宽度适配不同手掌大小的抓握需求，边缘做R3以上的圆角处理，避免使用过程中出现磕碰划伤风险。中部的立柱采用等截面圆管结构，作为整个器械的主承力构件，管壁厚度满足长期反复载荷下的强度要求，立柱表面做喷塑处理，适配户外日晒雨淋的使用环境，降低锈蚀概率，

　　立柱的高度设置兼顾不同身高使用者的握持需求，站立时握持把手的高度处于人体自然站立手臂微屈的舒适区间。底部的双踏板组件采用对称式布局，每个踏板表面设置凸起的防滑筋条，增大鞋底与踏板的摩擦力，避免训练过程中脚底打滑，踏板通过铰接结构与底部基座连接，可沿铰接轴做小幅度的往复摆动，使用者站在踏板上可通过双腿交替施力完成模拟踏步、侧步训练，也可通过握持顶部把手完成半蹲、提踵等下肢训练动作，踏板的摆动角度设置在安全阈值内，避免幅度过大造成关节扭伤。设计过程中优先考虑无动力器械的结构可靠性，所有铰接位置均设置耐磨衬套，降低长期转动带来的磨损量，延长器械的无维护使用周期，底部基座预留膨胀螺栓安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，

　　安装边界需预留周边至少一米的空旷活动区域，避免使用者训练时与周边障碍物发生碰撞。整体结构无突出的尖锐零部件，所有外露的连接螺栓均采用沉头设计，外端加装防护盖帽，进一步提升使用安全性，零部件的拆分设计兼顾加工与运输便利性，主立柱与底部基座采用法兰连接结构，现场安装时无需复杂焊接作业，仅通过标准紧固件即可完成整体装配，降低现场施工的难度与成本。
