增量式400脉冲光电旋转编码器结构设计

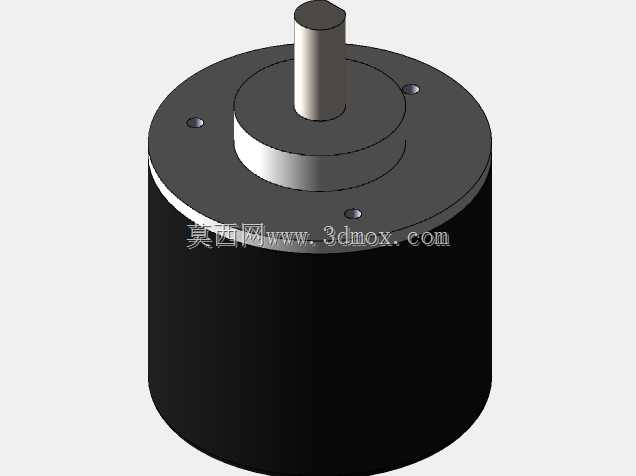

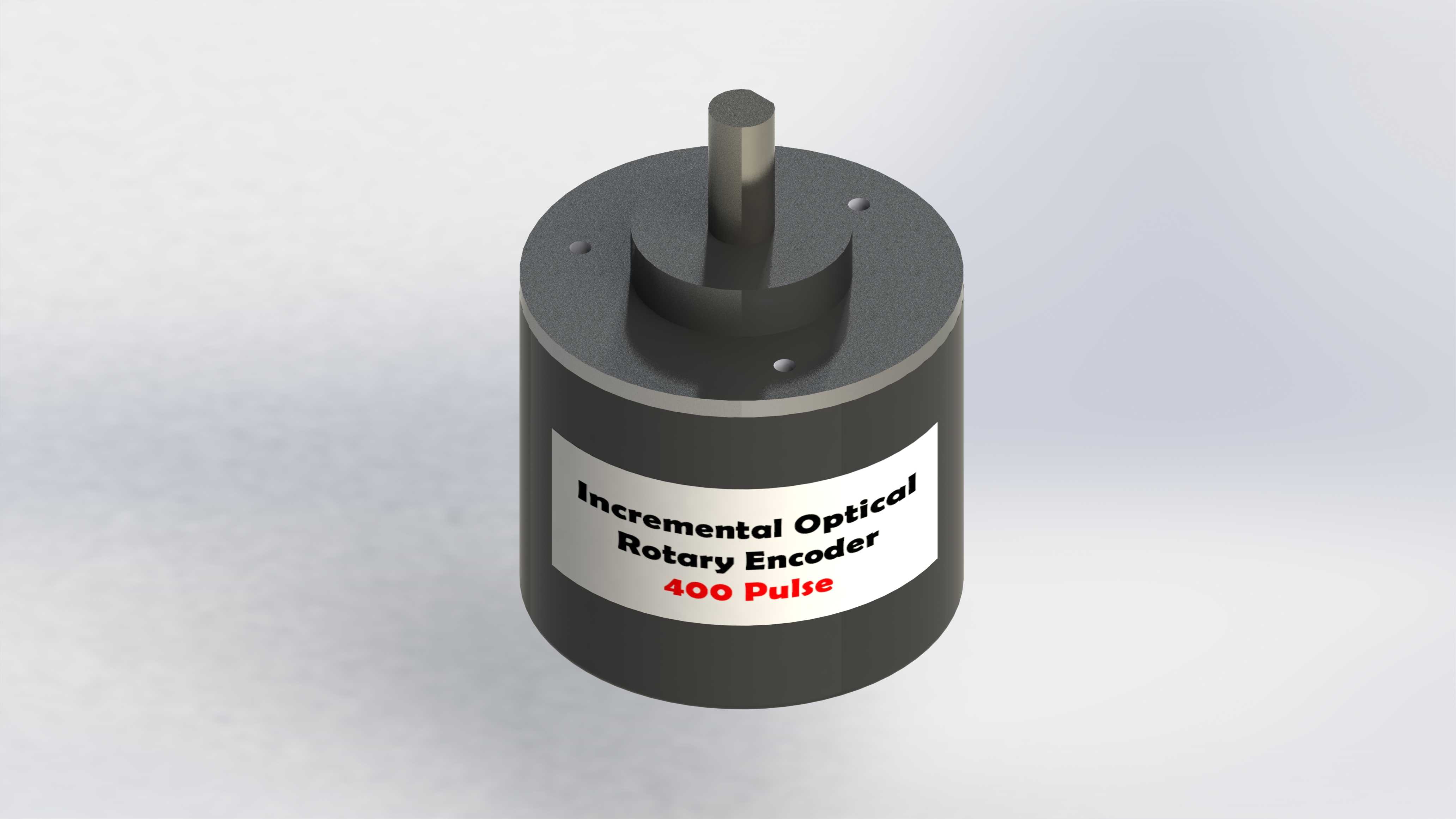

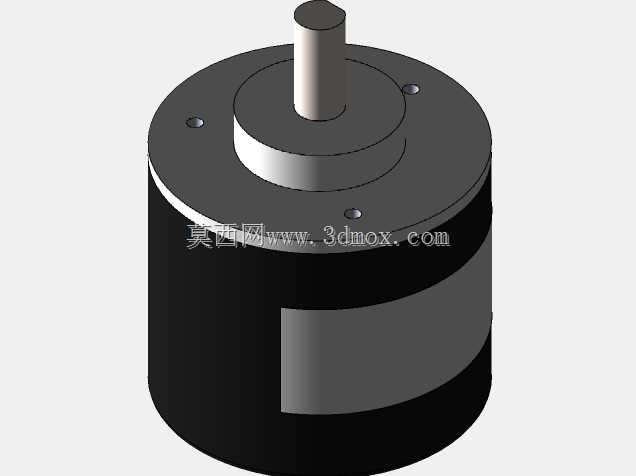

这款增量式光电旋转编码器的三维结构，是针对工业自动化场景里的角位移、转速检测需求搭建的，日常在数控进给轴定位、传送带速度闭环、伺服电机位置反馈、包装机械送料长度校验这类工况里都能见到它的身影，核心作用是把转轴的机械角位移转换成对应的脉冲电信号，给控制系统提供实时的位置、转速参考。从结构设计逻辑来看，整体采用圆柱形密封壳体布局，主体外壳做了等径圆柱设计，端面预留三个均匀分布的安装沉孔，适配常规的法兰式安装场景，安装时不需要额外做复杂的转接工装，能直接固定在设备的安装基准面上，输出轴采用单出轴D型切边设计，和设备传动端对接时可以避免轴连接打滑，保证角位移传递的同轴度与同步性，不会因为连接间隙产生检测脉冲误差。壳体侧面预留了标签粘贴的平整区域，不会因为壳体圆弧面导致标签起翘脱落，日常设备维护时能快速辨识产品的脉冲参数。内部结构的排布上，码盘、发光接收组件的安装位都做了同轴度限位设计，建模时严格控制了轴系的径向跳动公差，避免转轴转动时码盘偏摆导致的光信号接收异常，保证400脉冲每转的输出精度稳定，不会出现丢脉冲、脉冲波形畸变的问题。从安装边界来看，整体外径控制在工业常用编码器的通用尺寸区间，轴向长度预留了内部光电组件、轴承的安装空间，不会因为尺寸过于紧凑导致内部组件干涉，输出轴的伸出长度适配常规的联轴器连接尺寸，不管是用柔性联轴器连接电机轴，还是通过同步带轮传递转速，都有足够的轴段配合长度，不会出现连接滑脱的问题。建模过程中还原了编码器的实际装配关系，壳体的端盖配合、轴承与轴的配合公差都按照实际工业零件的配合要求做了对应结构处理，能直观看到各个零件的装配层级，不管是做设备选型时核对安装尺寸，还是做同类编码器的结构参考，都能直接获取对应的结构参数，不需要额外测绘实物。这类光电编码器在工业现场的使用环境往往存在少量粉尘、切削液飞溅的情况，所以壳体的接缝处、轴伸端的密封结构在建模时也做了对应体现，能保证日常使用时的防护能力，避免异物进入内部遮挡光通路导致检测失效。
