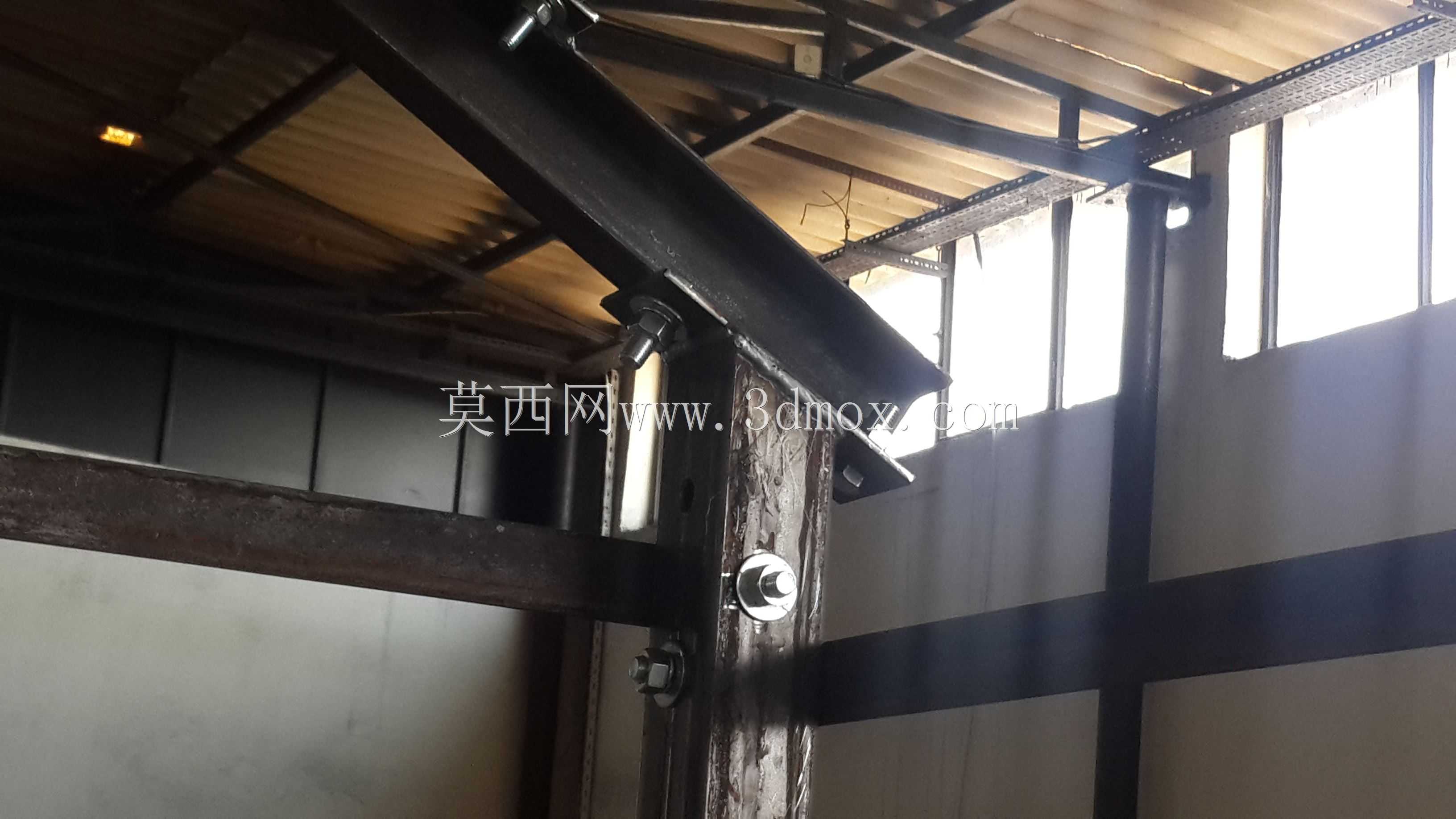

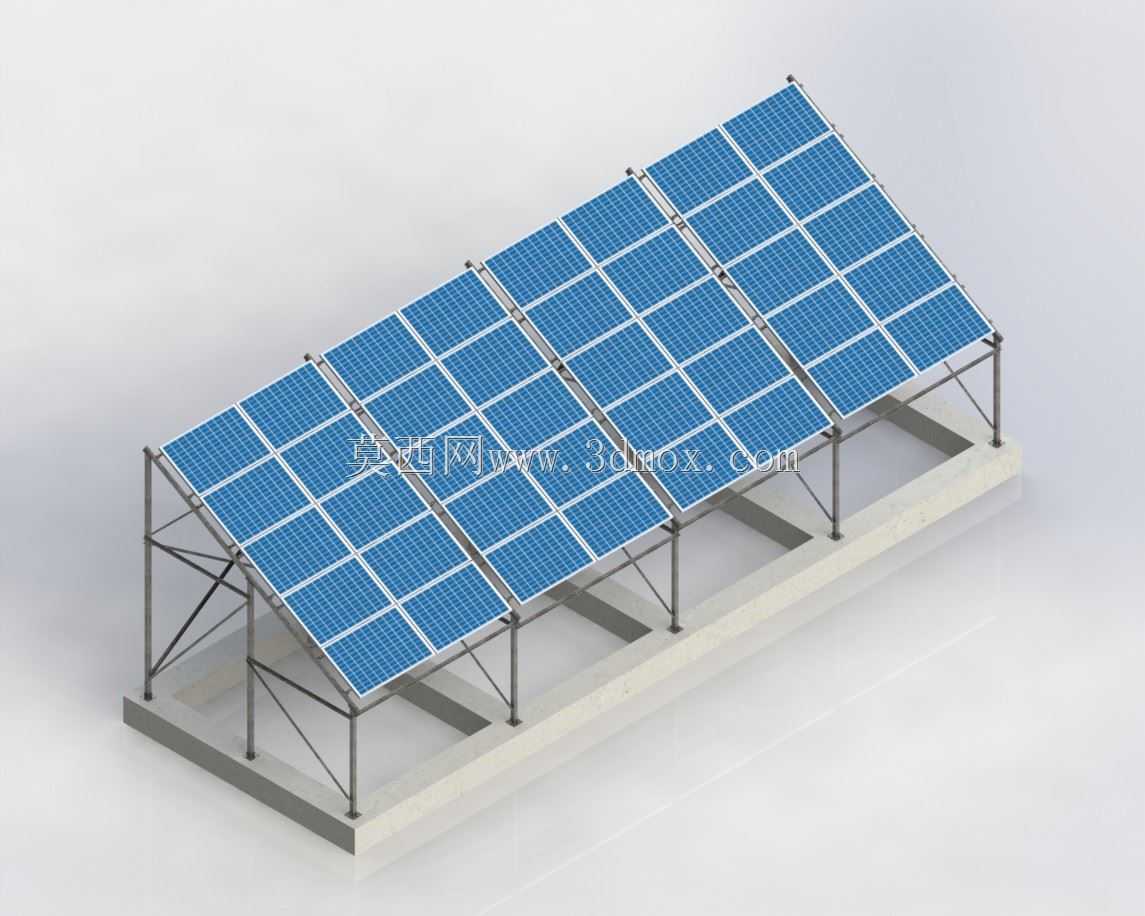

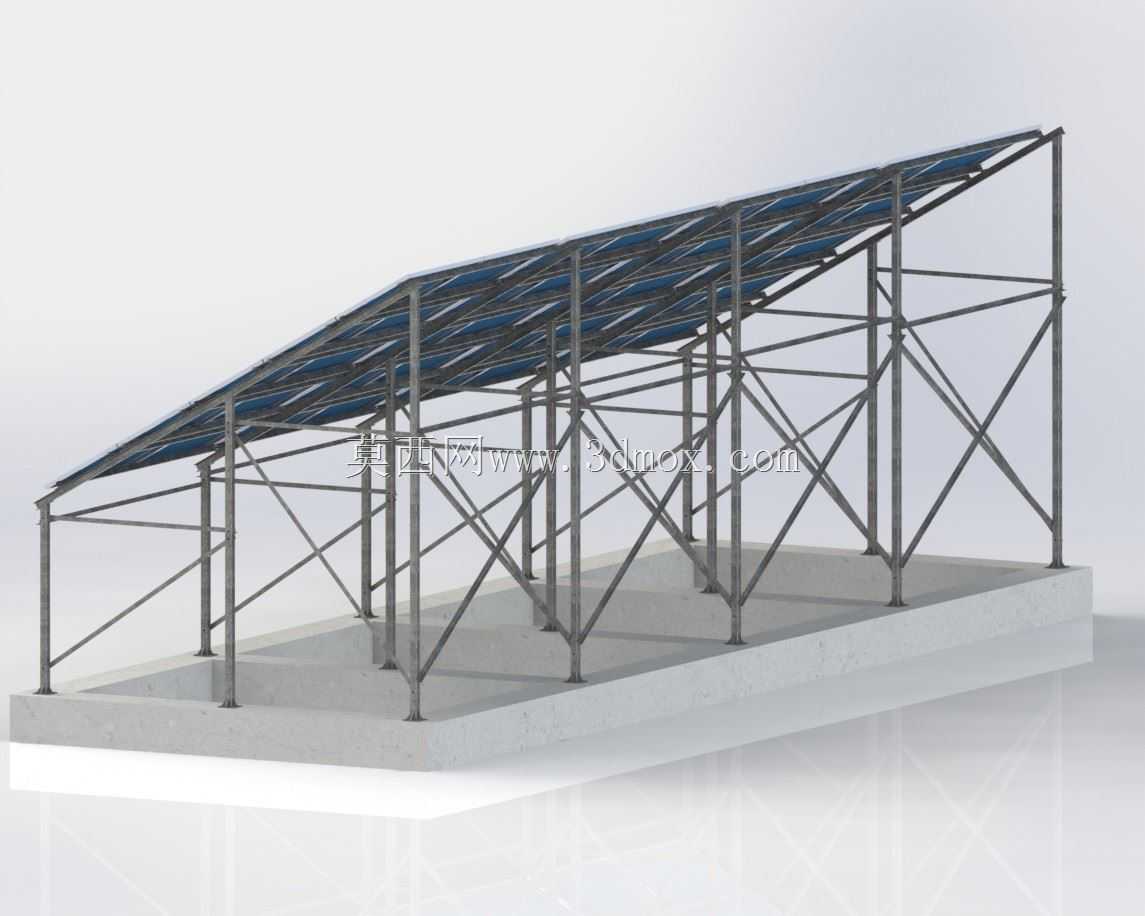

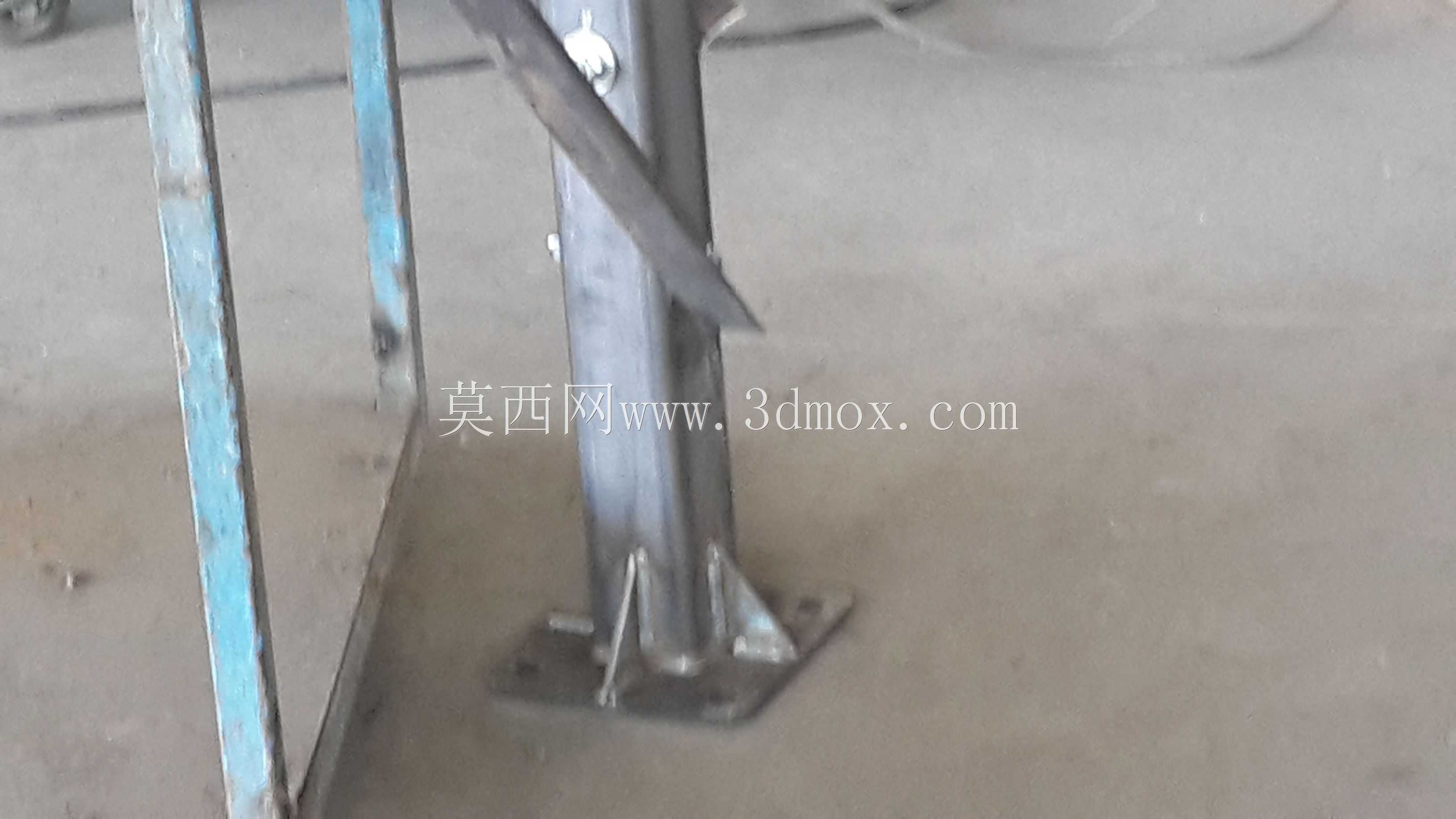

四十块组件排布式太阳能光伏支架结构

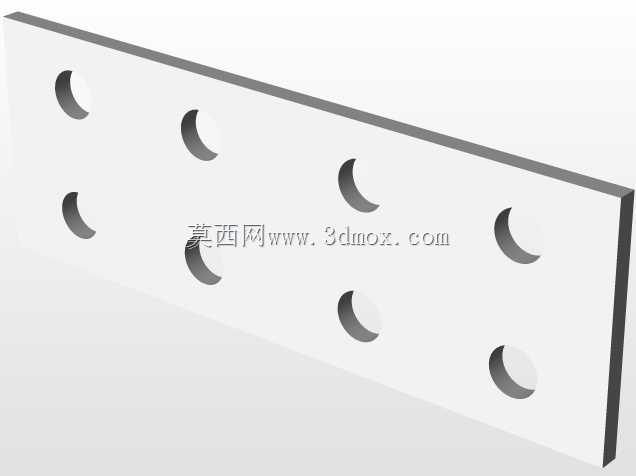

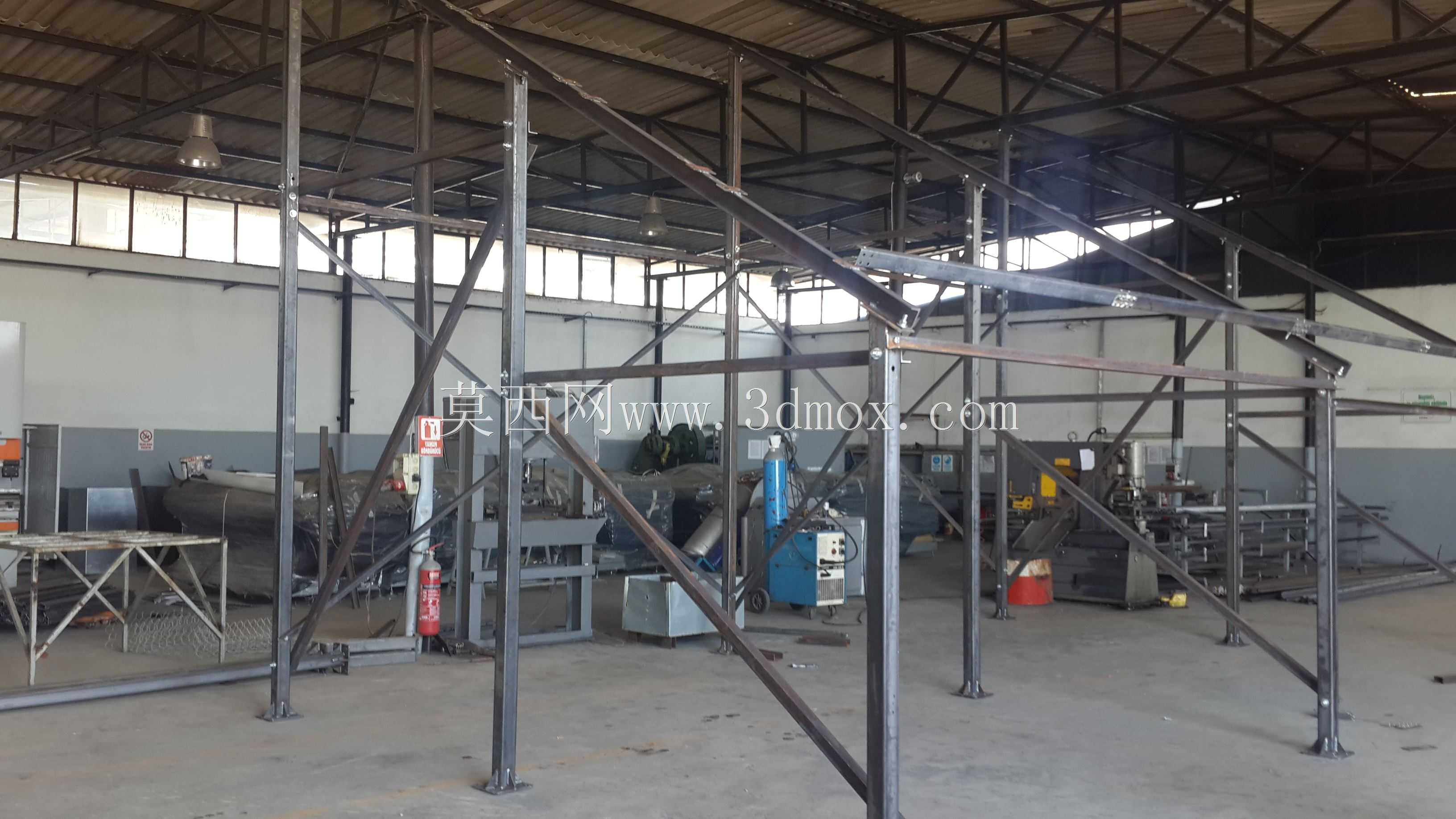

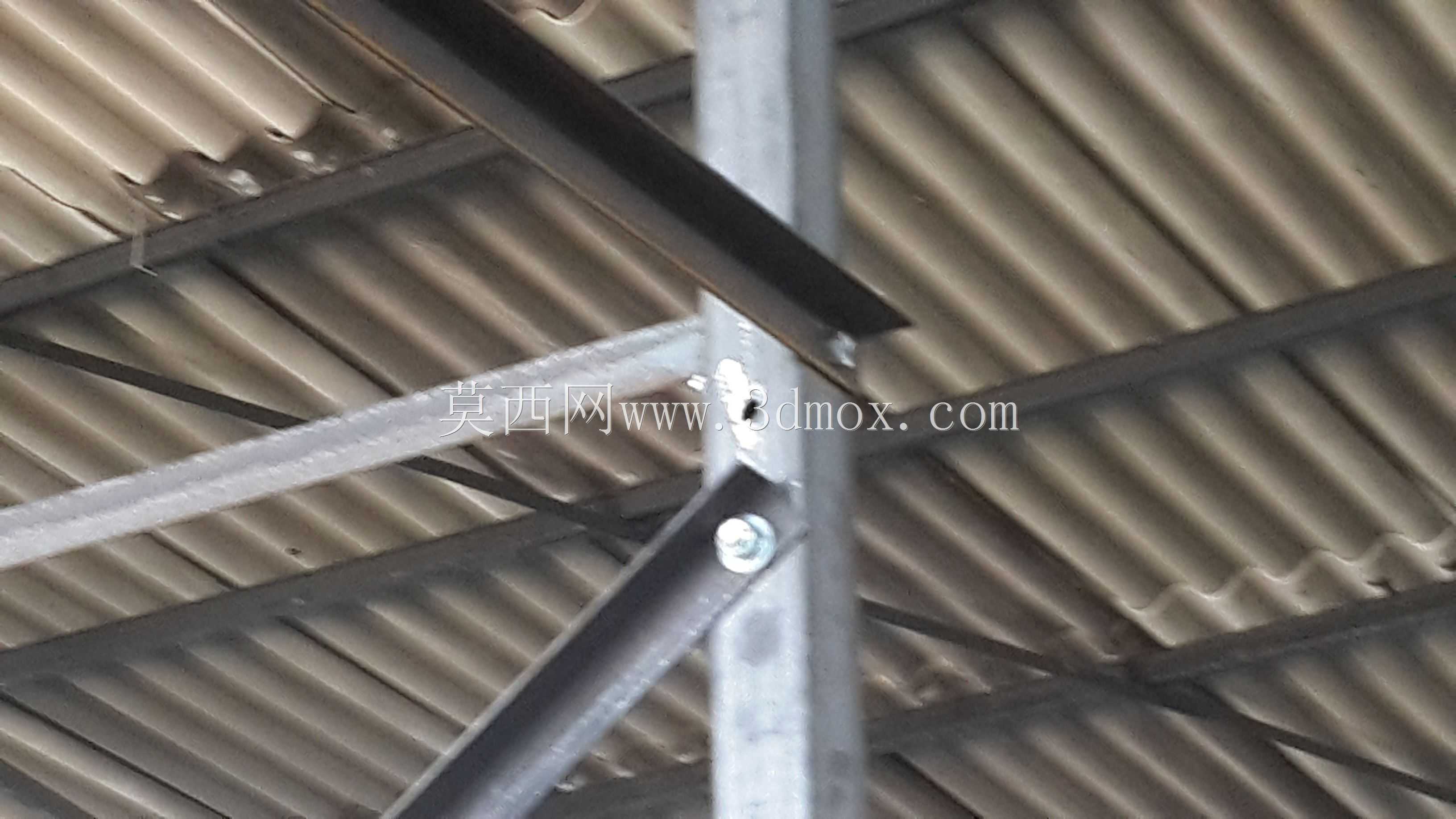

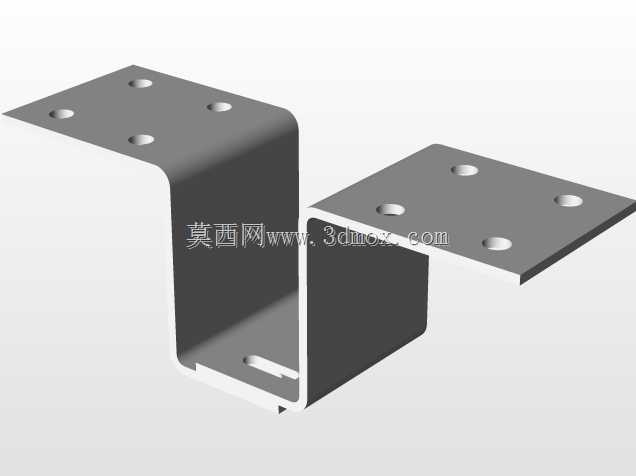

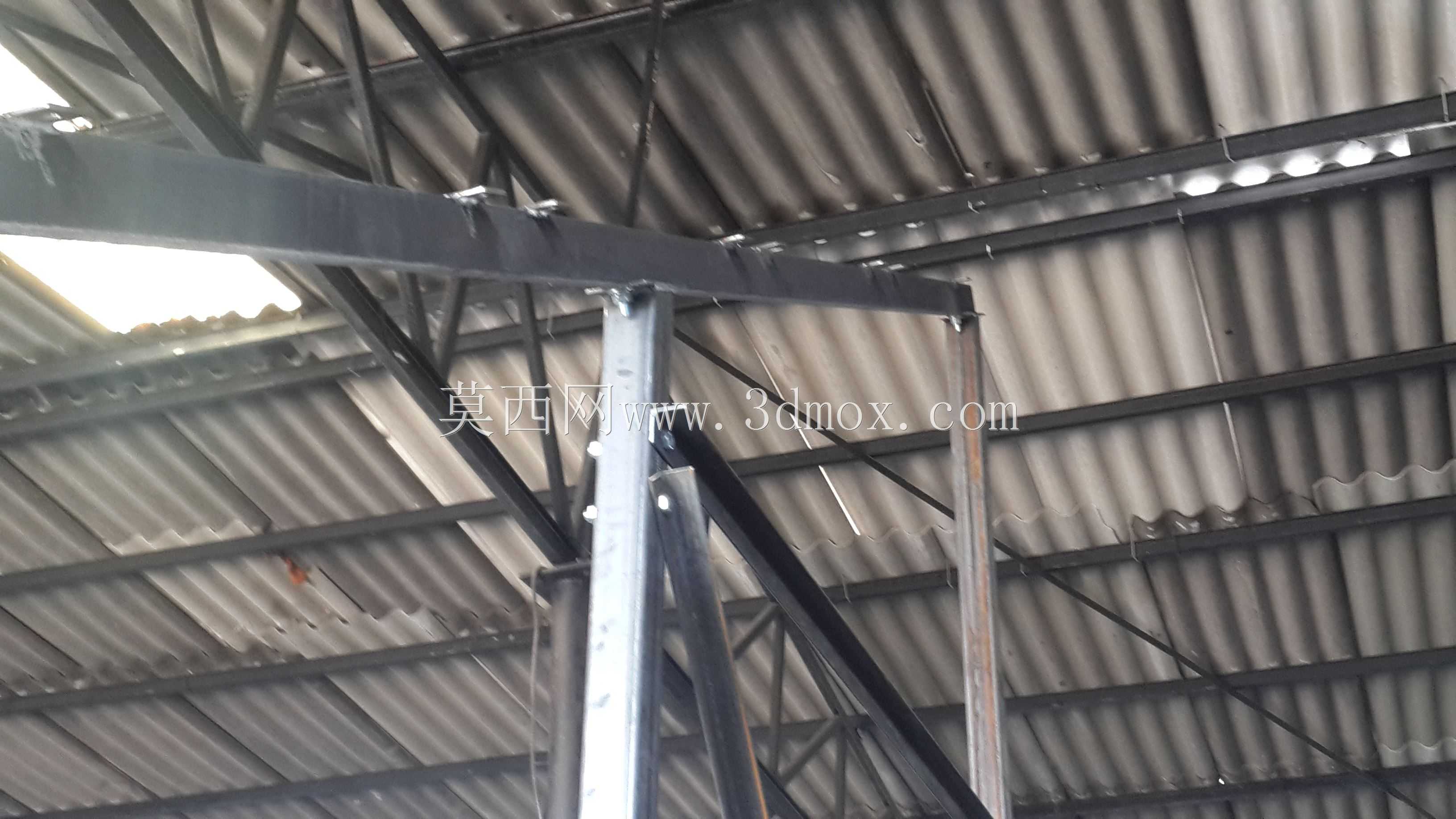

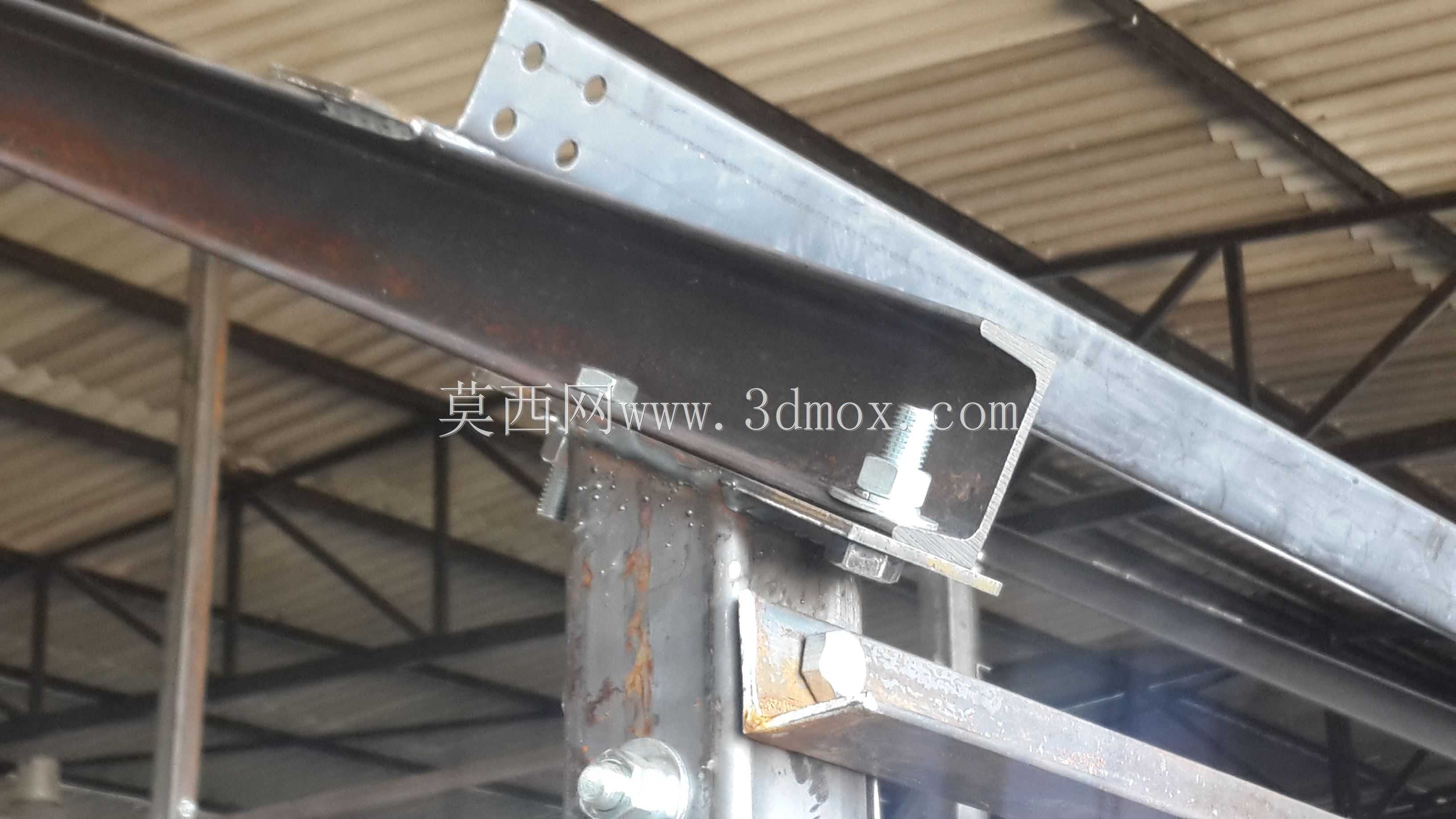

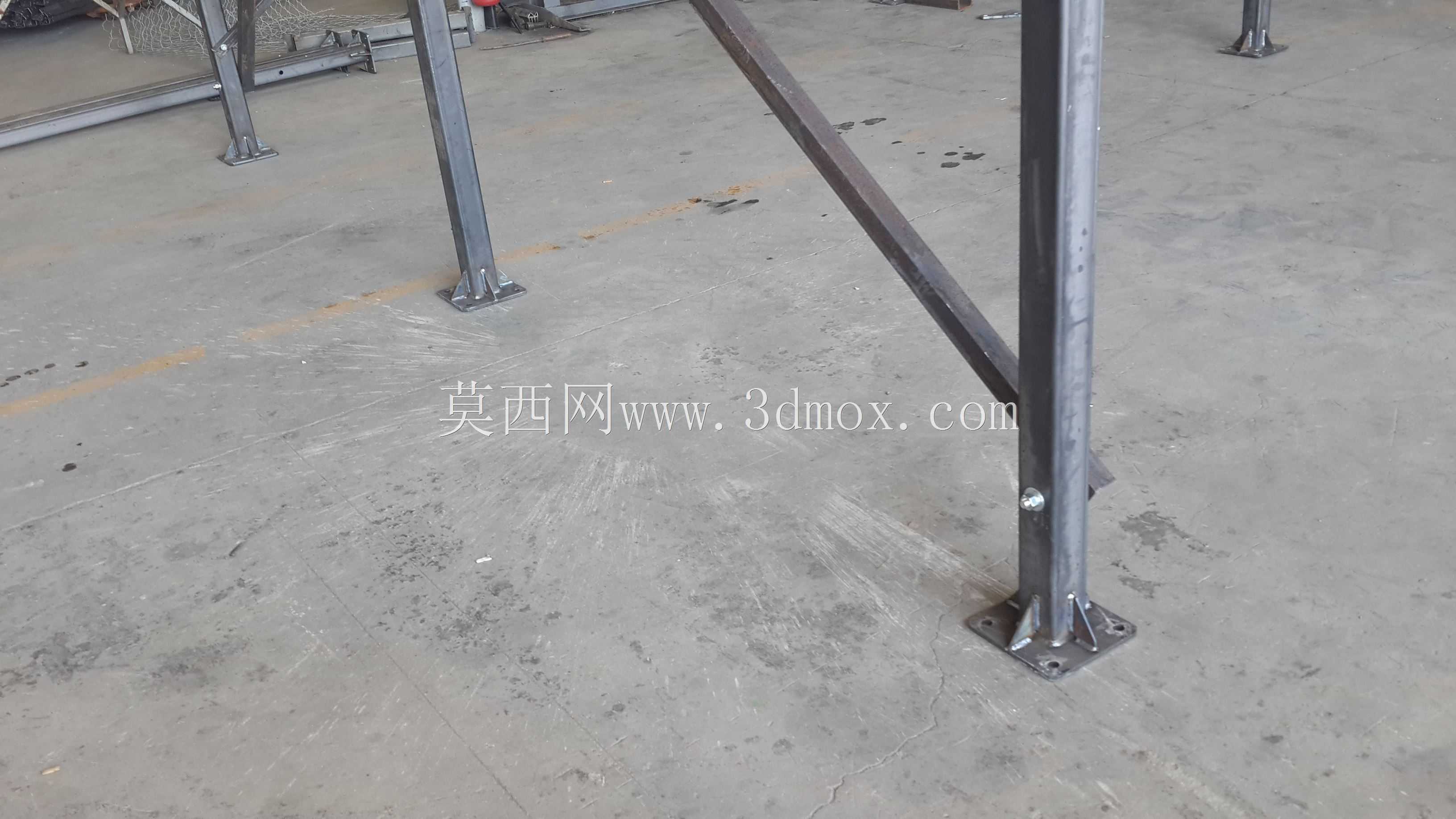

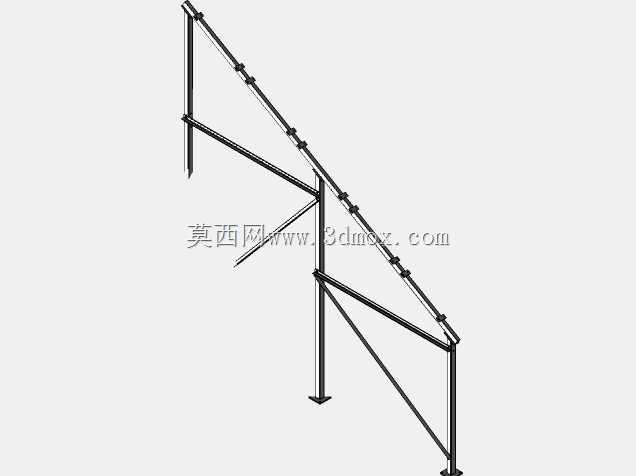

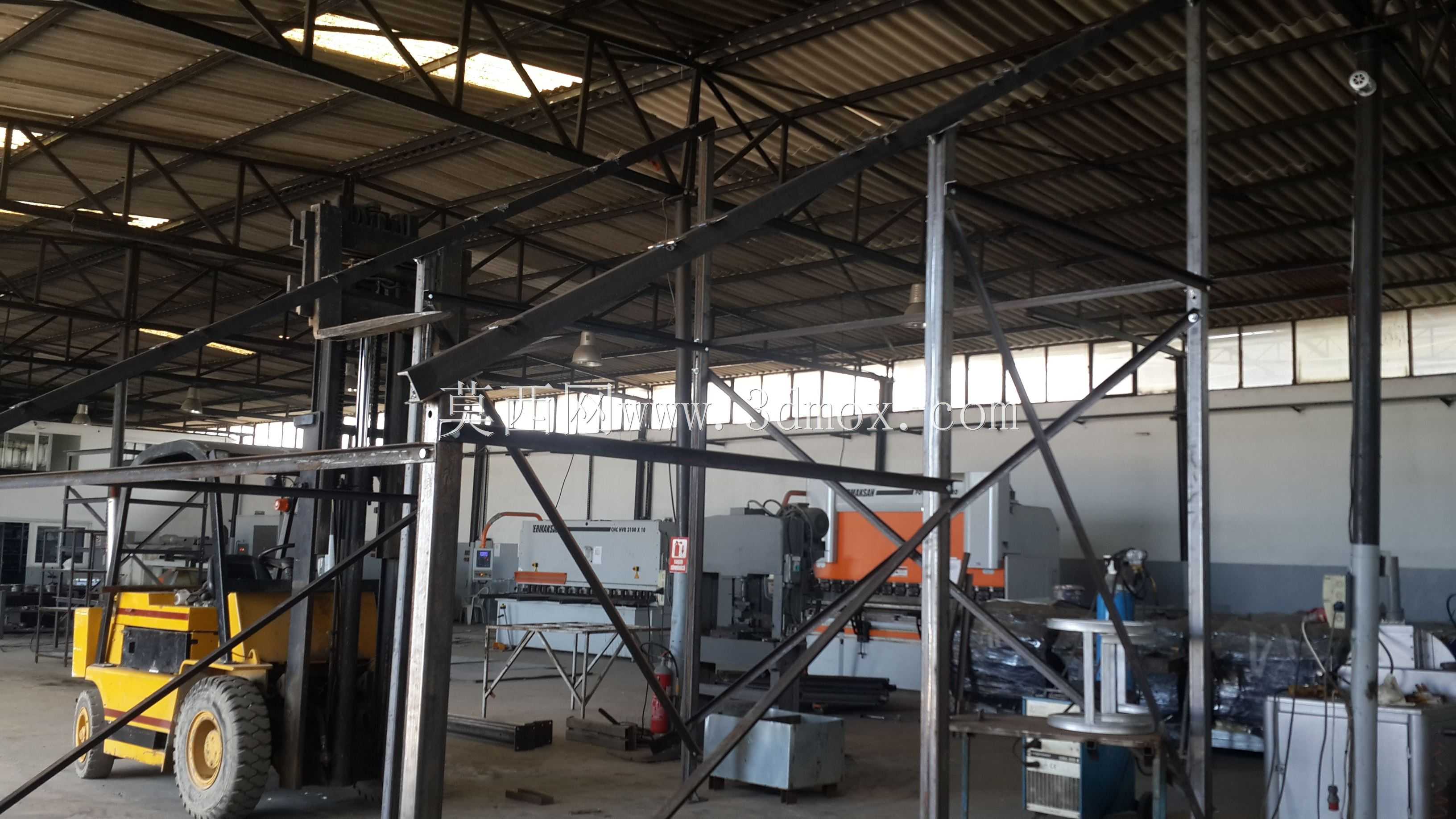

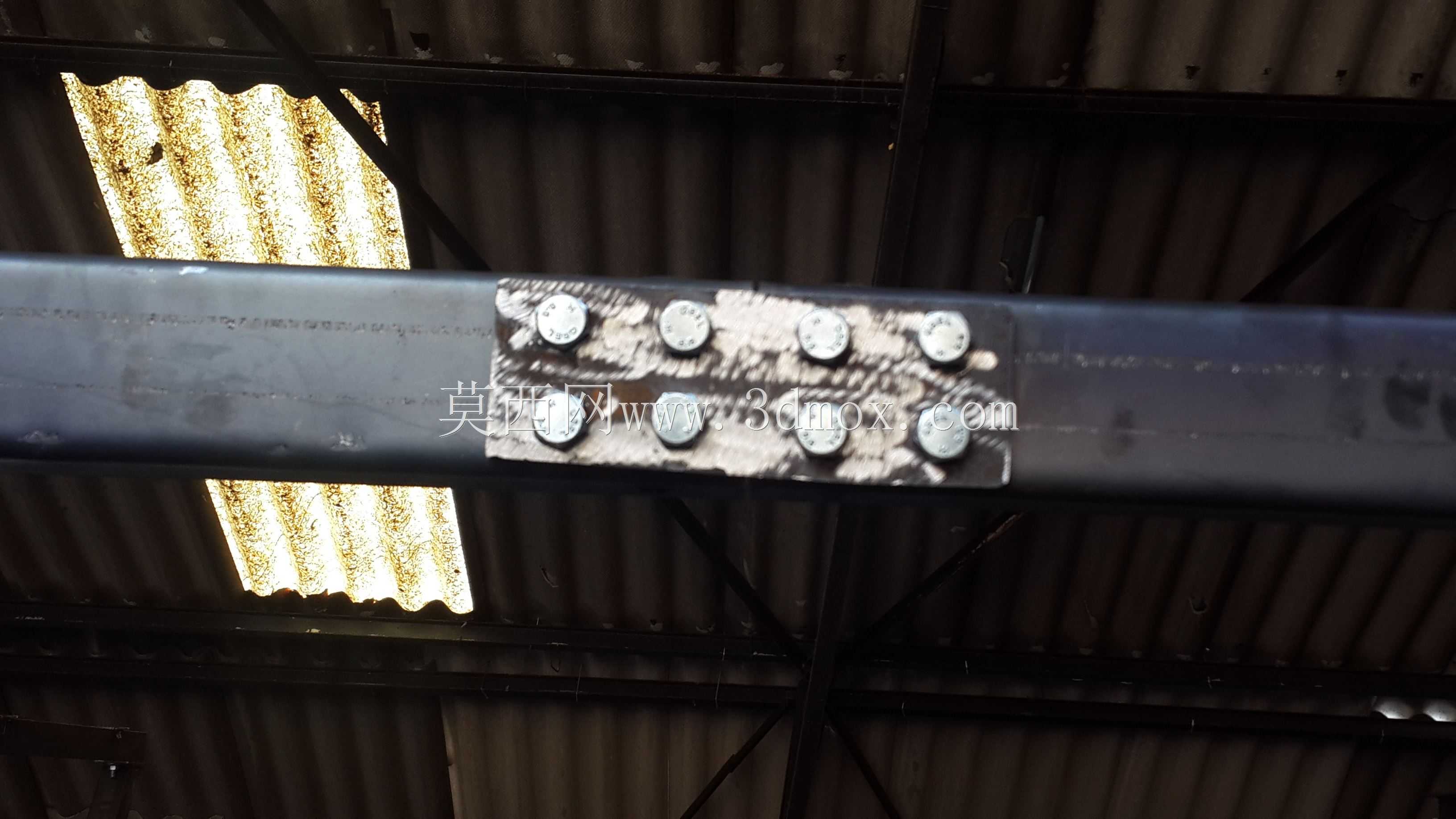

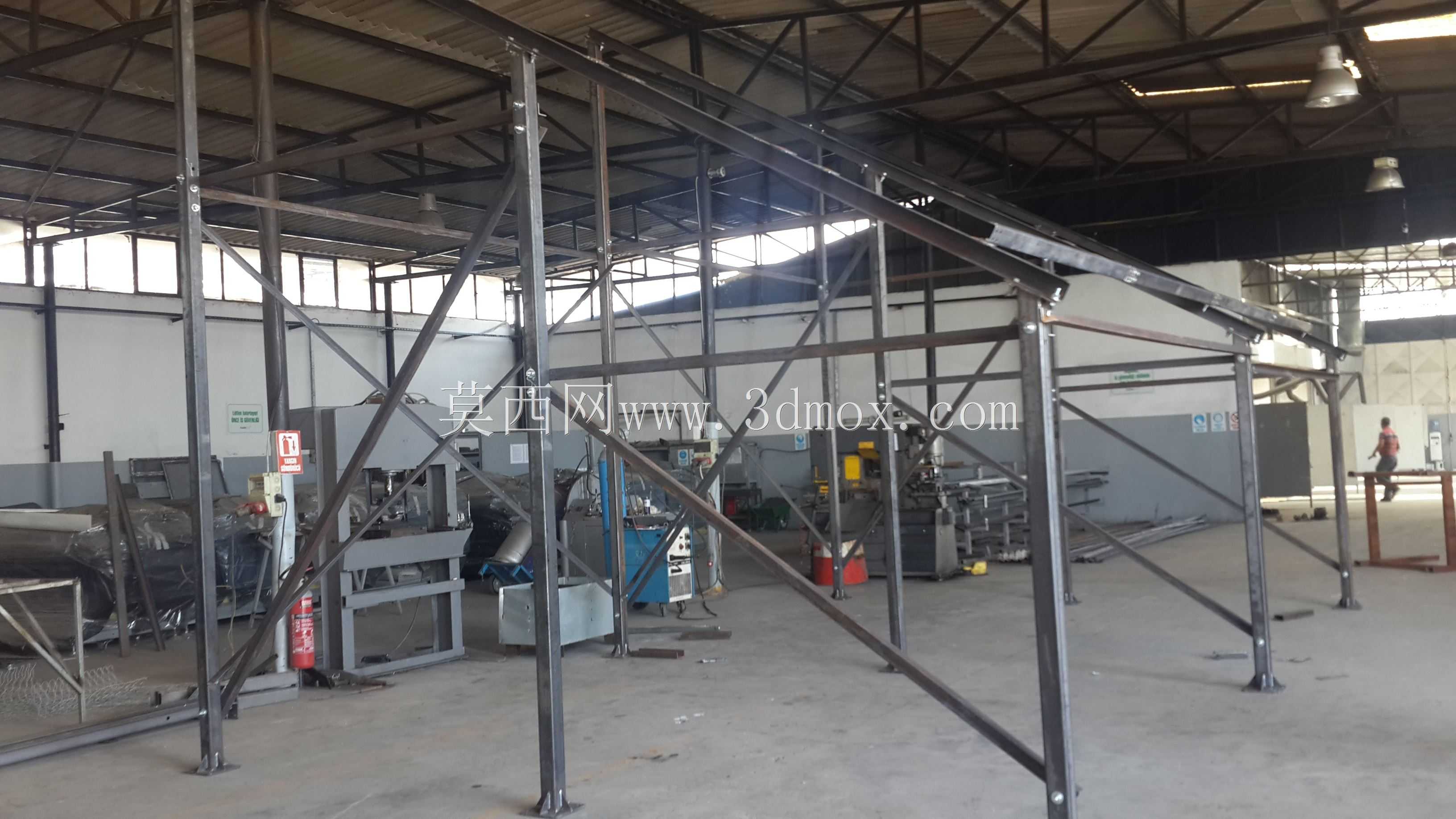

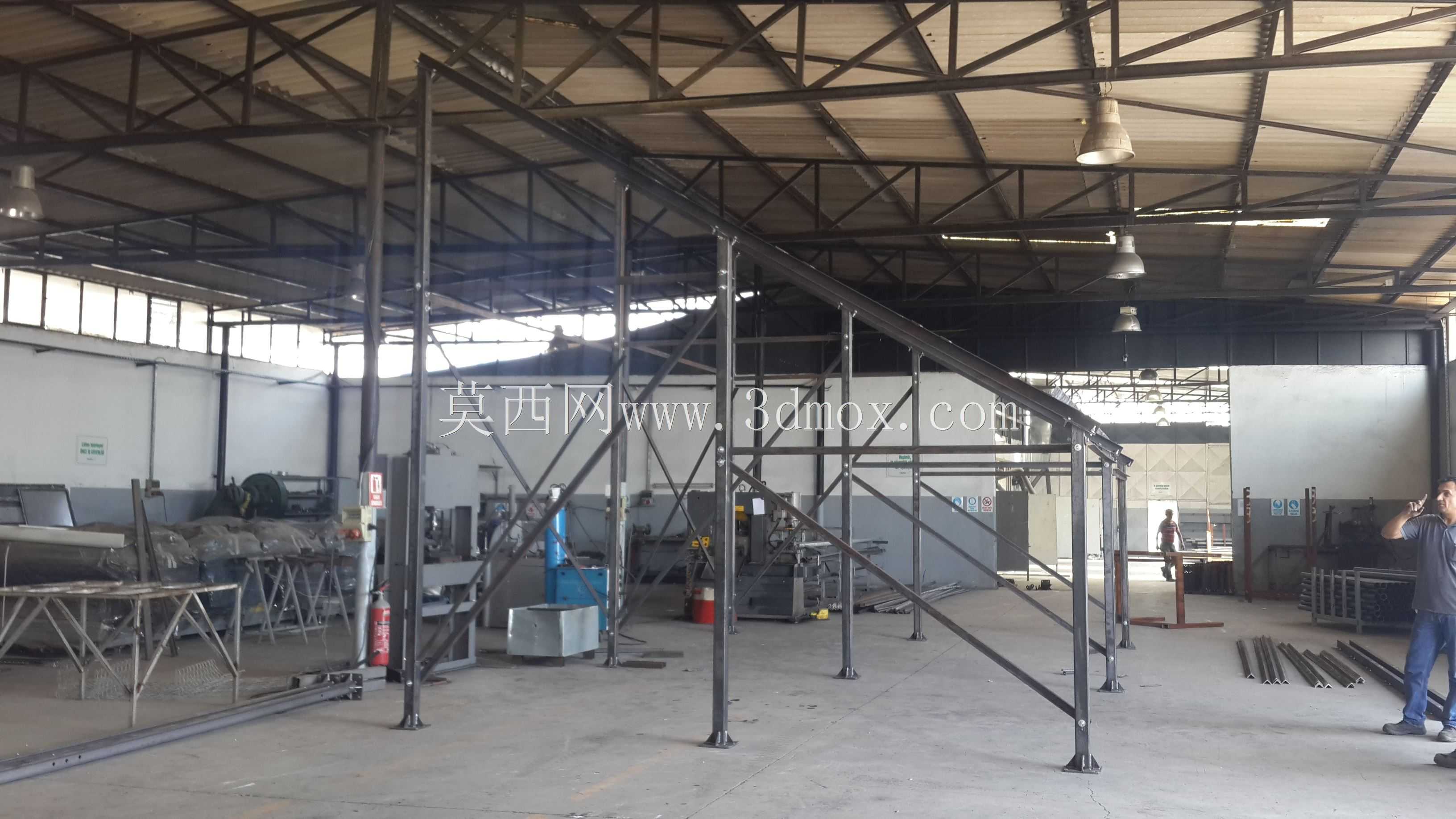

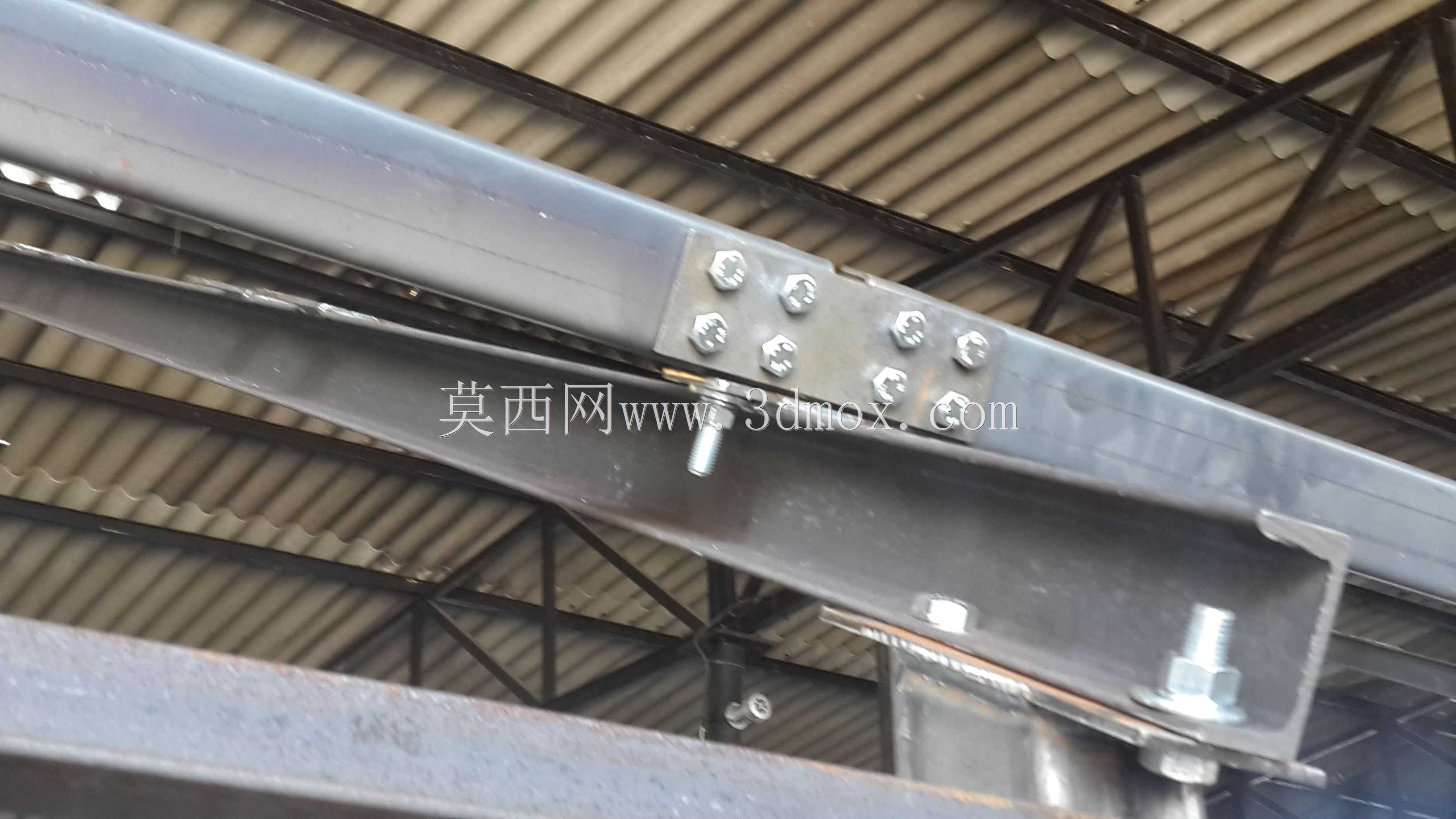

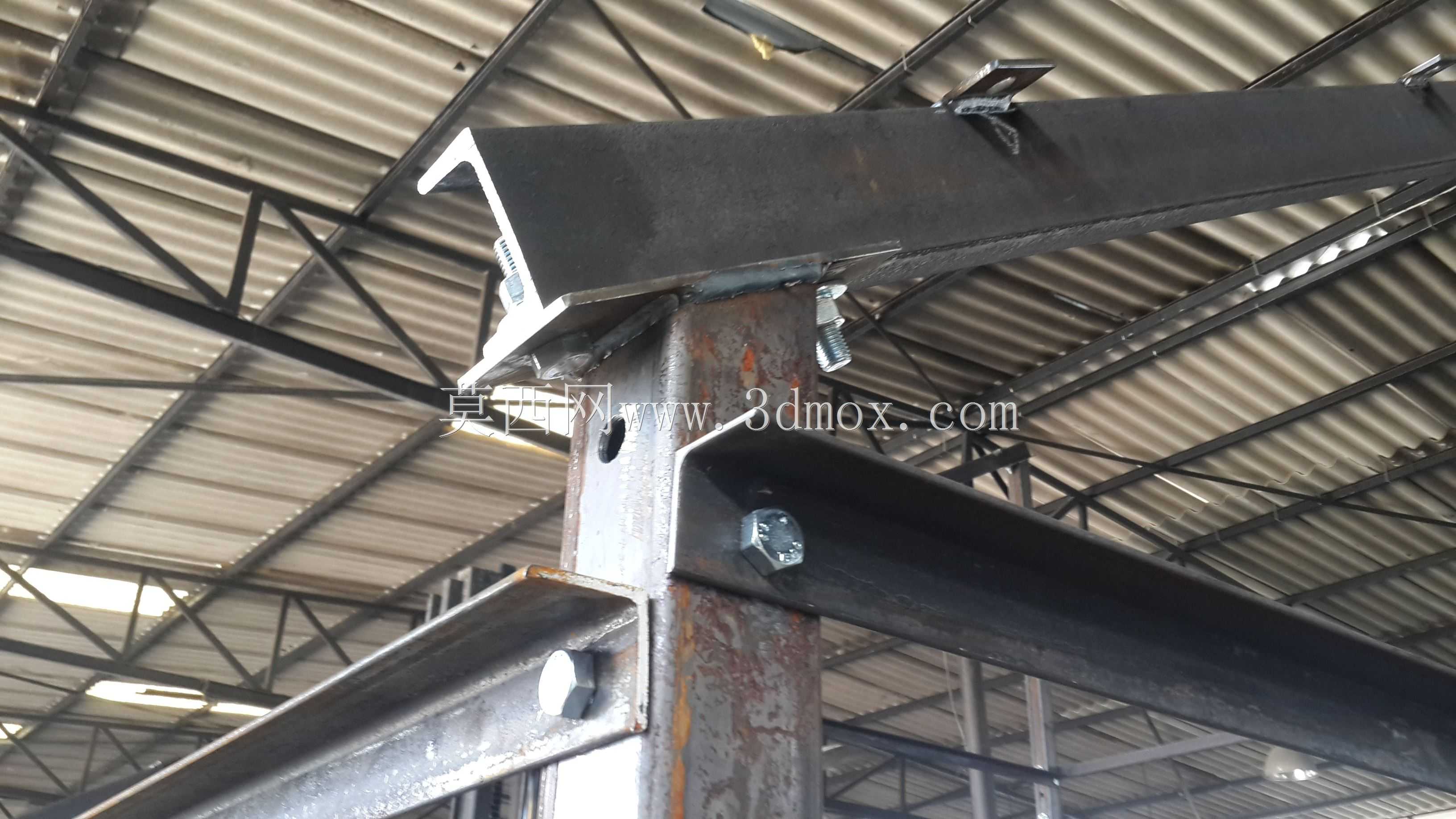

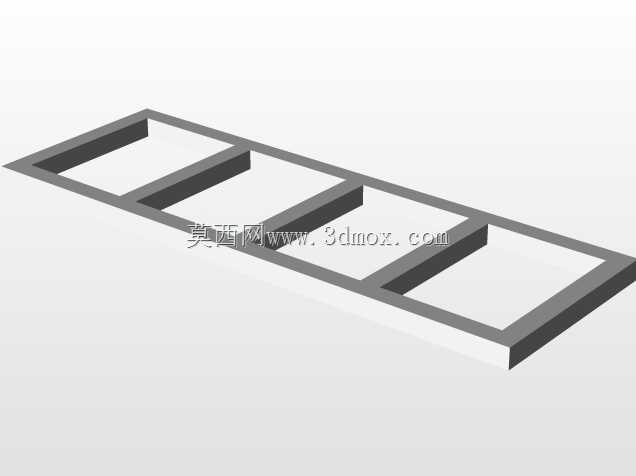

该结构主要应用于分布式工商业屋顶光伏电站、集中式地面光伏电站、离网型厂区自发自用供电系统等场景，可作为独立供电单元为厂区生产设备、公共照明设施、偏远区域作业站点提供清洁电力供给，也可多组阵列拼接组成兆瓦级光伏并网发电场，适配平原、缓坡、平屋顶等多种安装场地，能够在-40℃到60℃的环境温度区间内稳定承载组件运行，抵御常规风压、积雪荷载的外力影响。整套结构采用倾斜排布的安装逻辑，支架整体以热镀锌型钢作为主承力框架，搭配斜向支撑与横向连接杆件形成稳定的桁架受力体系，底部通过混凝土配重基座实现与安装面的固定，无需大面积破坏原有屋面或地面结构，降低现场施工的土建成本。设计阶段优先考虑组件的受光效率，结合国内大部分纬度区域的太阳高度角设置统一安装倾角，让每一块电池板在正午时段都能获得垂直入射的光照，同时板与板之间预留合理的检修间隙，既避免前后排组件在冬至时段产生阴影遮挡，也能为后期运维人员留出清洁、更换组件的操作空间。支架的杆件连接全部采用标准紧固件装配，所有型材的开孔位置都做了公差适配设计，现场施工时无需二次切割打孔，可按照装配流程快速完成整组结构的拼接，大幅缩短现场安装周期。结构的整体安装边界充分考虑运输与吊装的便利性，单组阵列的宽度控制在常规货运车辆的装载限值内，整体高度满足屋面安装的限高要求，不会超出厂区建筑的规划高度红线。支架的倾角设计同时兼顾了自然排水与积雪滑落需求，降雨时板面雨水可顺着倾斜方向快速排走，不会在板面积存形成水垢影响透光率，冬季积雪也能顺着倾斜板面自然滑落，减少人工除雪的工作量。整套结构的受力计算充分考虑了不同区域的风荷载、雪荷载极值，斜撑与主立柱的连接节点做了加强处理，能够抵御十二级阵风的冲击，避免极端天气下结构出现倾覆、变形的问题，保障光伏组件在全生命周期内的安装稳定性，为光伏发电系统的长期高效运行提供可靠的结构支撑。
