施工升降机双柱桁架式导轨结构

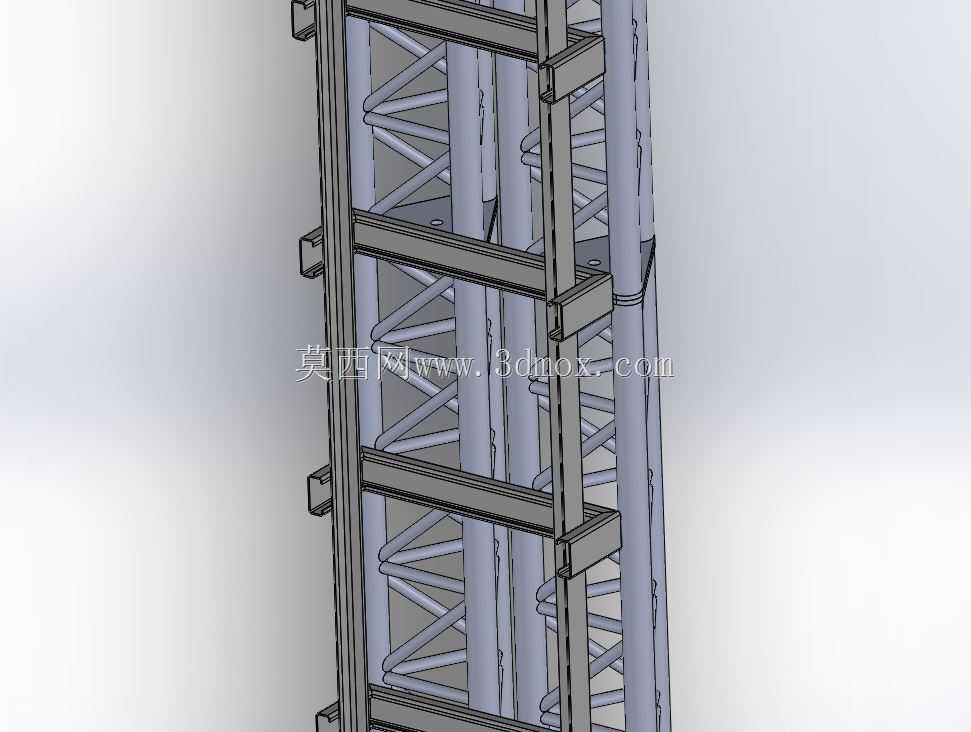

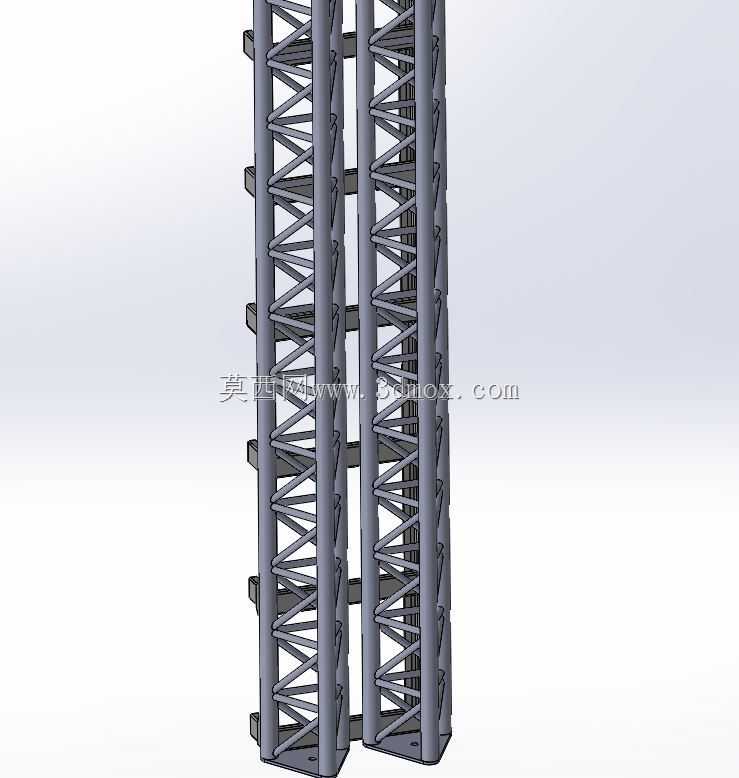

该结构为施工场景中配套垂直运输设备使用的导向承载构件，主要应用于建筑施工场地、大型设备安装现场、高耸构筑物检修作业等需要持续垂直输送人员与物料的场景，作为升降吊笼的运行依托载体，承担着导向、承重、抗倾覆的核心作用，是保障垂直运输作业平稳安全的关键基础部件。整体采用双柱并行桁架式构型，单柱主体为标准节拼接式格构结构，主弦杆采用等边角钢对接成型，腹杆采用三角交叉排布形式，通过连续焊接形成稳定的空间受力体系，相比单柱导轨结构，双柱并行的设计能够同时为两台升降吊笼提供独立运行轨道，大幅提升垂直运输的作业效率，同时双柱之间设置横向连接构件，强化整体结构的抗侧移能力，可抵御高空作业场景下的横向风载与吊笼运行产生的偏载作用力。设计过程中优先考虑了现场拼接的便捷性，单节标准节采用统一的端面法兰连接结构，连接孔位采用等距对称排布，可根据实际作业高度需求逐节拼接加高，无需额外定制非标准连接件，适配不同高度的作业需求；桁架结构的镂空设计一方面大幅降低了构件自身重量，减少高空安装作业的吊装负荷，另一方面能够有效降低风阻，减少强风环境下结构所受的横向风压，提升高空架设状态下的结构稳定性。从安装边界来看，该导轨结构底部需与预埋在混凝土基础上的地脚构件刚性连接，基础承载能力需匹配整体架设高度对应的总载荷，每间隔一定高度需设置附墙连接件，将导轨结构与建筑主体结构进行拉结，避免结构高度过高引发的失稳风险；导轨主弦杆的内侧设置连续的导向接触面，加工精度满足吊笼导向滚轮的滚动配合要求，运行过程中可将吊笼的运行轨迹限制在预设轨道范围内，避免吊笼出现偏摆、卡顿等问题。结构整体的受力经过反复校核，主弦杆的截面选型可满足额定载重下的轴向承压要求，交叉腹杆的排布可有效分散局部集中载荷，避免单根杆件受力过大引发的结构变形，横向连接构件的间距经过优化，既保证双柱之间的连接刚度，又不会额外增加过多的结构自重，兼顾了承载性能与安装便捷性，能够适配绝大多数中高层建筑施工场景下的垂直运输导向需求，也可经过参数调整后应用于工业厂房内固定升降设备、大型户外检修平台的配套导向结构中。
