手摇驱动剪叉式升降作业平台结构

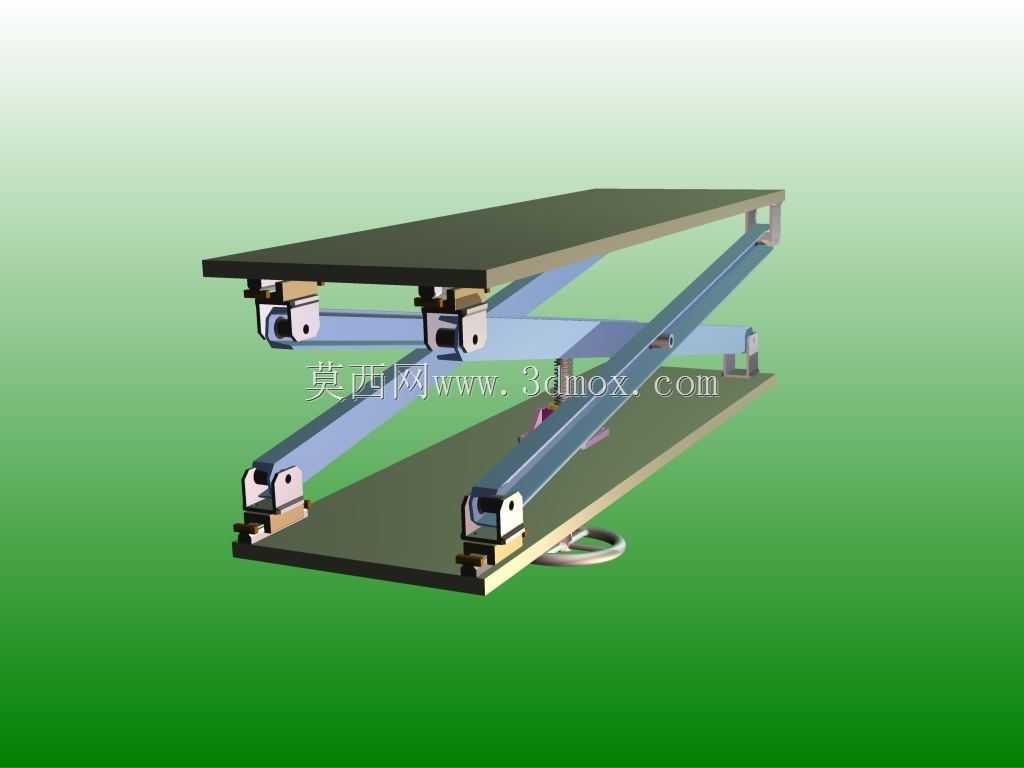

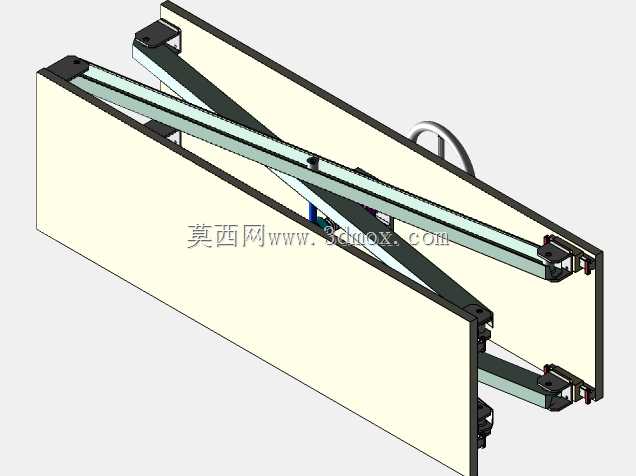

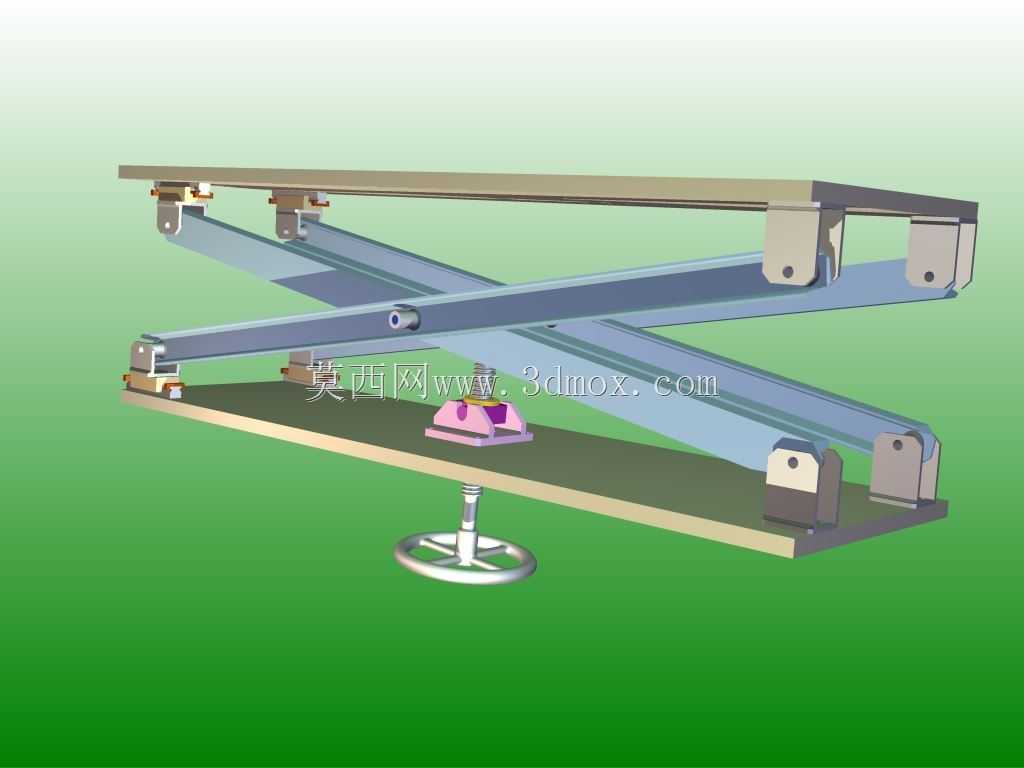

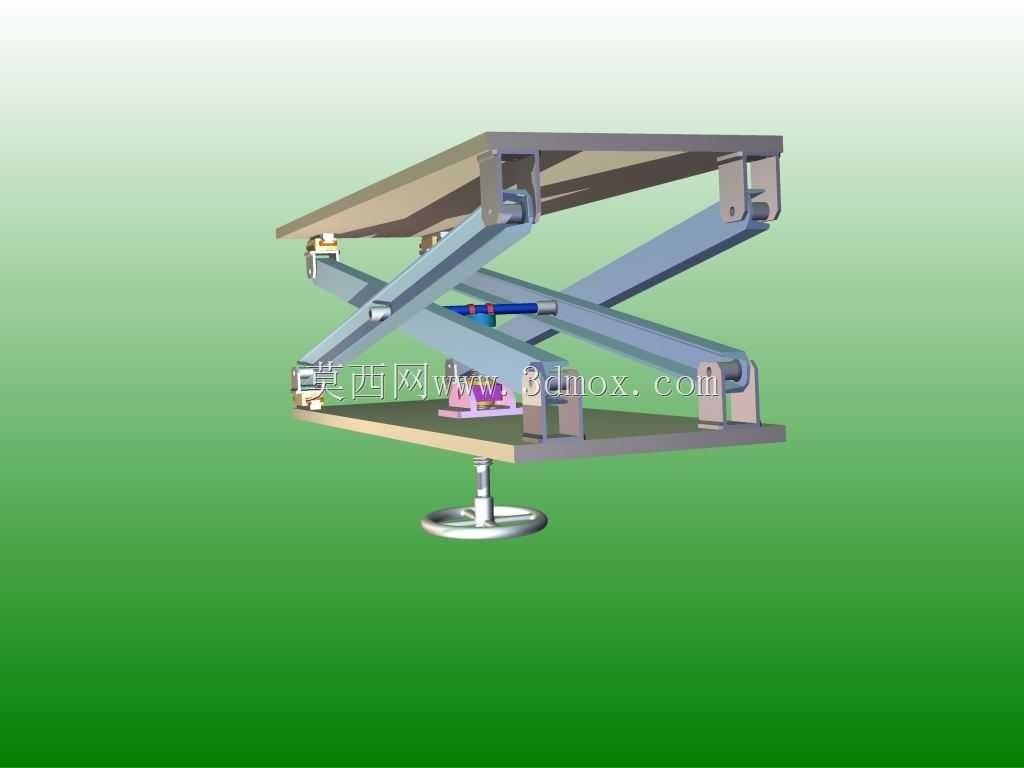

这款手摇驱动的剪叉式升降作业平台，是面向轻载作业场景开发的实用型举升设备，广泛适用于小型加工车间物料周转、实验室设备高度调节、轻型工装工位适配、仓储零散货品取放、维修作业小范围高度调整等场景，无需外接动力源即可完成高度调节，在无供电、防爆要求高、作业空间狭窄的场景下具备极强的适配性，可替代大型液压升降设备完成小载荷、低行程的举升作业，避免大设备占用过多作业空间、动力配套成本过高的问题。设备采用经典的双组剪叉铰接臂作为核心支撑结构，上下两层承载平台分别与剪叉臂的端部铰接，底部设置手摇驱动的丝杠调节机构，通过转动底部手轮带动丝杠进给，推动剪叉臂的铰接支点沿水平方向位移，从而改变剪叉臂的交叉夹角，实现上层平台的平稳升降，整个传动过程无冲击、无卡顿，升降过程中平台始终保持水平状态，不会出现侧偏、晃动摇摆的问题，保障放置在台面上的工件、设备不会滑落。从设计思路来看，这款升降台优先考虑了手动操作的省力性与结构稳定性，剪叉臂采用等长对称布置的刚性杆件，铰接点均配置耐磨衬套降低转动阻力，同时在剪叉臂的受力位置做了加强处理，避免长期承载出现杆件变形；底部的手摇丝杠采用梯形螺纹设计，具备可靠的自锁性能，当调整到目标高度后，无需额外锁止机构即可保持高度固定，不会因为台面载荷出现自动回落的问题，大幅提升使用安全性。在外形尺寸与安装边界上，这款升降台收拢状态下整体高度较低，可直接放置在平整的地面、工作台面上使用，无需额外做地脚固定，底部手轮的操作空间预留充足，操作人员站在设备侧面即可顺畅完成高度调节，不会出现操作干涉；上层平台的承载面做了平整处理，可根据使用需求加装工装夹具、防滑垫等配件，适配不同的作业需求，设备展开后的最大举升高度可覆盖常规轻载作业的高度调节范围，收拢后占用空间小，可灵活推移到不同作业位置使用，适配多工位轮换作业的需求。整体结构没有复杂的液压、电控组件，日常维护仅需定期给铰接点加注润滑脂即可，故障率极低，非常适合小载荷、频繁调节高度的作业场景使用，能够有效降低作业人员的搬抬强度，提升工位调整的效率。
