柯德印版配套用印版打标设备结构

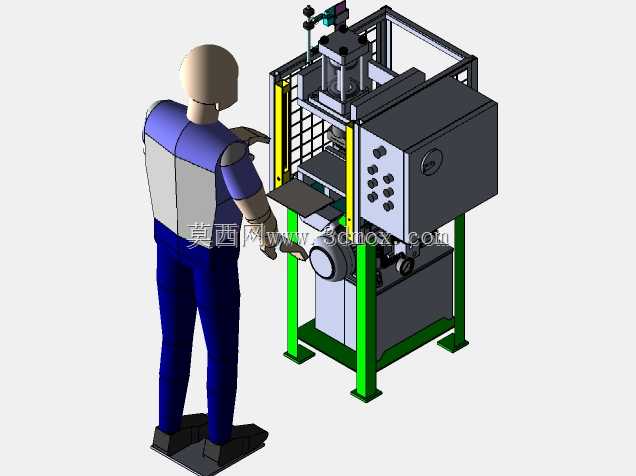

这款打标设备主要面向柯德印版的印版标识加工场景设计，适配印刷制版环节中印版的批次、规格标识打刻需求，在印刷前的印版预处理工序中，可完成不同厚度金属印版表面的永久性标识作业，避免印刷生产过程中印版混用、错配的问题，保障多批次印刷作业的版材管理效率。设备整体采用框架式防护结构，外围设置格栅式安全防护栏，既能够观察内部打标作业状态，也可防止作业过程中人员误入加工区域引发安全风险，防护栏的安装孔位采用标准化间距设计，可根据现场安装空间调整单侧防护栏的伸出长度，适配不同车间的布局边界。设备核心打标执行组件采用垂直升降布局，打标头的下行行程预留了足够的调节余量，可适配10mm至50mm厚度区间的不同规格印版，打标头下方设置可抽拉的承托平台，平台表面做防滑耐磨处理，印版放置后可通过侧边的快速定位挡块完成位置校准，无需反复调整对位，缩短单件印版的上料准备时间。设计过程中重点考量了印版表面的平整度适配问题，打标头的压力输出采用分级可调结构，针对不同硬度的印版基材可匹配对应的打标压力，避免压力过大造成印版表面变形、压力过浅导致标识模糊脱落的问题，打标头的横向移动导轨采用高精度线性导轨，移动重复定位精度控制在0.02mm以内，可保证标识字符的边缘整齐度，满足印刷行业对印版标识清晰度的要求。设备侧边预留了电控组件的安装空间，整体安装底座的固定孔位采用通用化布局，可直接固定在常规的车间工作台面，也可搭配独立支架落地安装，设备的外接气路、线路接口统一设置在机身后侧，布线时可沿车间墙面或设备支架走线，避免管线外露影响作业动线。设备的蓝色储料/除尘组件设置在机身侧方，可收集打标过程中产生的微量金属碎屑，避免碎屑附着在印版表面影响后续印刷质量，防护门采用开合式结构，日常维护时可直接打开防护门对打标头、导轨组件进行润滑保养，无需拆解整体防护结构，降低日常运维的操作难度。
