丝网印刷网版烘干架设备结构设计

该设备是面向丝网印刷生产场景设计的网版烘干承载装置，主要应用于丝印工序中网版涂布感光胶、清洗或覆墨后的干燥环节，解决传统平放烘干带来的胶层流平不均、网面沾染杂物、干燥效率低下的行业痛点，适配中小规模印刷车间、制版工坊的日常制版作业需求，可同时承载多块不同规格的丝网印版完成批量干燥作业。

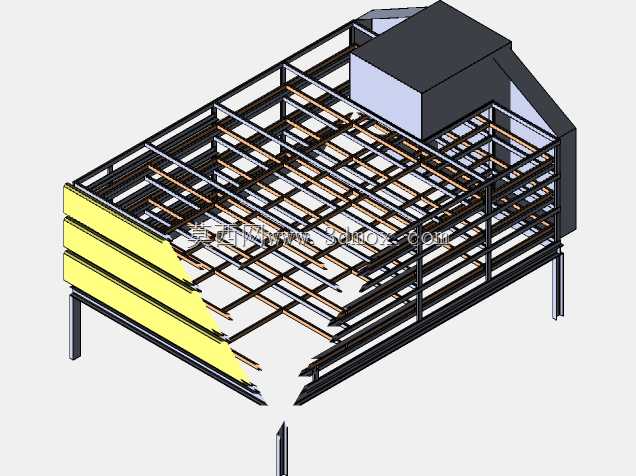

从实际用途来看，设备核心作用是为待烘干的丝网印版提供分层倾斜放置的承载空间，配合顶部的热风发生单元形成定向流动的干燥气流，让网版表面的水分、感光胶溶剂能够均匀快速挥发，避免网版因平放接触支撑面产生的脏污、胶层厚薄差问题，同时分层排布的结构能够最大化利用竖向空间，减少烘干环节的车间占地面积，提升单位面积的制版产能。

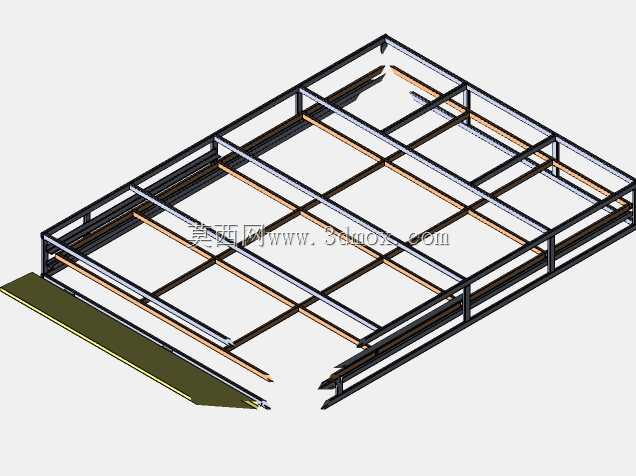

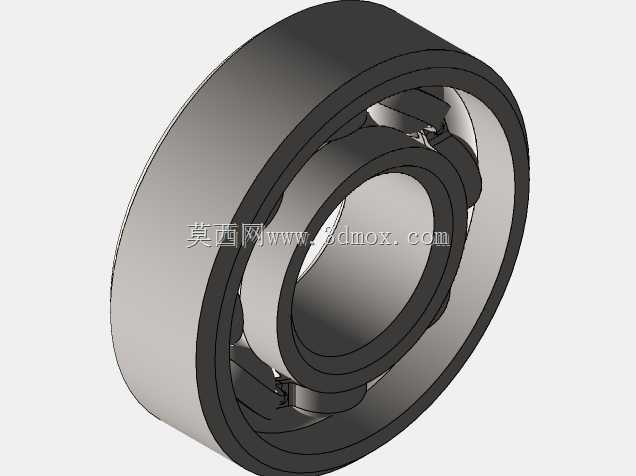

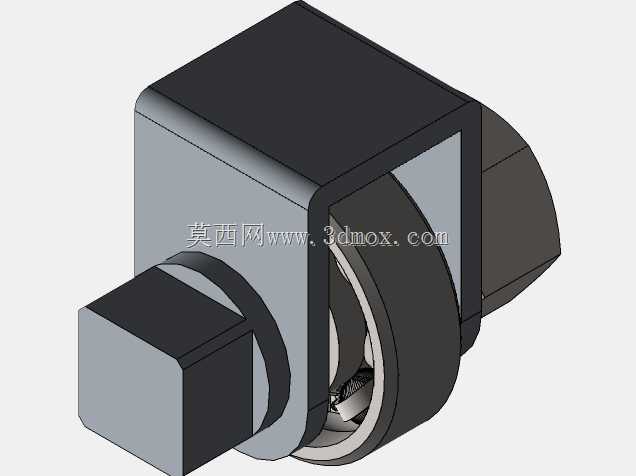

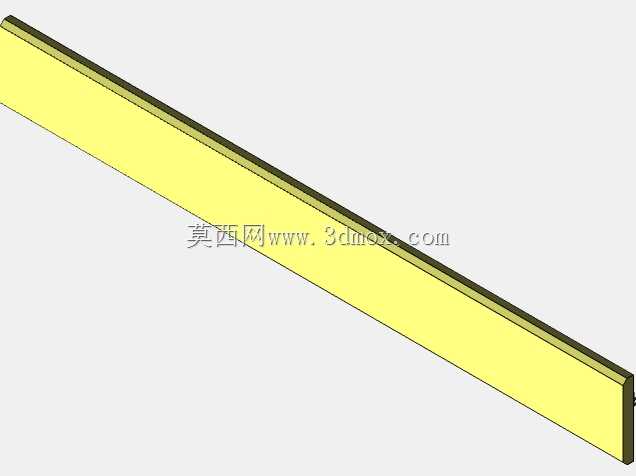

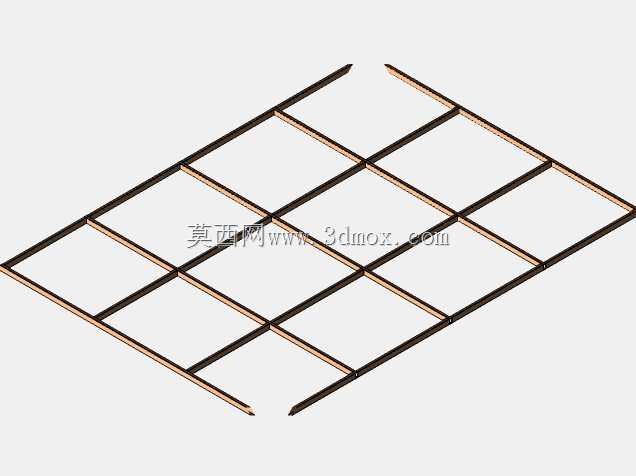

在功能特性设计上，设备采用多层倾斜承托结构，每层承托条采用耐磨低摩擦材质，既保证网版放置时的顺滑推拉，又不会刮伤网框边缘；顶部集成的热风腔体采用侧出风导流设计，能够让热风顺着网版倾斜方向逐层向下流动，避免直吹网面导致的感光胶起皱、开裂问题；框架整体采用型钢焊接成型，底部设置可调支撑脚，可根据车间地面平整度调整设备水平度，防止网版放置后出现滑移偏位；侧面预留的开放空间方便操作人员取放不同位置的网版，无需挪动其他待烘干工件，操作动线流畅无阻碍。

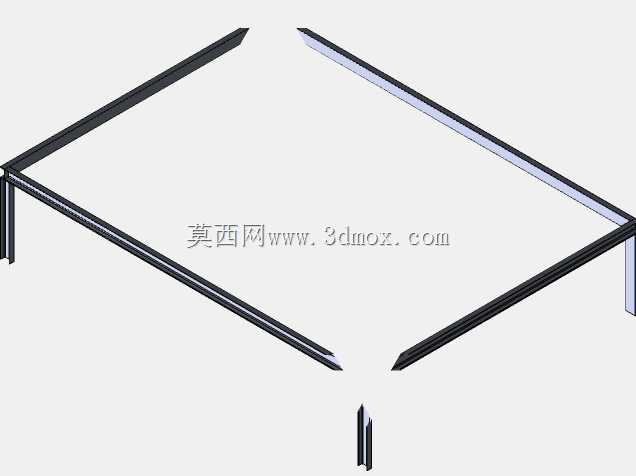

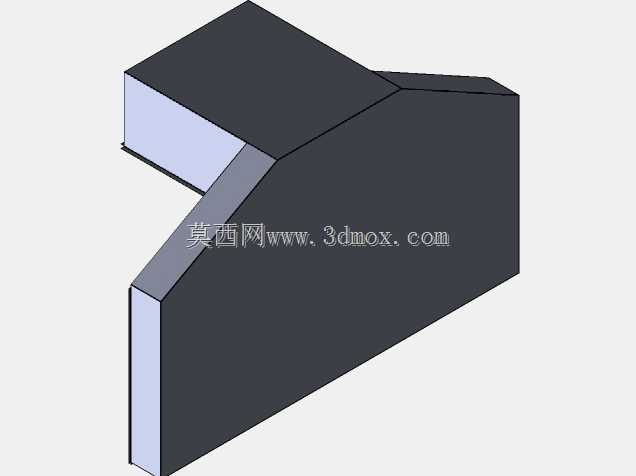

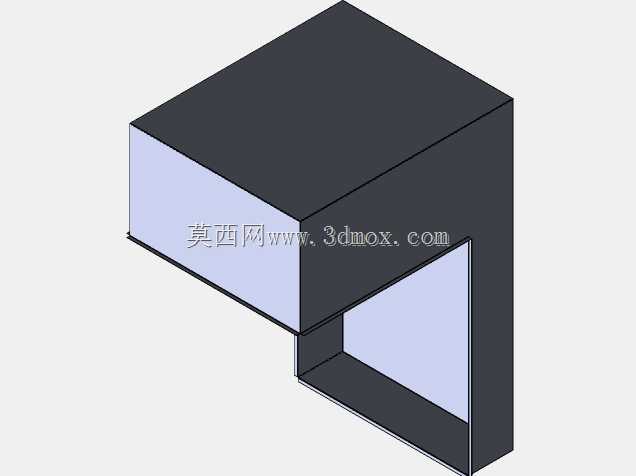

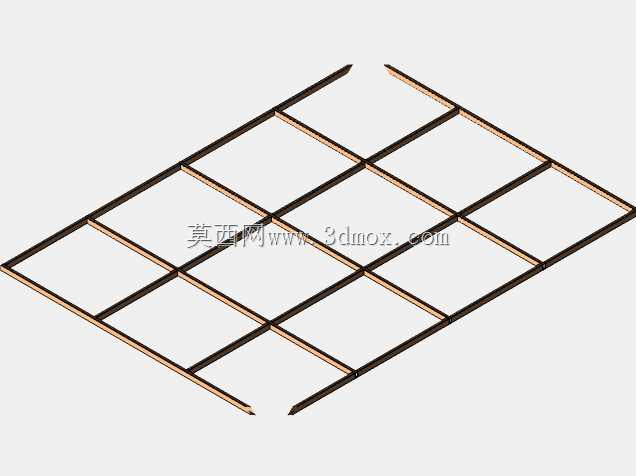

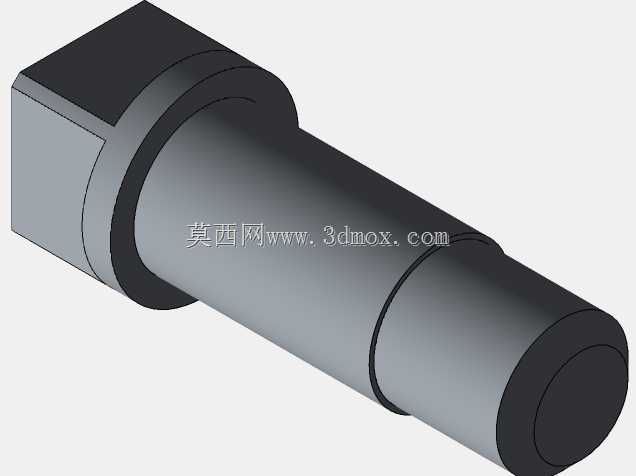

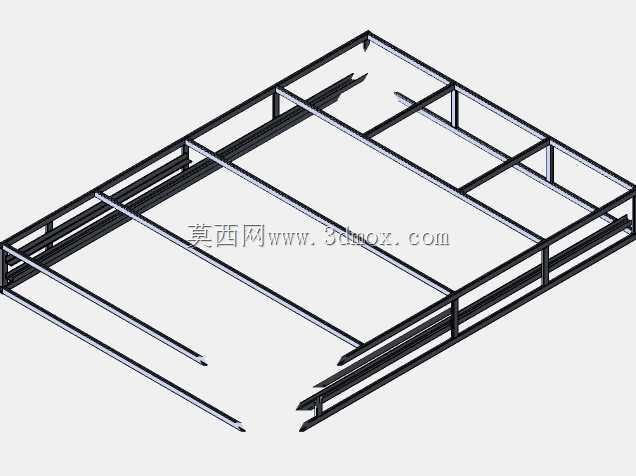

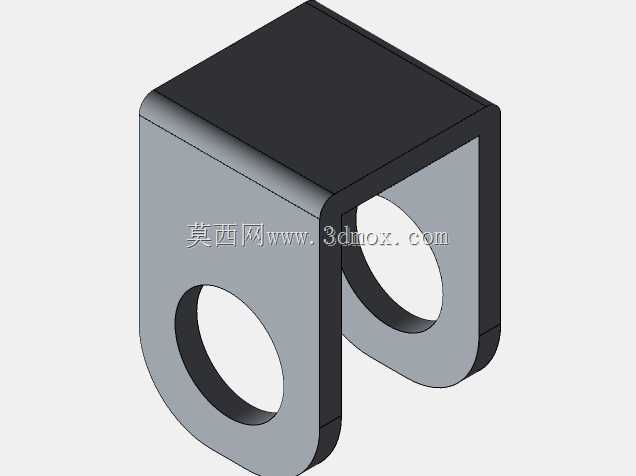

设计思路上优先考虑了生产场景的实用性，整体框架采用模块化拆分设计，承托层的间距可根据常用网版的尺寸进行灵活调整，适配从小幅面电子线路板丝印网版到大尺寸广告喷绘丝印网版的不同烘干需求；结构受力经过合理排布，主承重梁采用矩形型钢，承托条采用轻质高强度型材，在保证整体承载能力的前提下尽可能降低设备自重，减少安装搬运的难度；顶部热风单元采用外挂式集成设计，后期维护时可直接拆卸检修，无需拆解整体框架，降低设备的运维成本。

从安装边界与尺寸适配来看，设备整体采用立式长方体布局，宽度方向适配常规车间通道的通行宽度，深度方向预留足够的网版放置深度，可容纳最大幅面的常规工业丝印网版，高度方向符合成年操作人员站立操作的舒适取放高度，无需额外垫高或挖坑安装，直接放置在平整的水泥地面即可投入使用；设备与周边墙体、其他生产设备预留半米以上的通风间隙即可保证热风循环顺畅，无需额外搭建专用烘干房，能够快速融入现有丝印生产线的布局中，适配不同规模生产场地的安装条件。
