FF12型滚珠丝杠端部支撑固定座结构

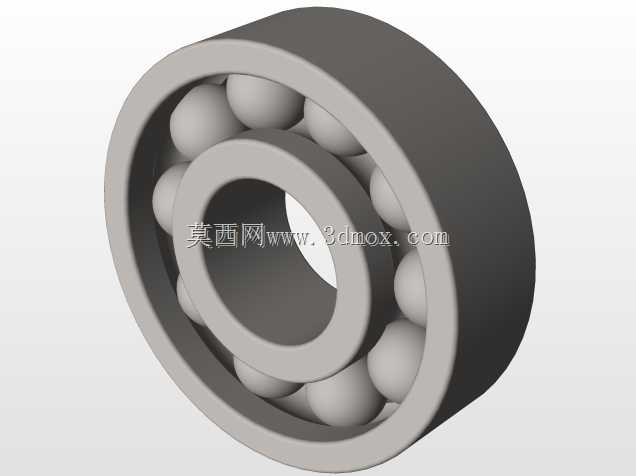

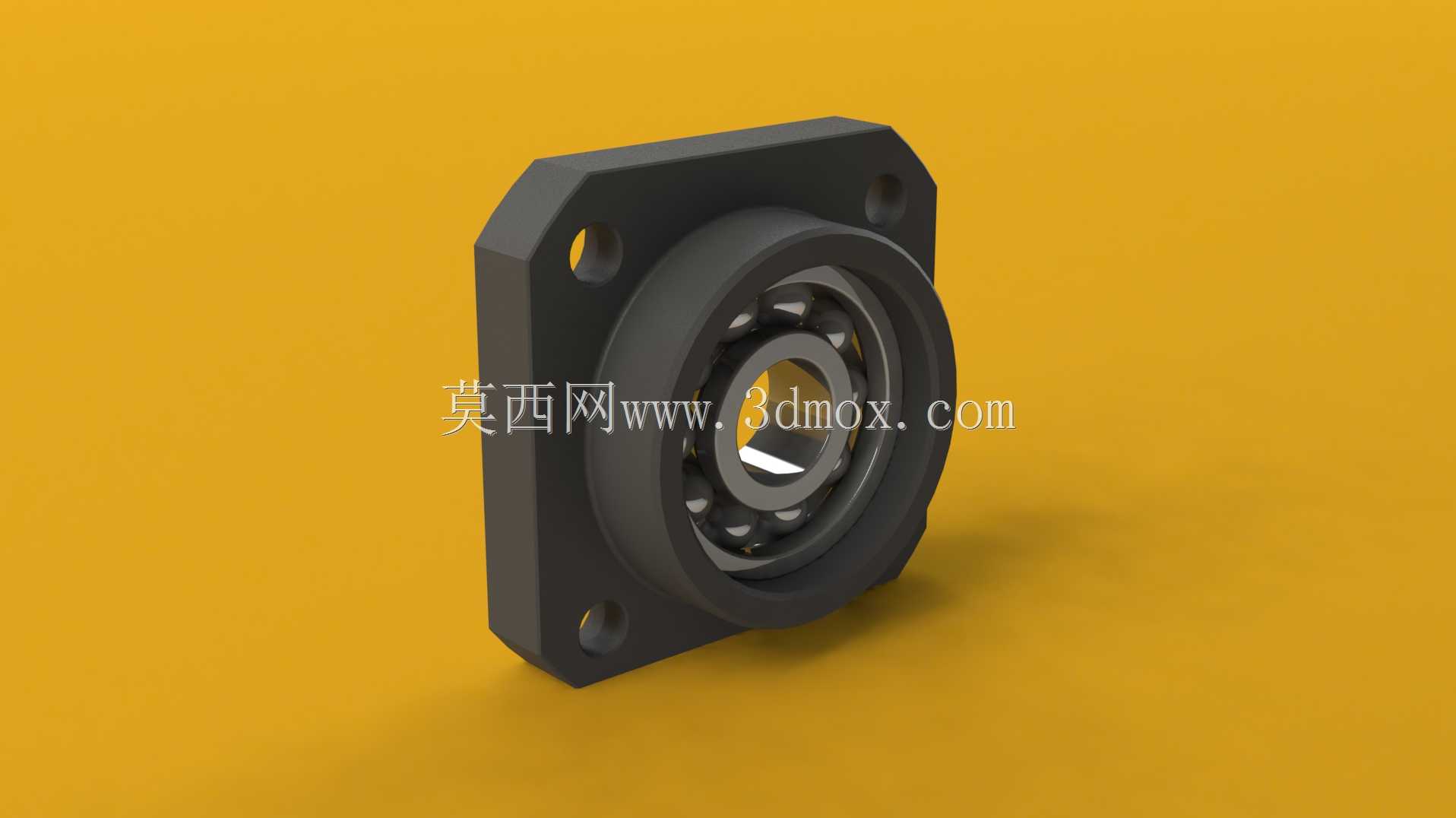

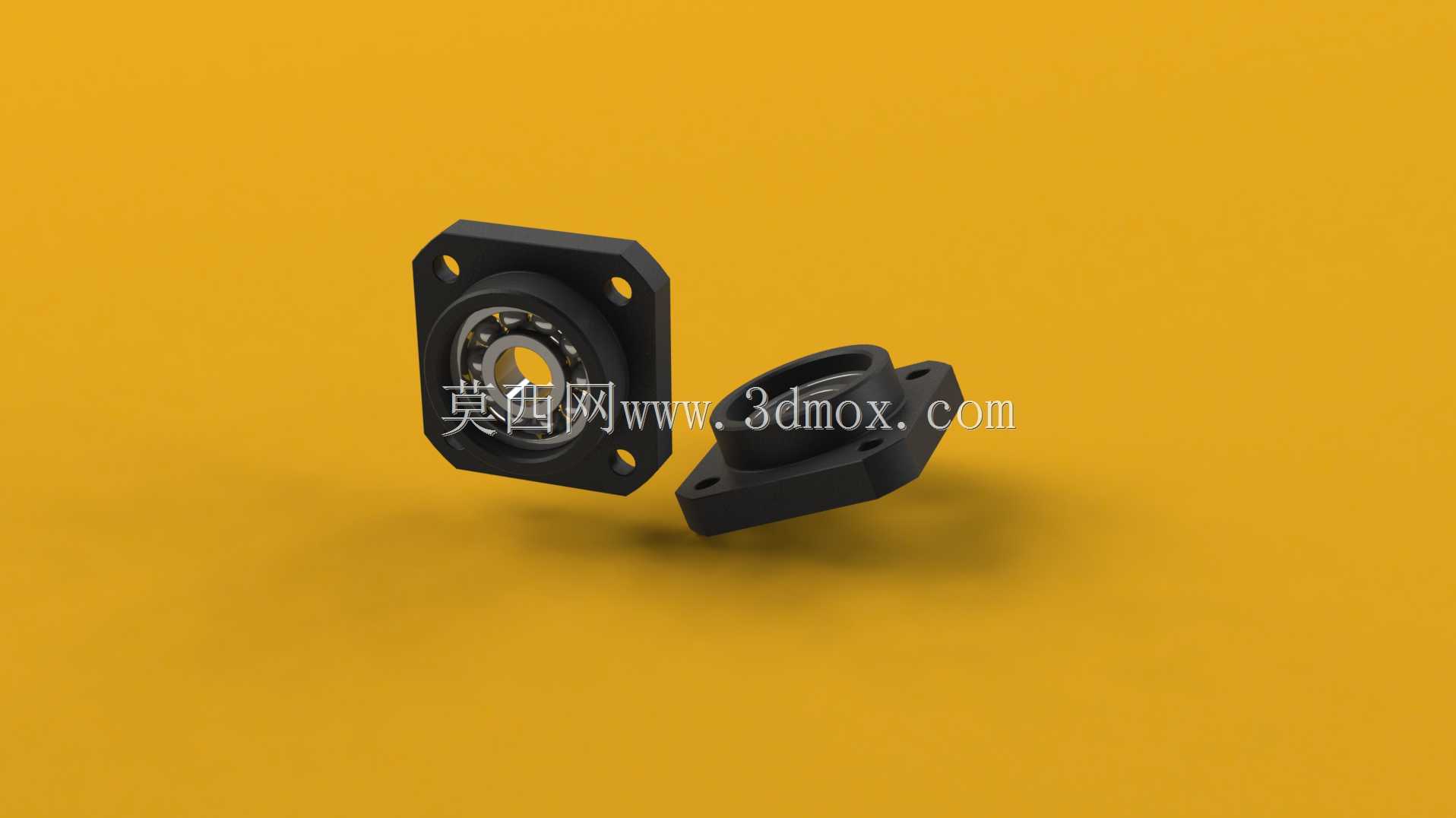

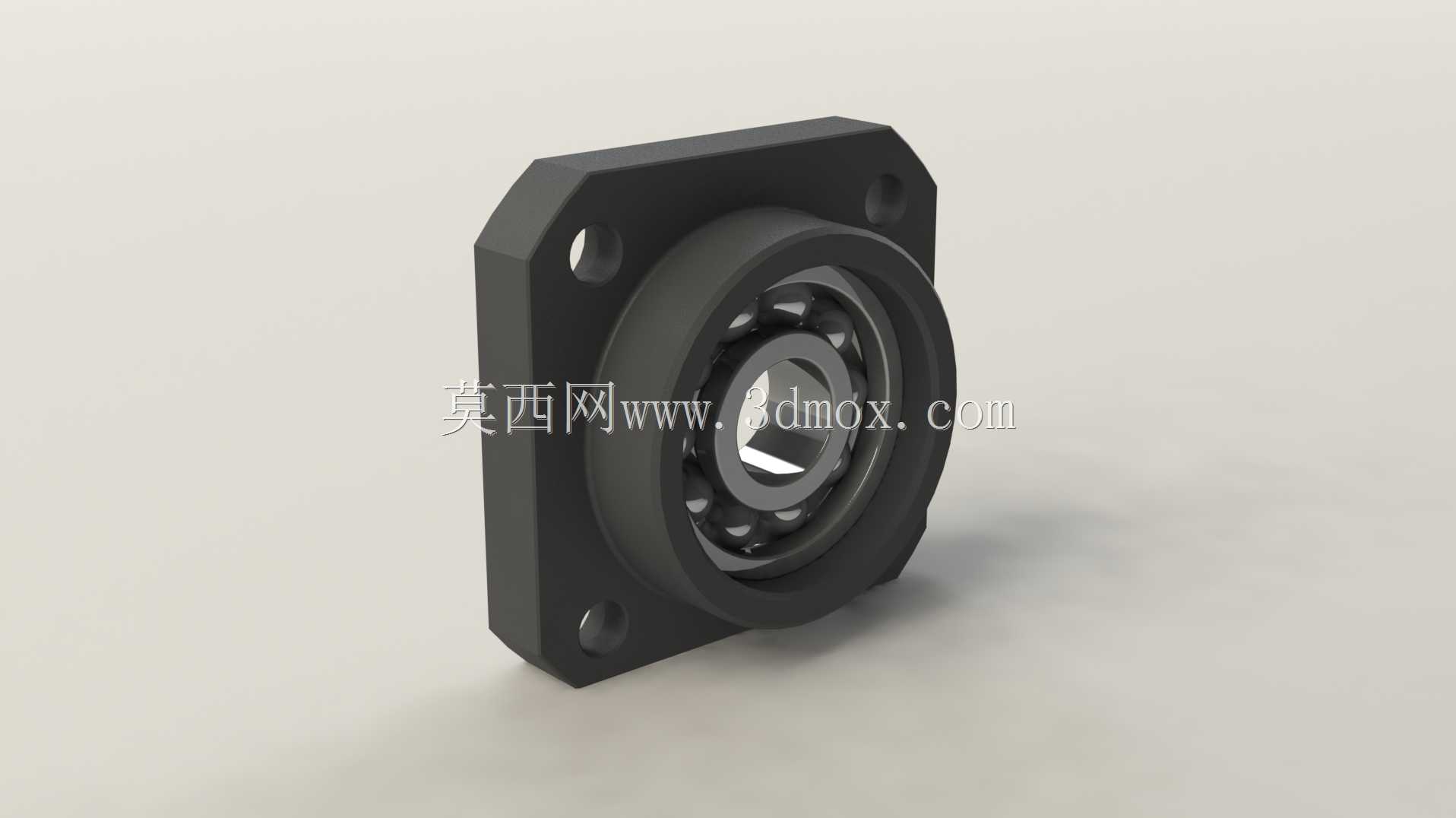

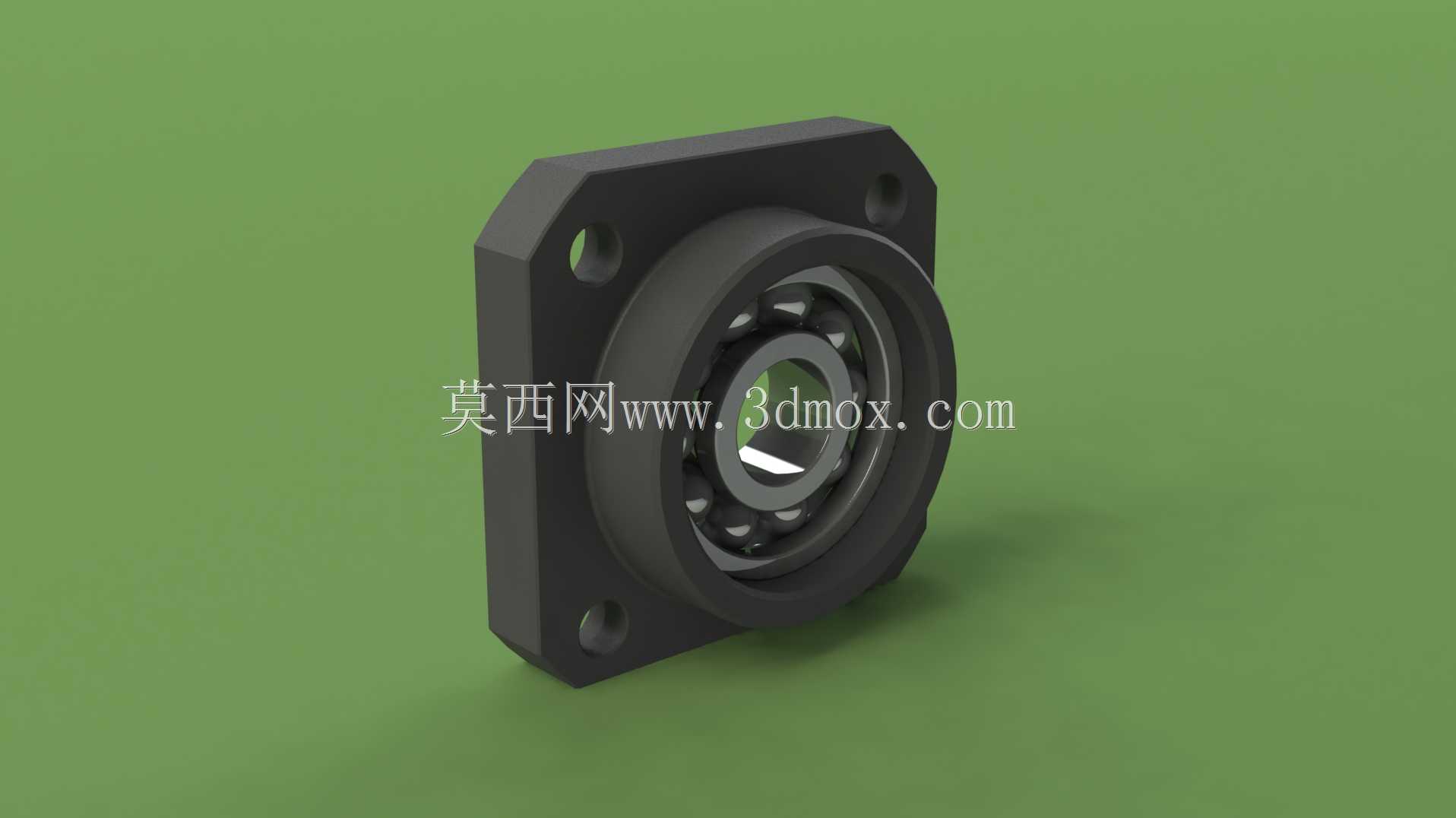

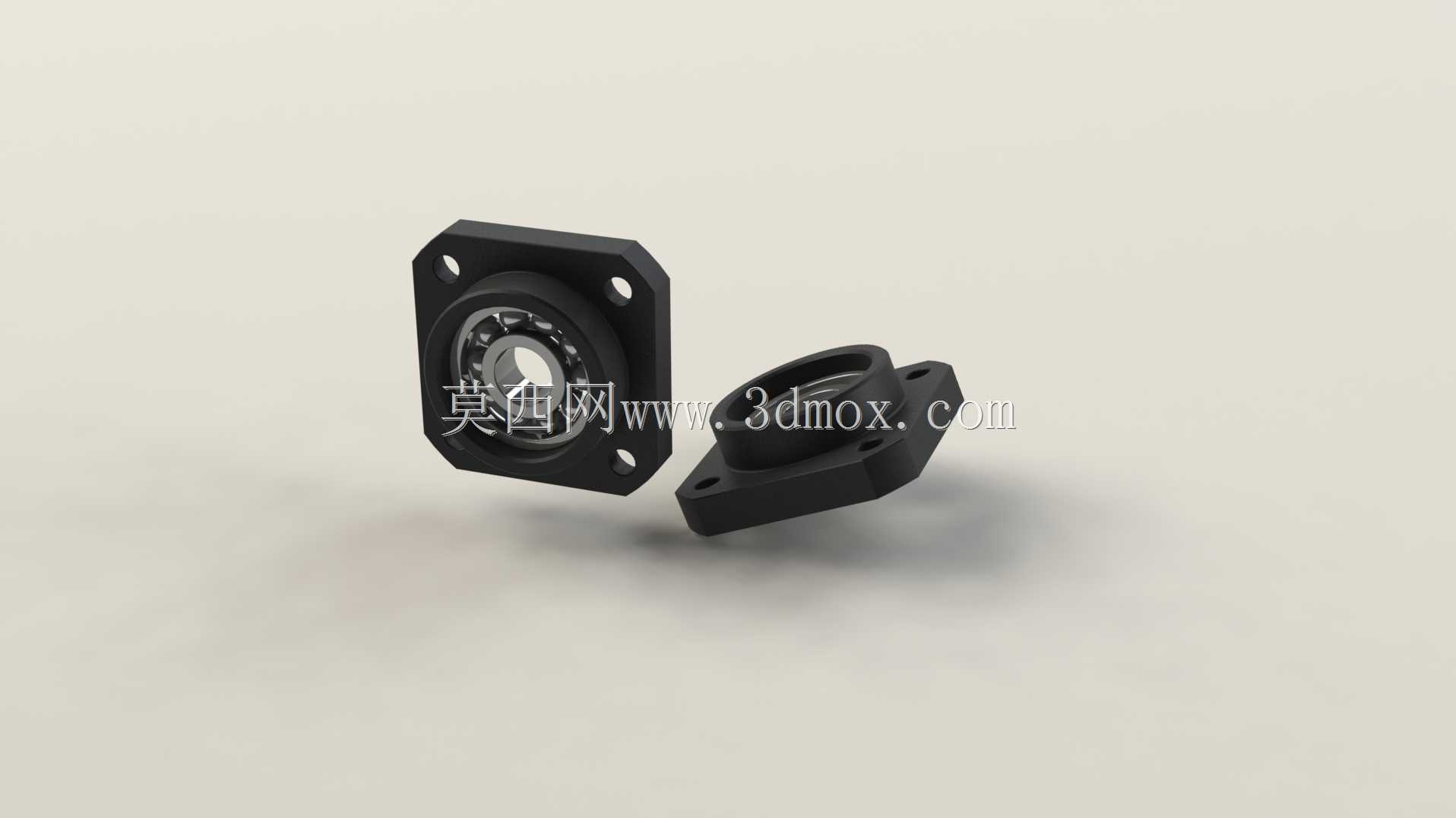

在数控加工设备、精密直线传动模组、自动化点胶与贴片设备的传动链路中，滚珠丝杠作为将旋转运动转化为高精度直线运动的核心部件，其端部的支撑固定结构直接决定了整套传动系统的回转精度、运行刚性与抗振性能，FF12规格的滚珠丝杠支架正是适配小直径12mm规格滚珠丝杠固定端的专用支撑构件，承担着轴承定位、载荷传递、安装基准统一的核心作用。从实际应用场景来看，这类支撑座广泛部署在桌面型数控雕刻机、小型立式加工中心Z轴传动端、3D打印设备高精度运动轴、电子制造行业的精密取放模组中，尤其适配行程在100mm至800mm区间的短中距直线传动场景，能够有效抵消丝杠高速回转时产生的径向跳动与轴向窜动，避免丝杠因悬臂结构出现挠曲变形，保障传动过程的重复定位精度稳定在0.02mm以内。从产品功能特性来看，该支架采用一体化方形法兰结构设计，本体为高强度合金结构钢材质，经发黑防锈处理适配车间多油多尘的作业环境，内部集成适配标准角接触球轴承的安装腔室，可同时承受径向载荷与双向轴向载荷，轴承位的加工同轴度公差控制在0.01mm范围内，确保轴承压装后不会出现偏磨问题。从设计思路层面，该结构充分考虑了现场安装的便捷性与后期维护的便利性：法兰端面上设置四个对称分布的沉头安装孔，可直接通过内六角螺栓固定在设备安装立板上，无需额外加工定位台阶，安装孔的位置度公差经过严格校核，能快速与设备基准面完成对齐；支架朝向丝杠的一侧设计有轴承挡边，可限制轴承外圈的轴向位移，另一侧预留了轴承压盖的安装空间，后期更换轴承时只需拆卸压盖即可完成操作，无需整体拆解支架。从外形尺寸与安装边界来看，该支架整体为方形切角结构，法兰对角线尺寸适配常见的28mm安装孔距，本体厚度控制在18mm，不会过多占用设备轴向安装空间，中心轴承孔的直径严格适配FF12规格对应的标准轴承外径，安装时需保证支架安装面与丝杠轴线的垂直度公差不超过0.02mm/100mm，避免因安装偏斜导致丝杠运转阻力增大、轴承提前失效的问题，同时支架的侧边预留了润滑脂加注通道，可定期向内部轴承补充润滑脂，延长支撑结构的整体使用寿命。
