机床主轴中心位置精密找正控制工具

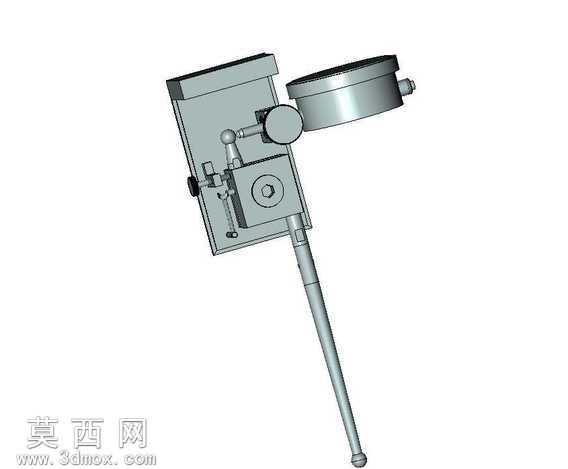

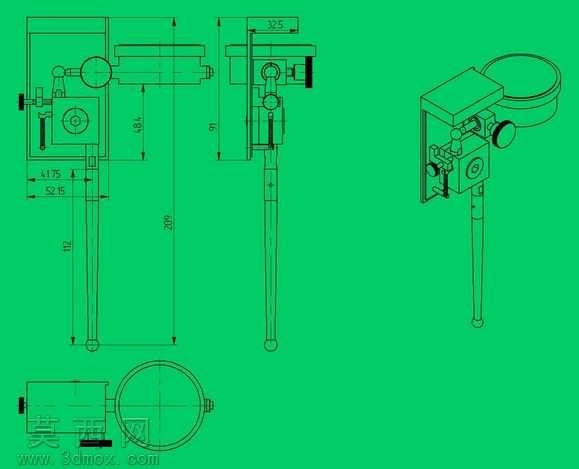

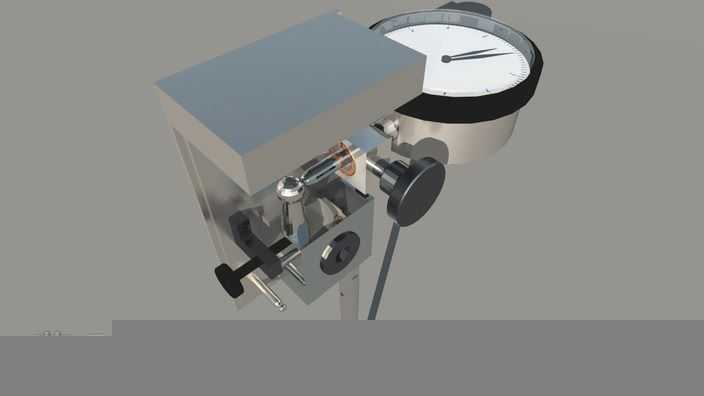

本模型为机床主轴中心位置精密控制找正工具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工装配的公差配合要求，对每一处零件的尺寸、装配间隙都做了精准的参数约束，确保模型可直接对接生产加工的图纸输出需求。模型渲染阶段采用金属哑光、玻璃表盘、工程塑料旋钮三类差异化材质，主体金属结构件赋予磨砂不锈钢材质，还原加工工装的金属质感与表面处理效果，百分表表盘采用高透玻璃材质搭配哑光黑色表圈，清晰呈现表盘刻度的细节特征，调节旋钮采用黑色哑光工程塑料材质，通过材质粗糙度、反光度的参数调整，让不同部件的视觉区分度清晰，整体渲染效果贴近真实工业工装的实物观感。从结构设计来看，该工具整体分为夹持固定模块、百分表检测模块、多维度调节模块三个核心部分：夹持固定模块采用侧压式锁紧结构，可稳定装夹在机床床身或固定基准面上，保证检测过程中基准不发生偏移；百分表检测模块通过刚性连接臂与调节结构相连，测头可垂直抵靠在主轴圆周面上，通过表盘读数直观反馈主轴的位置偏移量；多维度调节模块设置了横向、纵向两个方向的精密调节旋钮，搭配燕尾槽导向结构，可实现百分表位置的微米级微调，同时设置了锁紧机构，调节到位后可快速锁定位置，避免检测过程中出现位置窜动。设计思路围绕机床主轴、精密加工设备的中心定位需求展开，针对传统中心找正操作效率低、精度依赖操作人员经验的痛点，将百分表检测与可调式工装结合，无需复杂的打表操作流程，一次装夹即可完成主轴X、Y两个方向的中心位置校准，可适配铣床主轴、SIP精密机等多种加工设备的中心定位需求，也可用于同心度检测、加工定位基准找正等场景，结构紧凑操作便捷，能有效降低精密加工前的找正辅助时间，提升定位精度的一致性，避免人工找正带来的人为误差。建模过程中对所有活动部件都做了运动仿真约束，可直观模拟旋钮调节、表架移动、锁紧固定的全操作流程，清晰展示工具的工作原理与操作逻辑，各零件之间无干涉问题，装配关系符合实际机械装配的工艺要求。
