高精度辛辛那提无心磨削设备结构

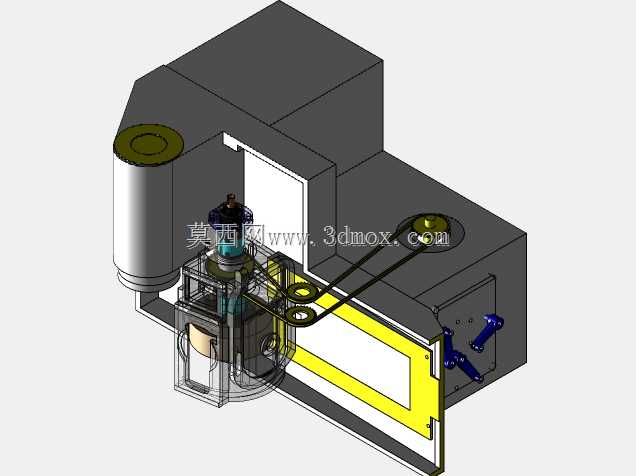

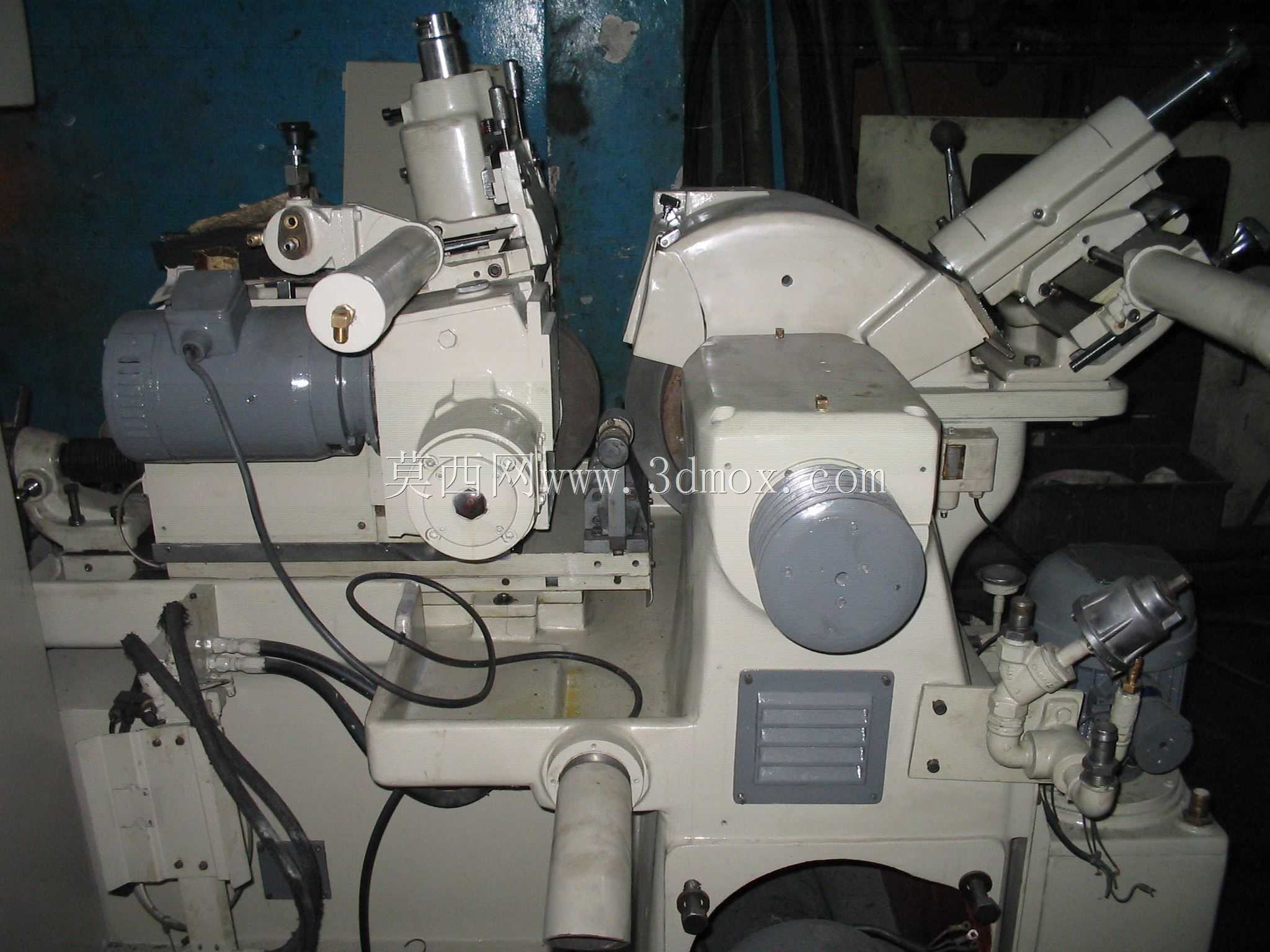

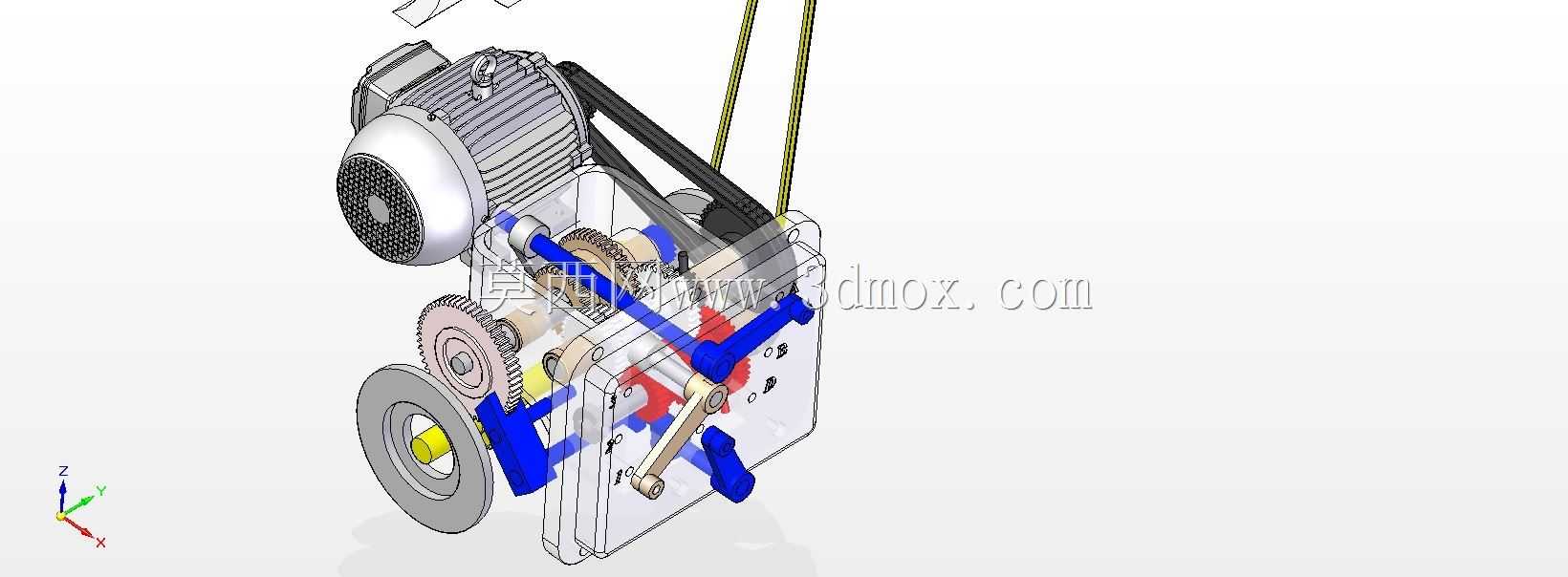

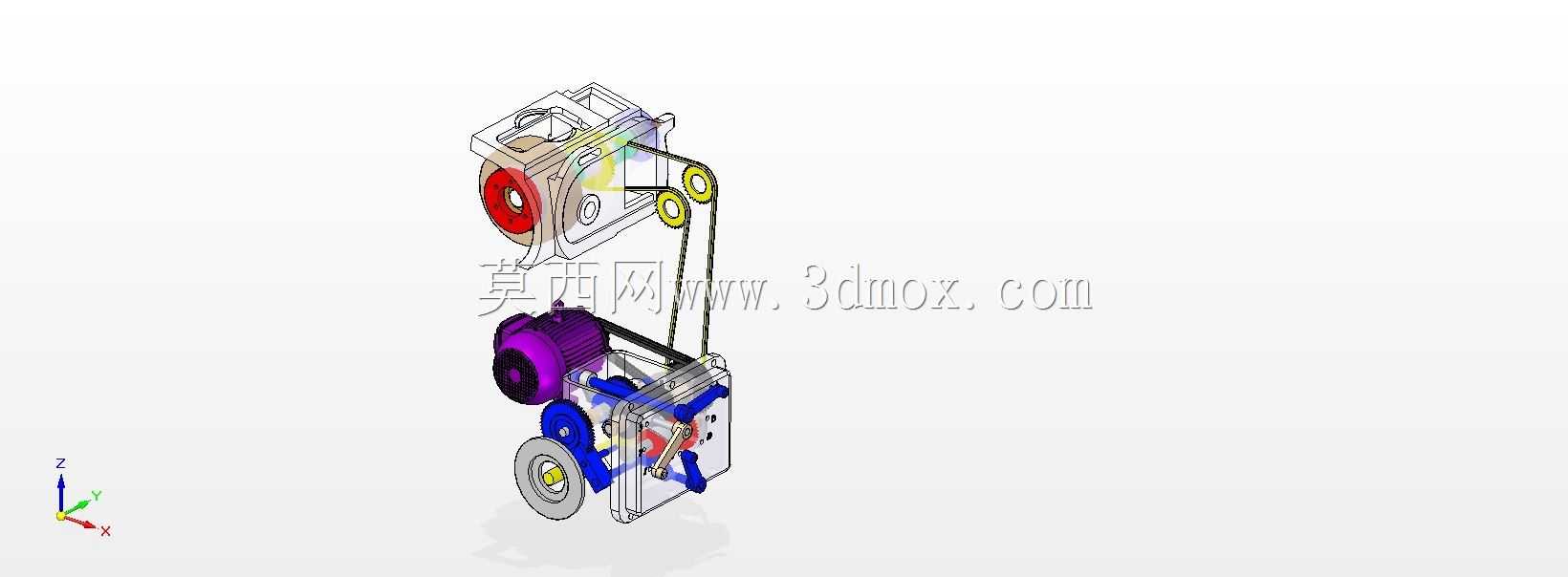

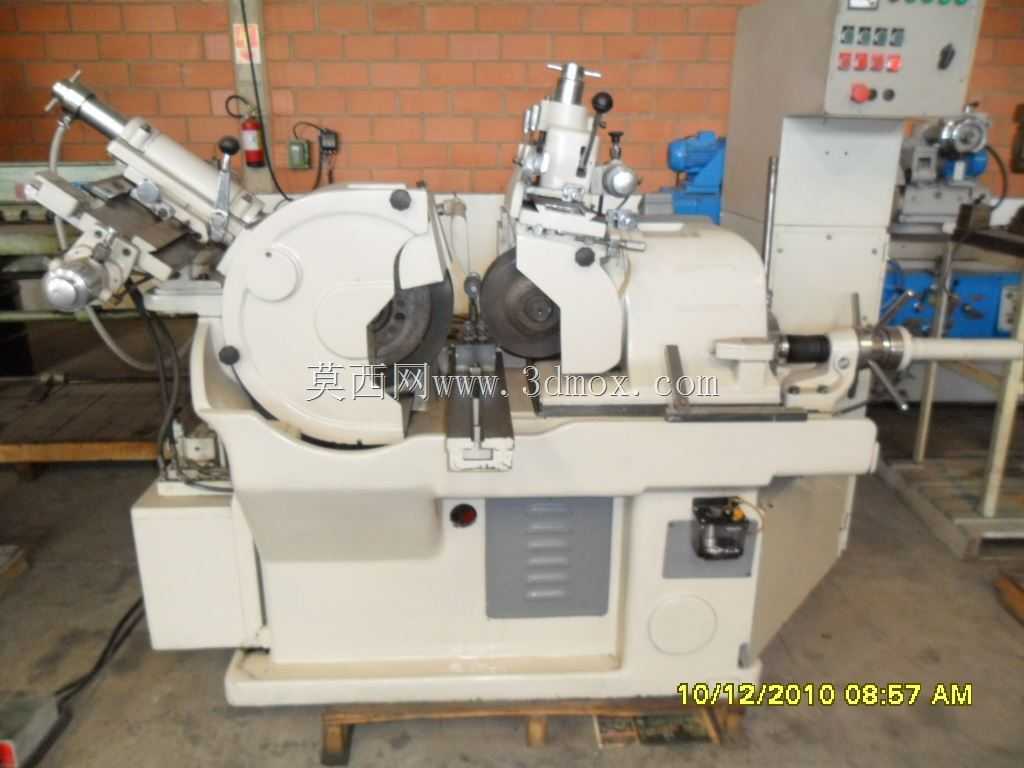

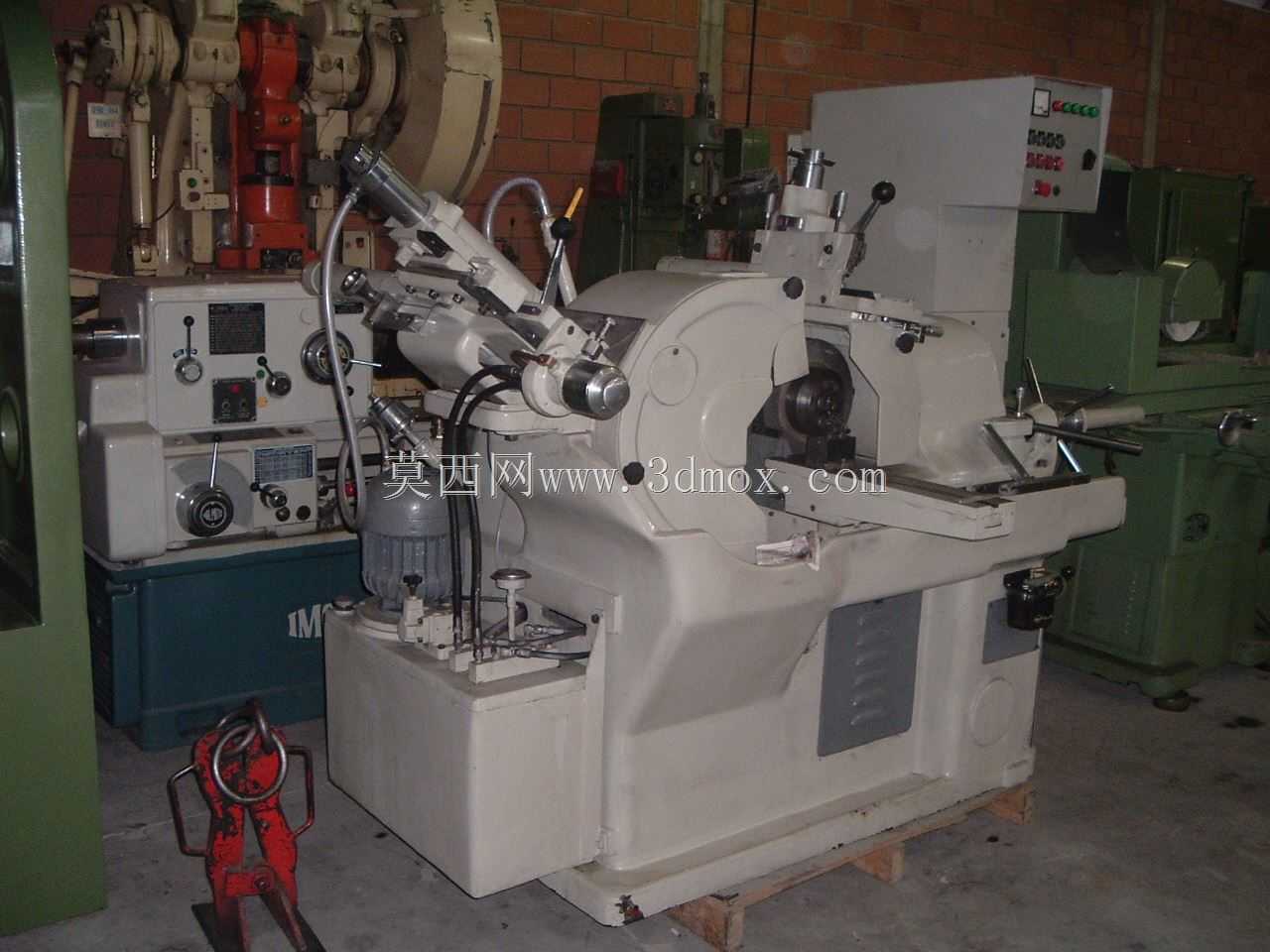

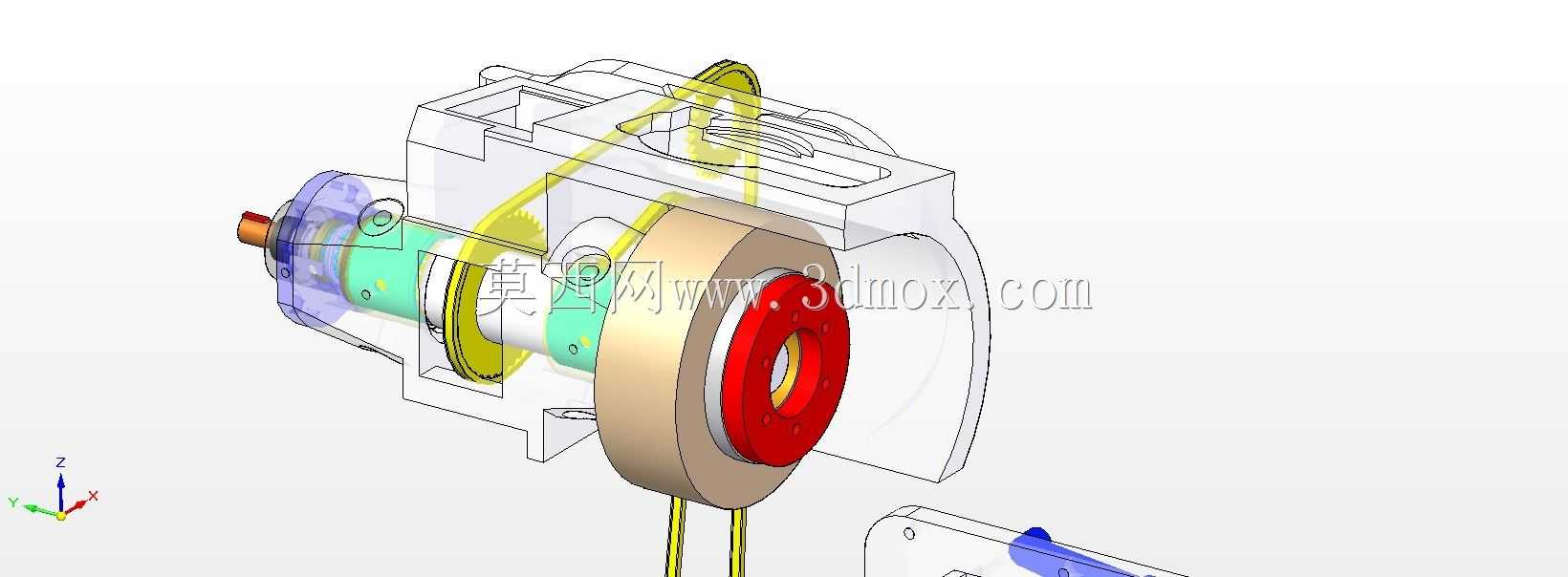

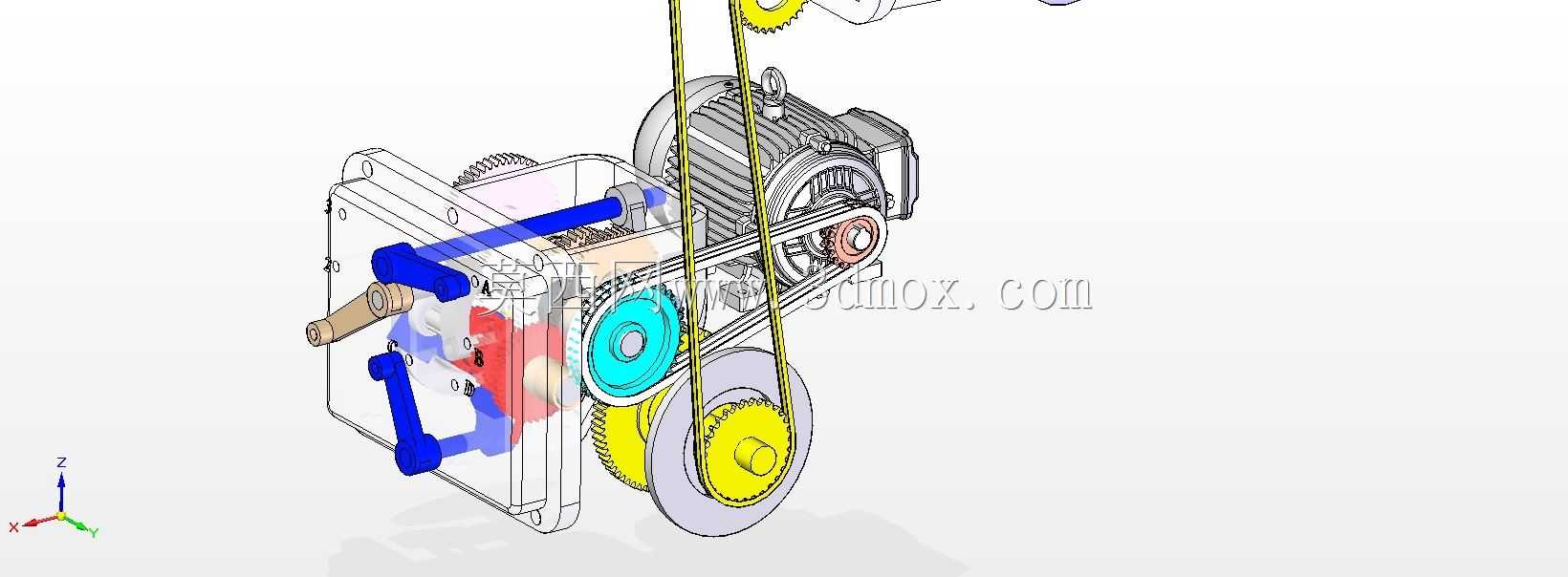

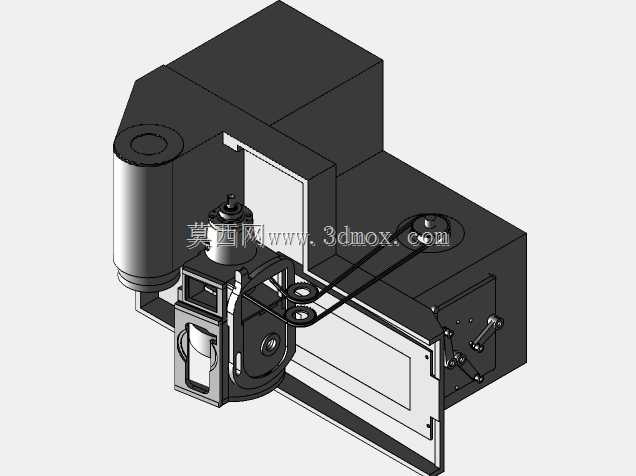

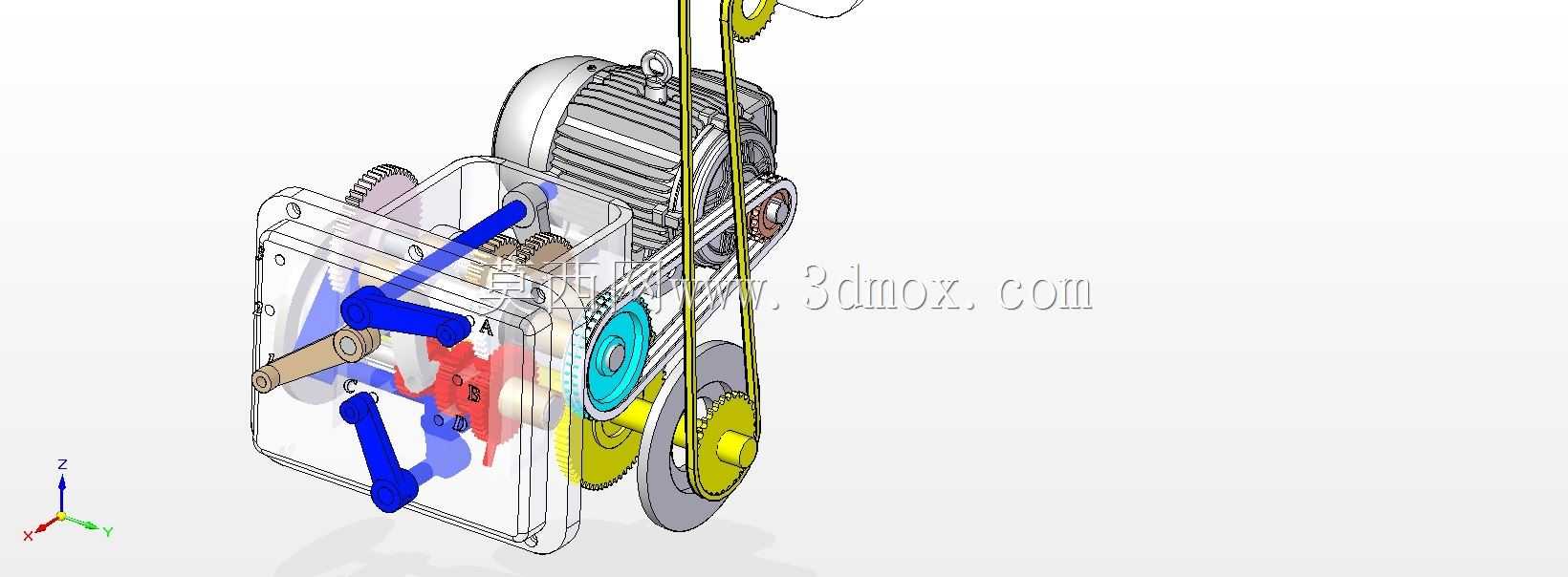

这款无心磨削设备主要应用于批量金属零件的精密外圆加工场景，在轴承滚针、小型轴类零件、精密销钉、细长杆件的量产加工环节应用极为广泛，无需对工件打中心孔定位，依靠导轮带动工件旋转配合砂轮完成连续磨削作业，相比传统外圆磨床加工效率提升数倍，特别适合中小型回转体零件的大批量高精度加工需求，在汽车零部件、精密五金、轴承制造、液压元件生产车间中是核心精加工设备。设备整体采用分体式布局设计，左侧为导轮调整机构，搭载独立驱动电机可实现导轮转速的无级调节，同时带有角度微调结构，可根据工件直径、加工进给速度调整导轮倾角，实现工件的轴向自动进给，无需额外推送机构即可完成工件的连续通过式磨削；右侧为砂轮磨削主机，砂轮主轴采用高刚性轴承支撑，运行时径向跳动控制在微米级，保障磨削后的工件圆度、圆柱度精度满足精密装配要求。设备中部设置有工件托板安装位，托板采用硬质合金耐磨材质，可根据不同直径的工件快速更换对应规格的托板，托板高度可通过下方的微调丝杆进行精密调整，适配不同规格工件的支撑高度需求，保障工件在磨削过程中始终处于砂轮与导轮的中心连线位置，避免出现磨削棱边、圆度超差的问题。设备的安装边界需预留足够的操作与维护空间，整机横向安装宽度约1.8米，纵向深度约1.2米，主机高度约1.6米，安装时需将设备固定在水平减震地基上，避免运行时的振动影响磨削精度；设备侧面预留有液压管路、冷却管路的接入口，可配套接入切削液循环系统、砂轮修整装置，在连续加工过程中可自动完成砂轮表面修整，持续保障磨削面的平整度。设备的进给机构采用手轮微调设计，操作人员可通过侧面的手轮精确调整砂轮与导轮之间的间距，控制单次磨削的吃刀量，最小进给精度可达0.001毫米，可满足不同余量工件的粗磨、精磨多工序加工需求，粗磨阶段可采用大进给量快速去除工件表面余量，精磨阶段可采用微量进给实现镜面级的外圆表面加工效果。设备的电气控制元件集中布置在机身侧方的电气仓内，布线规整便于后期维护检修，电机与主轴之间采用皮带传动结构，可缓冲运行时的冲击载荷，同时可通过更换不同直径的皮带轮调整砂轮的最高运行线速度，适配不同材质工件的磨削线速度要求，针对硬质合金、淬火钢、有色金属等不同加工材质，都可匹配对应的磨削参数实现稳定加工。
