无心磨床磨削加工设备三维结构

　　在精密金属加工车间的量产工序段，这类无心磨削设备承担着轴类、套类回转零件的高精度外圆加工任务，和常规外圆磨床需要顶尖装夹工件的定位逻辑不同，它依托托板支撑、导轮带动工件旋转、砂轮完成磨削进给的结构逻辑，不需要在工件两端打中心孔，就能实现连续化的进给加工，特别适合轴承滚柱、活塞销、气门杆这类大批量小型回转件的精加工工序，加工节拍远快于传统装夹式磨床，能稳定达到IT6-IT7级的尺寸精度，表面粗糙度可控制在Ra0.8以内。整套三维结构完整还原了设备的核心功能模块，包含磨削砂轮总成、导轮调整机构、工件托板组件、切割头修整装置以及静压轴承支撑单元，建模过程中严格遵循实际设备的装配约束关系，所有运动副的行程边界都和真实设备保持一致，

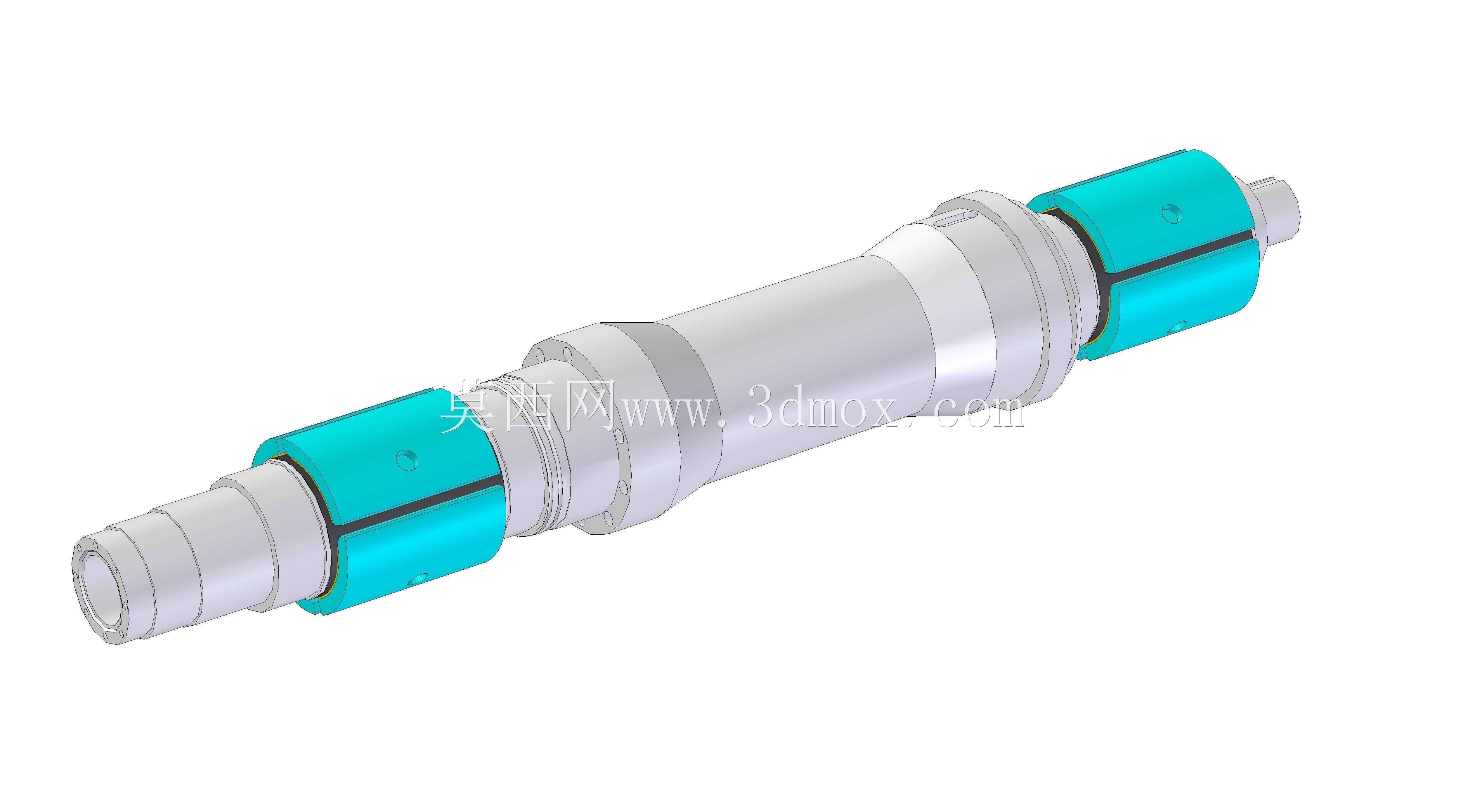

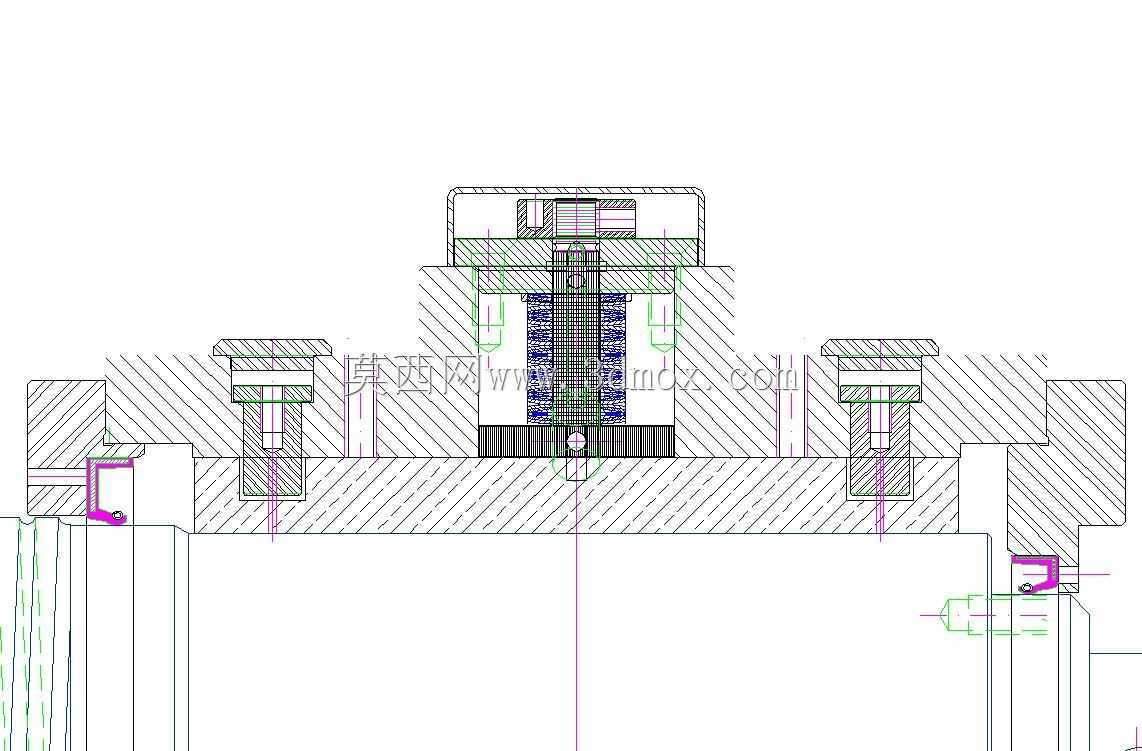

　　比如导轮的倾角调整范围对应工件的轴向进给速度区间，砂轮进给手轮的刻度对应实际磨削吃刀量的传动比，托板的高度调节范围适配不同直径规格的工件加工需求。设计这套结构时，首先考虑的是静压轴承的支撑刚性，因为高速旋转的砂轮主轴如果采用普通滚动轴承，在连续大余量磨削时容易出现振动振纹，而静压轴承通过压力油膜将主轴浮起，不存在金属接触摩擦，既能保证主轴的回转精度，也能大幅延长主轴的维护周期，建模时特意还原了轴承的油腔布局、进油孔道以及密封结构，方便后续做流体仿真验证油膜刚度。切割头部分的结构主要用于砂轮和导轮的定期修整，因为砂轮在磨削一段时间后会出现磨粒钝化、表面堵塞的问题，需要用金刚石修整笔将砂轮表面修出正确的几何形状和锋利度，

　　这套修整机构的导轨行程、进给锁紧结构都按照实际操作逻辑做了还原，能直观看到修整时的进刀路径和避让空间。从安装边界来看，设备的底座采用整体铸铁结构的三维形态，预留了地脚螺栓的安装孔位，整体长宽高的尺寸比例符合中小型无心磨床的车间布局要求，侧面预留了冷却管路、液压管路的走线空间，操作位的高度符合人体工程学设计，操作人员站在设备前方就能完成工件上下料、进给调整、参数校准的全部操作，不需要额外增设登高平台。整套结构没有做冗余的外观装饰，所有零部件的形态都服务于功能实现，比如砂轮防护罩的弧度刚好覆盖砂轮的非工作区域，既能阻挡磨削飞溅的磨屑和切削液，也不会干扰工件的上下料动作；导轮的调速机构外壳预留了散热槽，对应长时间运行时的散热需求；

　　托板的支撑斜面做了耐磨涂层的结构示意，对应长期接触工件摩擦的耐磨需求。对于做设备选型、结构改造或者教学演示的从业者来说，这套三维结构能清晰呈现无心磨床的工作原理，能直观看到工件从进入磨削区到完成加工送出的整个运动路径，也能拆解查看每个核心部件的装配关系，避免了二维图纸上难以直观表达的空间干涉问题，比如导轮调整时和防护罩的安全距离、砂轮修整时和托板的避让间隙，都能在三维模型中直接测量验证，减少实际改造成本。
