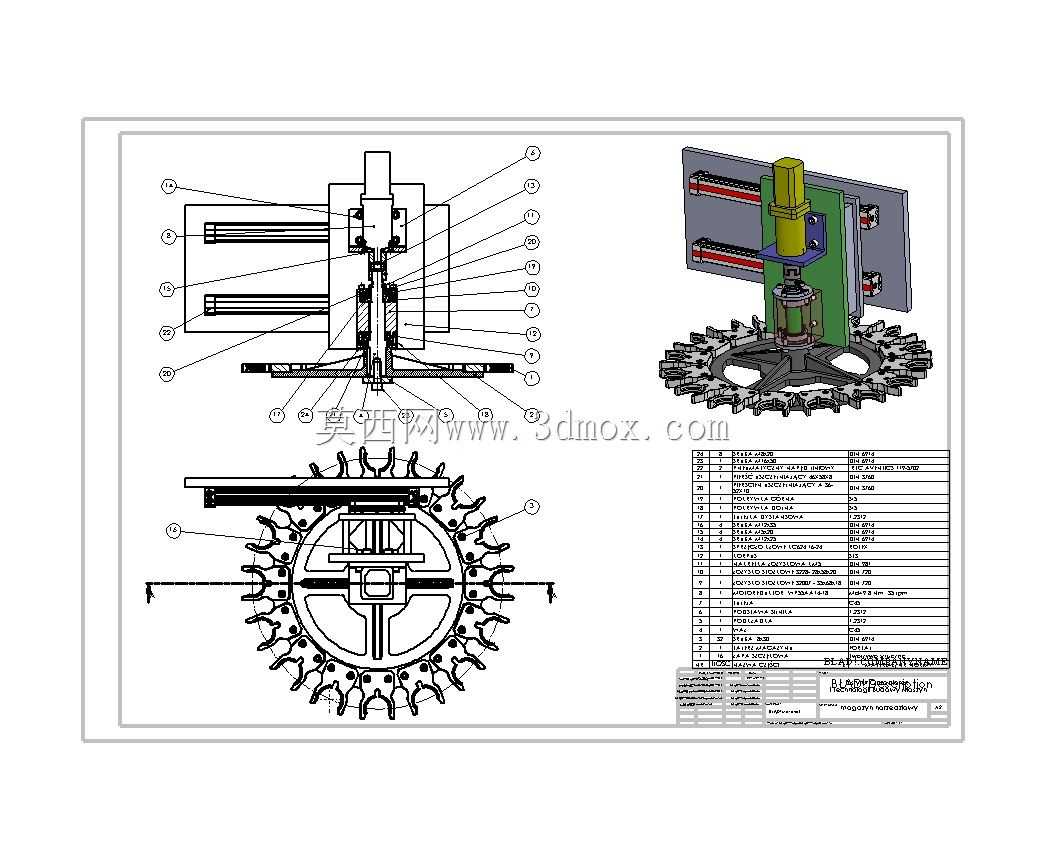

立式圆盘式数控加工中心自动换刀刀库结构

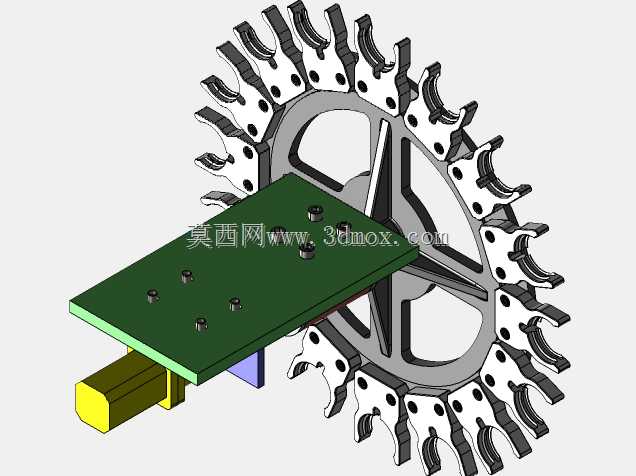

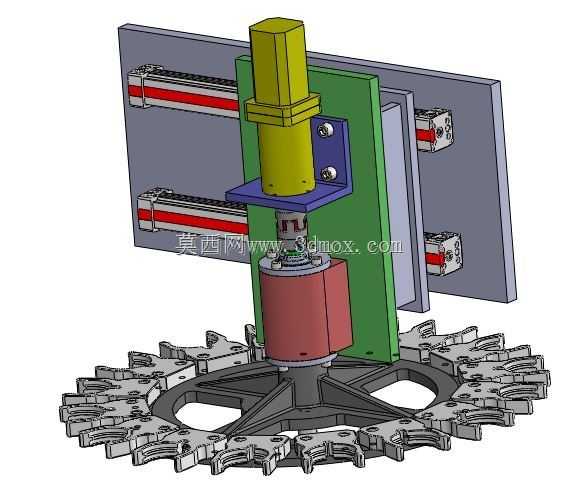

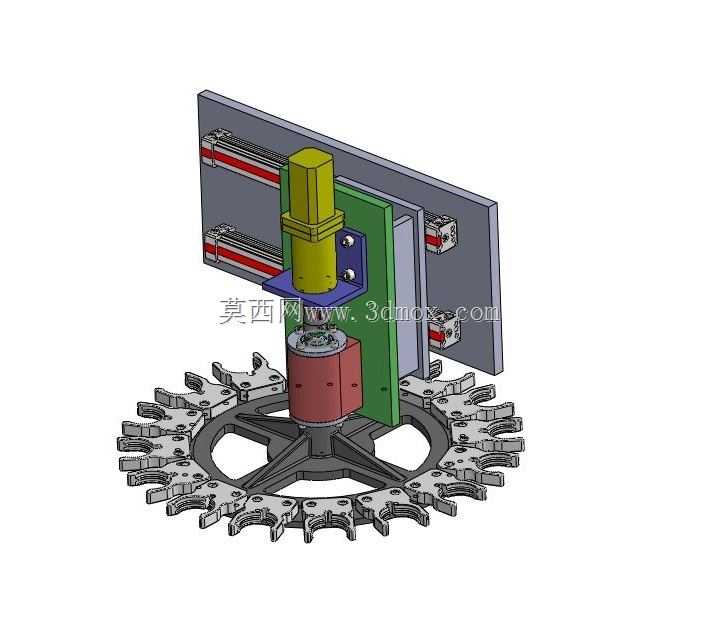

这款立式圆盘数控刀库主要应用于立式数控加工中心、数控铣床等金属切削加工设备，是机床实现自动化连续加工的核心功能部件，主要承担加工过程中不同工序刀具的存储与自动切换职能，能够替代人工换刀操作，大幅缩短工序间换刀辅助时长，提升复杂零件多工序加工的连贯性与加工效率，同时降低人工换刀带来的定位误差与操作安全风险，广泛适配模具加工、精密五金零件批量生产、通用机械零部件加工等场景的立式加工设备配套需求。该刀库采用伞形圆盘式储刀布局，沿圆盘周向均匀排布多组刀爪，可同时容纳二十余把不同类型的加工刀具，涵盖铣刀、钻头、镗刀、丝锥等常用切削刀具，能够覆盖常规零件钻、铣、镗、攻丝等全工序加工的刀具存储需求。刀库整体采用壁挂式安装结构，安装基板可直接固定在机床立柱侧方的预留安装位上，横向移动组件采用双直线导轨导向搭配滑动座的结构，换刀时可带动整个储刀盘沿导轨横向平移至主轴换刀位置，完成刀具交换后退回待机位，避免加工过程中刀库与主轴、工件夹具发生运动干涉。刀盘下方设置有分度驱动机构，可精准驱动圆盘按固定角度旋转分度，将待换刀具精准输送至换刀点位，上方的驱动单元负责刀库整体的升降与横向进给动作，各运动部件的安装位均设置有定位销孔与可调式固定结构，可在安装调试阶段微调刀库与主轴的相对位置，保证换刀时刀具与主轴锥孔的同轴度要求，降低换刀卡滞、刀具掉落的故障概率。从安装边界来看，该刀库整体横向占用空间适配常规行程的立式加工中心侧方安装空间，纵向伸出长度不会超出机床立柱的前端面安全范围，底部刀盘旋转时的最大回转半径经过优化设计，不会与机床工作台的常规运动行程产生干涉，安装时仅需在机床立柱对应位置加工匹配的安装螺纹孔即可完成固定，无需对机床原有主体结构做大幅改动，适配性较强。刀爪采用弹性卡持结构设计，能够稳定卡紧标准规格的刀具刀柄，在刀盘旋转、平移过程中不会出现刀具松脱晃动的情况，同时在换刀时可配合主轴的松刀动作顺利完成刀具的装卸，整体结构紧凑，运动路径简洁，换刀动作响应速度快，运行稳定性强，能够满足常规数控加工场景下长时间连续自动换刀的使用需求。
