立式双输出轴齿轮传动减速装置

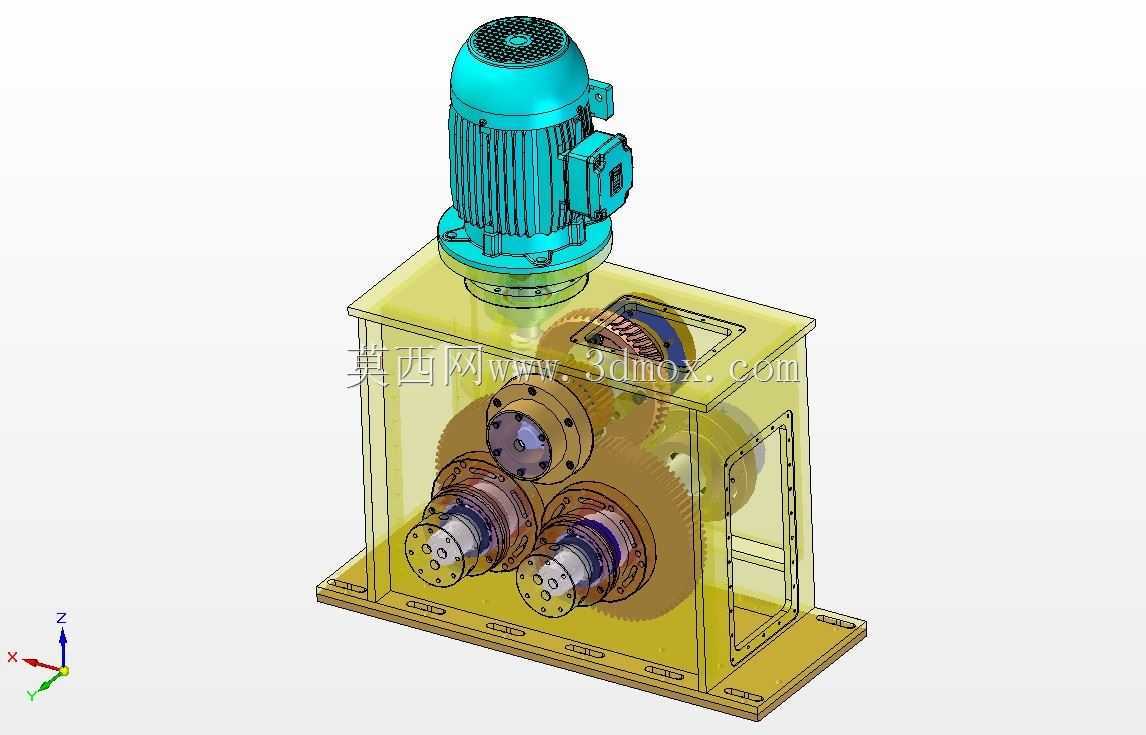

这套双输出轴齿轮传动结构，主要应用在需要单动力源驱动两个同步或定速比执行端的工业场景中，比如包装生产线的分料辊驱动、小型输送线的双辊同步传动、轻工设备的双工位动作输出工位，相比单输出轴搭配链轮分动的结构，能省去额外的分动传动部件，压缩设备整体安装空间，减少传动链的累计间隙，提升输出端的动作同步精度。从结构设计来看，动力输入端采用立式法兰安装的驱动电机直连输入齿轮轴，省去了联轴器的安装空间，输入级采用小齿轮驱动大直径中间齿轮完成一级减速，中间轴上集成两个参数一致的输出齿轮，分别与两侧的输出轴齿轮啮合，实现两路等速等扭矩输出，箱体采用透明可视的结构设计，在建模阶段就能直观检查齿轮啮合侧隙、轴系装配干涉问题，实际生产中也可根据需求更换为钢板焊接或铸铝箱体，兼顾轻量化与刚性需求。安装边界上，箱体底部采用带安装孔的整体式底板，可直接通过螺栓固定在设备机架的安装平面上，不需要额外制作转接安装座，两个输出轴采用同轴平行布置，轴端预留标准的键连接结构，可直接安装联轴器、链轮或者执行辊轮，输入端的电机法兰采用标准立式电机安装尺寸，可根据实际负载需求匹配不同功率的驱动电机，不需要改动箱体的连接孔位。设计过程中重点考虑了轴系的支撑刚性，每根传动轴都采用双轴承支撑结构，齿轮啮合位置靠近轴承支撑点，能有效降低齿轮啮合时的轴系挠度，减少重载工况下的轮齿偏载问题，箱体内部预留了充足的润滑储油空间，齿轮采用浸油润滑方式，不需要额外配置强制润滑管路，日常维护仅需定期更换箱体内润滑油即可。两个输出轴的中心距经过精准计算，适配多数需要双辊同步驱动的设备辊间距需求，也可根据实际使用场景调整齿轮参数，实现两路输出不同转速的需求，整个传动结构的外形轮廓方正，没有外凸的突兀结构，在设备内部布局时能更好的利用安装空间，避免与周边其他部件产生干涉，建模时所有配合面都预留了合理的公差带，装配过程中可通过调整轴承端盖的垫片厚度来控制齿轮的啮合侧隙，适配不同精度等级的加工需求。
