汽车发动机冷却系统水泵驱动壳体结构

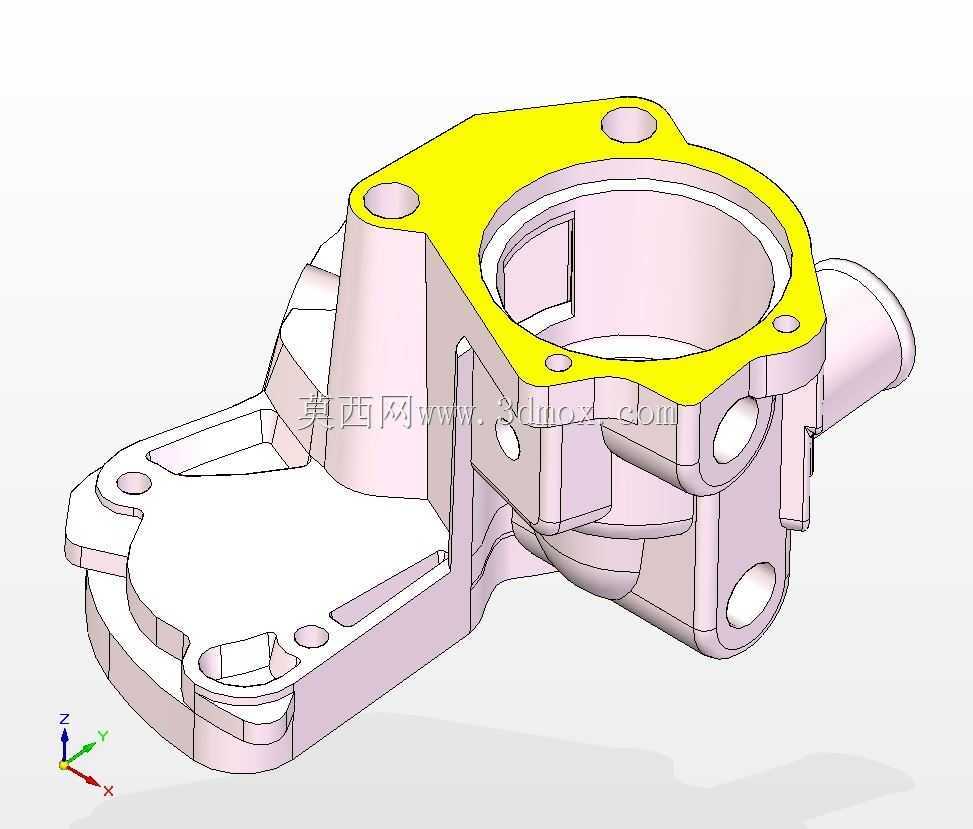

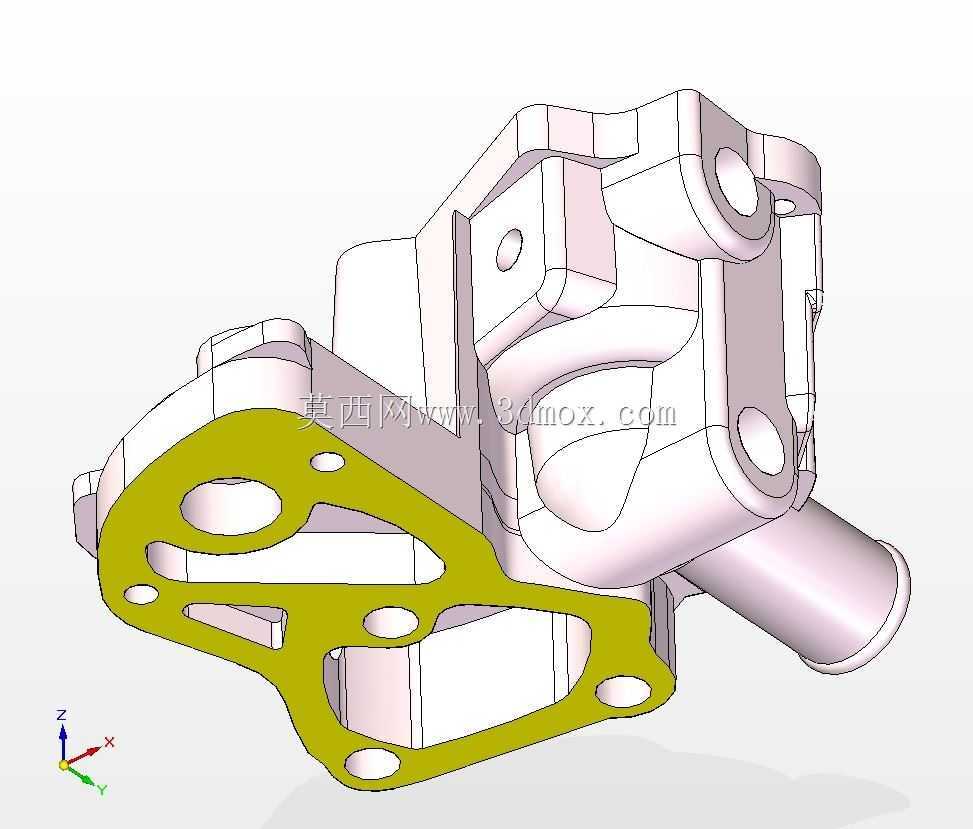

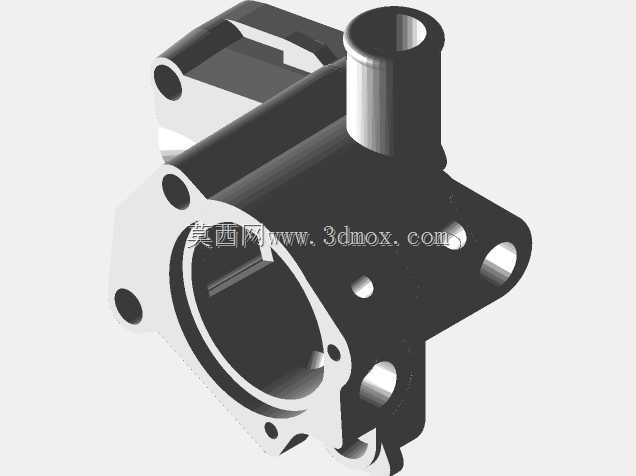

这款水泵驱动结构主要适配小排量乘用车发动机冷却回路，在整车热管理系统中承担冷却介质循环的动力输出载体功能，日常工况下需要持续承受120℃以内的冷却液浸泡、0.15MPa左右的回路工作压力，同时要适配发动机舱内的振动环境，避免长期运行后出现密封失效、连接松动的问题。从结构设计来看，主体壳体采用压铸铝合金成型，壁厚控制在3.5mm左右，既保证结构刚性，又能控制整体重量，适配乘用车轻量化的设计要求。壳体上集成了多个流体通道，其中侧向伸出的管状接口为冷却液出口，对接发动机缸体的回水通路，接口外径做了1.5mm的凸台结构，方便橡胶管路卡箍安装后形成可靠密封，不会出现管路滑脱的问题。配套的密封垫片采用耐油耐温的复合板材冲压成型，垫片上的开孔完全对应壳体与发动机连接端的螺栓过孔、流体通孔，每个开孔周边都做了密封筋结构，装配后螺栓按规定扭矩拧紧时，密封筋会产生微量形变，填充壳体结合面的微观不平度，阻断冷却液渗漏路径。安装边界上，壳体与发动机的结合面采用不规则轮廓设计，完全贴合发动机缸体前端的安装面轮廓，六个螺栓安装孔的位置度公差控制在0.1mm以内，保证装配时能够顺利对位，不会出现强制装配导致的壳体应力集中问题。壳体上的轴承安装位做了同轴度管控，公差等级达到IT7级，保证水泵轴系运转时的径向跳动量控制在允许范围内，降低运转噪音与密封件的异常磨损。设计过程中还考虑了装配工艺性，壳体上的加强筋布置在受力集中的轴承座周边、接口根部位置，既提升结构抗振能力，又不会增加不必要的材料消耗，同时所有边角位置都做了R2以上的圆角过渡，避免压铸过程中出现应力集中导致的毛坯开裂，也能减少后续机加工的刀具损耗。在实际选型匹配时，这款结构可以直接适配1.5L及以下排量的自然吸气发动机冷却系统，不需要额外改动安装点位，对应的流体通径设计能够满足80L/min的冷却液循环流量要求，保证发动机在全工况下都能维持合适的工作温度，避免出现过热导致的动力衰减、零件损坏问题。
