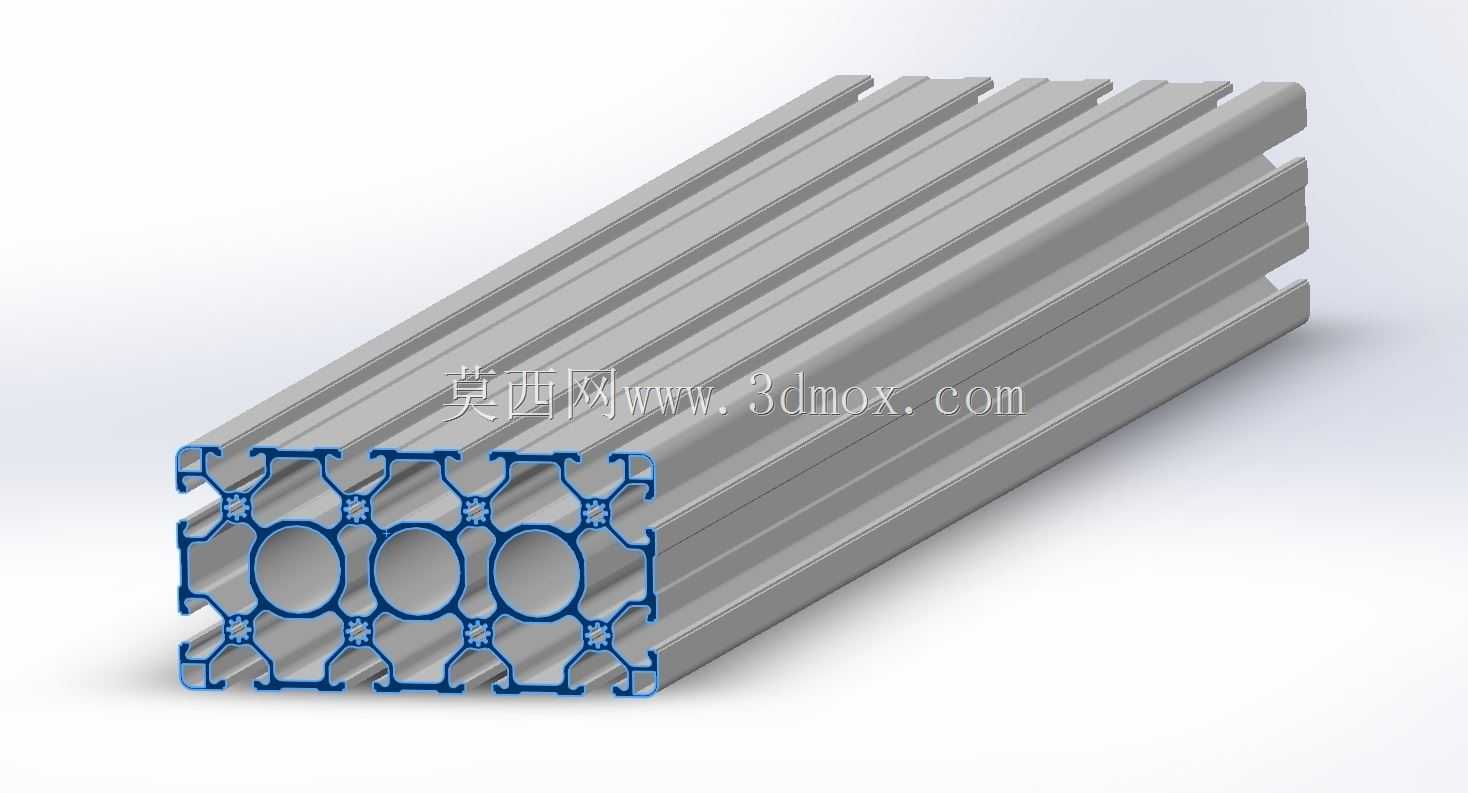

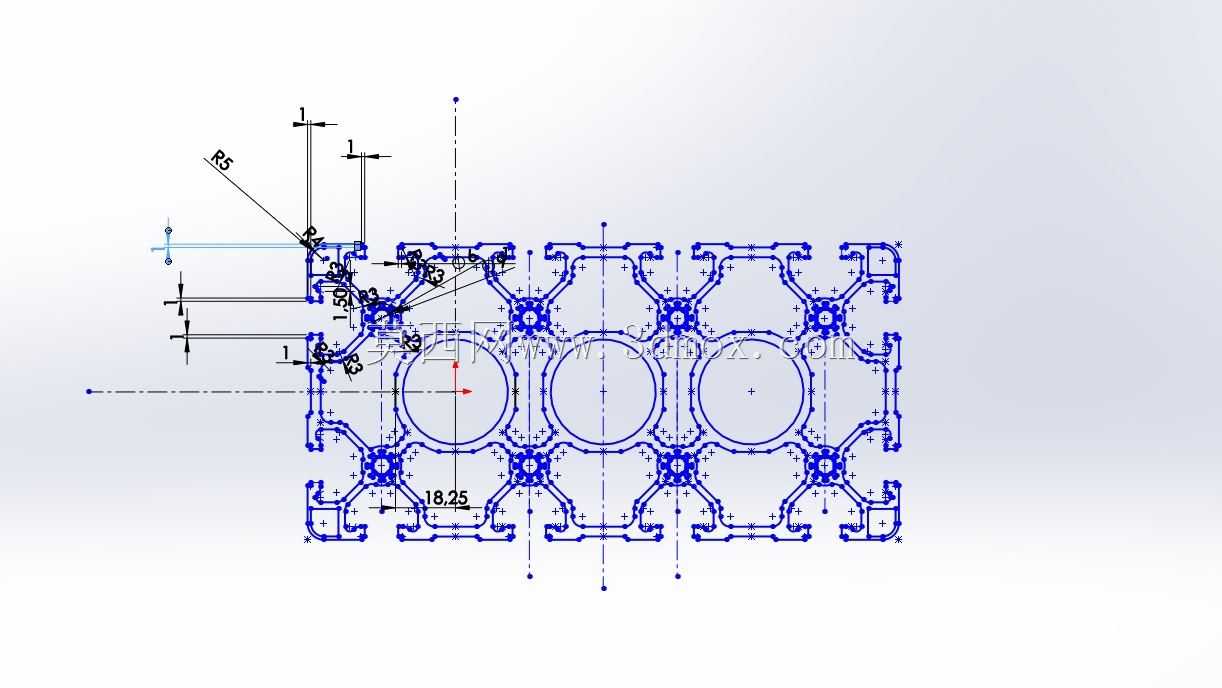

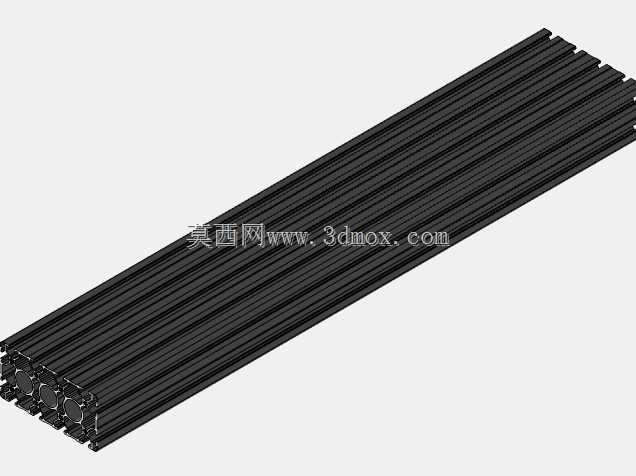

90x180规格工业铝型材截面结构

这款90x180规格的西格玛轮廓铝型材，是工业框架搭建场景中应用极为广泛的重载型基础构件，主要面向大负载设备机架、自动化生产线主体支撑、大型检测设备外框、物流输送线承重梁这类对结构刚性有较高要求的应用场景。在实际生产使用中，这类型材无需额外焊接加工，依靠配套的专用紧固件即可完成快速组装，能够大幅缩短设备搭建的周期，同时组装完成的框架具备优秀的可调整性，后期产线迭代、设备改造时可以直接拆卸重组，不会像传统焊接钢框架那样出现构件报废无法复用的问题，能有效降低生产配套的综合成本。从功能特性来看，这款型材采用多腔室的截面设计，三个居中布置的大尺寸圆形空腔能够在不额外增加型材整体重量的前提下，大幅提升截面的抗弯、抗扭性能，面对大跨度的梁架布置场景时，能够有效降低负载下的形变量，保证框架整体的结构精度；截面四周均匀分布的T型槽道，是这类工业铝型材的核心功能结构，槽道的尺寸经过标准化设计，能够适配通用规格的T型螺栓、滑块螺母等紧固件，不管是安装防护面板、导轨、传感器支架，还是固定脚轮、调节脚座，都可以在槽道的任意位置实现固定，不需要在型材上额外打孔，安装调整的灵活度极高。在设计思路上，这款型材的截面布局充分考虑了受力的均匀性，外围的连接筋位做了等强度优化，在保证槽道连接强度的同时，尽可能去除了非受力区域的多余材料，兼顾了结构刚性和轻量化的需求；截面边缘做了圆弧过渡处理，既避免了尖锐边角带来的安装磕碰风险，也能提升型材挤压生产时的成型良品率。从安装边界来看，这款型材的截面外形尺寸为90mm×180mm，属于大截面的重载铝型材，单根型材的推荐支撑跨度根据负载不同通常在1.5米到3米之间，配套的紧固件需要匹配对应槽宽的标准配件，框架组装时相邻型材的连接可以采用角件连接、内置连接件连接等多种方式，能够满足不同连接强度的安装需求，不管是搭建固定式的重型设备机架，还是需要经常调整位置的模块化工作台框架，都能提供稳定可靠的结构支撑。
