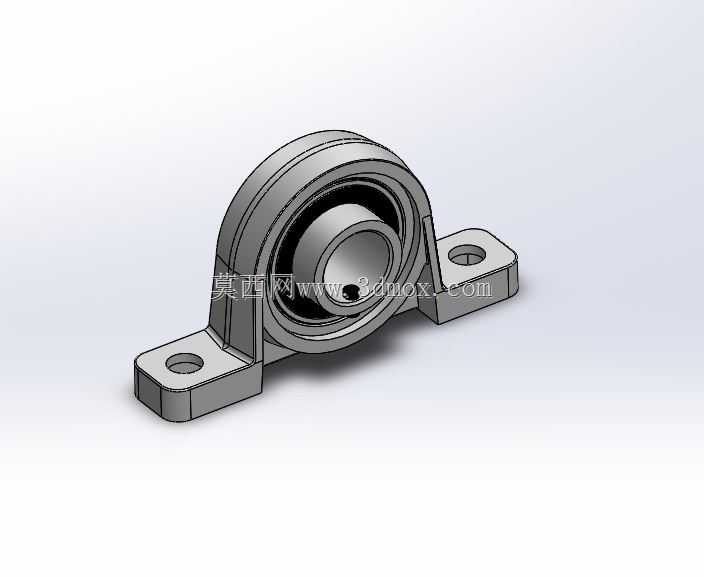

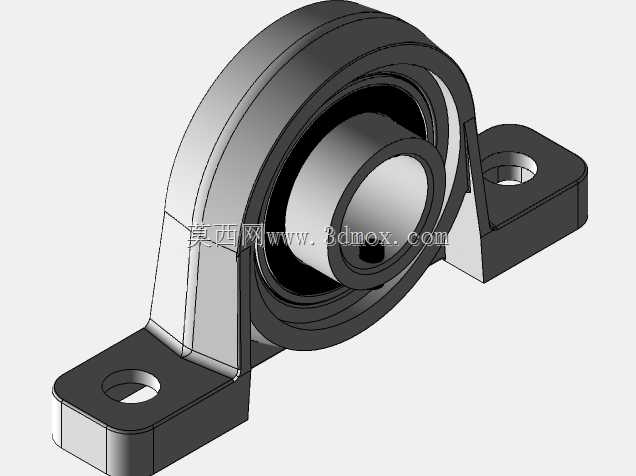

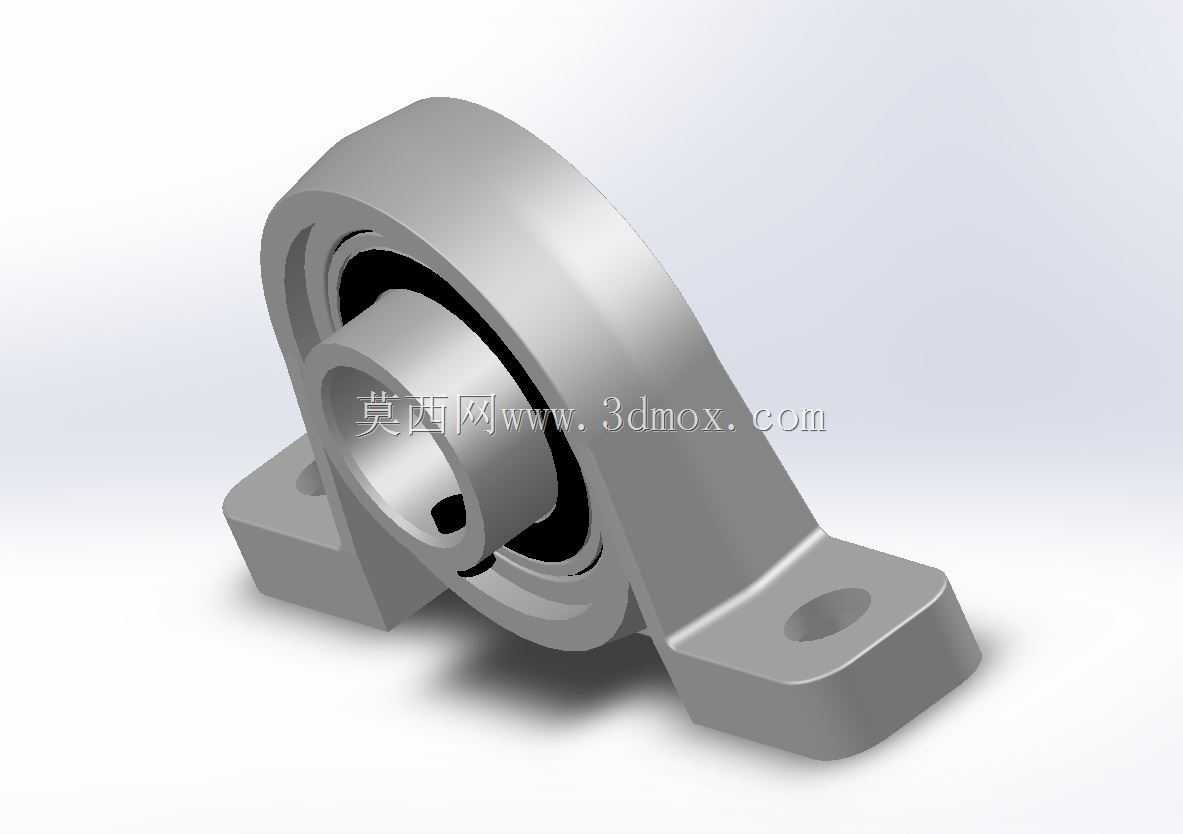

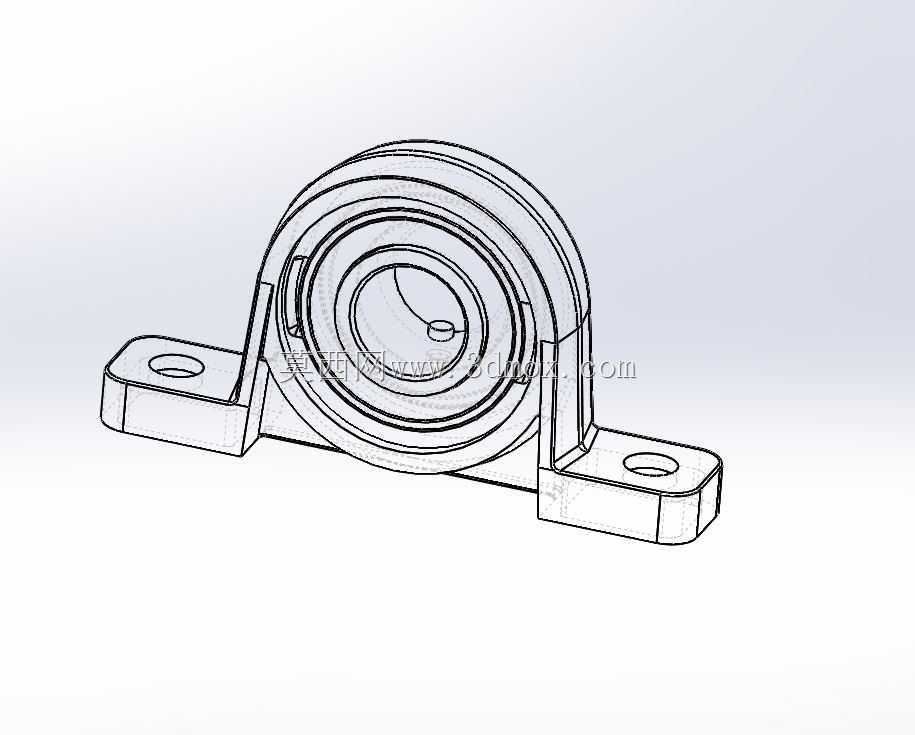

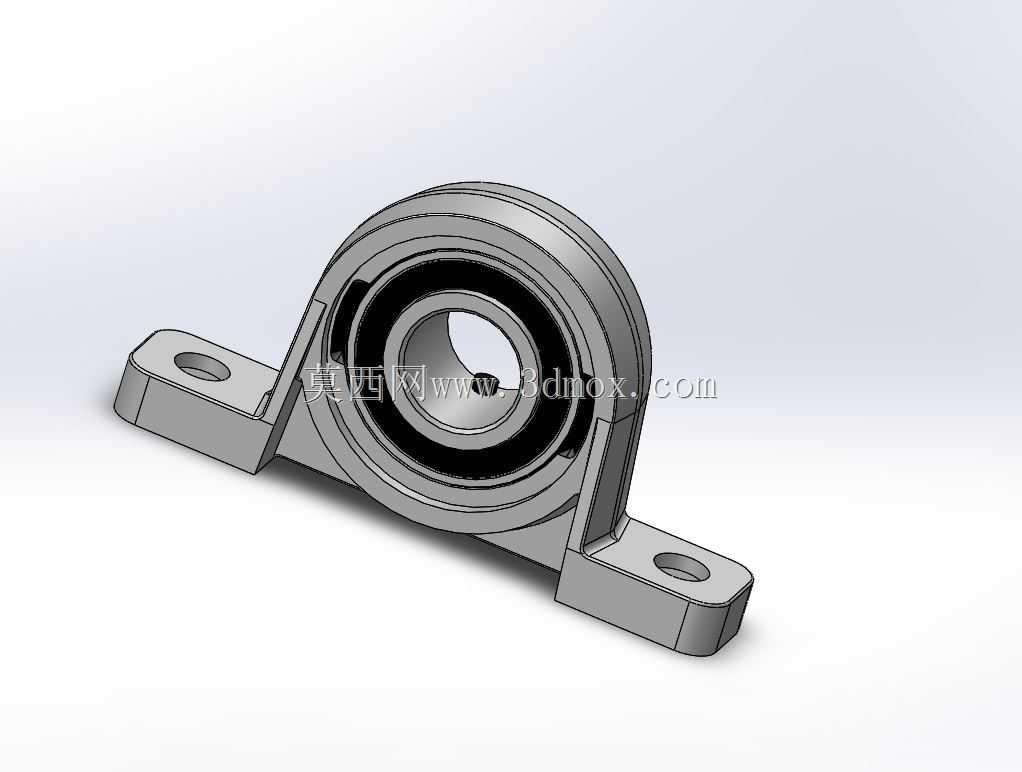

15mm孔径立式带座外球面轴承结构

这款立式带座轴承是轻载传动场景中极为常用的支撑部件，广泛应用于小型输送线辊筒支撑、食品包装机械从动辊固定、小型农机传动辊定位、轻工设备传动轴支撑等场景，核心作用是为直径15mm的旋转轴提供稳定的径向支撑，同时补偿轴安装过程中产生的微小同轴度误差，降低轴系运转的振动与噪音，延长传动轴与配套传动件的使用寿命。

从功能特性来看，该部件采用轴承与安装支座一体化的结构设计，自带的密封结构可以阻挡生产场景中的粉尘、碎屑、飞溅水汽进入轴承内部滚道，适配多粉尘、有轻度喷淋的生产作业环境，无需额外加装复杂的密封防护组件，大幅降低轴系的装配复杂度。轴承内圈配备的顶丝结构，可以在轴穿入内圈后直接锁紧固定，无需额外加工轴肩、定位套等定位结构，装配与后期维护拆卸都十分便捷，非常适合需要频繁调整辊轴位置的轻型输送设备使用。

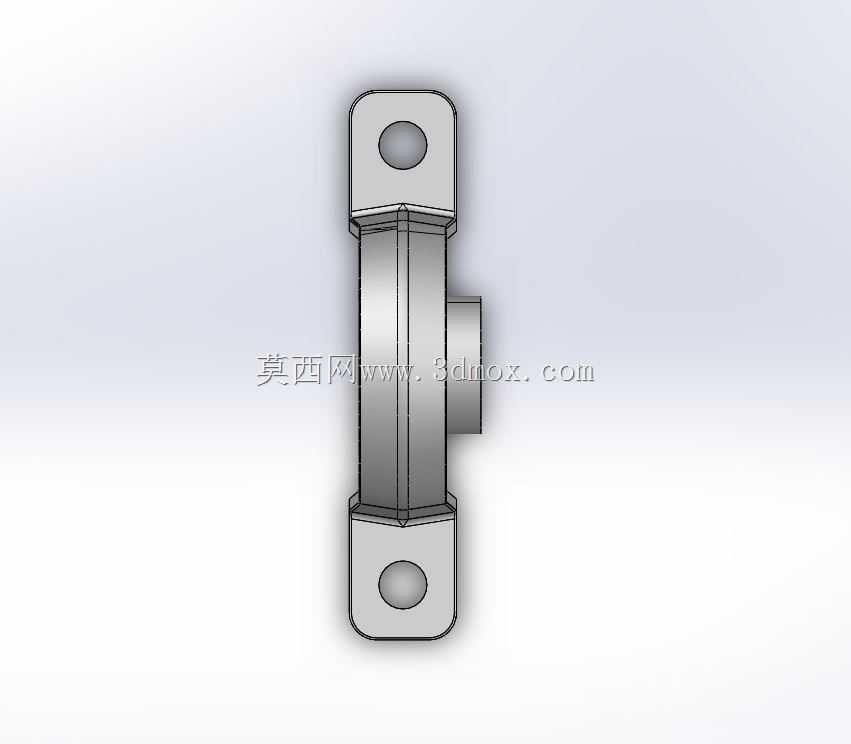

在设计思路上，这款带座轴承优先考虑了安装便捷性与工况适配性：支座采用立式菱形双安装脚结构，两个安装孔对称分布在轴承主体两侧，安装时无需复杂的定位工装，只需将支座贴合安装基准面，穿入固定螺栓即可完成初步定位；轴承本体采用外球面结构，与支座的内球面安装腔配合，可以允许轴在小角度范围内自动调心，抵消安装面不平整、轴加工轻微弯曲带来的附加应力，避免轴承因偏载出现早期点蚀失效。

从安装边界与尺寸适配来看，该轴承适配的轴径为15mm，两个安装脚的螺栓孔采用通用的轻型轴承座安装孔距设计，适配常规的M6或M8固定螺栓，支座底面为平整加工面，可直接安装在型材支架、焊接机架的平面上，安装后轴承中心高符合轻型传动件的通用设计标准，可直接替换同规格的常规带座轴承，无需修改周边配套结构。整体结构采用等强度设计，支座的支撑筋从轴承安装位平滑过渡到安装脚，既保证了支撑刚性，又避免了不必要的材料冗余，在满足15mm轴径轻载传动支撑需求的同时，尽可能压缩了自身的外形尺寸，不会占用过多的设备安装空间，非常适合结构紧凑的小型轻工自动化设备使用。
