多联式电气接线端子排结构设计

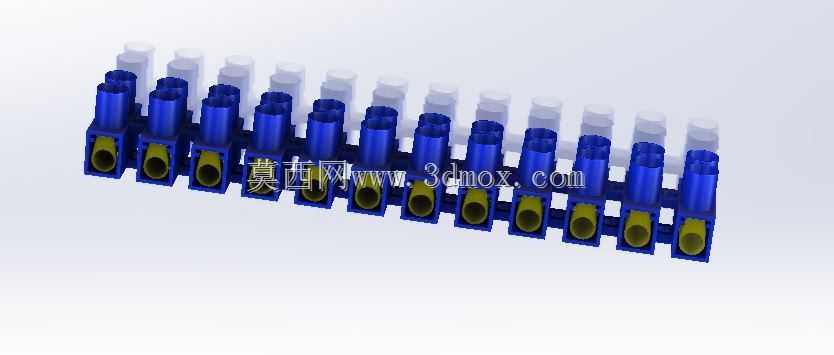

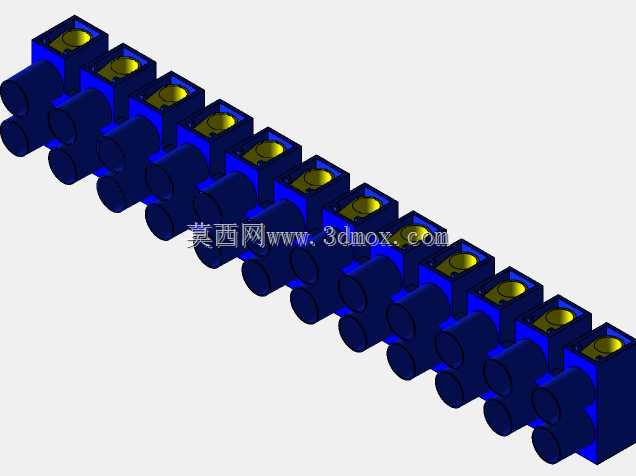

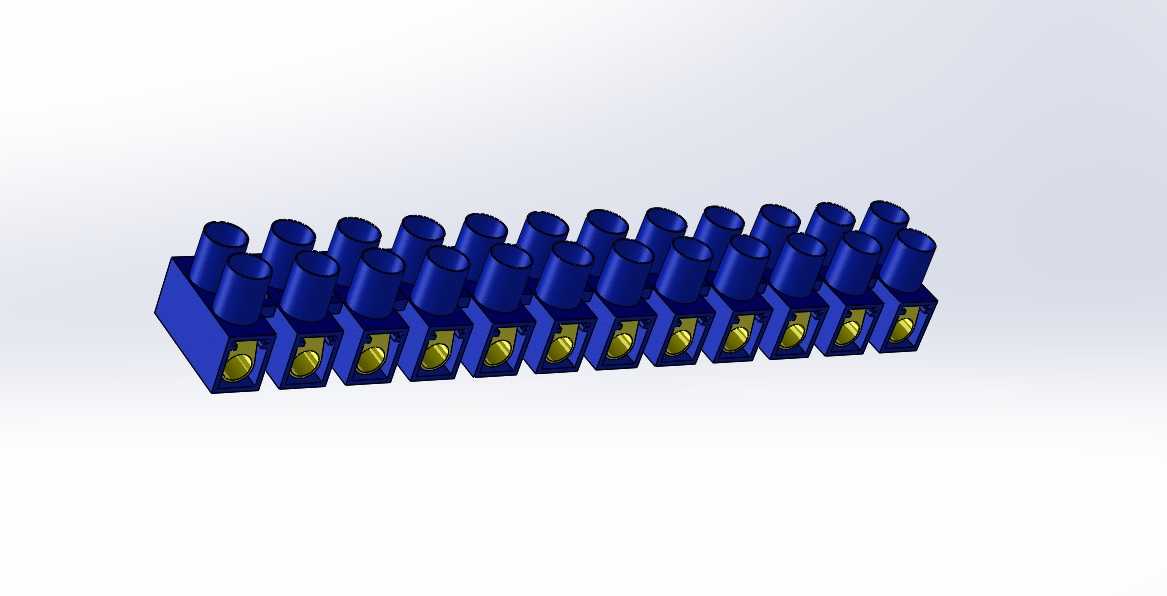

这类多联接线端子主要应用在低压电气柜内部的线束分接场景，常见于工业控制柜、生产线电控箱、楼宇配电回路的导线转接环节，用来实现多股导线的快速并接与分路输出，替代传统的绞接、烫锡工艺，提升柜内布线的规整度与后期维护便利性。从结构设计来看，整排端子采用一体化联排注塑基座，单孔位的插拔腔做了导向锥面设计，导线插入时不会出现铜丝散丝卡滞的问题，内部的压线结构采用弹性卡接形式，适配1.5-6平方毫米的多股铜芯导线，压接后拉脱力能满足低压配电的抗震动要求，不会因为设备运行的长期震动出现接线松脱、接触电阻过大的发热隐患。设计过程中首先考虑了安装边界，整排端子的基座背部预留了标准35mmDIN导轨的卡扣槽，不需要额外打孔固定，能直接卡在电控柜通用安装导轨上，单联端子的宽度控制在10mm以内，整排12位的总长度不超过130mm，在柜内有限的安装空间里能最大化利用导轨排布空间，相邻端子之间做了隔断筋设计，即使接线端裸露部分较长，也不会出现相邻回路短路的风险。端子上部的插接端做了防呆结构，和对应规格的插头对接时只能以唯一方向插入，避免现场施工时插反导致的回路接错问题，基座选用的是阻燃PA66材质，长期工作温度能覆盖-20℃到100℃的区间，满足工业现场的环境温度要求，导电部分采用镀锡铜件，降低接触电阻的同时提升抗氧化能力，长期使用不会出现铜锈导致的导通不良。实际选型使用时，这类联排端子可以根据实际需要的回路数随意裁切，不需要整排使用，相邻端子之间的拼接卡扣能保证裁切后剩余的部分依然保持结构强度，不会出现单孔位松脱的情况，接线操作时不需要额外工具，导线剥去合适长度的绝缘层直接插入即可完成压接，拆卸时用一字螺丝刀按压上部的解锁片就能拔出导线，比传统螺丝压接的端子施工效率提升40%以上，适合大批量布线的项目使用。
