内槽轮间歇传动机构三维结构设计

内槽轮机构是机械传动领域中实现间歇步进运动的经典构件，广泛应用于各类需要周期性转位、分度、间歇送料的自动化生产场景中，常见于轻工包装生产线的工位转台、机床自动换刀机构的分度单元、印刷机械的走纸间歇驱动模块、食品灌装设备的容器步进输送结构，也可用于多工位装配设备的工件转位驱动，能够将主动件的连续匀速回转运动，转化为从动槽轮的周期性间歇转动，在停歇阶段可依靠自身结构的锁止弧实现精准定位，无需额外加装定位锁止装置即可保障工位停留阶段的位置稳定性。

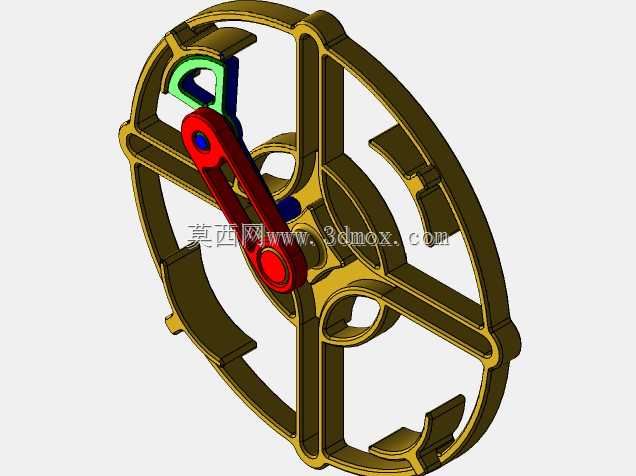

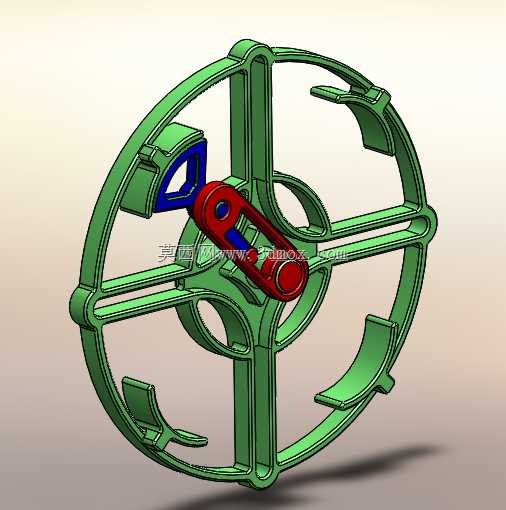

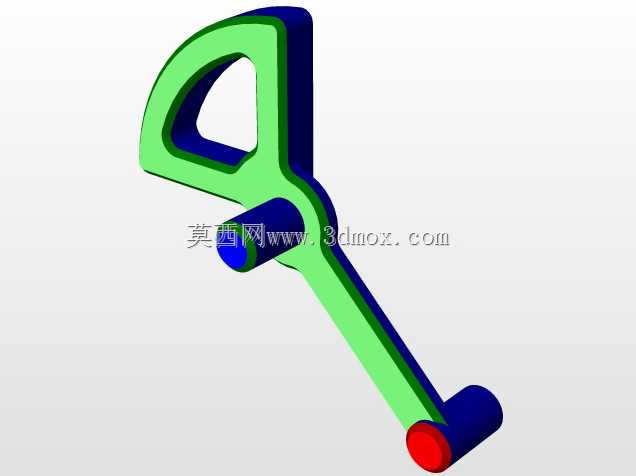

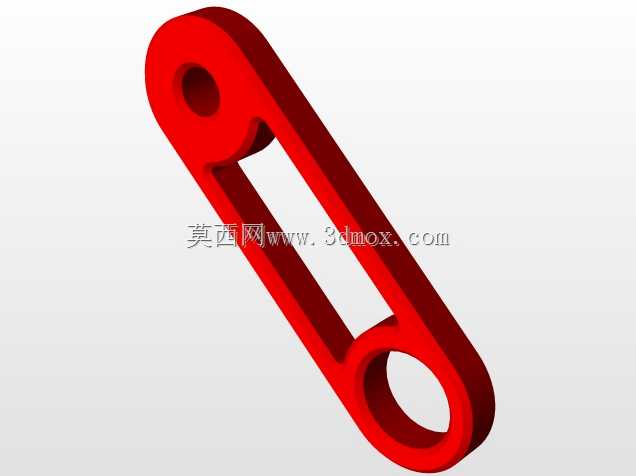

该内槽轮机构采用内啮合布局形式，相较于传统外槽轮结构，整体结构更为紧凑，传动过程中主动拨盘与槽轮的啮合冲击更小，运动平稳性更优，运转过程中的振动与噪声控制表现更好，适合中高速间歇传动的应用场景。机构核心由带圆柱锁止弧的内齿槽轮、带拨销的主动曲柄、锁止定位结构组成，主动曲柄做连续匀速回转时，拨销进入槽轮的径向导槽时会驱动槽轮转动，当拨销脱离导槽后，槽轮的内凹锁止弧会被曲柄上的对应外圆弧锁止，使槽轮保持静止状态，直至拨销进入下一个导槽，完成一个步进周期。

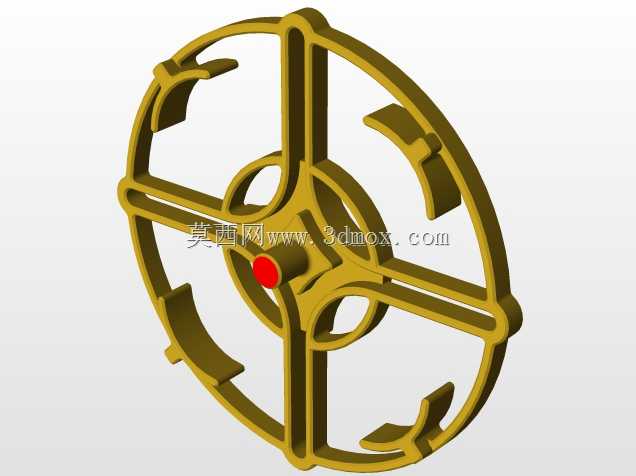

设计过程中首先根据实际工位需求确定槽轮的槽数，对应单次步进的转角角度，再结合传动转速、负载扭矩参数计算拨销的回转半径、槽轮的径向槽深度、锁止弧的配合间隙，确保拨销进出导槽时无刚性卡滞，锁止阶段配合间隙均匀无窜动。整体结构采用轮辐式槽轮设计，在保障槽轮整体结构刚性的前提下，尽可能降低构件自身重量，减少转动惯量带来的启停冲击，提升机构高速运转时的动态稳定性。

安装边界上，该机构的主动曲柄与槽轮为同轴侧布局，安装时需保障主动件与从动件的轴线平行度误差控制在合理范围内，拨销与导槽的配合间隙需根据实际运转速度调整，高速工况下采用较小间隙保障传动精度，低速重载工况下可适当放大间隙降低加工装配难度。机构的轴向尺寸紧凑，可直接集成在设备的传动箱体内，输入端可与各类减速电机、伺服电机直连，输出端可直接连接转台、送料辊等执行构件，无需额外增设传动换向结构，能够有效缩减设备整体的传动链长度，提升设备整体的传动效率与运行可靠性。
