多规格系列化固体燃料供热锅炉结构设计

该系列固体燃料锅炉主要面向民用独栋住宅、小型商用场所、偏远无集中管网覆盖的生产作业点等供热场景，可同时满足空间采暖与生活热水供应需求，适配木质颗粒、成型生物质块、精选无烟煤等多种固体燃料品类，无需依赖燃气、燃油等输送管网，在燃料获取便利的区域具备极高的使用适配性。

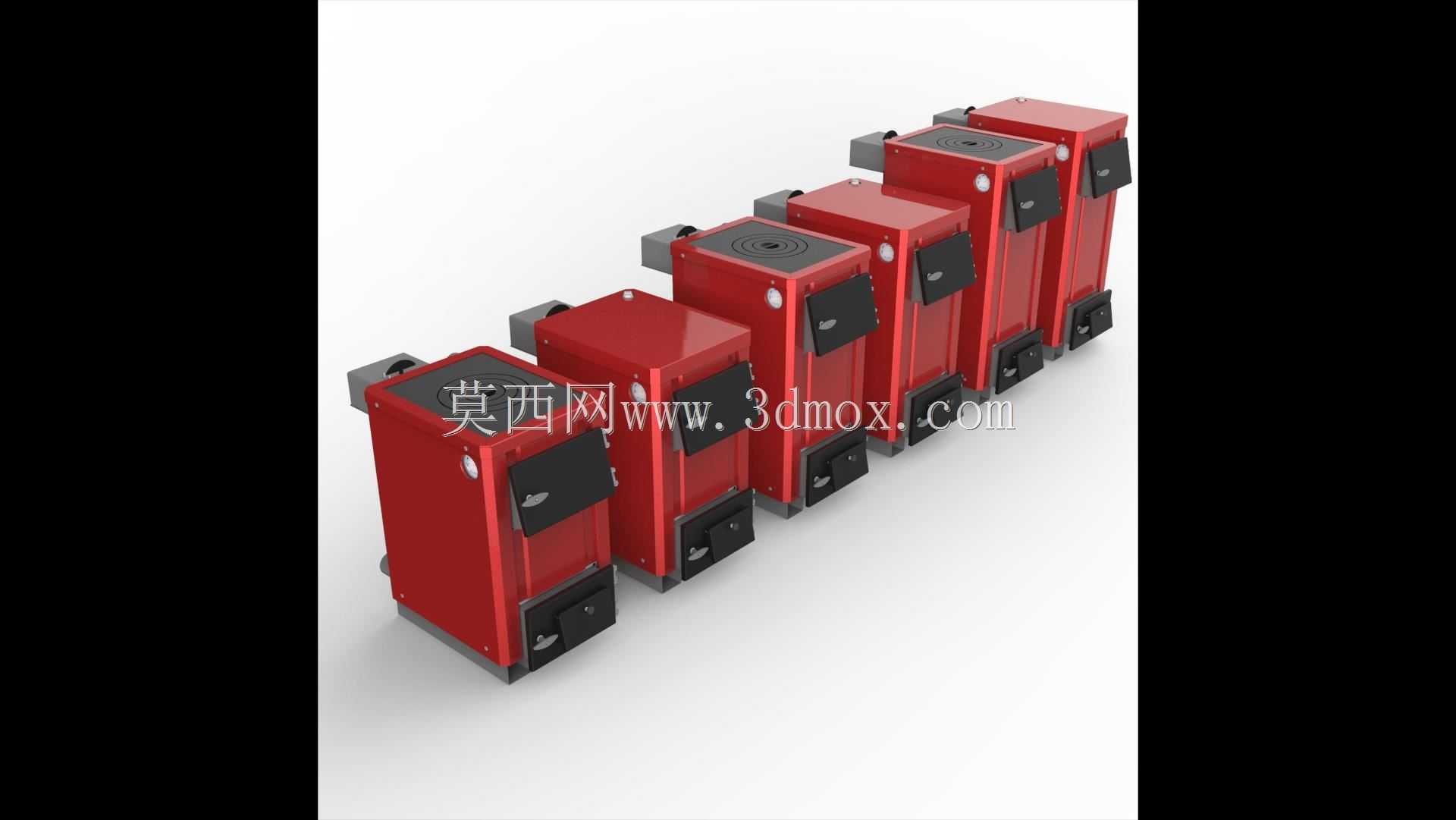

整套产品采用系列化梯度设计思路，共设置五款不同热功率档位的机型，可覆盖从百余平小型民居到上千平商用空间的差异化供热需求，所有机型遵循统一的模块化设计逻辑，核心燃烧腔、换热组件、清灰结构采用通用接口标准，不同功率机型仅通过调整炉膛容积、换热管排布数量实现热输出梯度变化，大幅降低了生产端的零部件备货成本与后期运维的配件更换难度。

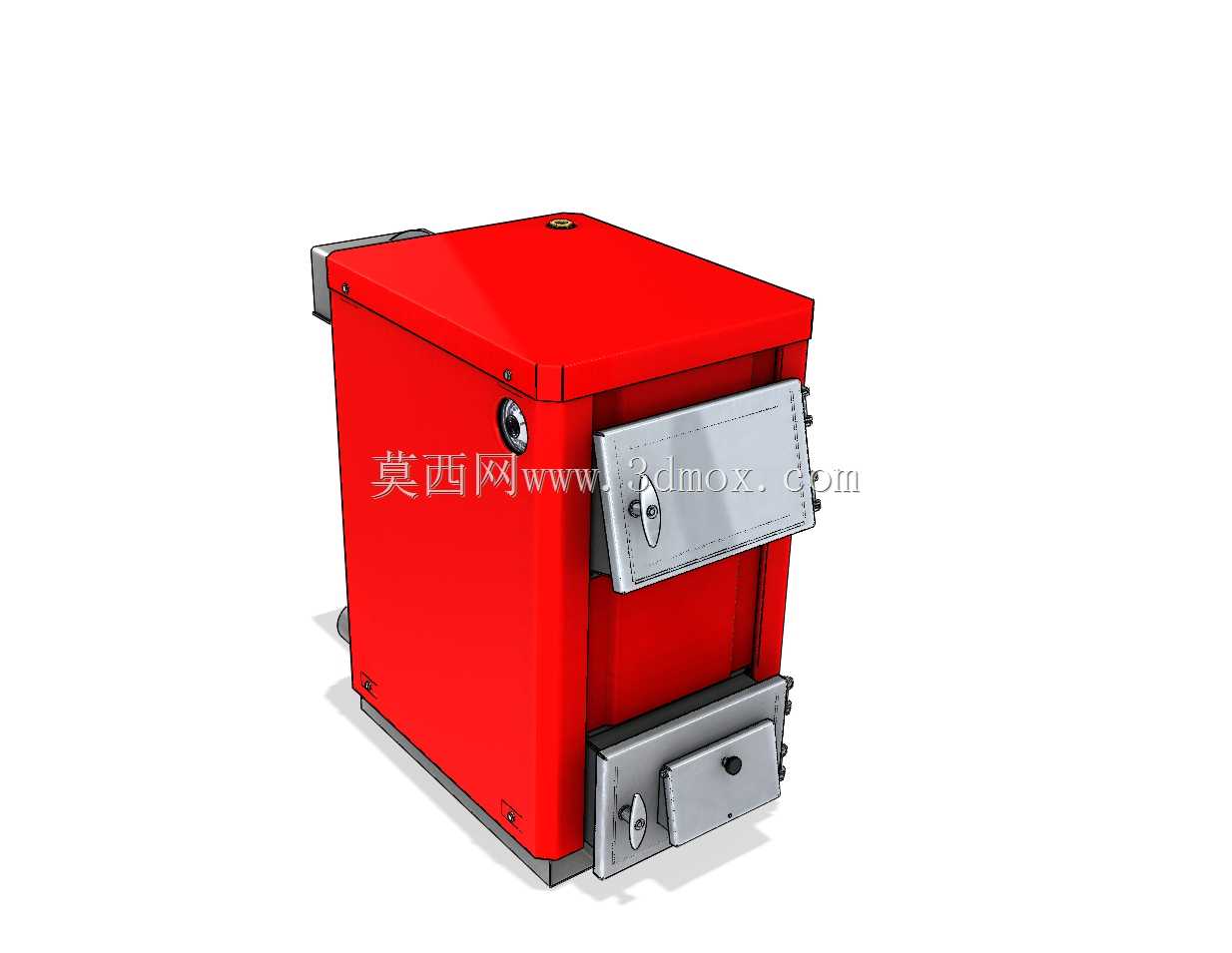

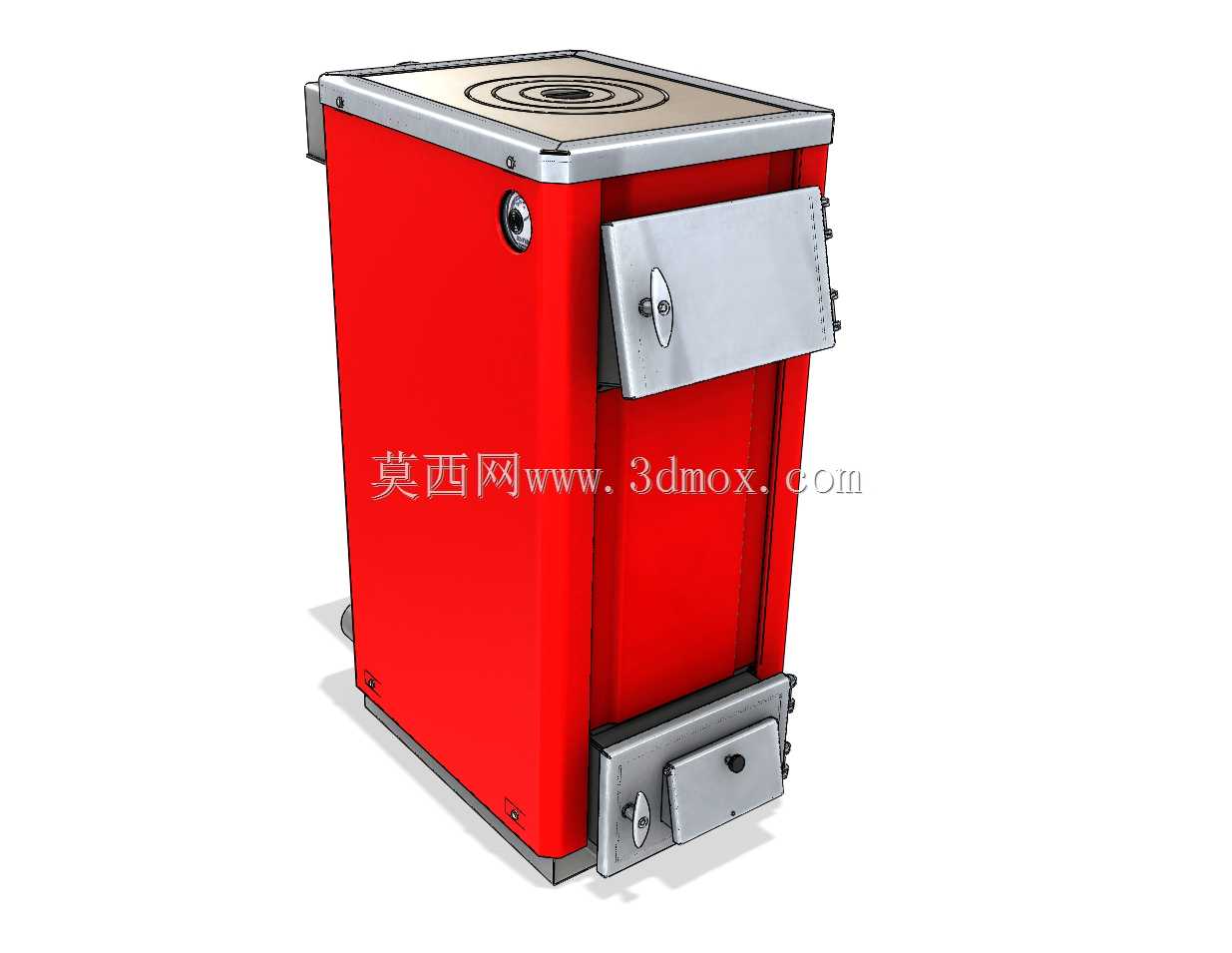

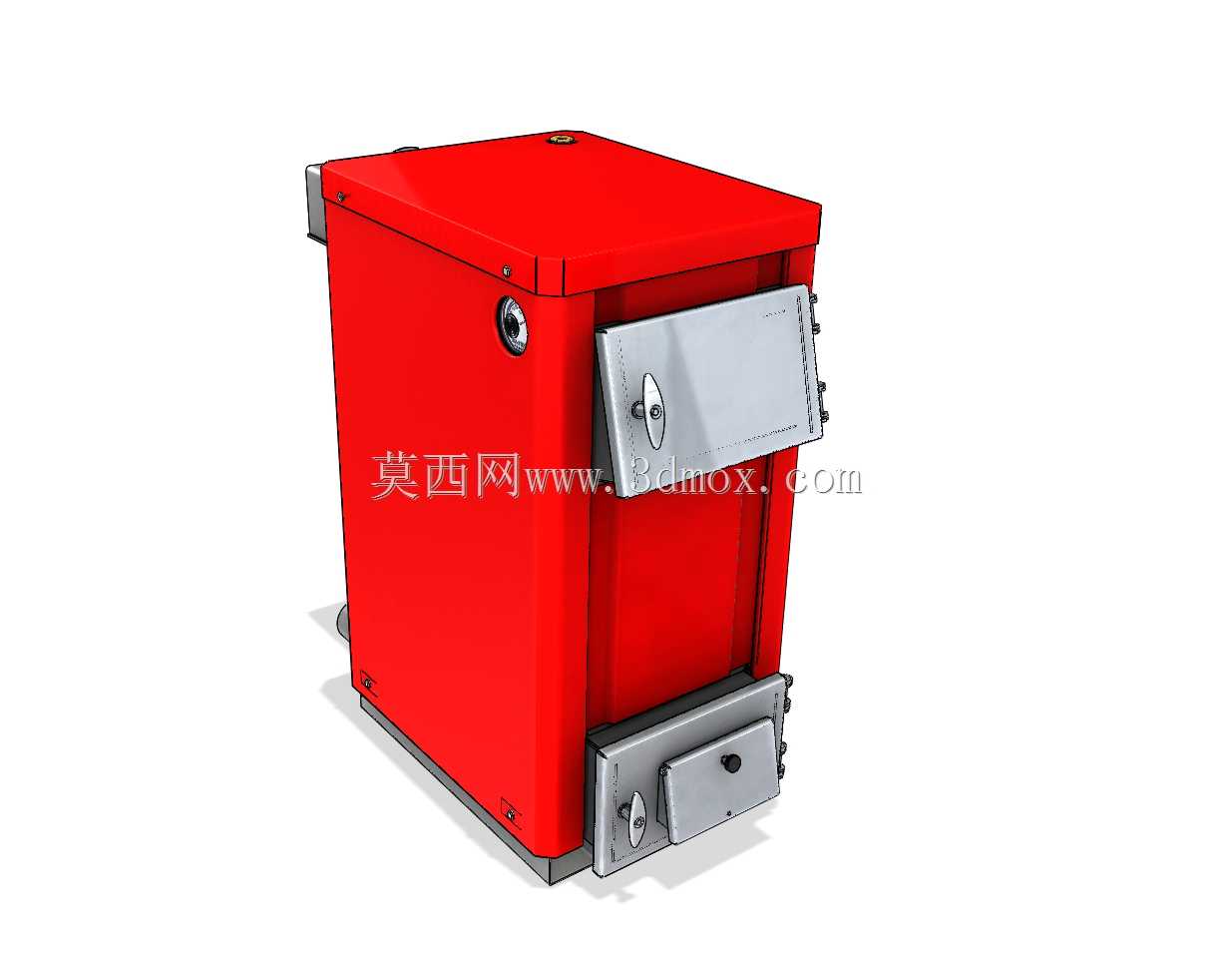

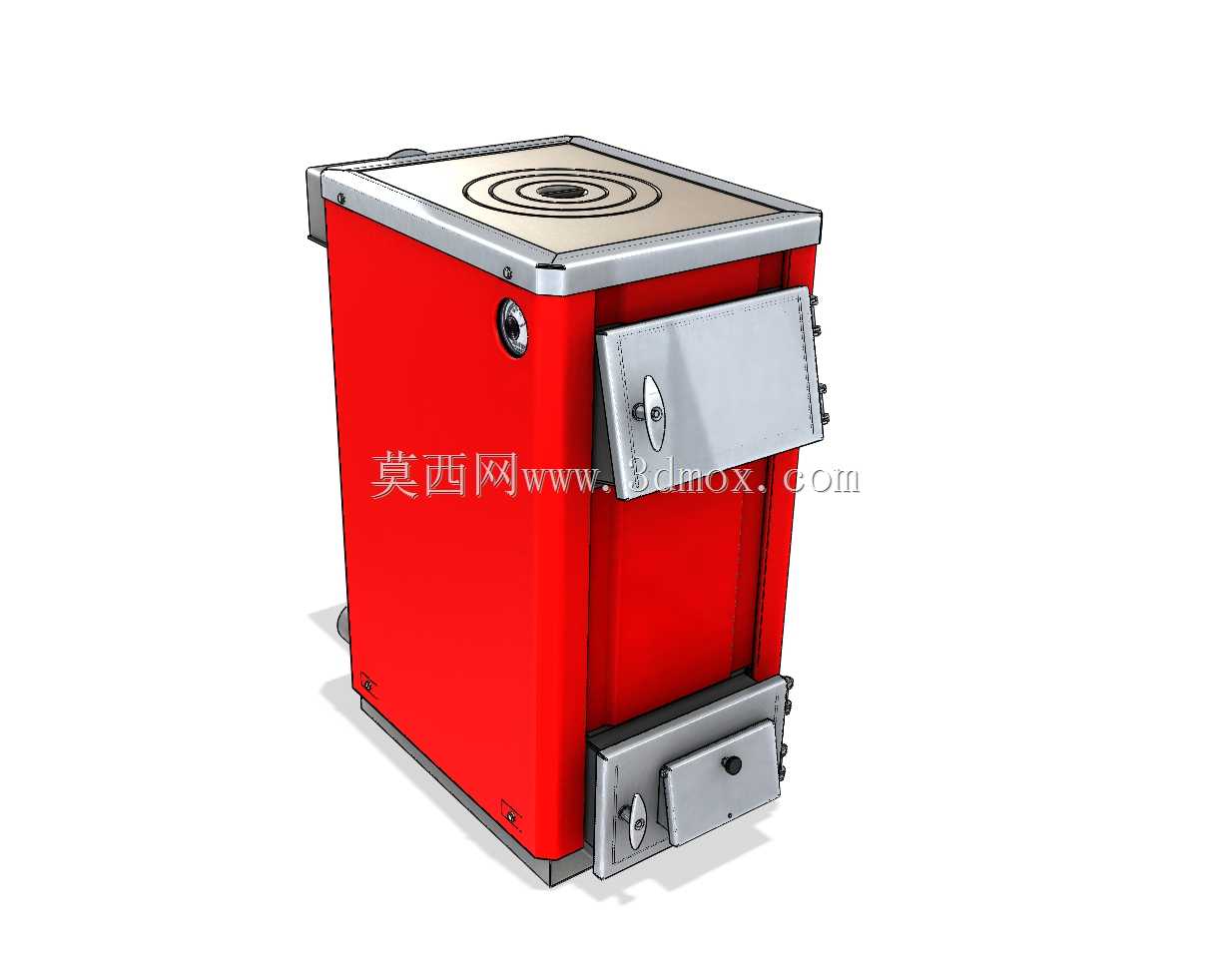

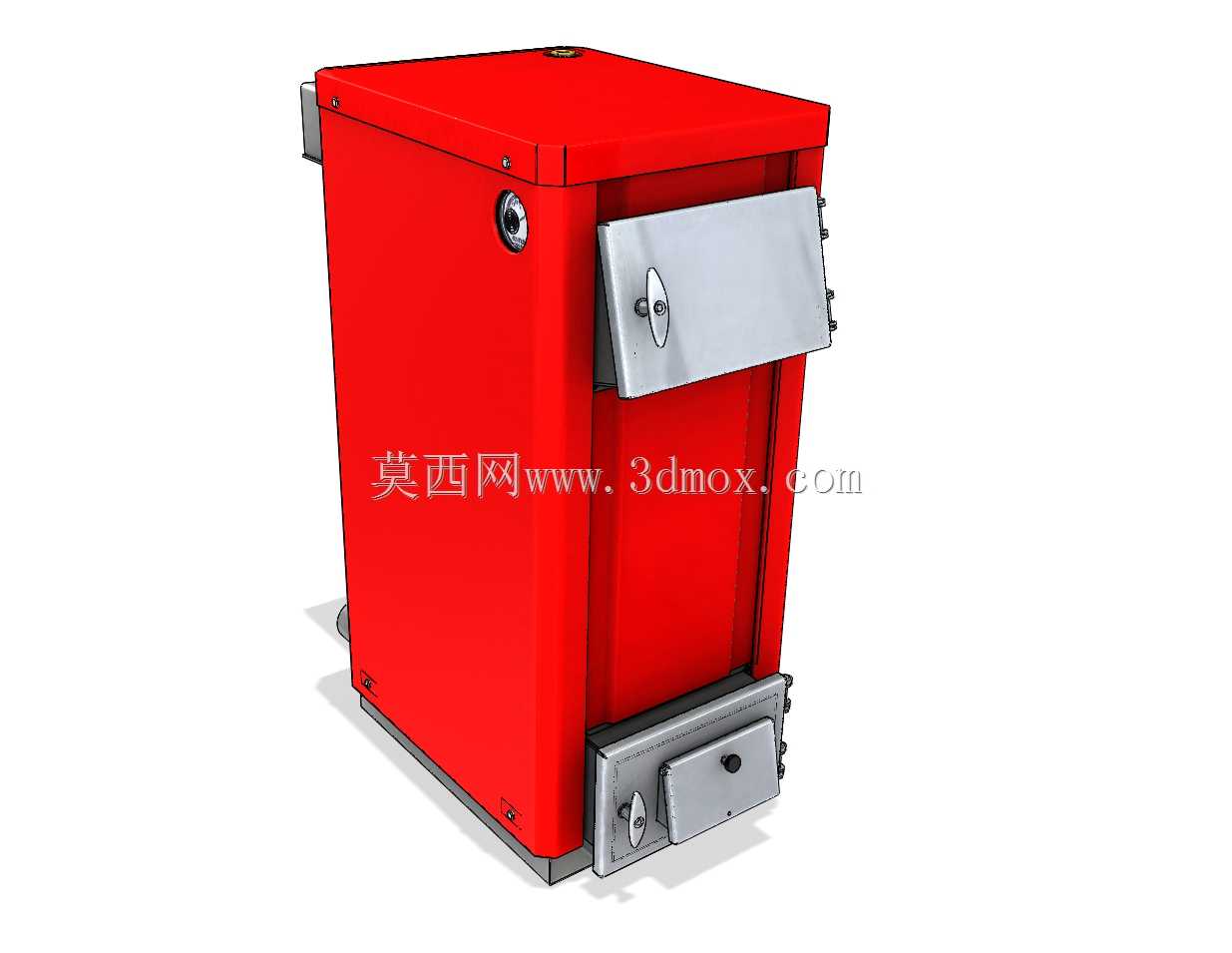

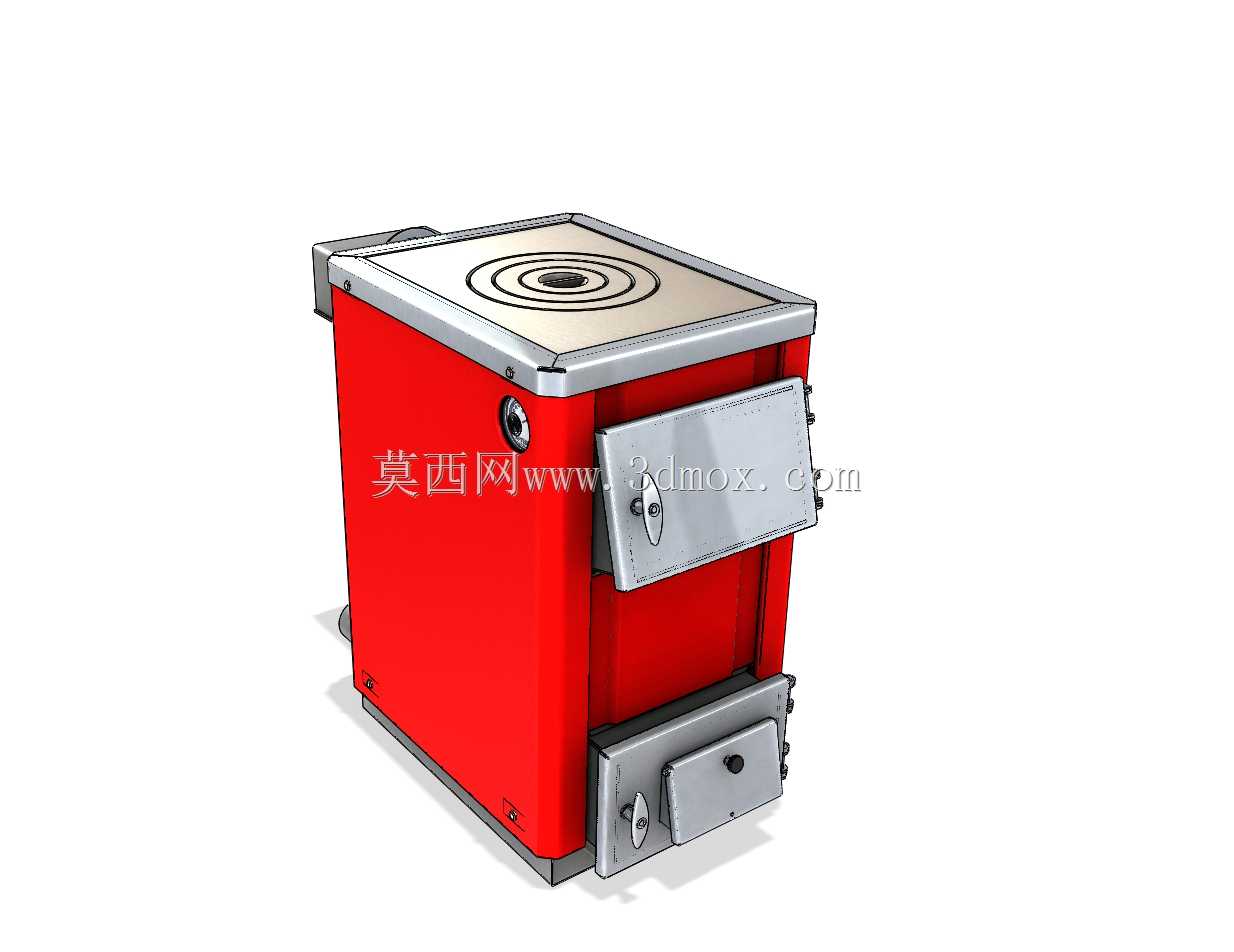

设备整体采用立式方正柜体结构，外壳采用高温喷塑冷轧钢板制作，正红色的外饰面既具备良好的耐高温耐腐蚀性能，也能适配多数民用、商用空间的安装视觉需求；机身正面上方设置密封式燃料投料门，采用耐高温硅橡胶密封圈实现锁闭，可避免燃烧过程中烟气外泄，同时搭配观察视窗，方便用户实时查看内部燃料燃烧状态；投料门下方设置独立的清灰抽屉，燃烧产生的灰渣可自动落入抽屉内，用户无需停机即可完成清灰操作，大幅降低日常维护的操作难度。机身侧面预留标准水暖管路接口、排烟接口与安全泄压阀安装位，所有接口的位置与尺寸均遵循民用供热设备的通用安装规范，可直接对接现有采暖管路系统，无需额外定制转接配件。

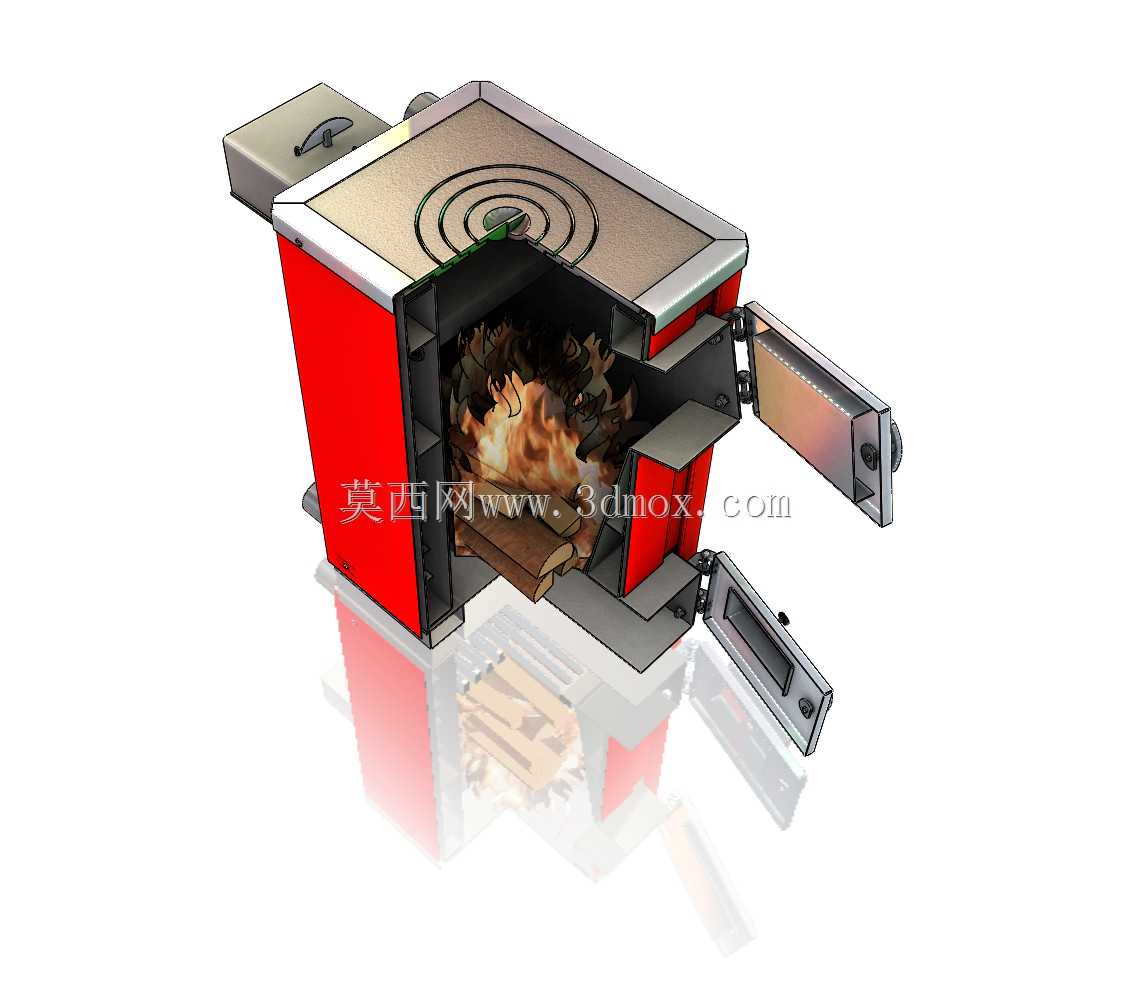

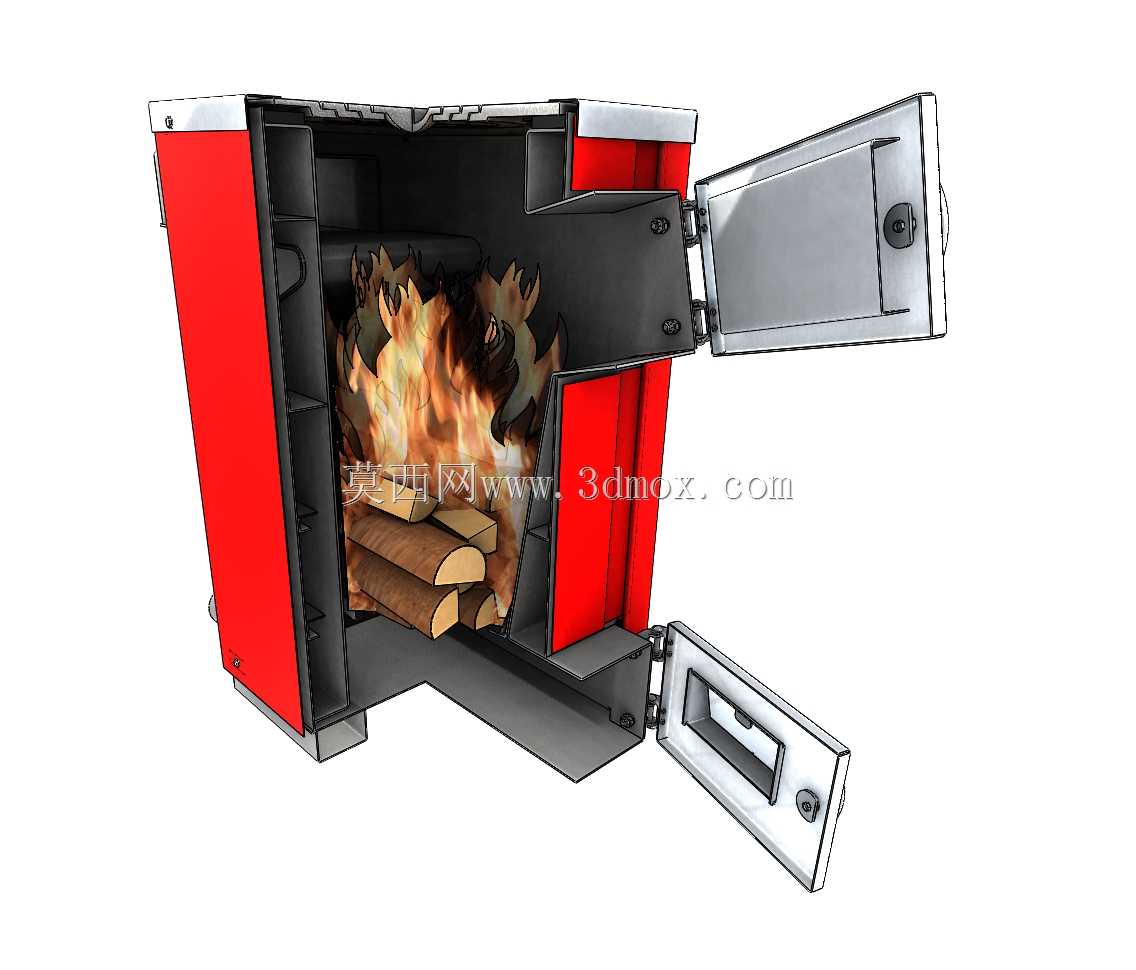

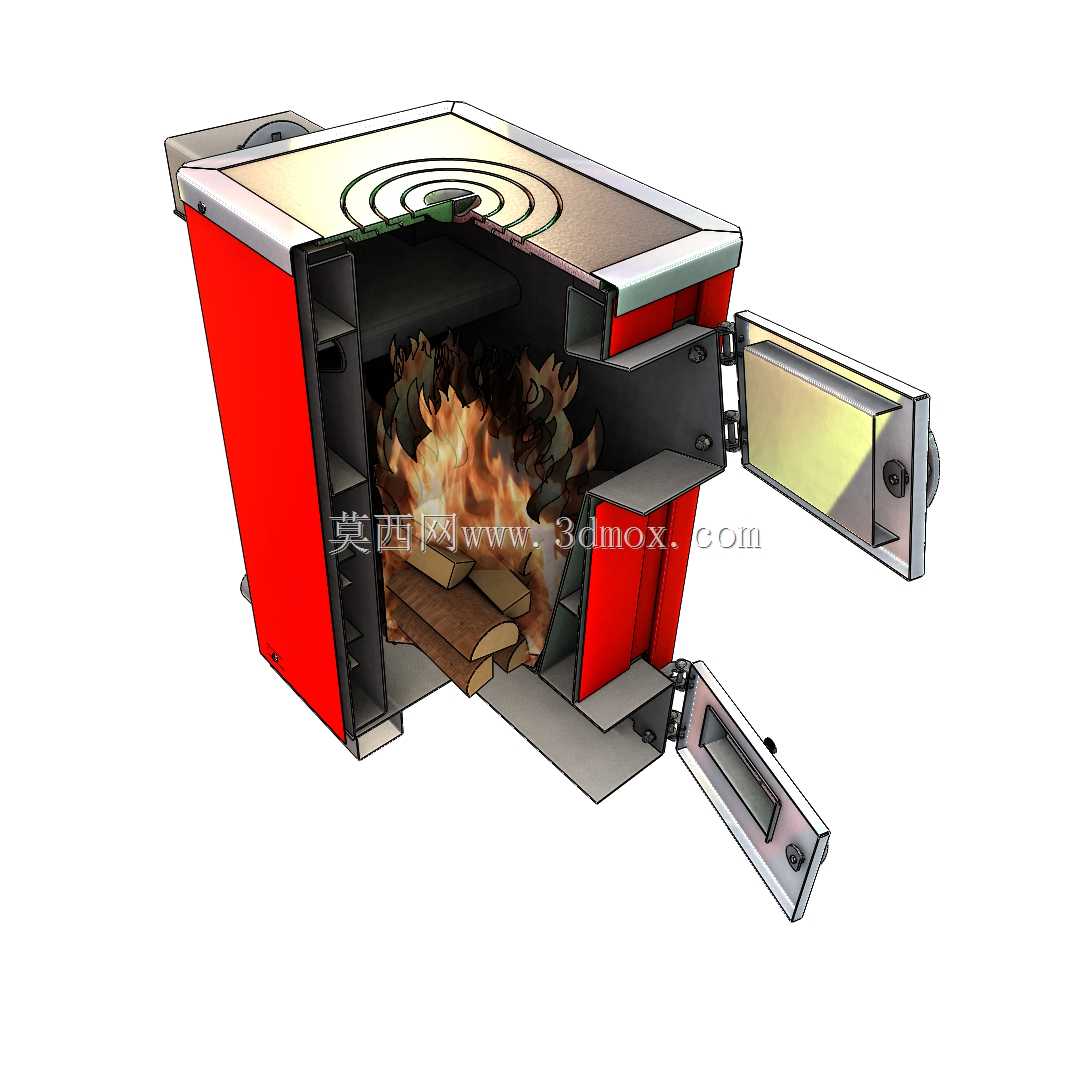

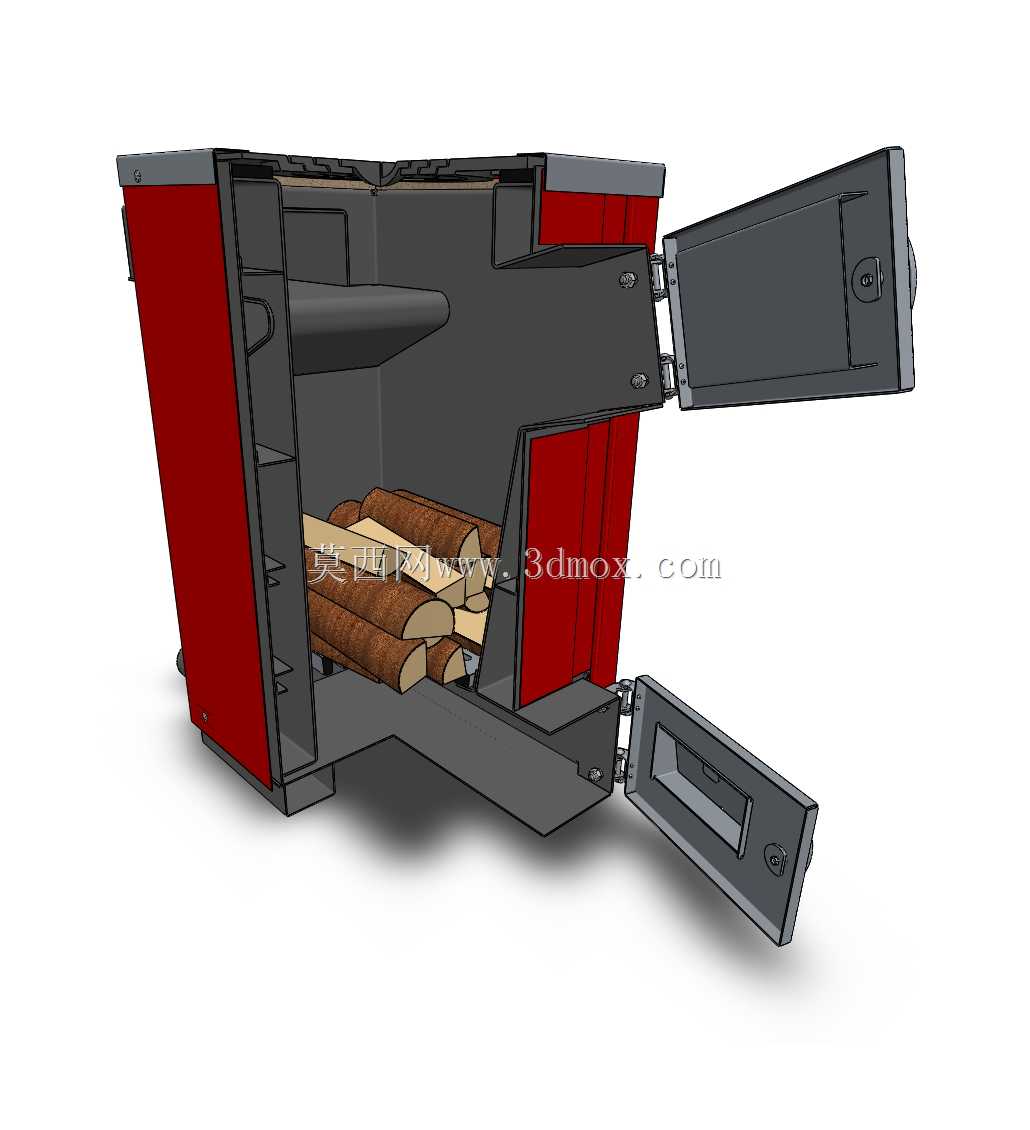

设计过程中充分考虑了不同场景的安装边界限制，最小功率机型的占地面积不足0.3平方米，可直接安装于厨房、设备间等狭小空间内，所有机型的底部均设置可调式支撑脚，可适配不平整的安装地面，机身与墙体的安全安装间距控制在15厘米以内，无需预留过大的操作维护空间；燃烧腔内部采用耐火隔热材料做内衬，可将燃烧产生的热量牢牢锁在腔体内部，外层壳体温度始终保持在安全触碰范围内，避免安装使用过程中出现烫伤风险；换热段采用多回程烟管设计，高温烟气在炉内经过多次折返流动，充分将热量传递给水套中的循环水，大幅提升燃料的热利用效率，降低燃料消耗成本。同时设备整体采用负压燃烧设计，配套的排烟接口可对接标准民用烟囱，燃烧过程中不会出现烟气倒灌问题，使用安全性得到充分保障。
