适用于方管TIG焊接的90度直角焊接夹具

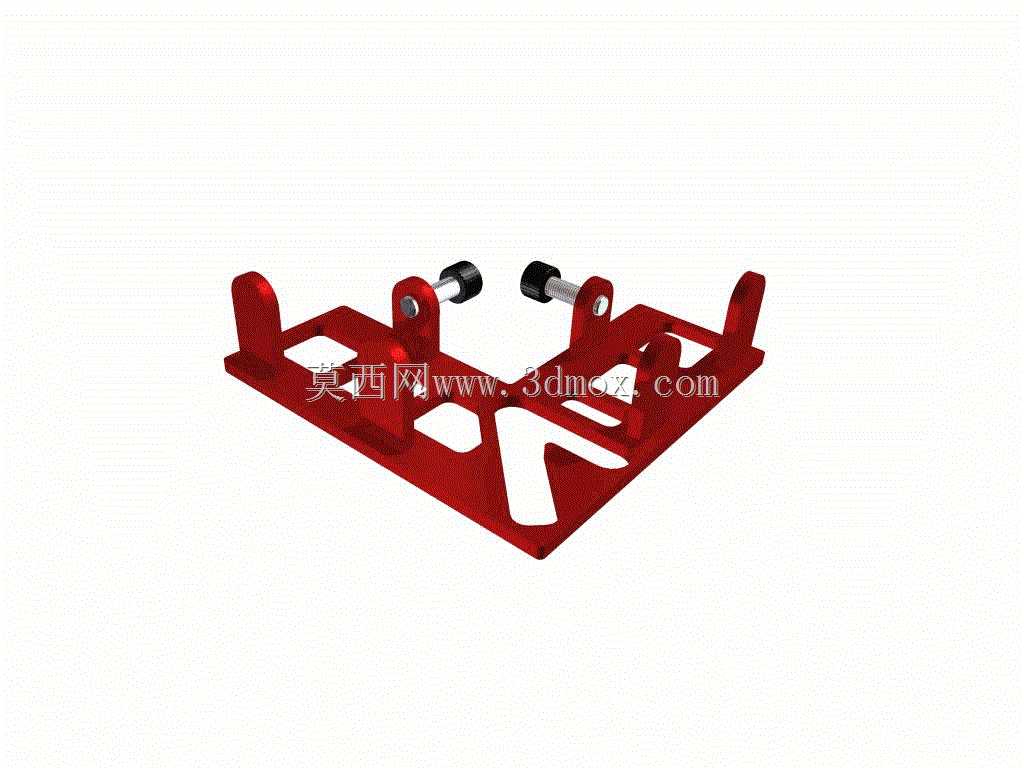

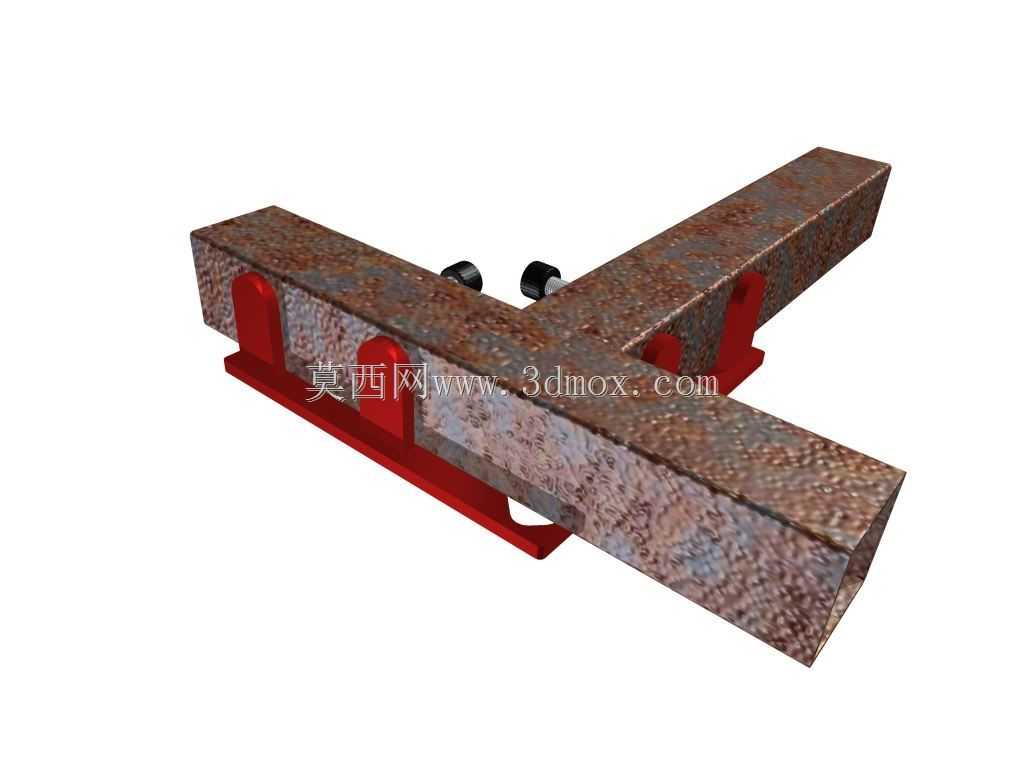

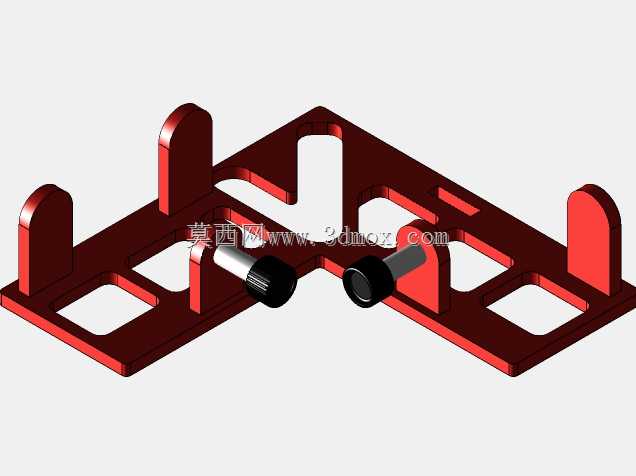

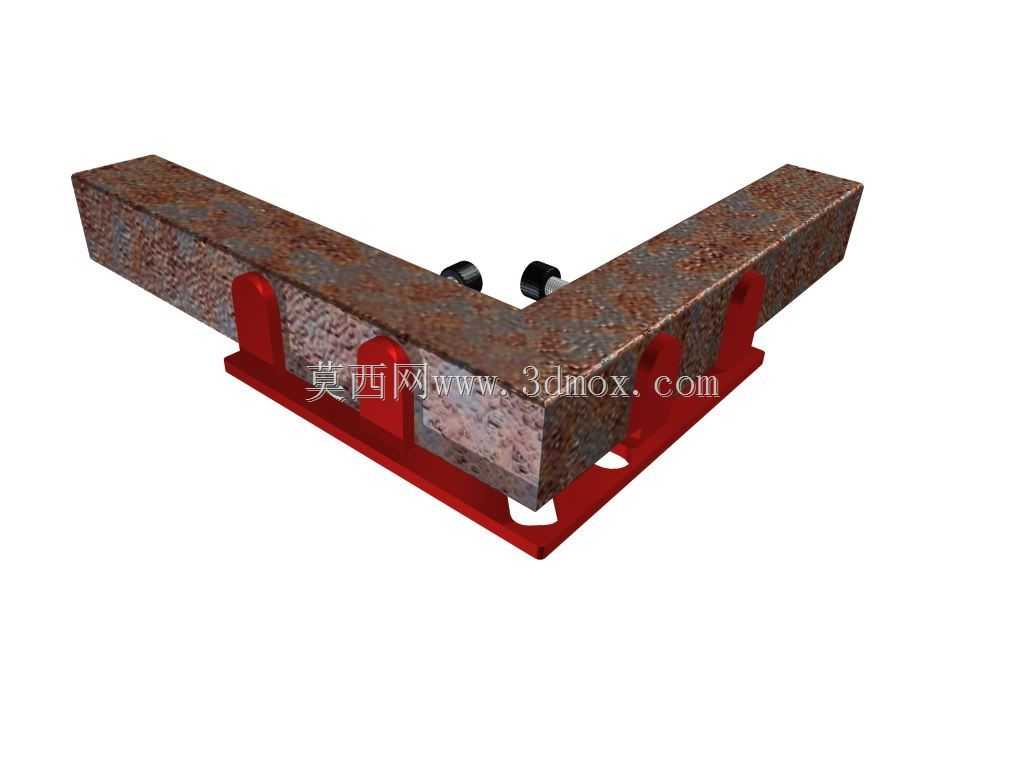

在金属加工、小型钢结构制作、非标框架拼装以及五金制品焊接的作业场景中，方管类构件的90度直角拼接是极为常见的工序，传统作业中常采用角尺辅助定位、人工手扶固定的方式，不仅定位精度难以保证，焊接过程中容易出现角度偏移、接缝错位的问题，还会占用操作人员大量的辅助固定时间，大幅降低焊接作业效率，同时人工手扶的方式也存在焊渣飞溅烫伤、工件移位碰伤的安全隐患，这款90度直角焊接夹具正是针对这类作业痛点设计的专用定位工装。该夹具主要适配公制规格40x40mm及以下尺寸的方形管材直角拼接作业，尤其适配TIG焊接工艺的作业需求，能够在焊接前快速完成两根方管的直角对位与夹紧固定，全程无需人工持续手扶扶持，让操作人员可以专注于焊接操作本身。从功能特性来看，夹具主体采用直角基准座搭配两组对称布置的快速压紧结构，基准座的直角内侧面经过精密加工，能够为两根待焊方管提供精准的90度定位基准，避免拼接角度出现偏差；两组压紧组件分别对应两个方向的待焊管材，通过旋拧压紧头即可快速将管材抵紧在基准面上，压紧头采用防滑端面设计，夹紧过程中不会划伤管材表面，也不会出现焊接过程中管材滑移错位的问题。在设计思路上，这款夹具优先考虑了作业的实用性与轻量化需求，基准座主体采用镂空式结构设计，在保证整体结构刚性、避免夹紧受力出现形变的前提下，尽可能降低夹具自身重量，既方便日常作业中的挪动转移，也能减少材料耗用控制制造成本；基准座的直角边缘做了避让开槽设计，能够为焊缝位置留出充足的焊接操作空间，不会出现夹具遮挡焊缝、阻碍焊枪作业的问题，焊接完成后待焊缝冷却即可快速松脱压紧件取下工件，不会出现焊渣粘连导致夹具无法拆卸的情况。从安装与使用边界来看，该夹具属于便携式手工焊辅助工装，无需固定安装在工作台面上，可直接放置在焊接作业平台、地面等平整支撑面上使用，整体外形尺寸紧凑，不会占用过多作业空间，除了方管的直角拼接外，也可适配同等尺寸规格的角钢、扁钢等型材的90度焊接定位，能够覆盖小型护栏框架、设备支架、非标五金框架等多种常见焊接作业的定位需求，有效降低直角焊接的对位难度，提升焊接成品的角度精度，减少后续打磨校正的工序耗时，同时大幅降低操作人员辅助作业的劳动强度，规避人工固定工件带来的安全风险。
