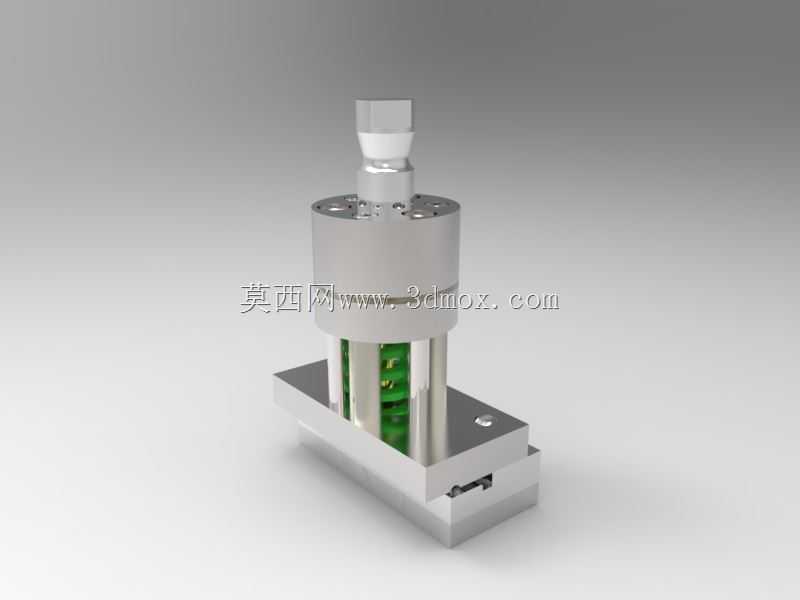

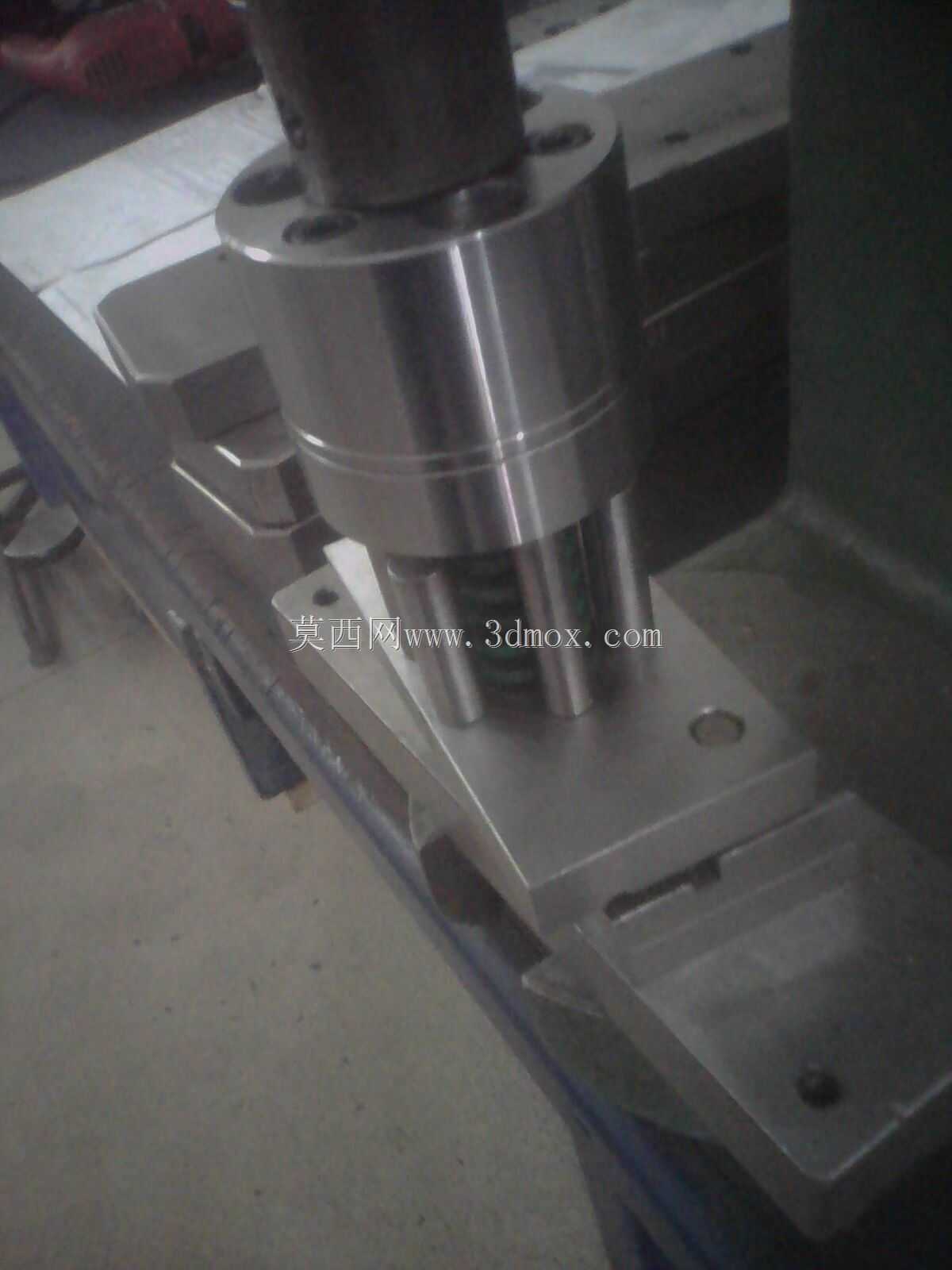

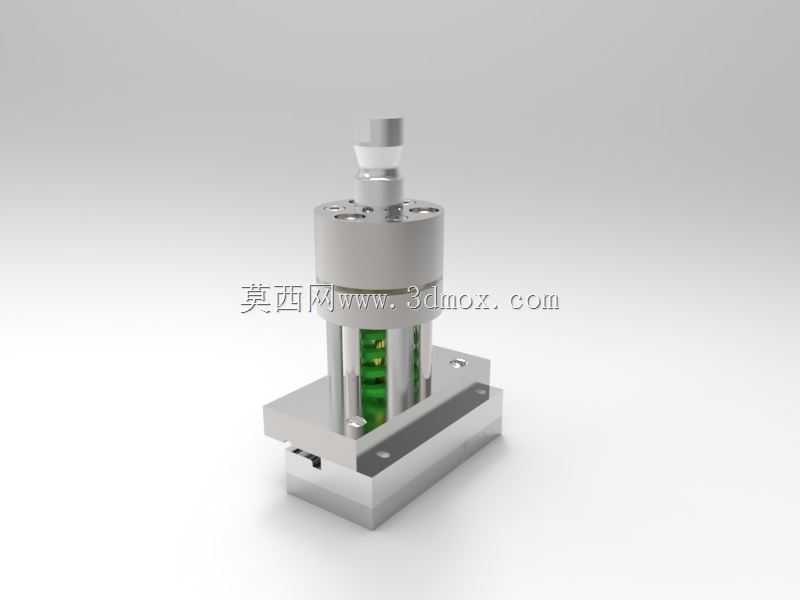

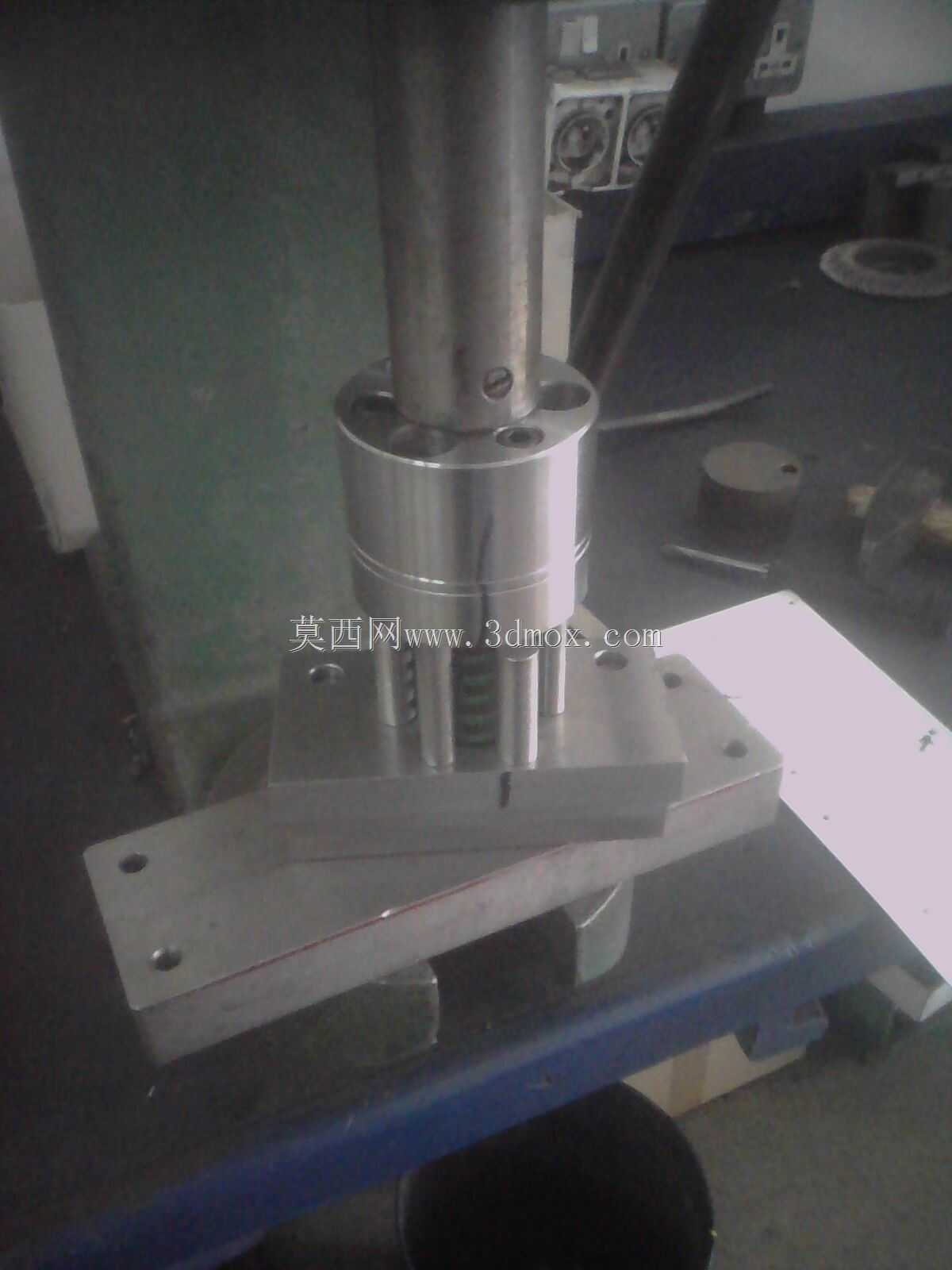

多工位简易冲压成型模具结构

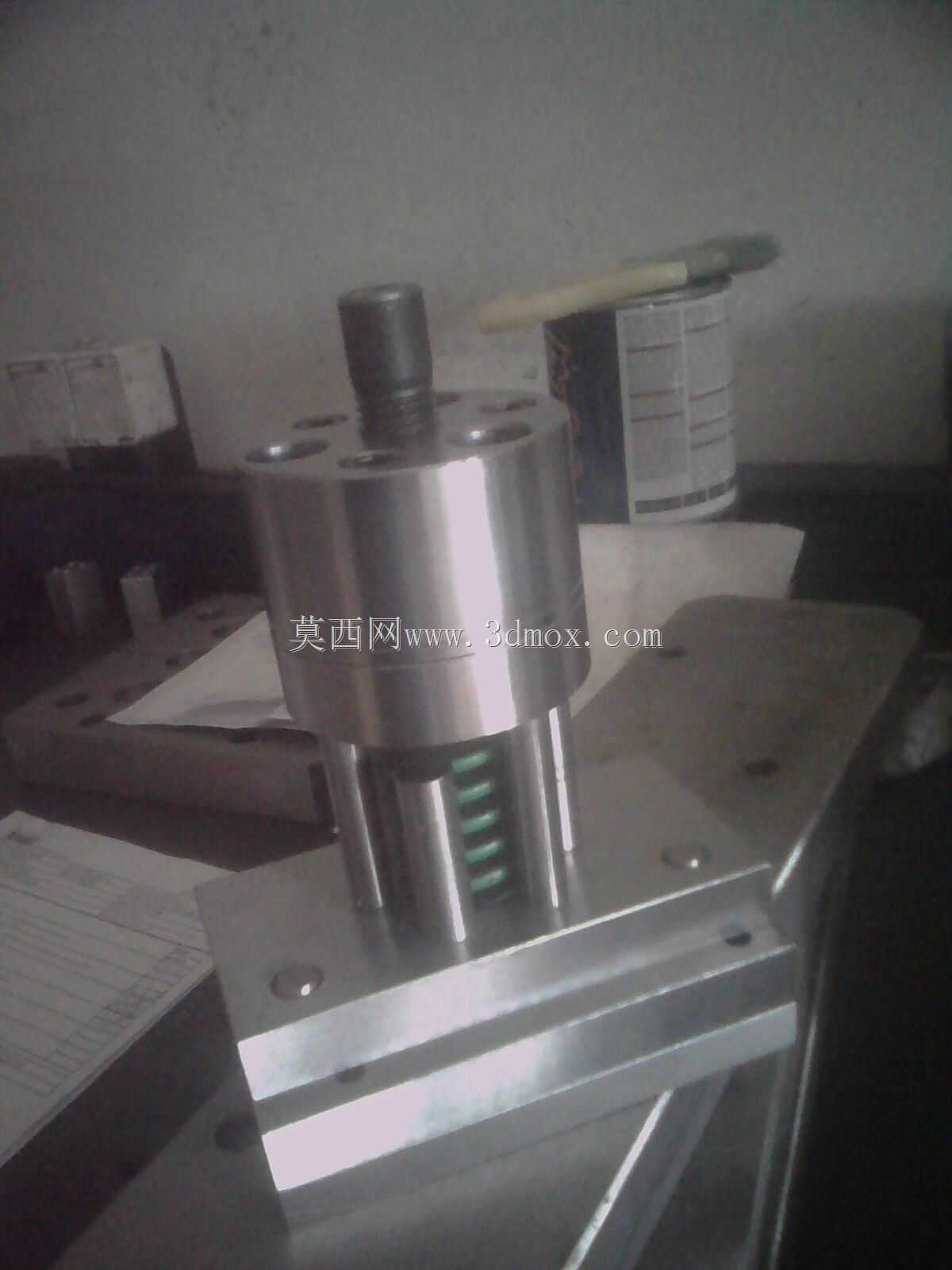

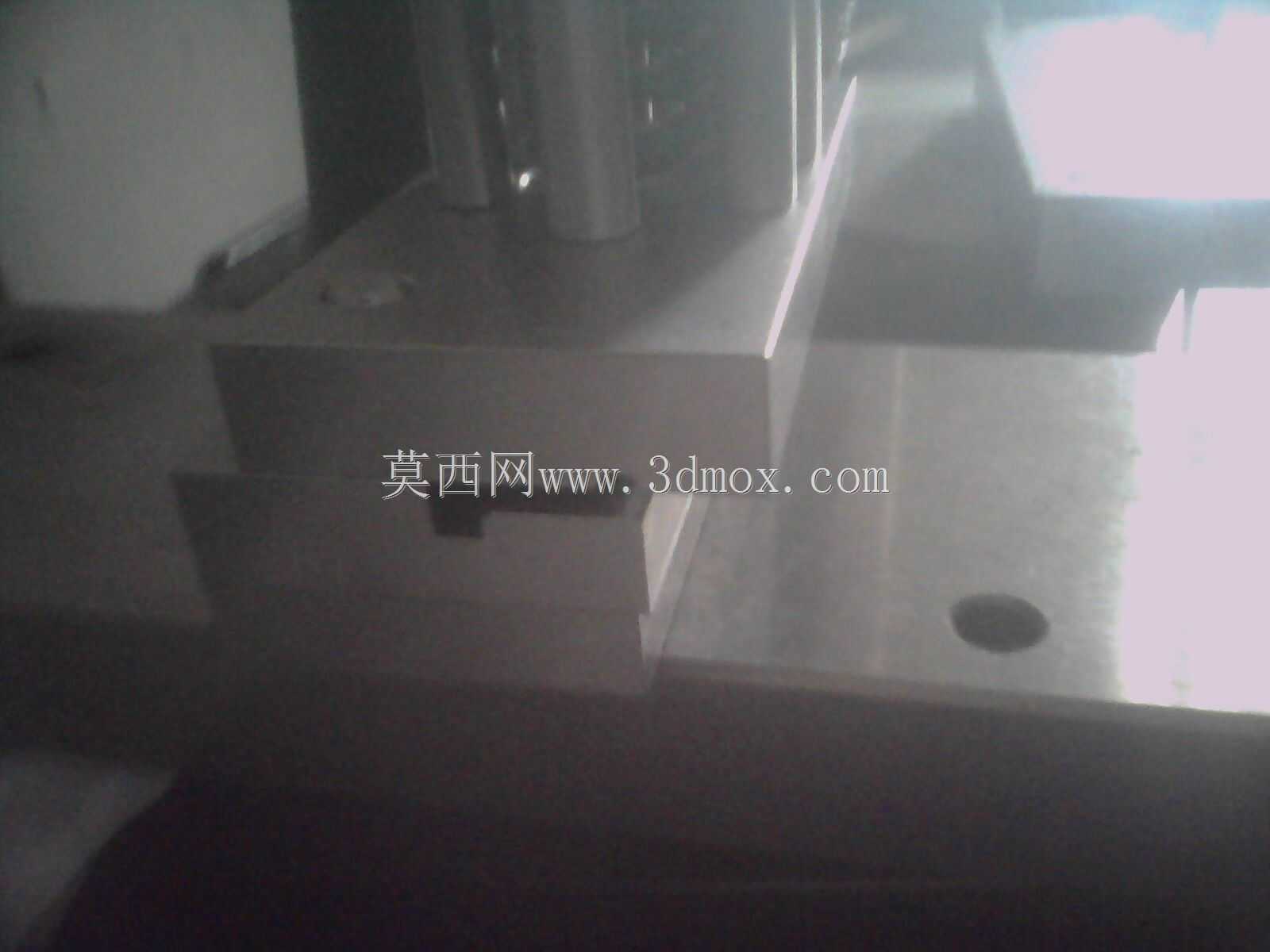

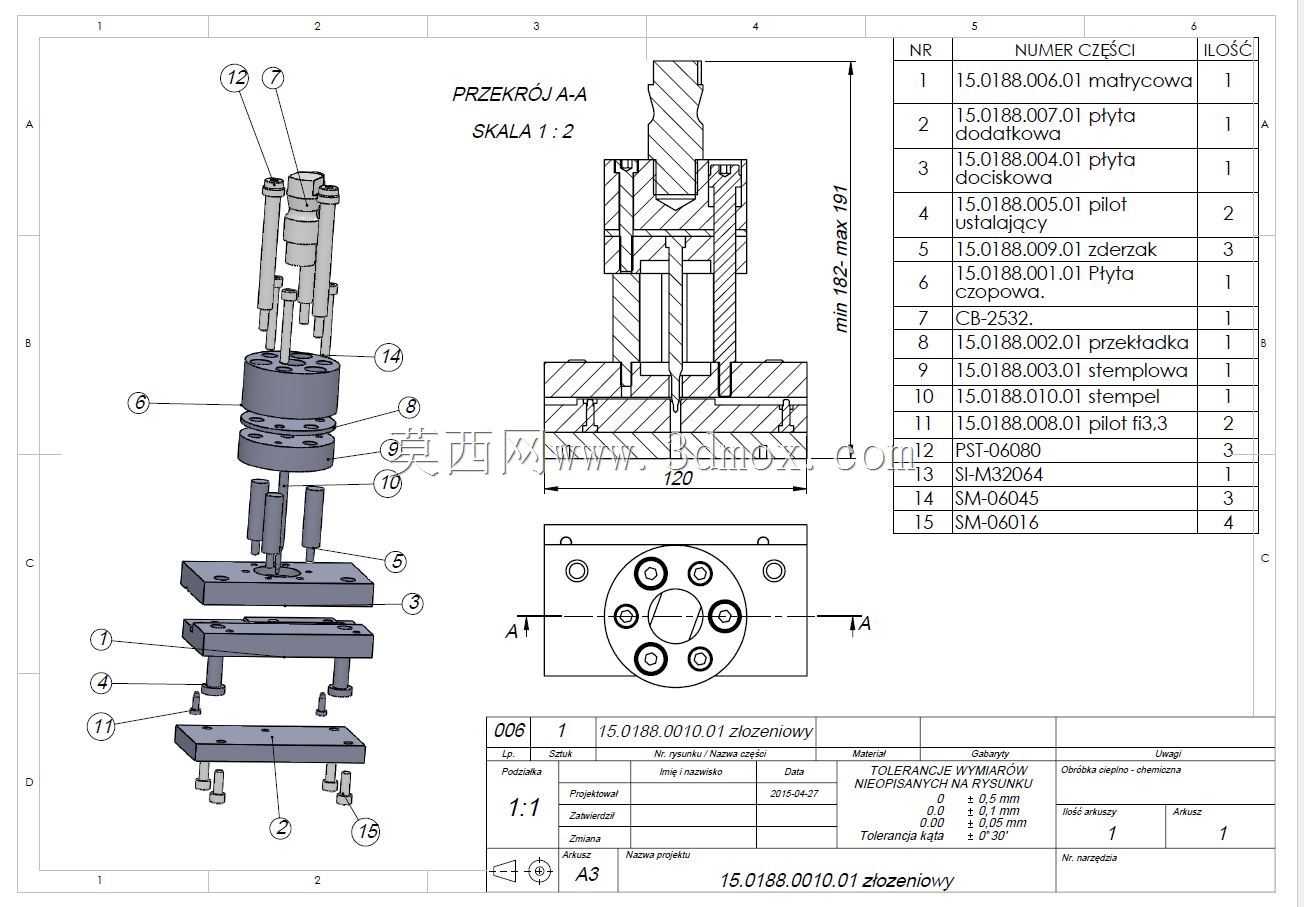

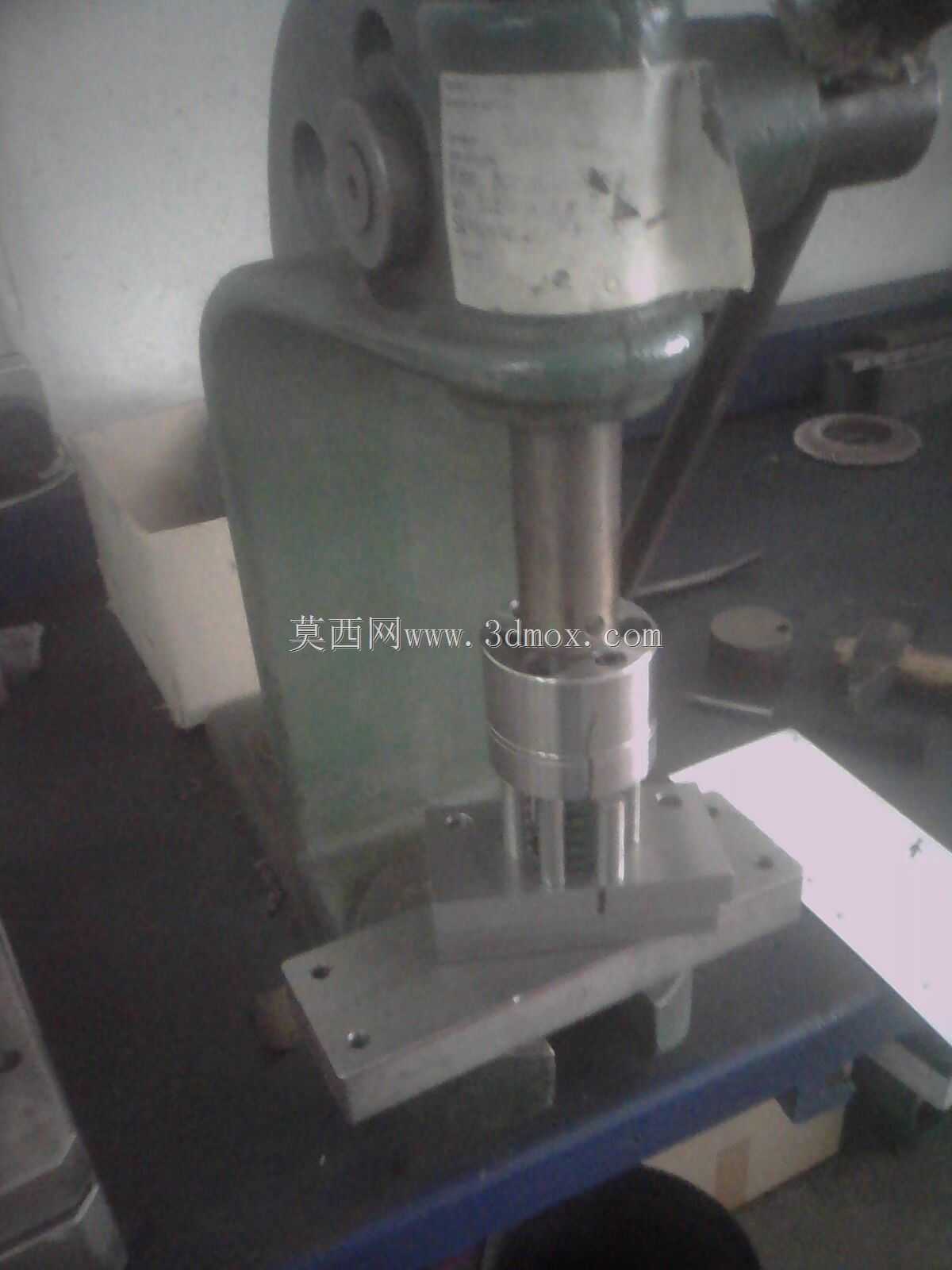

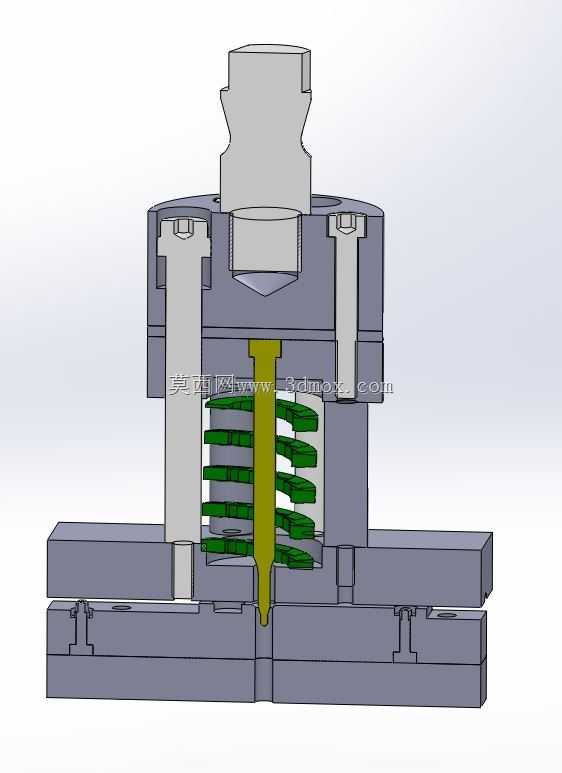

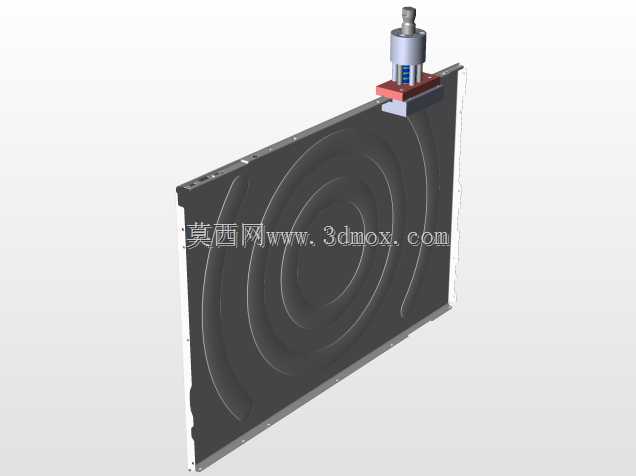

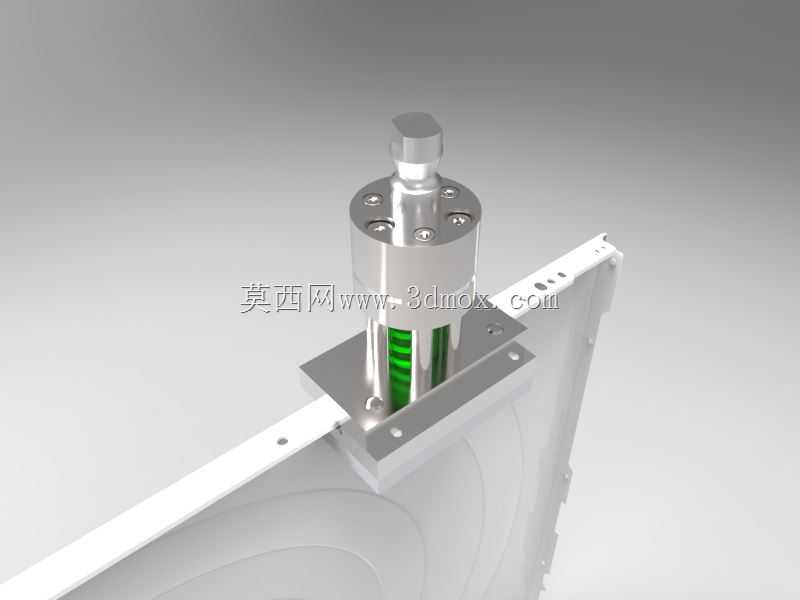

这款简易模具属于小型多工位冲压成型工装，主要应用于小批量五金零件的冲裁、浅拉伸与成型加工场景，常见于小型五金加工车间、非标零件打样工位，适配小吨位开式压力机安装使用，可完成薄金属板材的冲孔、落料、简单成型工序，相比大型连续模具备制造成本低、换装调整快、维护难度小的优势，非常适配多品种小批量的零件生产需求。整套模具采用标准三板式模架基础结构，从上到下依次排布上模座、冲头固定板、卸料板、凹模板、下模座等核心组件，导柱导套采用对称布置结构保证合模精度，多组冲头沿模座中心环形排布，可在单次合模行程中完成多个工位的同步加工，有效减少单工序多次装夹带来的定位误差。设计过程中优先考虑了拆装便捷性，所有成型零件均采用独立定位销与紧固螺丝固定，更换磨损冲头或凹模镶件时无需整体拆解模架，可大幅缩短停机换模时间；卸料板采用弹性卸料结构，搭配均匀布置的弹性元件保证卸料力平稳输出，避免冲压过程中板材变形卡料。从安装边界来看，整套模具闭合高度控制在191mm以内，模座外形尺寸适配常规小吨位冲床的工作台安装孔位，下模座设置有对称定位基准面，安装时可快速对齐压力机滑块中心，无需复杂调模过程；凹模部位设置有环形排布的成型型腔，对应不同规格的冲头完成对应工序加工，导套与导柱的配合间隙控制在精密冲裁所需的公差范围内，保证长期冲压过程中的合模精度稳定性。模具的成型零件均采用独立镶件结构，当某一工位的成型零件出现磨损或崩损时，可单独更换对应镶件，无需报废整块模板，有效降低长期使用的维护成本；侧面设置的定位结构可快速完成条料送料定位，保证每一次冲压的送料步距一致，减少成型零件的尺寸偏差。整体结构紧凑无多余冗余设计，所有受力部件均做了对应强度补强，上模座与冲床滑块连接的部位设置有标准模柄接口，可直接适配常规小吨位冲床的滑块装夹位，无需额外制作连接法兰；下模座设置有排料缺口，冲压完成的废料与成品可沿缺口自然滑落，无需人工手动清理模腔，提升连续作业的操作安全性。
