泵系统流量调节控制面板三维建模设计

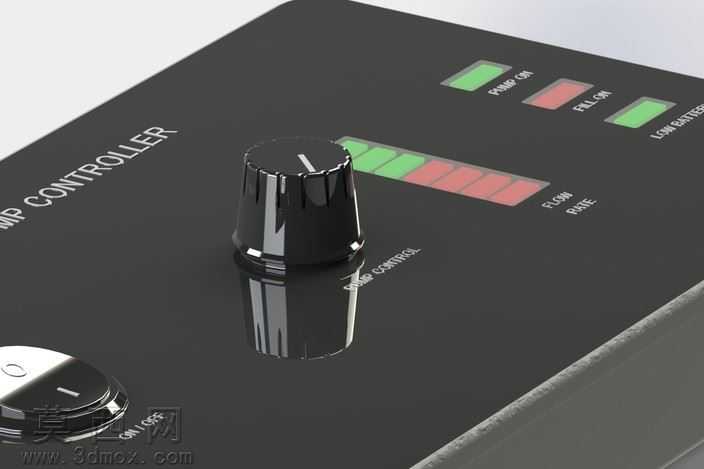

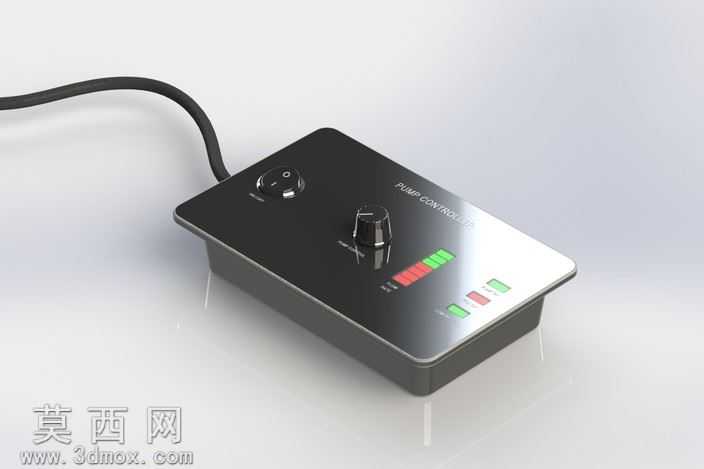

本作品为泵系统配套的控制面板三维建模成果，建模阶段以工业操控面板的实际使用逻辑为核心，先完成整体外形的基准搭建，采用圆角矩形作为面板主体轮廓，边缘做小弧度倒角处理，避免尖锐棱角带来的工业安全隐患，同时契合工业设备的外观设计规范。建模过程中对面板上的操控元件做了精细化还原：核心的流量调节旋钮采用带防滑竖纹的柱形结构，旋钮顶部设置白色指示标线，用于对应下方的流量刻度区间，旋钮与面板的衔接处做了下沉式凹槽设计，既可以避免旋钮转动时剐蹭面板表面，也能提升整体结构的层次感。面板上的状态指示区域分为功能状态灯与流量进度条两部分，功能状态灯分别对应泵运行、注液状态、低电量提醒三个核心工况，采用圆角矩形的灯体造型，不同功能的灯体预留了差异化的色彩区分区域；流量进度条采用分段式矩形排布，绿色段对应低流量区间、红色段对应高流量区间，直观呈现当前流量档位。面板左上角设置带标识的电源开关，采用拨杆式结构，表面做凹凸的防滑纹理处理，开关旁印刷清晰的通断标识，方便操作人员快速识别。材质与渲染阶段，面板主体采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟工业塑料的细腻磨砂质感，避免过度反光干扰操作人员查看指示状态；调节旋钮采用亮面黑色硬质塑料材质，添加轻微的环境反射效果，凸显旋钮的立体轮廓与精致感；状态灯区域采用半透明的PC材质，调整透光率参数模拟指示灯点亮时的柔光效果，同时保留灯体未点亮时的磨砂通透感。渲染时采用45度俯视角的产品级布光，主光源从左上方投射，在旋钮表面形成自然的高光反射，同时勾勒出面板上各元件的轮廓阴影，辅助光源从右侧补光，弱化暗部的死黑区域，让面板上的印刷标识、刻度纹理都能清晰呈现。设计思路上完全围绕泵系统的操控需求展开，所有操控元件与指示元件的排布符合人体工程学操作逻辑，核心调节旋钮放置在面板视觉中心位置，状态指示灯排布在旋钮上方的视线易达区域，电源开关放置在边角位置避免误触，整体布局简洁清晰，没有冗余的装饰元素，完全服务于泵系统的状态监视与流量调节功能，可直接用于泵类产品的外观方案验证、操作界面设计参考以及产品宣传渲染素材使用。
