离心水泵双吸叶轮结构设计作品

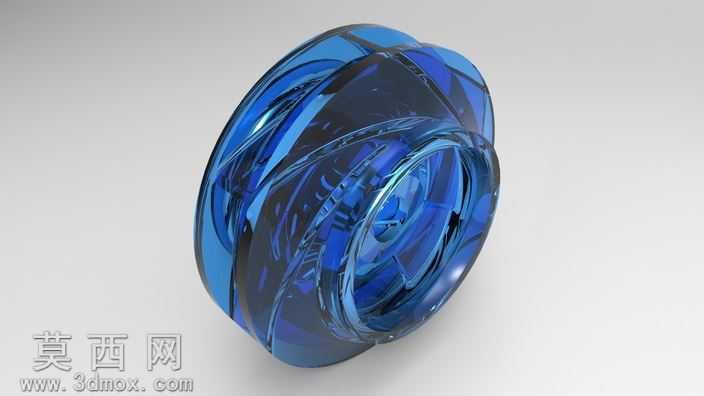

本作品为离心水泵双吸叶轮的三维设计成果，建模阶段依托三维参数化设计思路完成全结构搭建，首先基于离心泵水力设计原理确定叶轮进出口直径、叶片包角、叶片数等核心水力参数，采用曲面建模方式构建扭曲型叶片的空间曲面，保证叶片型线符合流体流动规律，减少水力损失。建模过程中对叶轮前后盖板、叶片、轮毂等结构进行一体化布尔运算处理，确保各连接部位过渡顺滑，无几何干涉问题，同时对叶轮的密封环配合位置、轴孔安装位进行尺寸精度预留，满足实际加工装配的公差要求。材质渲染阶段采用半透明蓝色工程塑料质感材质进行效果呈现，通过调整材质的折射率、透明度、反射参数，模拟透明工程塑料的视觉效果，清晰展现叶轮内部的叶片排布与流道结构，方便观察双吸叶轮双侧进水的对称流道布局；场景布光采用多光源组合方式，主光源提供主要照明突出叶轮整体轮廓，辅助光源补充暗部细节，环境光提升整体通透感，最终渲染效果能够清晰呈现叶轮的曲面流畅度与结构细节。结构设计上采用双吸式对称布局，叶轮两侧均设置进水口，流体从两侧同时进入叶轮流道，可有效平衡运行过程中的轴向力，降低泵轴与轴承的负载，提升水泵运行稳定性与使用寿命；叶片采用扭曲型空间曲面设计，能够适配流体在流道内的流动方向变化，减少流体冲击与脱流现象，提升水泵的运行效率；轮毂部位设计有标准轴孔与键槽结构，可实现与泵轴的可靠连接，传递运行扭矩，前后盖板与叶片的连接位置做圆角过渡处理，减少应力集中，提升叶轮整体结构强度。设计过程中反复校核流道的过流面积变化梯度，保证流体在流道内流速变化平缓，避免出现局部涡流与阻力损失，同时兼顾叶轮的铸造工艺性，确保叶片与盖板的壁厚均匀，符合铸造生产的工艺要求，避免出现壁厚突变导致的铸造缺陷。
