双罐工艺过程自动化管路系统设计

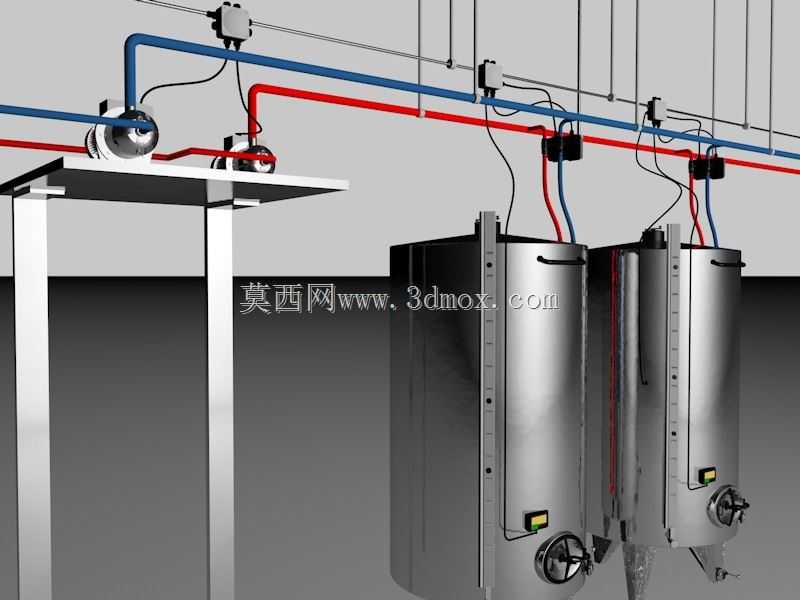

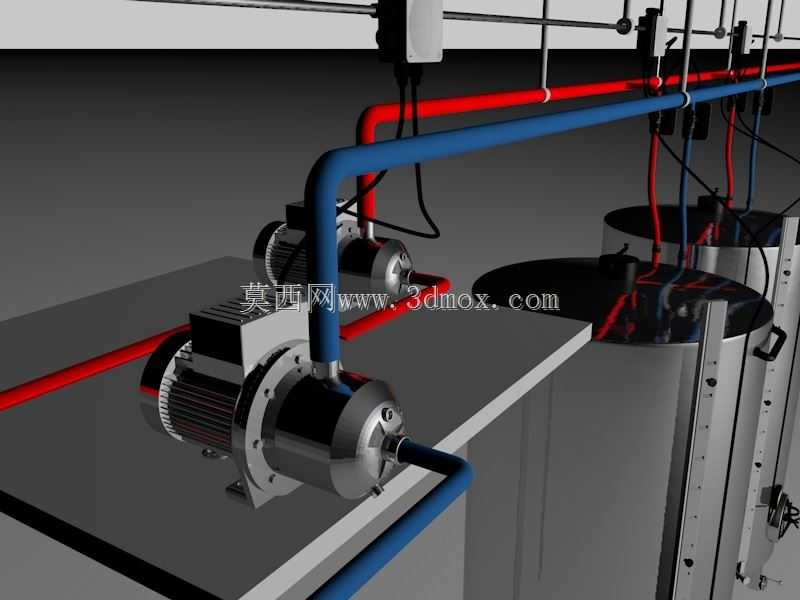

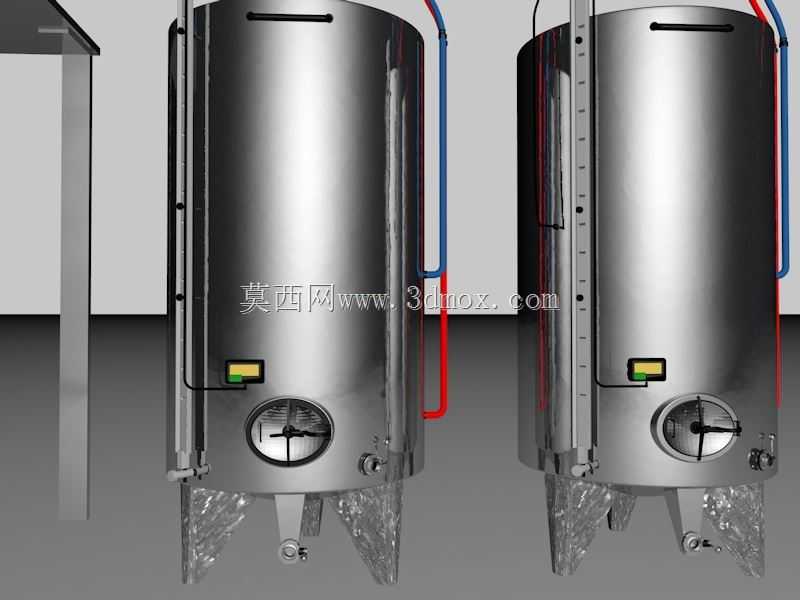

这套双罐工艺自动化系统主要面向精细化工、食品饮料、生物制药等行业的中小批量流体处理生产场景，可完成液态物料的暂存、温控调配、定量输送、管路切换等连续工艺动作，适配多品种小批量的柔性生产需求，能在车间有限空间内完成整套流体处理单元的集成部署，无需额外搭建分散式管廊支架。设备主体采用两台立式承压罐体作为核心工艺载体，罐体采用镜面不锈钢材质打造，侧壁设置纵向液位观测刻度与嵌入式温度检测模块，底部集成出料控制阀组，可实时监测罐内物料的液位、温度参数，配合顶部的管线分配系统完成不同工艺路径的自动切换。顶部管线采用红蓝双色管路分别标识冷源、热源介质回路，配套吊装式输送泵组与电控阀件，所有管线通过顶部架空支架排布，既避免地面管线占用操作通行空间，也能减少管路残留积液的清理难度，支架预留了足够的管线维护操作空间，阀件接线采用规整的走线槽布局，方便后期检修更换元件。设计过程中优先考虑了安装边界的适配性，整套系统的横向占用宽度适配常规车间3米柱距的安装空间，罐体高度控制在操作人员可触及顶部阀件的合理范围，底部预留了叉车转运的支撑间隙，无需额外浇筑特殊设备基础，可直接在平整硬化的车间地面完成就位安装。功能设计上兼顾了工艺灵活性与操作安全性，两台罐体可独立运行完成单批次物料处理，也可通过管路串联实现连续化的多工序物料流转，管路上的阀件均配置手动应急操作结构，在电控系统异常时可通过手动方式完成管路通断操作，避免物料滞留罐内引发变质或安全隐患。罐体侧壁的观测刻度采用耐腐蚀蚀刻工艺制作，长期接触物料也不会出现标识模糊问题，底部出料口采用快装连接结构，可快速对接下游灌装、反应或输送设备，减少管路对接的安装工时。整套系统的管线排布充分考虑了流体流向的合理性，所有管路均设置合理的倾斜角度，避免管路内残留物料引发交叉污染，架空支架的承重设计预留了1.5倍的安全余量，可承受满管状态下的管路重量与泵组运行的微幅振动，不会出现管路变形移位问题。
