笛卡尔坐标袋装物料码垛机架结构设计

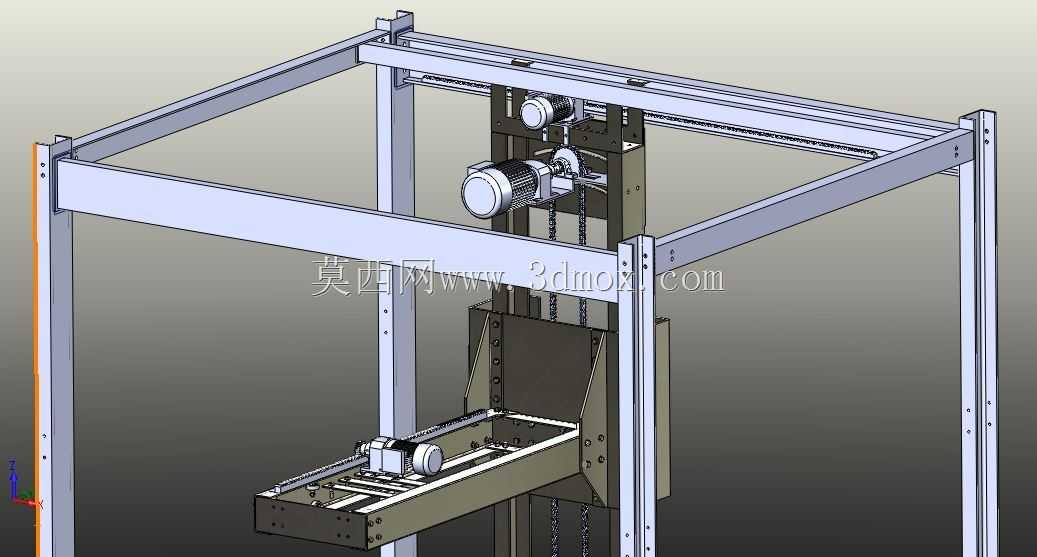

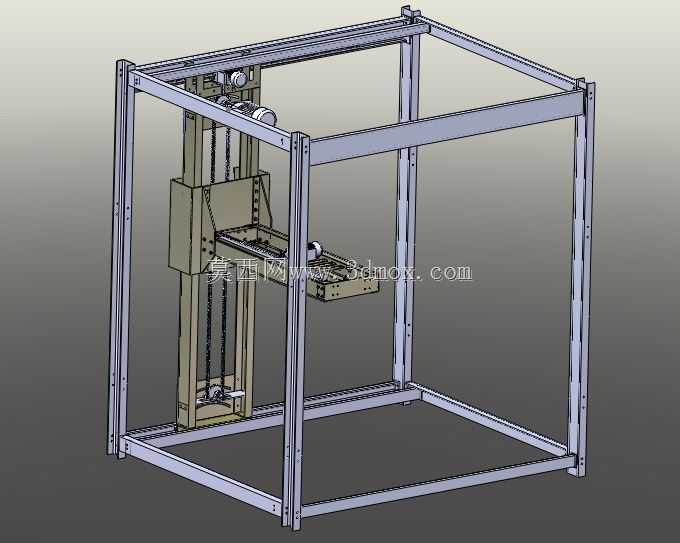

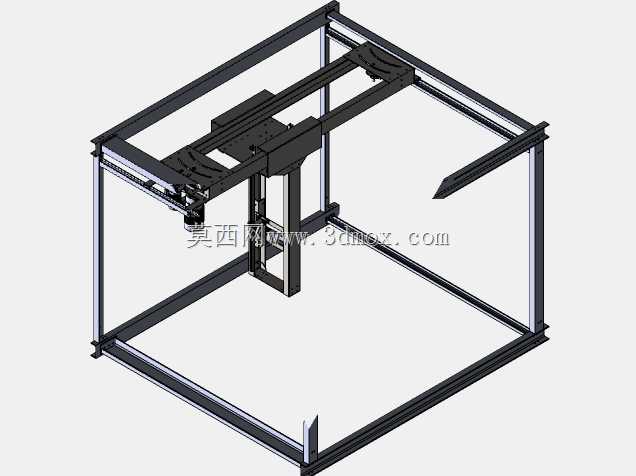

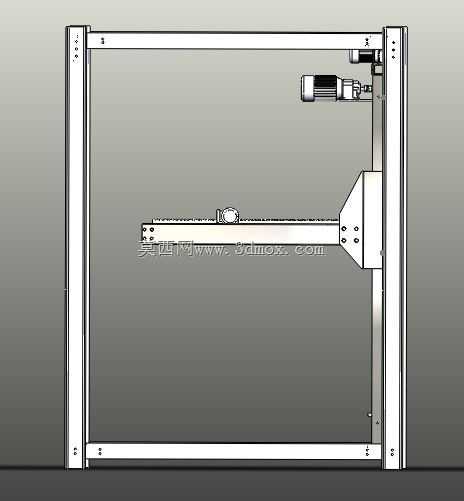

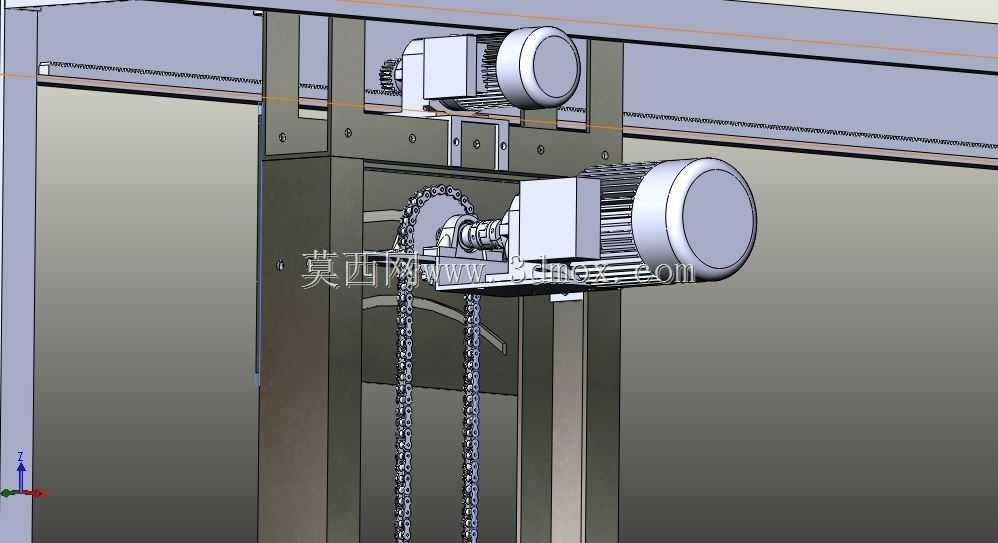

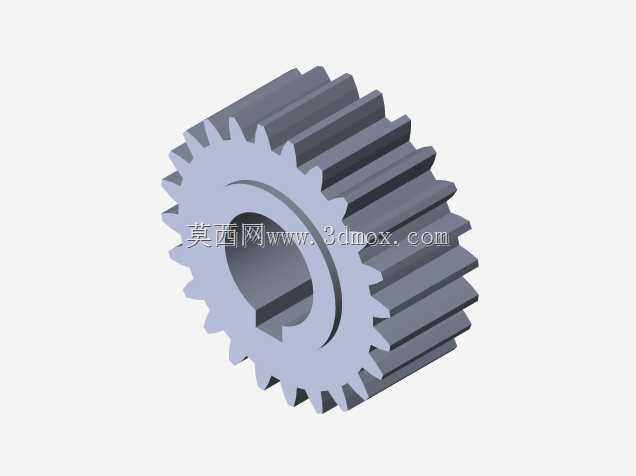

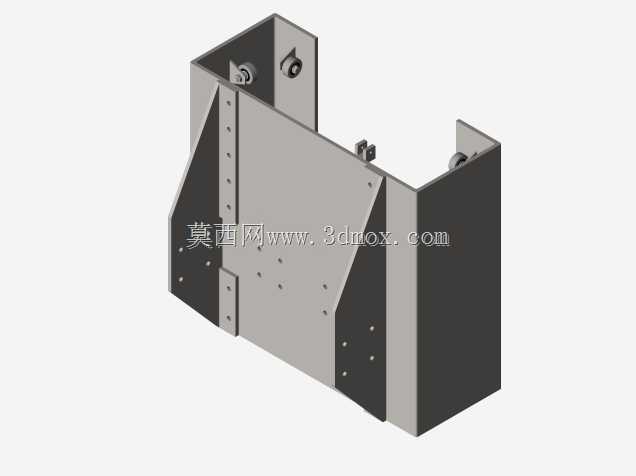

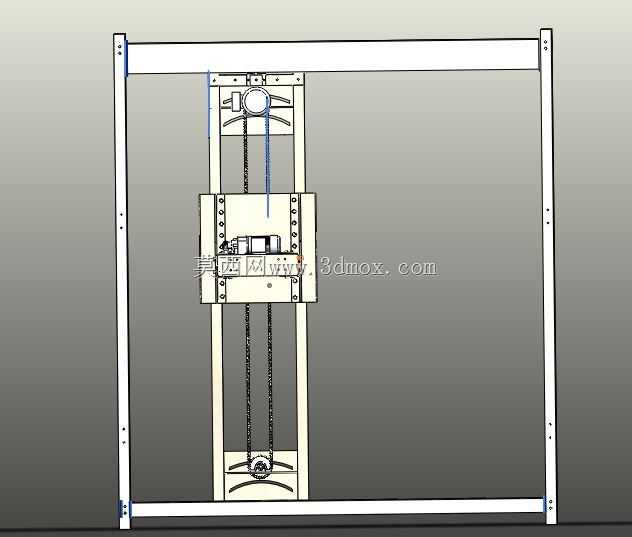

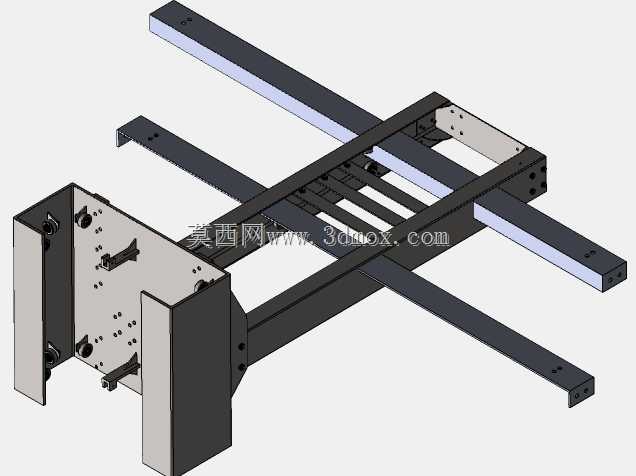

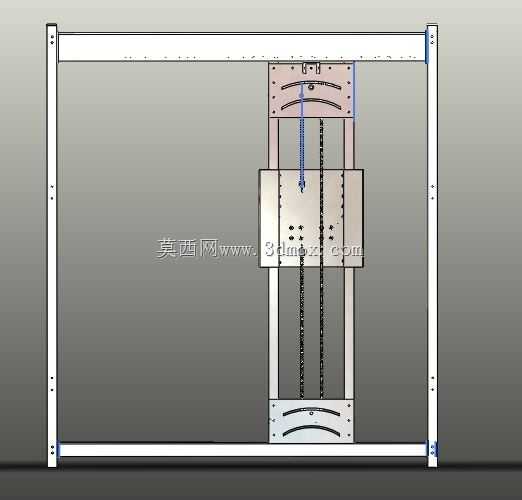

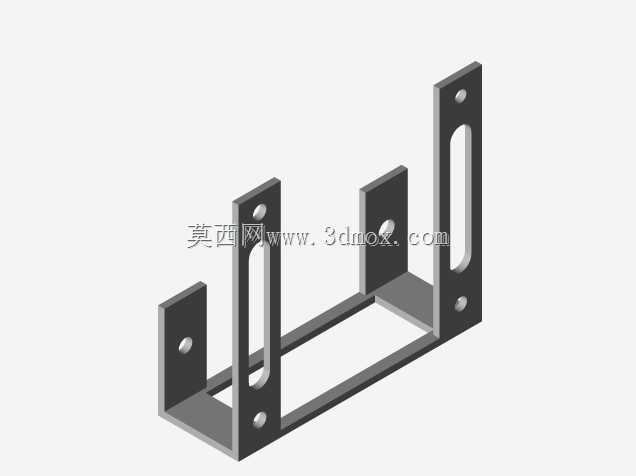

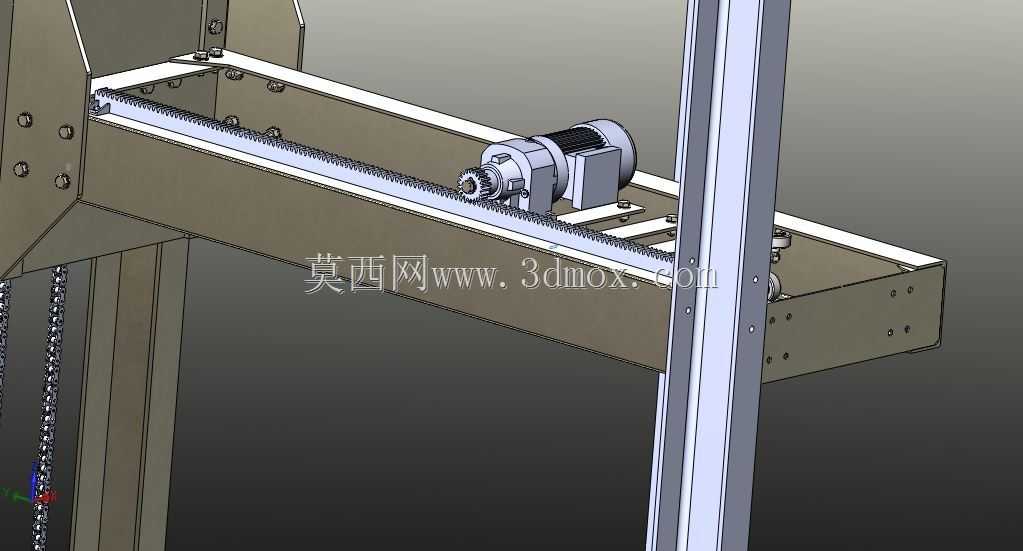

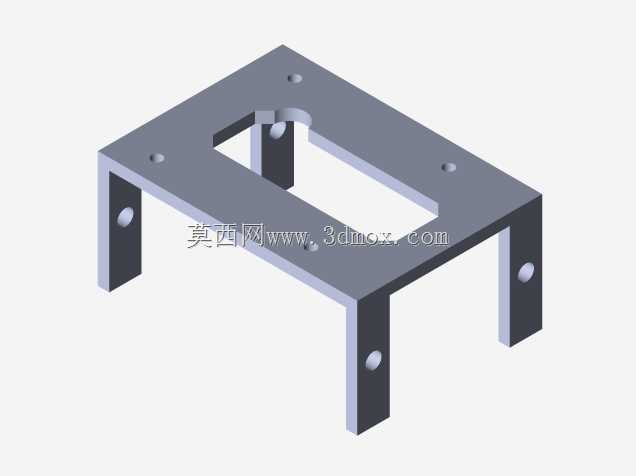

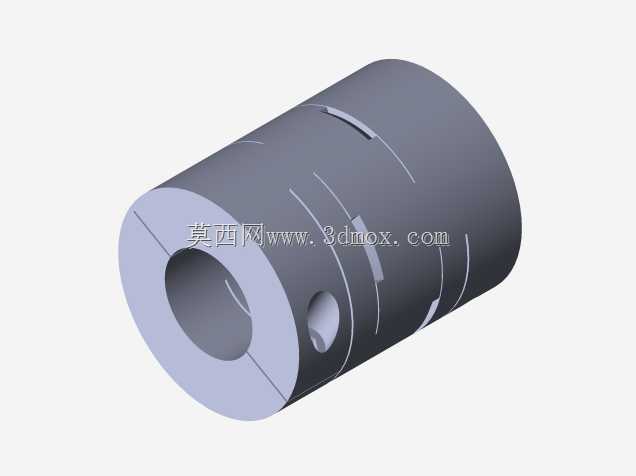

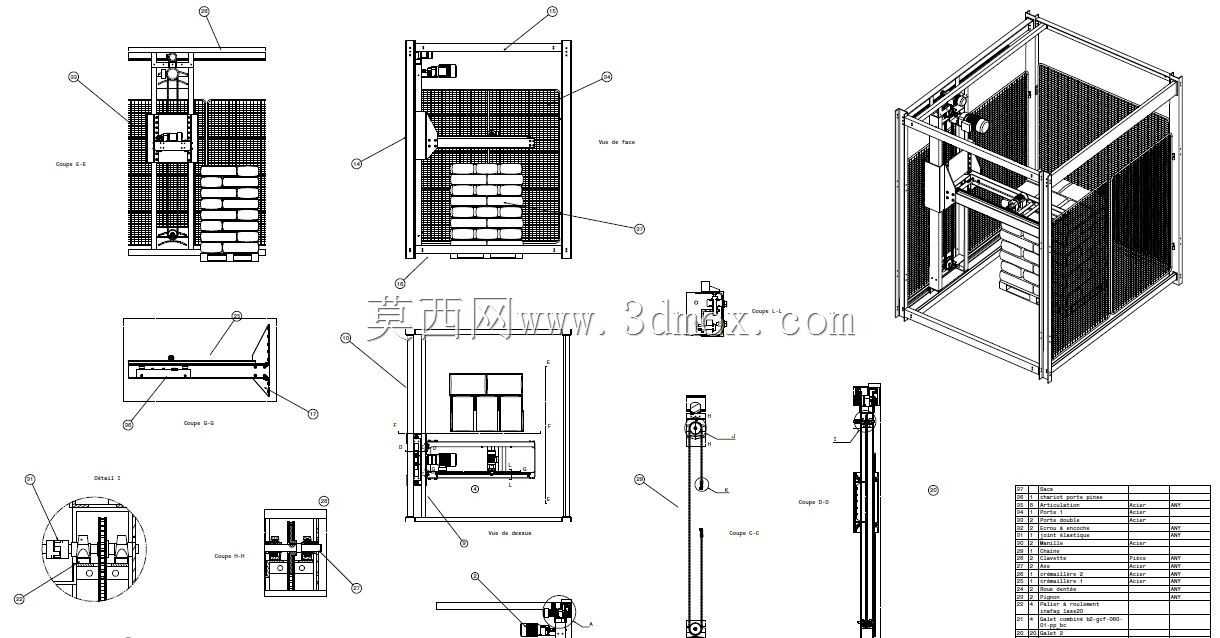

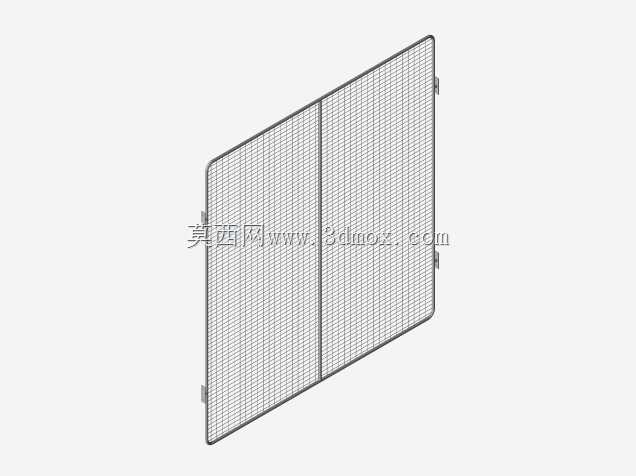

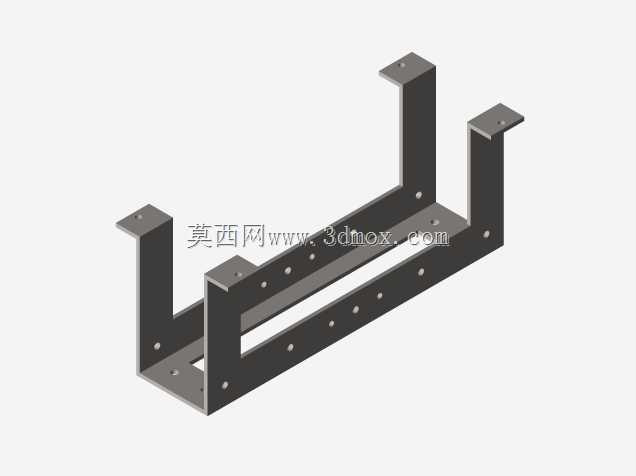

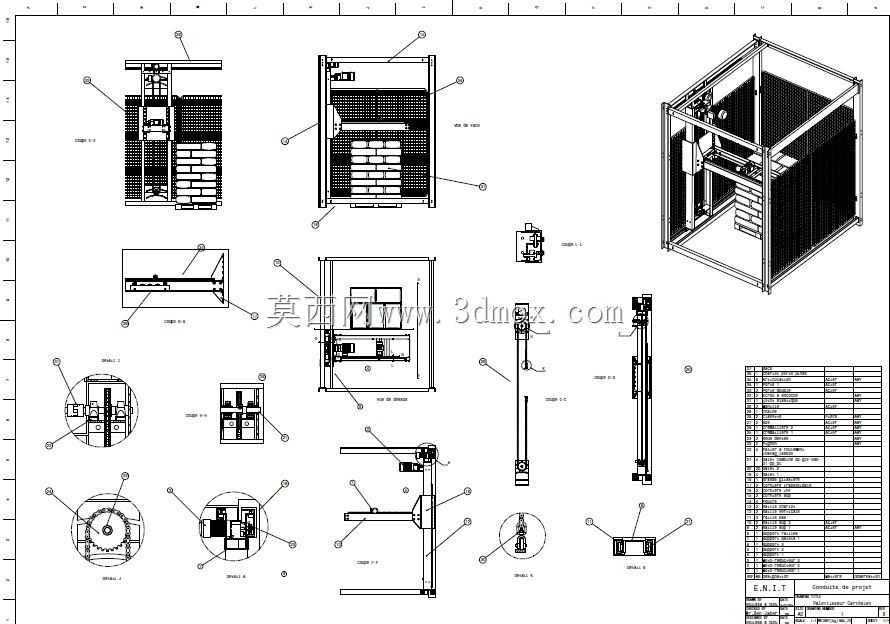

该码垛设备主要面向袋装物料的仓储、生产末端码垛作业场景，常见于粮食加工、建材分装、日化产品袋装生产线的末端工位，可替代人工完成袋装产品在标准托盘上的规整排布，大幅降低重体力搬运环节的人力投入，提升码垛作业的一致性与效率，适配常规PP编织袋、纸袋等软包装载的颗粒状、粉状物料的码放需求，可对接前端输送线的出料节拍，完成连续化的码垛作业。设备采用笛卡尔直角坐标架构作为核心运动载体，整体为框架式落地结构，外围采用标准工业铝型材搭建方形支撑框架，作为整套运动机构的安装载体，框架底部预留地脚安装孔位，可直接固定在平整的车间硬化地面上，无需额外搭建复杂安装基础，框架整体的长宽尺寸适配常规1200mm*1000mm标准托盘的作业覆盖范围，竖向框架高度可适配常规1.8米以内的码垛高度需求，安装时仅需预留框架外侧0.5米的维护操作空间即可满足日常检修需求。核心运动单元集成在框架内部的竖向安装立板上，采用链传动搭配线性导轨的升降结构，承载滑台可沿竖向导轨完成上下方向的精准位移，滑台前端预留袋装物料承载托板的安装接口，当前结构预留了自动取袋手臂的拓展安装位，后续可加装夹爪、吸盘等取料执行机构，即可完成从输送线取料、移动到托盘指定位置、放料堆叠的全流程动作。设计过程中优先考虑了结构的稳定性与拓展性，框架型材连接处采用角件加螺栓的刚性连接方式，可承受升降运动过程中的偏载力矩，避免运动过程中出现框架晃动；竖向传动单元设置了上下限位机械挡块，可防止滑台超程运行引发的结构碰撞，传动链的张紧结构设置在立板下端，日常维护时无需拆解上部结构即可完成张紧度调整。该结构的运动逻辑简单可靠，X、Z两个方向的运动可通过常规伺服电机驱动实现精准定位，相比关节机器人式码垛设备，该结构的采购与维护成本更低，对操作人员的技术要求更友好，适合中小产能的生产线使用，可根据实际产线的产能需求，调整滑台的运行速度与承载能力，适配10kg到50kg不同单重的袋装物料码放需求，码放过程中可根据预设的排布逻辑，完成每层多袋的整齐排布，堆叠完成的托盘物料可直接由叉车转运至仓储区域，打通生产线末端到仓储的物料转运衔接环节。
