标准两板结构塑胶注射成型模具

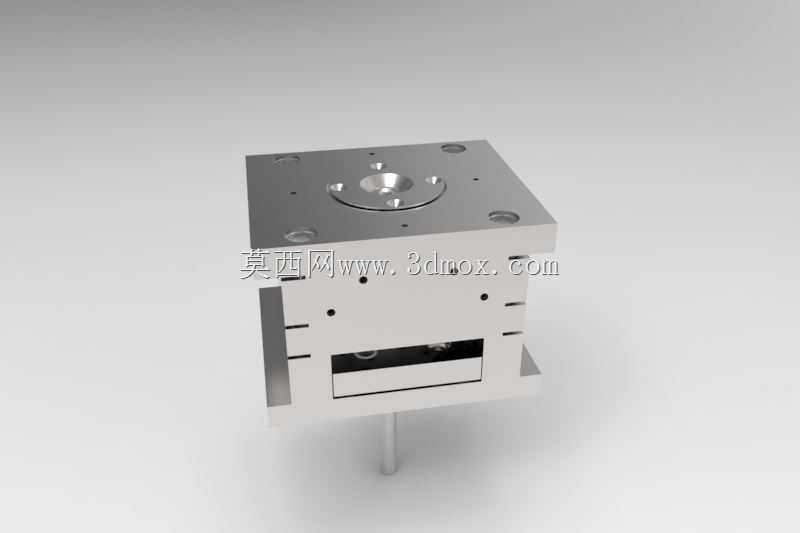

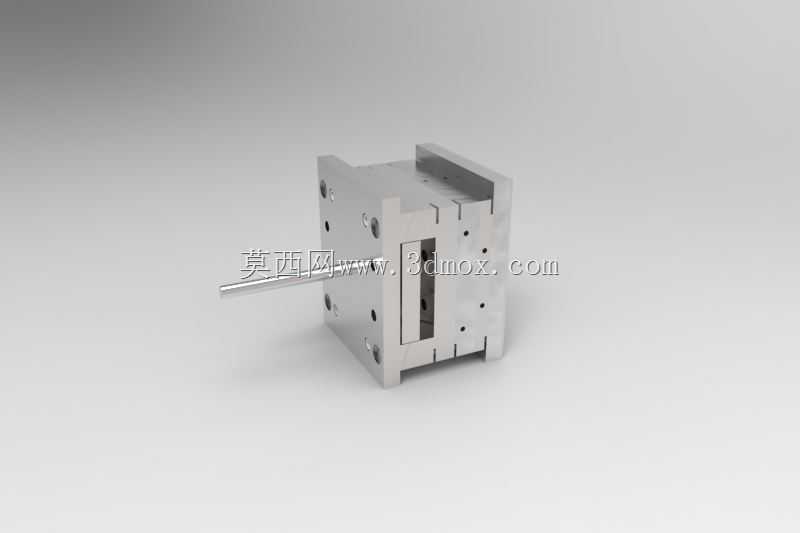

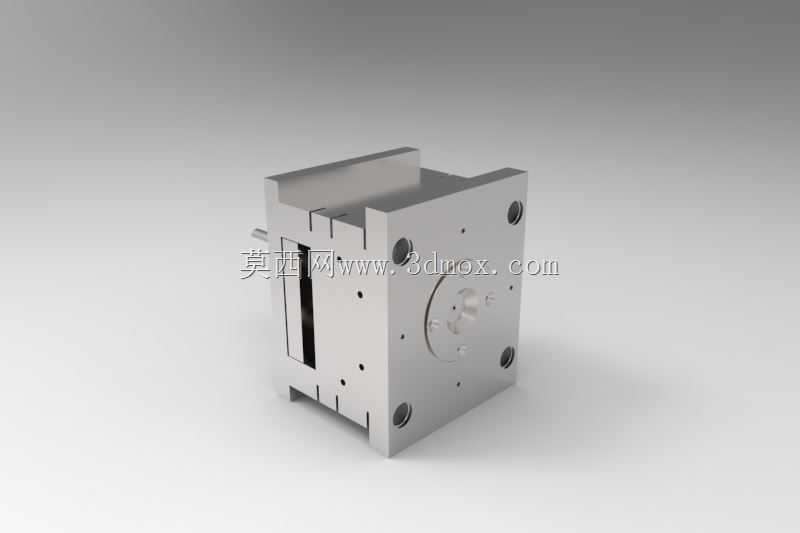

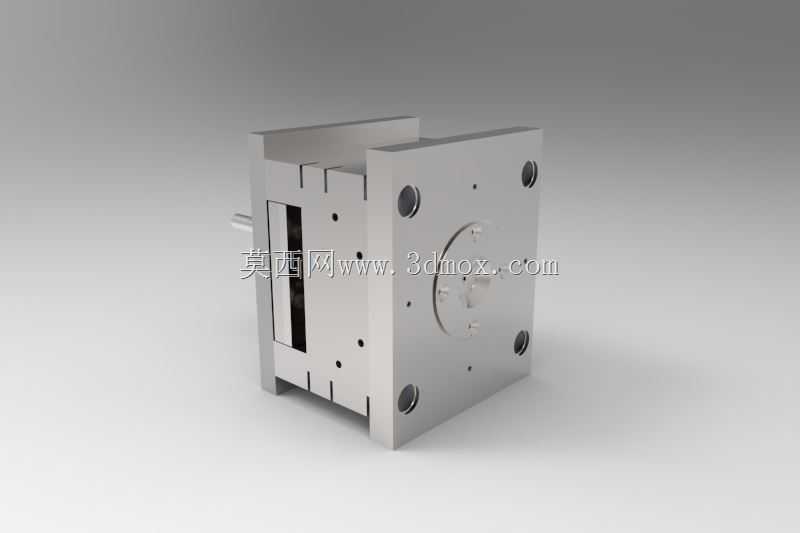

这套注射成型模具主要应用于消费电子外壳、小型家电结构件、日用塑胶配件的批量注塑生产场景，是塑胶制品量产环节的核心成型工装，适配卧式注塑机的安装使用需求，能够完成热塑性塑胶原料从熔融态到定型结构件的完整成型工序。从结构设计来看，这套模具采用成熟的两板模结构布局，整体为方正的模架组合，上方定模部分设置有标准定位圈与浇口套，能够快速与注塑机的射嘴中心对位，保证射胶过程中熔料无偏移泄漏；定模板上均匀分布多组内六角紧固螺丝孔与导柱安装孔，通过导柱与动模部分的导套配合，实现合模过程的精准导向，避免合模错位导致的产品飞边、型腔损伤问题。动模部分设置有顶出机构安装空间，底部伸出的顶棍连接位能够直接对接注塑机的顶出油缸，开模后可通过顶杆平稳将冷却定型的塑胶件从型芯上顶出，避免顶出过程中产品出现变形、顶白等外观缺陷。模具的分型面设置在产品轮廓的最大截面处，既方便开模后产品留于动模侧，也便于加工过程中型腔与型芯的配模修研，模架四周设置的多组锁紧块能够承受射胶过程中模腔内的高压熔料压力，避免涨模问题出现。从安装边界来看，这套模具的长宽尺寸适配常规100-160吨锁模力的卧式注塑机拉杆间距，整体闭合高度符合对应机型的容模厚度范围，无需额外改装即可直接上机安装使用；模具的冷却水道布局围绕型腔与型芯均匀排布，能够在成型过程中快速带走熔料热量，缩短产品冷却周期，提升整体生产效率。整套模具的结构设计兼顾了加工便利性与量产稳定性，模架采用标准模胚规格，易损耗的导柱、顶杆等配件均采用通用标准件，后期生产维护时可快速更换配件，降低产线停机维护成本，针对小型平板类、带浅侧凹结构的塑胶件成型有极强的适配性，能够满足中小批量塑胶制品的连续化生产需求，成型出的产品尺寸精度稳定，外观合模线痕迹细小，可减少后续产品的外观打磨工序工作量。
