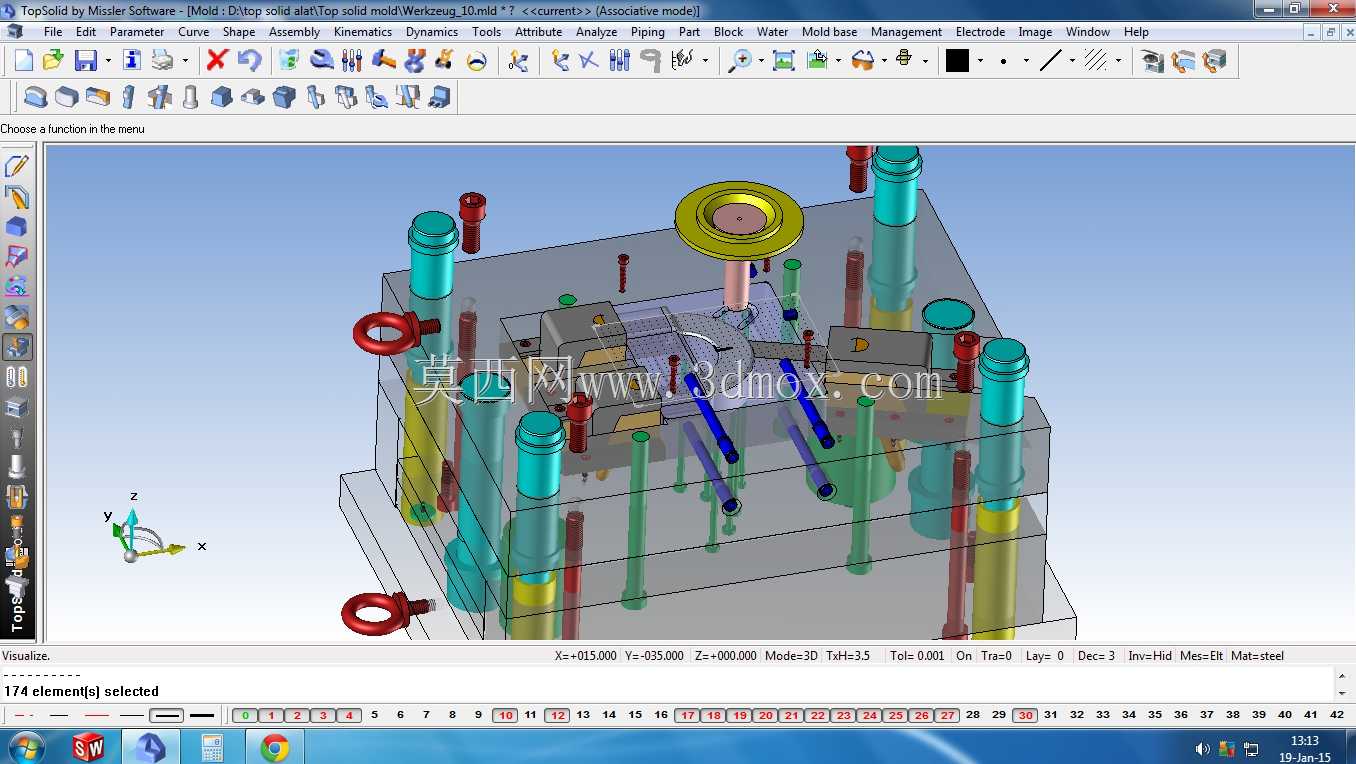

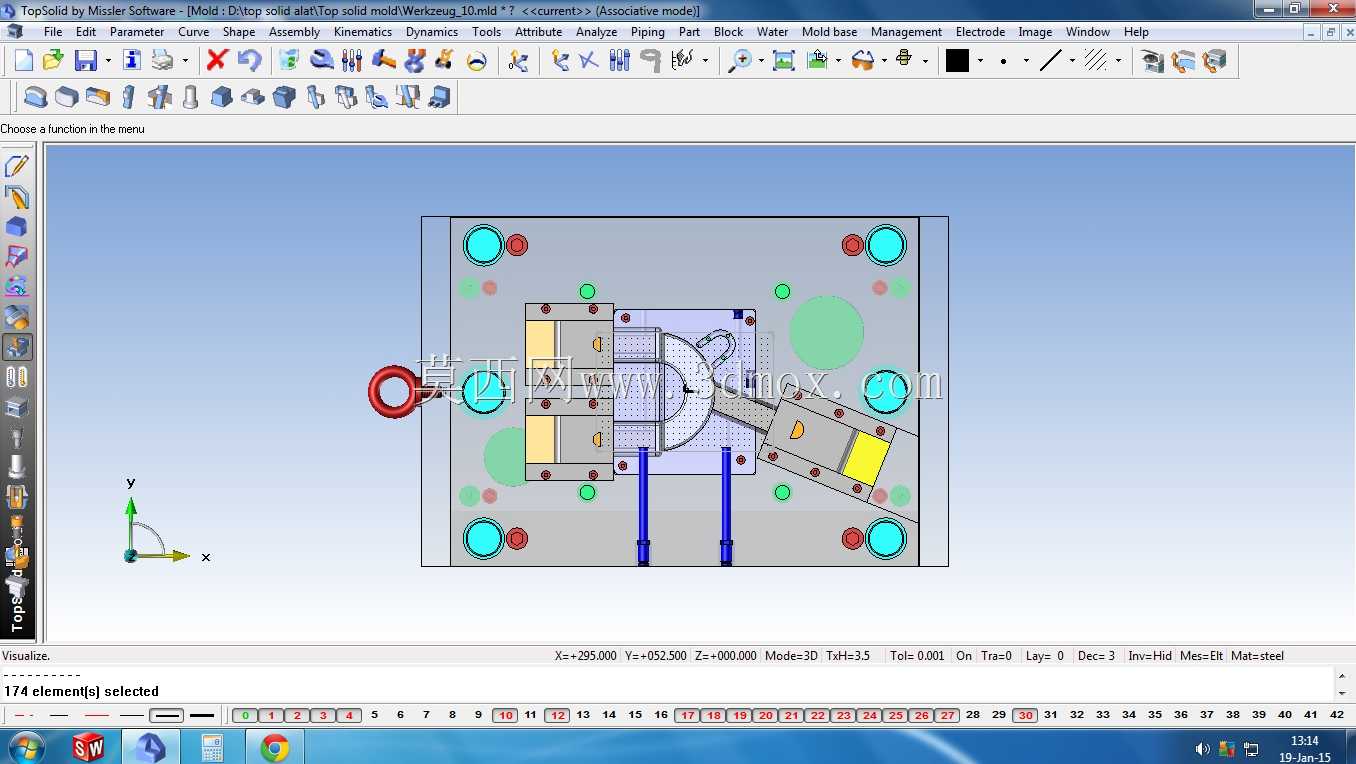

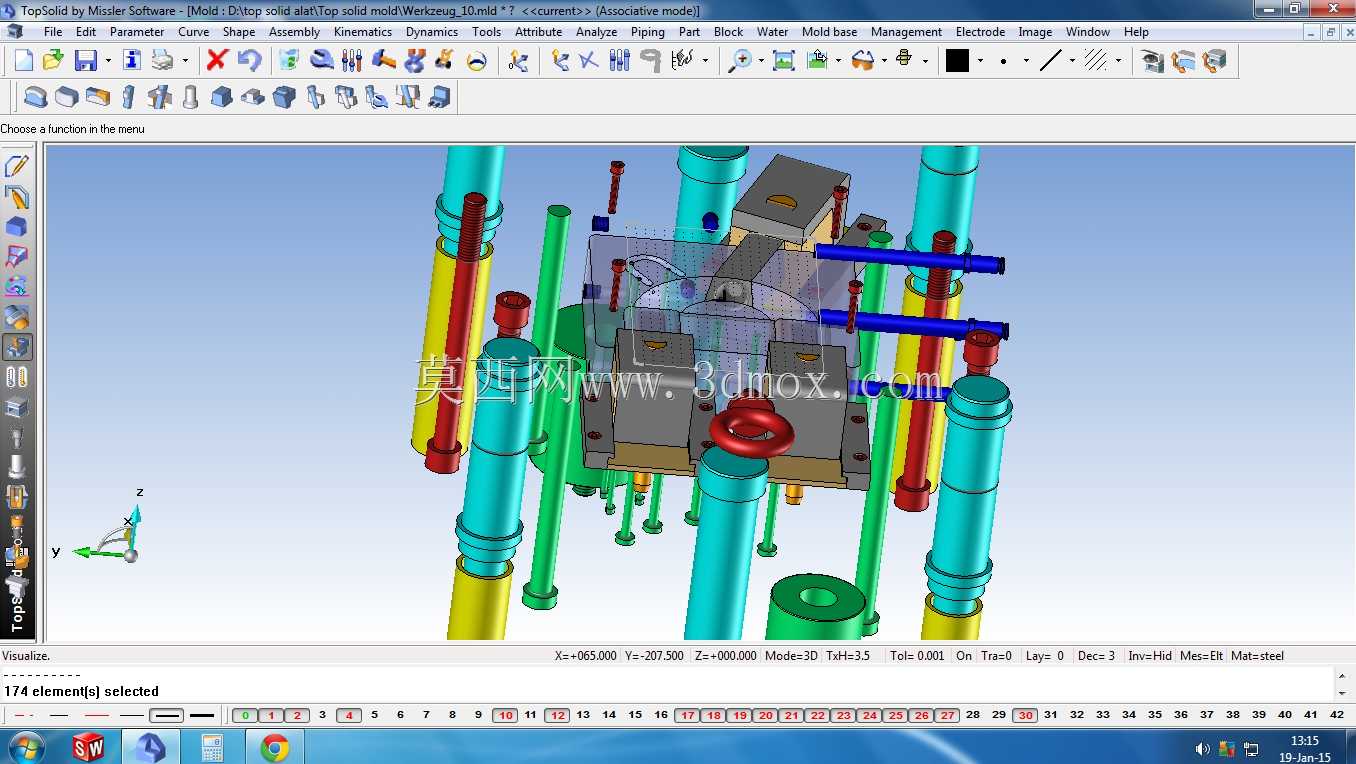

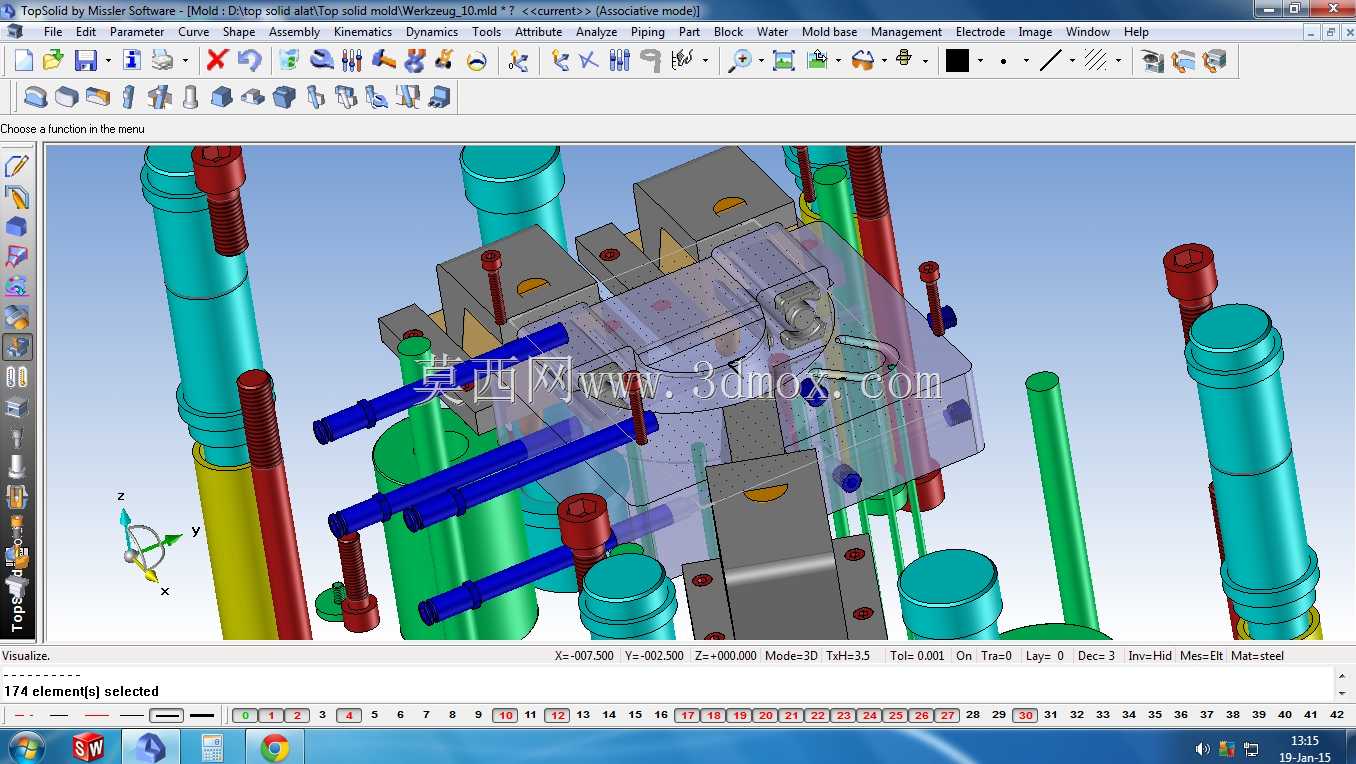

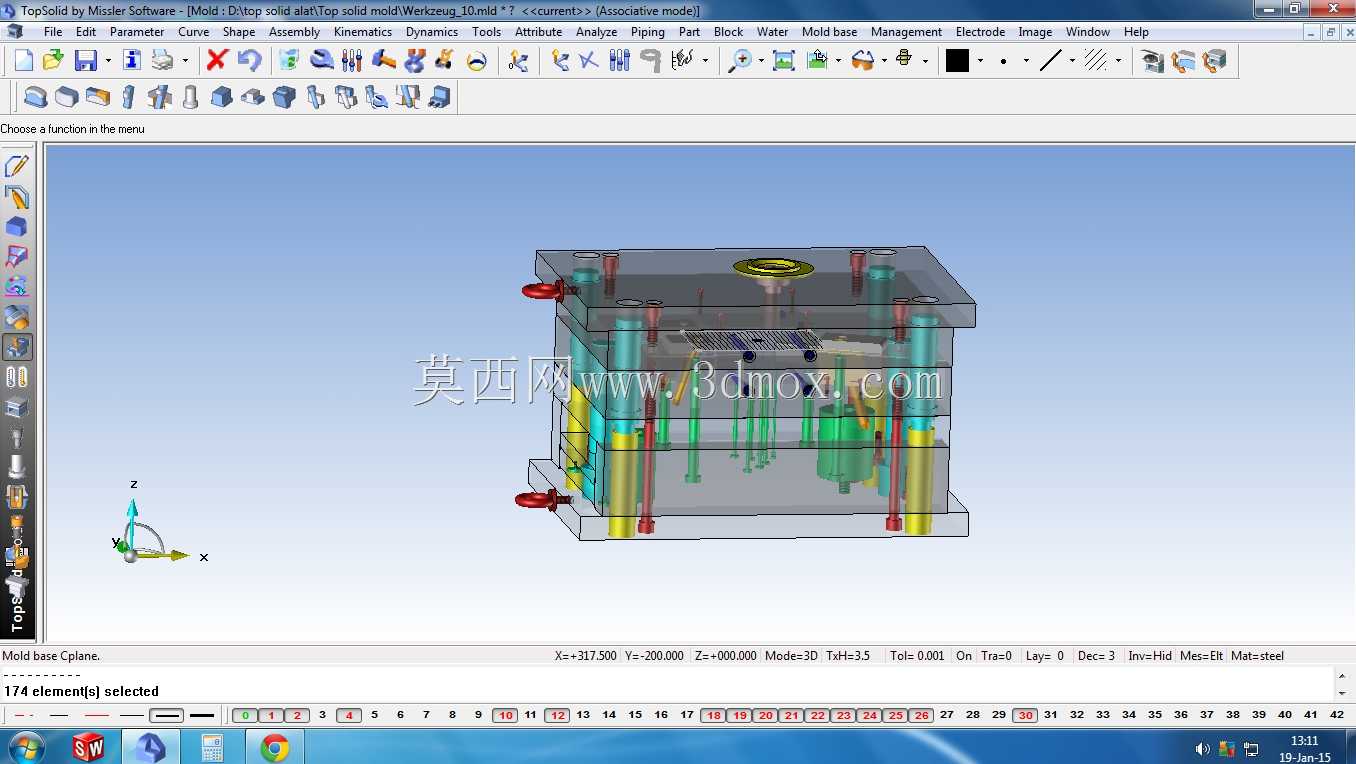

单型腔注塑模具整体结构三维设计

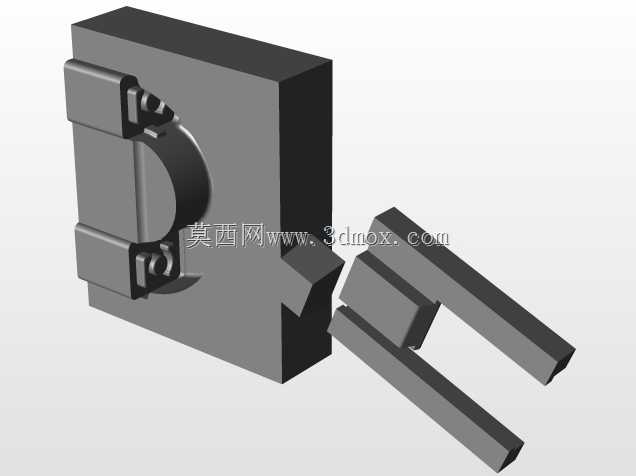

这套单型腔注塑模具主要应用于小型精密塑料零部件的批量注塑生产场景，适配卧式注塑机的安装标准，可用于消费电子小型结构件、家电接插件、工业塑料配件等产品的成型作业，能够在连续生产工况下稳定完成塑料熔体的填充、保压、冷却与塑件顶出全流程作业。从实际生产用途来看，该模具针对单一塑件的成型需求设计，相比多型腔模具，其成型精度更易控制，塑件成型一致性表现更优，尤其适合小批量定制类塑件或是精度要求较高的小型塑件生产，能够有效降低多型腔模具因流道不平衡带来的成型缺陷率。在功能特性上，模具集成了完整的浇注系统、温度调节系统、顶出脱模机构与导向定位结构：浇注系统采用侧浇口进料形式，可根据塑件材质特性调整浇口尺寸，保证熔体填充过程平稳无喷射；冷却回路围绕型芯与型腔均匀排布，可实现模温的均匀控制，缩短塑件冷却周期，减少因冷却不均带来的塑件翘曲变形问题；顶出机构采用顶杆与顶板结合的顶出方式，顶出力分布均匀，可避免顶出过程中塑件出现顶白、变形等缺陷；导柱导套结构采用高精度配合公差，保证合模过程中型芯与型腔的同轴度，减少飞边产生的概率。设计思路上，整套模具遵循注塑模具设计的通用规范，优先保证成型精度与生产稳定性，将型芯与型腔作为核心成型零件单独拆分设计，便于后续磨损后的更换与维护，降低生产维护成本；模架采用标准模架结构，所有紧固件、导向件均选用通用标准件，可缩短模具加工周期，降低配件采购成本；模具的吊环结构设置在模架两侧对称位置，适配车间常规吊装作业需求，便于模具的上机安装与拆卸转运。在外形尺寸与安装边界上，模具整体长宽尺寸适配200吨级以下卧式注塑机的拉杆间距，安装孔位符合对应机型的模板安装标准，模具闭合高度处于注塑机的最大最小模厚区间内，开模行程满足塑件与浇注系统凝料的取出空间要求，无需对注塑机进行额外改造即可完成上机安装，冷却水路接口、顶出孔位置均与常规注塑机的对应接口位置匹配，可快速完成管路与顶出机构的对接，缩短模具上机调试的准备周期。
