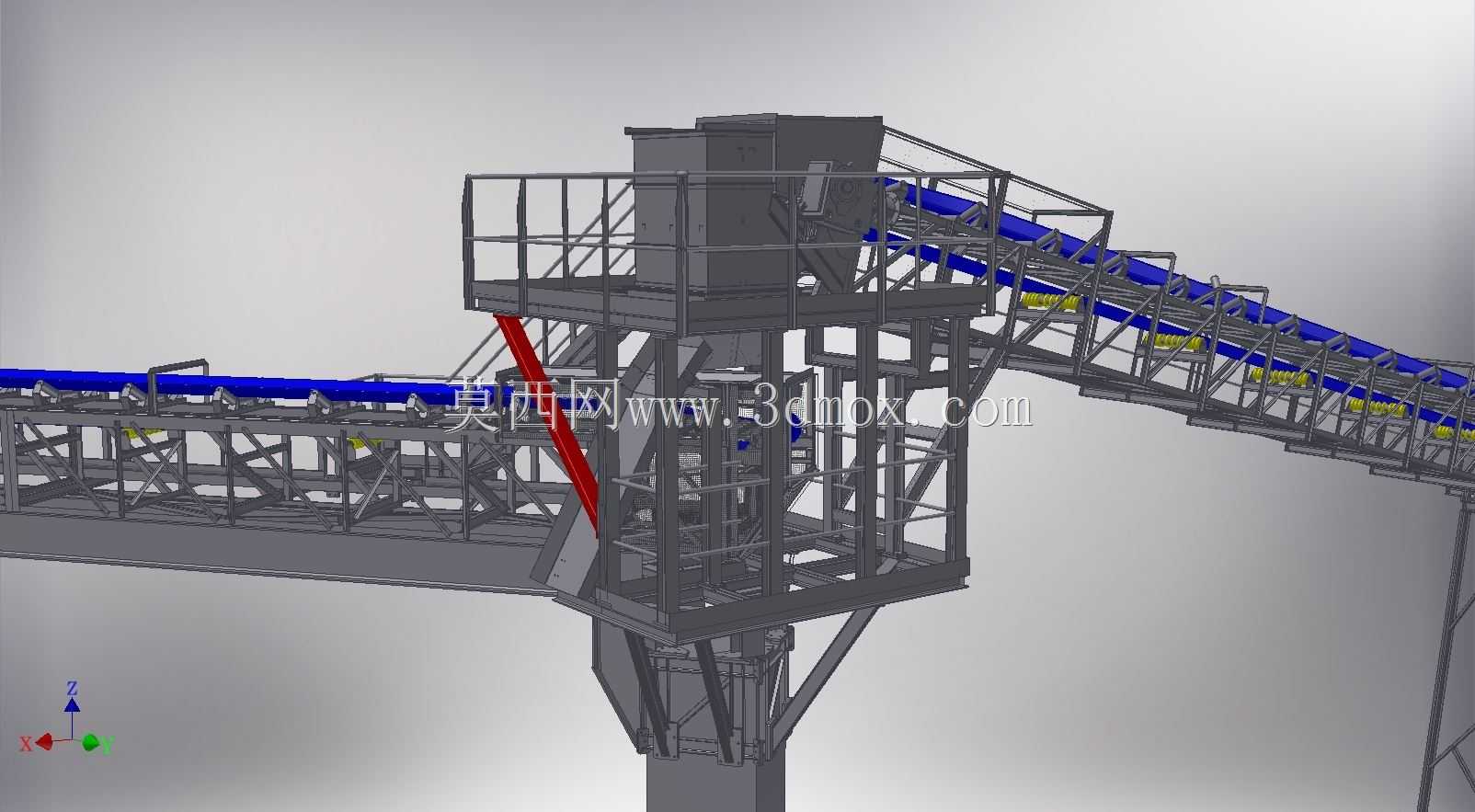

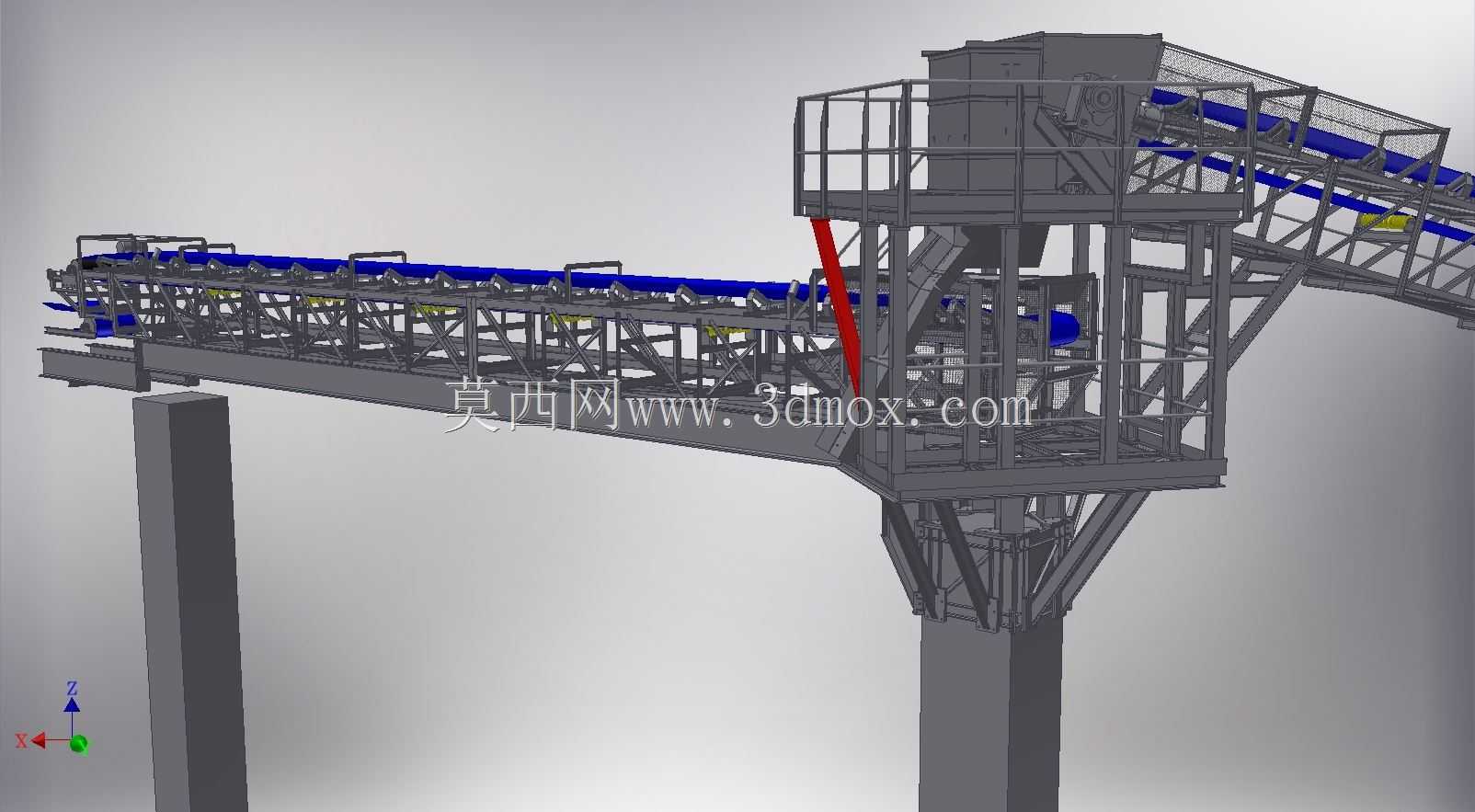

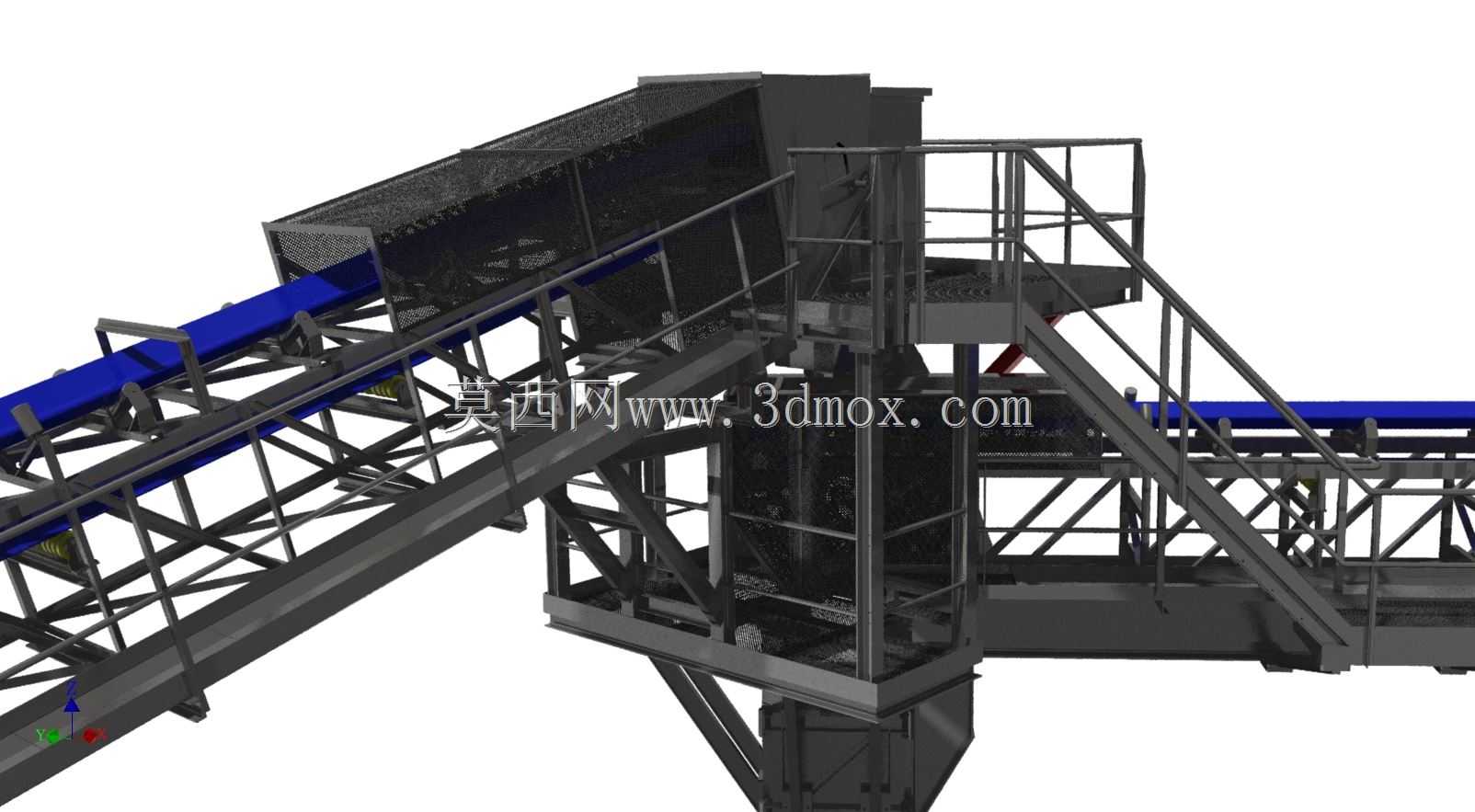

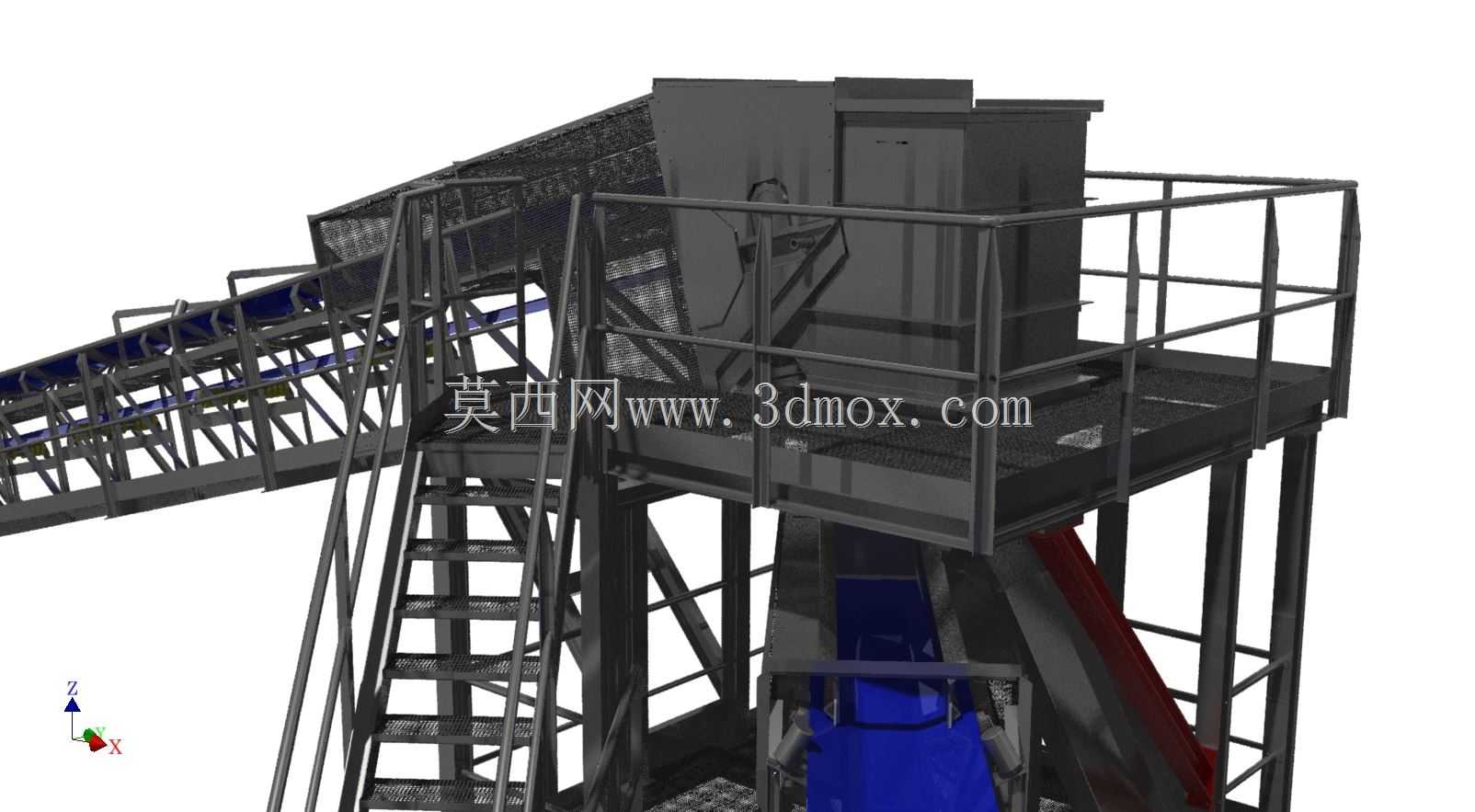

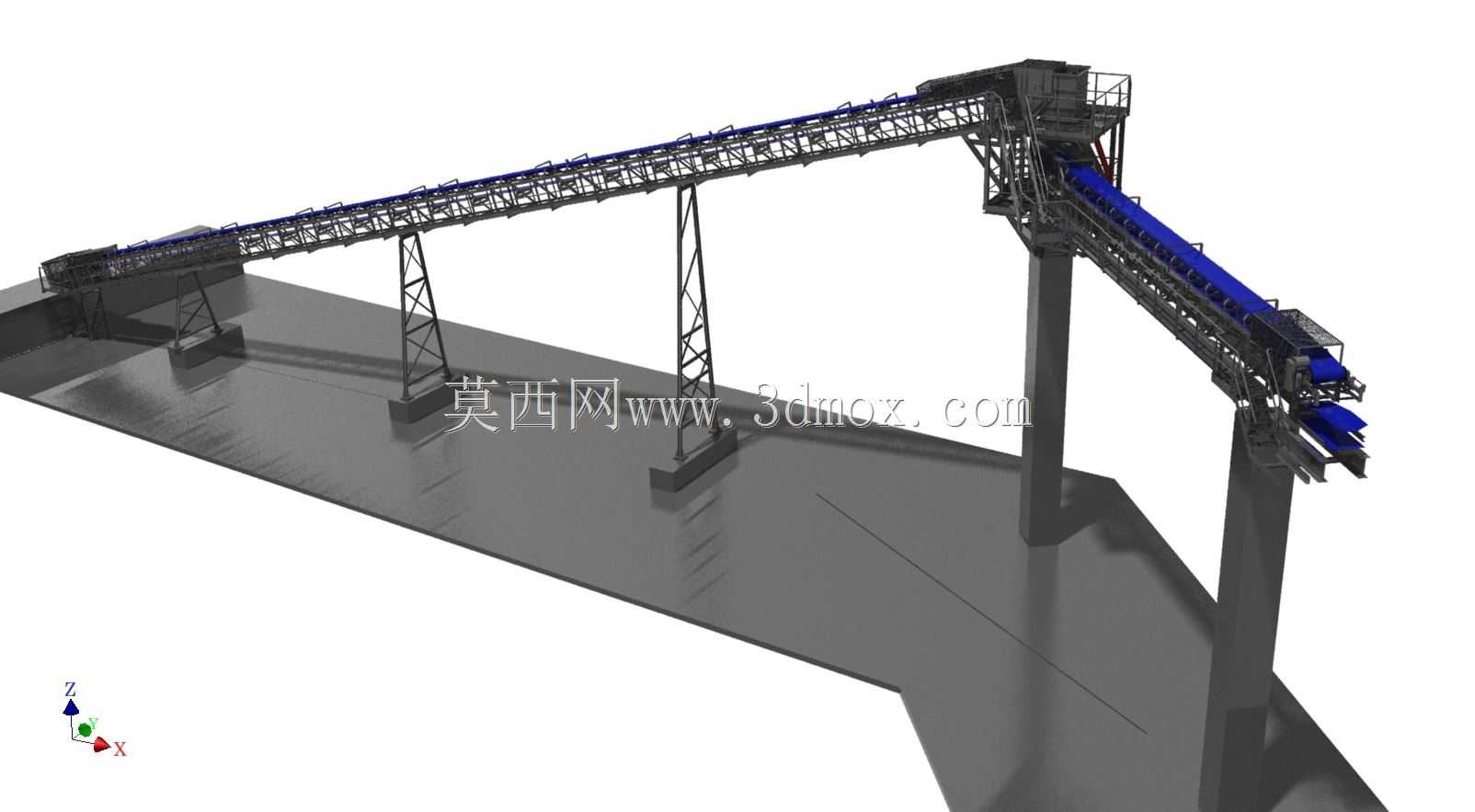

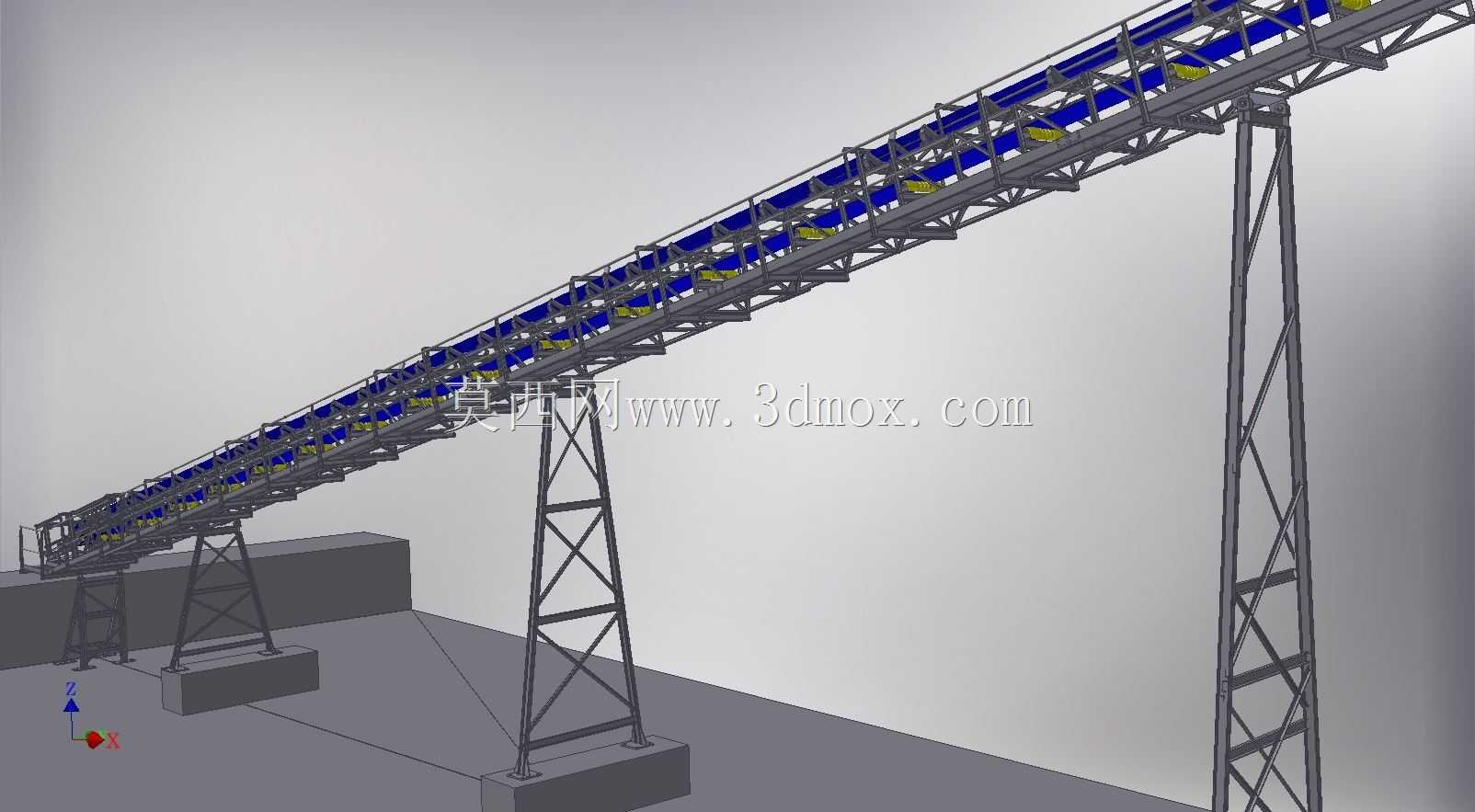

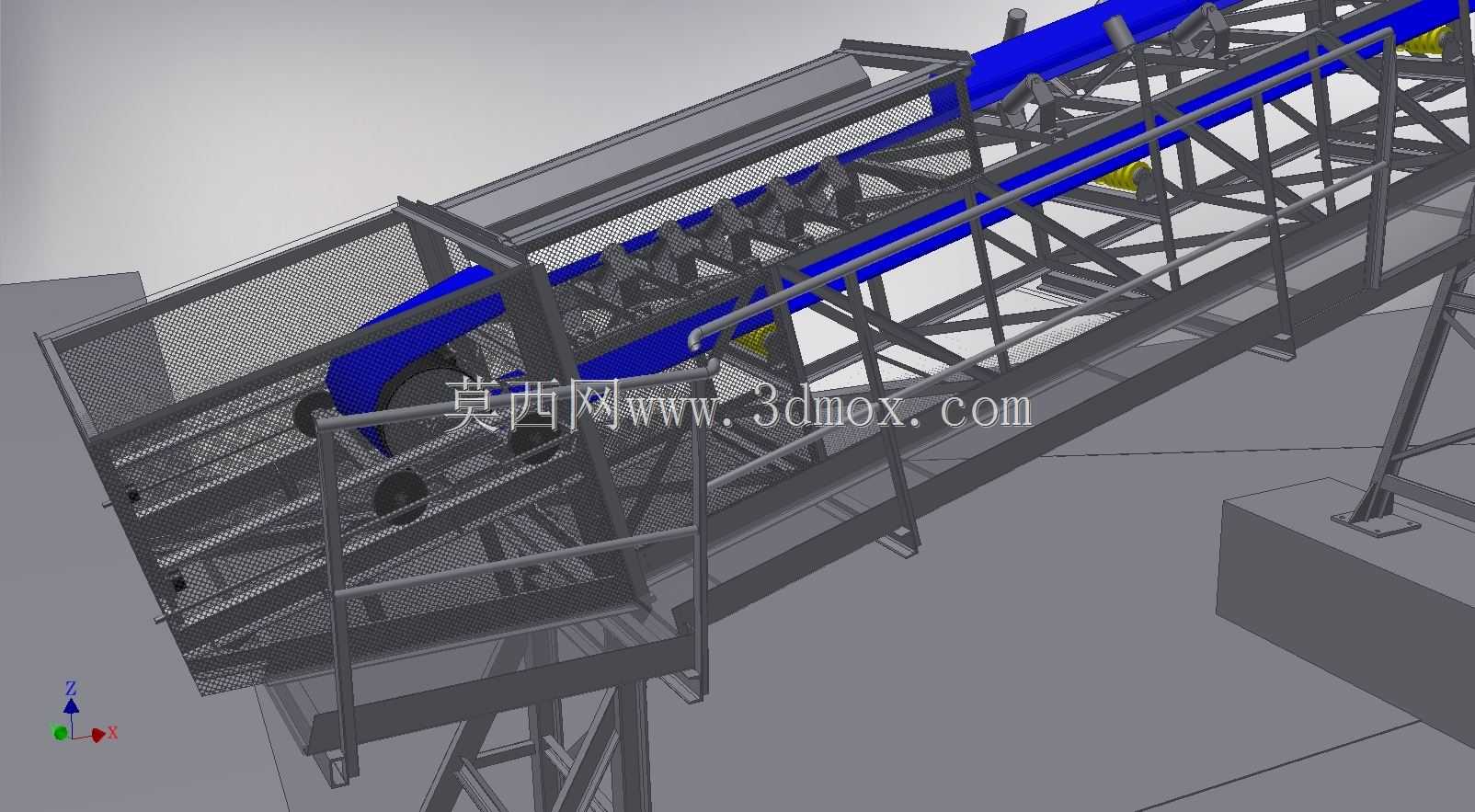

长距离物料输送用大型带式钢架结构

该带式输送钢架结构主要应用于矿山、港口、冶金、建材等行业的散料长距离转运场景，可承担矿石、煤炭、砂石、 grain 等散装物料的连续输送作业，适配露天堆场、厂区生产动线、码头装卸线等多种复杂作业环境，能够在高低落差地形、跨厂区通路等场景下搭建稳定的物料输送通道，替代传统的车辆短驳转运模式，大幅降低散料转运的人力与能耗成本，减少物料洒落损耗与二次扬尘问题。整套结构采用桁架式钢架作为主体承载框架，通过型钢焊接拼装形成稳定的空间受力体系，框架沿输送方向分段模块化设计，每段钢架设置有托辊组安装位、输送带导向限位结构、侧边防护网安装支座，同时预留了驱动滚筒、改向滚筒、张紧装置的安装接口，可根据实际输送长度、输送倾角需求灵活拼接扩展，适配不同的输送路线走向。设计过程中充分考虑重载工况下的结构受力特性，对钢架的立柱、斜撑、横梁截面进行了受力优化，在保证整体结构刚性与抗扭性能的前提下，尽可能降低钢架自身重量，减少基础承载负荷；侧边设置的防护网结构可避免输送过程中物料飞溅掉落，同时阻隔人员意外接触运行中的输送带与托辊组件，满足工业作业的安全防护要求。结构的安装边界可根据现场场地条件灵活调整，钢架支腿预留了与混凝土基础预埋板连接的固定孔位，可适配不同的地面标高差，沿输送方向的桁架段之间采用法兰螺栓拼接，无需现场大量焊接作业，能够缩短现场安装施工周期；输送带承载面的托辊布置采用槽型托辊组设计，可增大输送带与物料的接触摩擦力，提升大倾角输送场景下的物料稳定性，避免散料下滑洒落，机架两侧预留的检修通道可方便运维人员日常检查托辊磨损、输送带跑偏情况，降低后期设备维护的作业难度。整套钢架结构兼顾了承载强度、安装便捷性与运维实用性，能够为长距离带式输送系统提供稳定可靠的支撑载体，适配不同输送产能、不同物料特性的输送作业需求。
