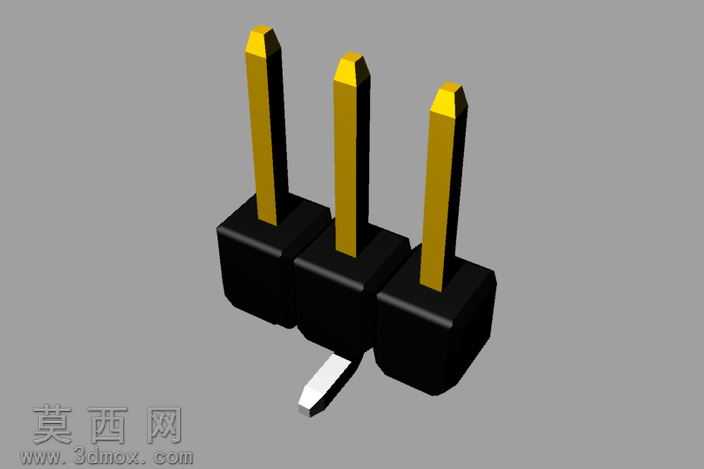

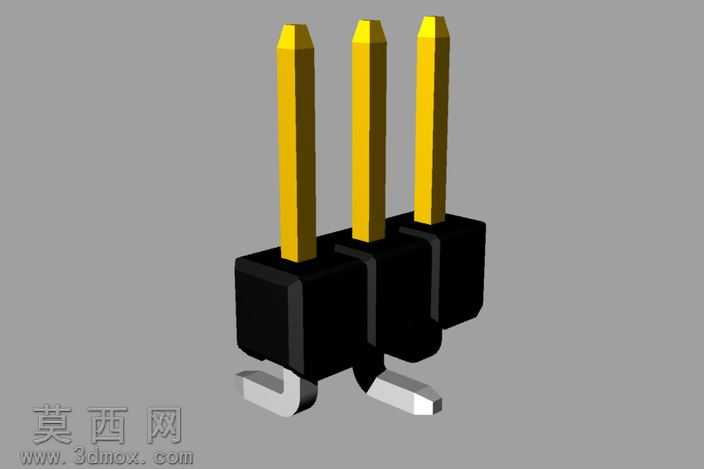

间距2.54mm回流焊贴片排针三维结构

本模型为适用于回流焊工艺的2.54mm间距贴片排针，建模过程严格遵循电子连接器行业通用设计规范，首先以公制单位搭建基准坐标系，确定2.54mm标准排针间距的基准定位线，保证每根插针的中心距公差控制在行业允许范围内。建模时先构建黑色绝缘基座部分，采用实体拉伸命令生成基座的长方体主体结构，针对贴片安装的定位需求，在基座底部设计出对应PCB焊盘的贴装定位凸台与避让结构，保证基座与PCB板面贴合时无结构干涉，同时在基座上开出插针安装的定位孔，孔位与插针采用过盈配合的尺寸设计，还原真实产品中插针与塑胶基座的装配关系。插针部分采用导电黄铜材质的视觉表现，建模时先绘制插针的截面轮廓，通过拉伸生成插针的直身主体，顶部做斜切导向处理，方便使用时与对应母座对插导入，底部弯折成型为表面贴装的焊脚结构，焊脚的弯折角度、平面度都按照回流焊工艺要求设计，保证焊脚与PCB焊盘能够充分接触，满足锡膏焊接的贴合要求。材质渲染阶段，绝缘塑胶基座赋予哑光黑色工程塑料材质，调整粗糙度参数还原塑胶件的磨砂质感，插针部分赋予黄铜金属材质，添加轻微的金属反光与做旧质感，模拟真实生产中插针表面的镀层效果，焊脚部分的金属面做平整度处理，还原贴片焊面的平整特征。结构设计上充分考虑贴片排针的实际使用场景，三根插针平行排布，绝缘基座将相邻插针完全隔离，避免相邻针脚之间出现电气短路风险，底部的贴片焊脚分别向两侧错位排布，既保证焊接时的结构强度，也避免相邻焊盘间距过小导致的连锡问题。整体模型完整还原了贴片排针的装配结构与外观特征，所有尺寸均参照行业通用2.54mm排针标准设定，可用于PCB设计的结构干涉检查、电子装配模拟等场景，建模过程中对细小特征做了合理优化，既保证结构还原度，也控制了模型的整体面数，方便在各类三维设计软件中导入使用。
