工业散料存储用双仓颗粒料斗结构设计

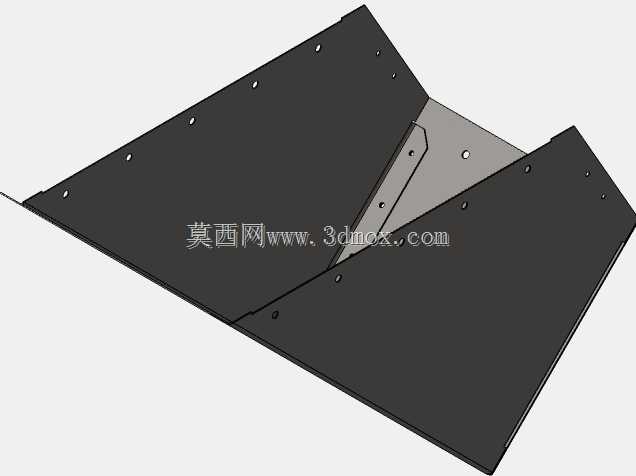

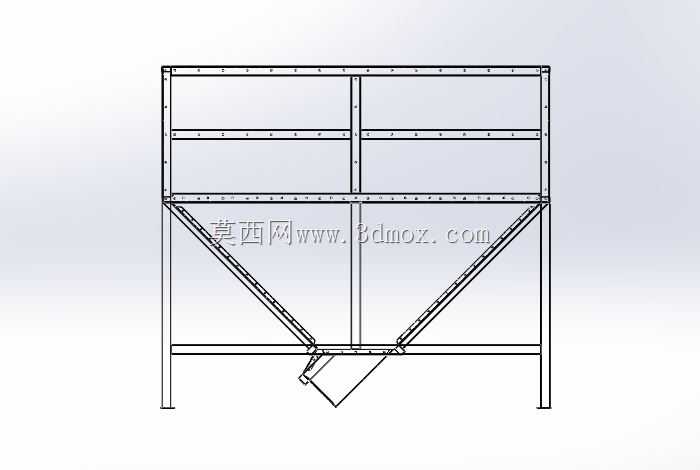

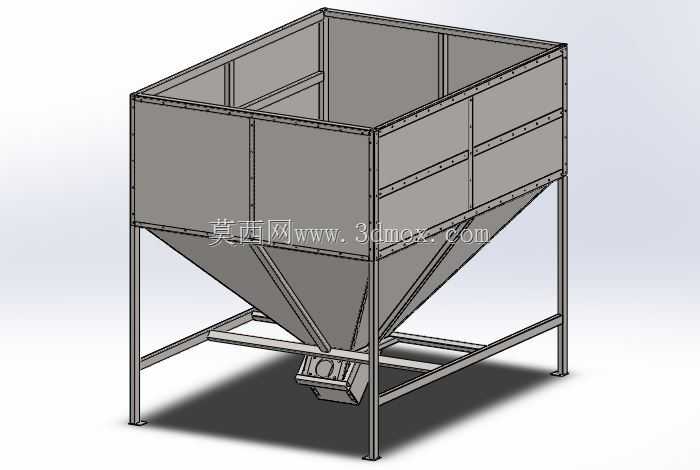

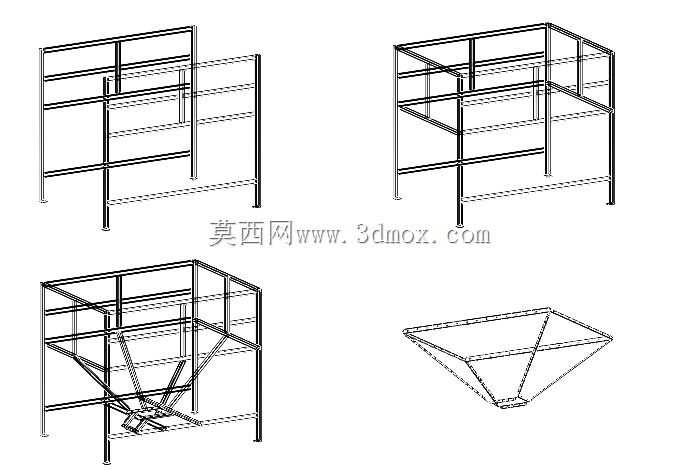

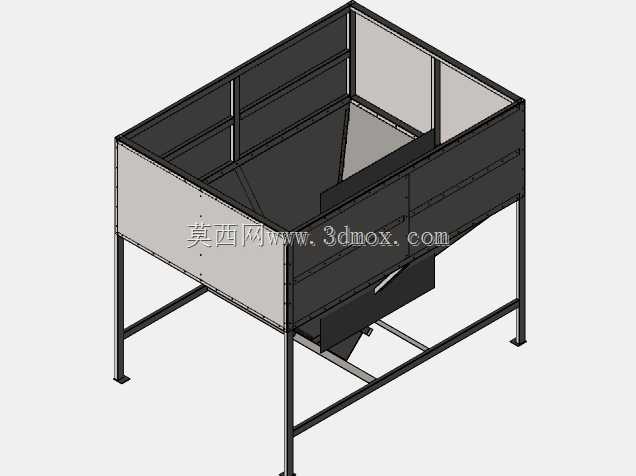

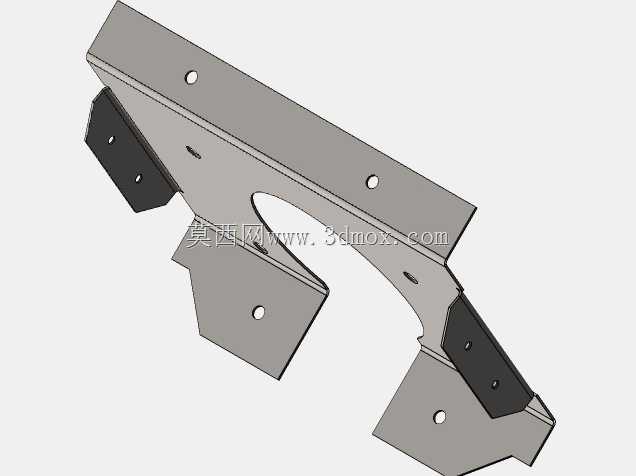

这款双仓式颗粒料斗主要应用于粮食加工、饲料生产、塑料造粒、建材粉体加工等散料处理场景，作为生产流程中衔接上游来料与下游输送、计量、加工工序的中间储料过渡设备，可有效缓冲上下游工序的产能差，避免物料断供或堆料溢出，保障连续化生产的稳定性。料斗整体采用框架式方箱上仓加锥形下斗的组合结构，上部设置两个独立的方形储料仓，可同时存储两种不同品类的颗粒物料，或是单种物料的大储量缓存，仓体内部设置横向加强筋板，提升仓壁抗侧压能力，避免满料状态下仓板受物料挤压出现变形，仓顶采用法兰边设计，可直接对接上游来料的溜管、输送设备出料口，也可加装盖板实现密闭储料，减少粉尘外溢。下部的锥形斗采用对称双斜面收拢设计，倾斜角度根据颗粒物料的安息角优化设定，可保障小麦、玉米、塑料粒子、砂石颗粒等常见散料依靠自重顺畅下滑，不会在斗壁出现粘料、架桥堵料的问题，锥斗底部设置插板式卸料口，可根据下游设备的进料需求手动调节卸料开度，控制物料出料流量，也可对接螺旋输送机、振动给料机等设备实现定量给料。外部支撑框架采用矩形钢管焊接成型，四根竖向支腿将整个料斗抬升至合适的安装高度，支腿之间设置斜向加强撑，抵消锥斗段物料的竖向载荷与水平侧推力，保障设备满载状态下的结构稳定性，支腿底部预留安装孔位，可通过膨胀螺栓固定在生产车间的混凝土地面，或是安装在移动机架上实现转场使用。设计过程中重点考量了散料的流动特性，仓壁与锥斗的连接位置做圆弧过渡处理，减少物料流动的死角，双仓独立的结构可实现单仓卸料、单仓清理，适配多品类物料切换生产的需求，整体结构无复杂异形构件，加工制作难度低，后期维护清理便捷，可根据实际生产的储量需求调整仓体高度与锥斗角度，适配不同产能的散料处理生产线。
