中空式液压扭矩扳手结构设计

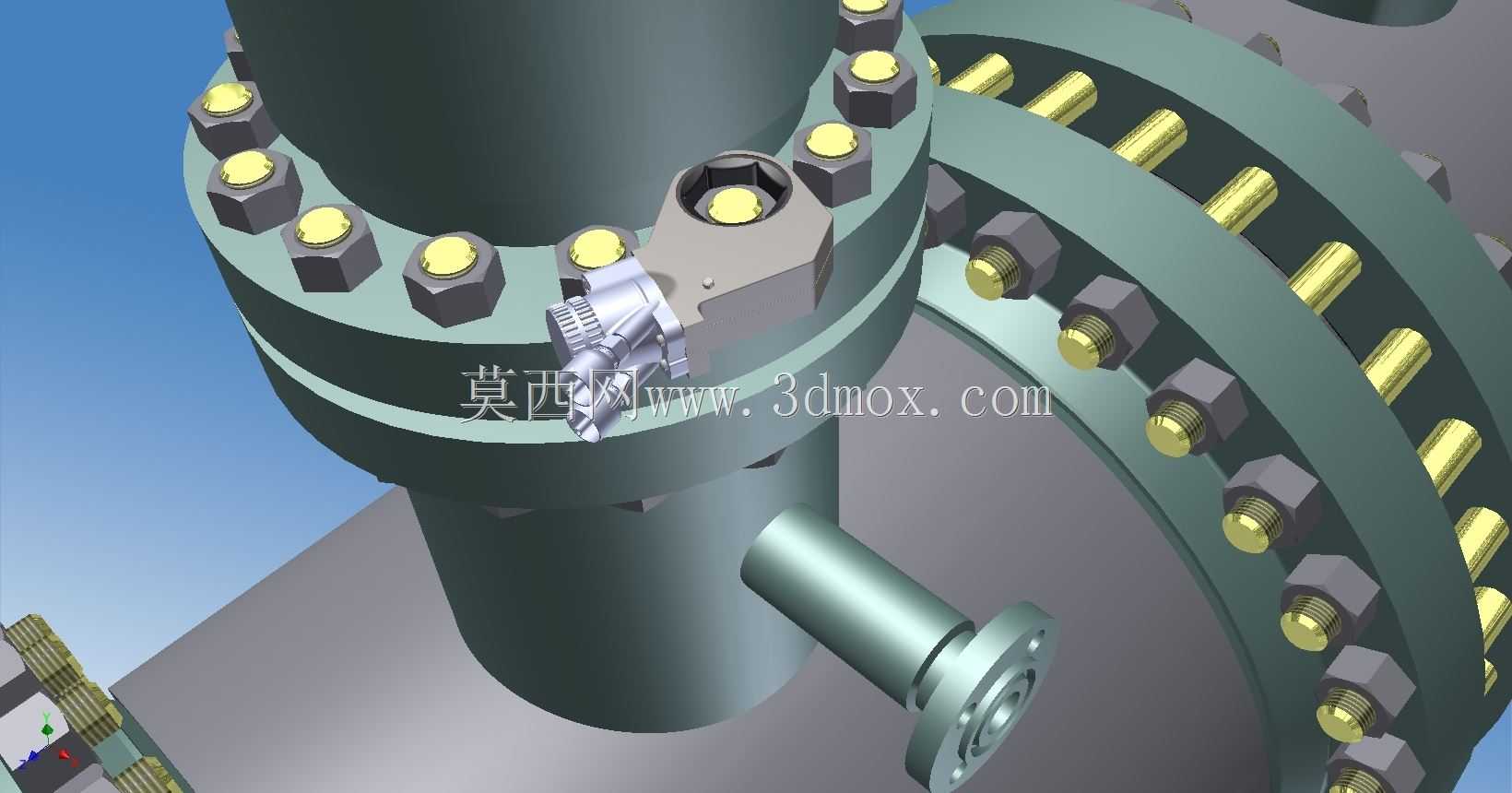

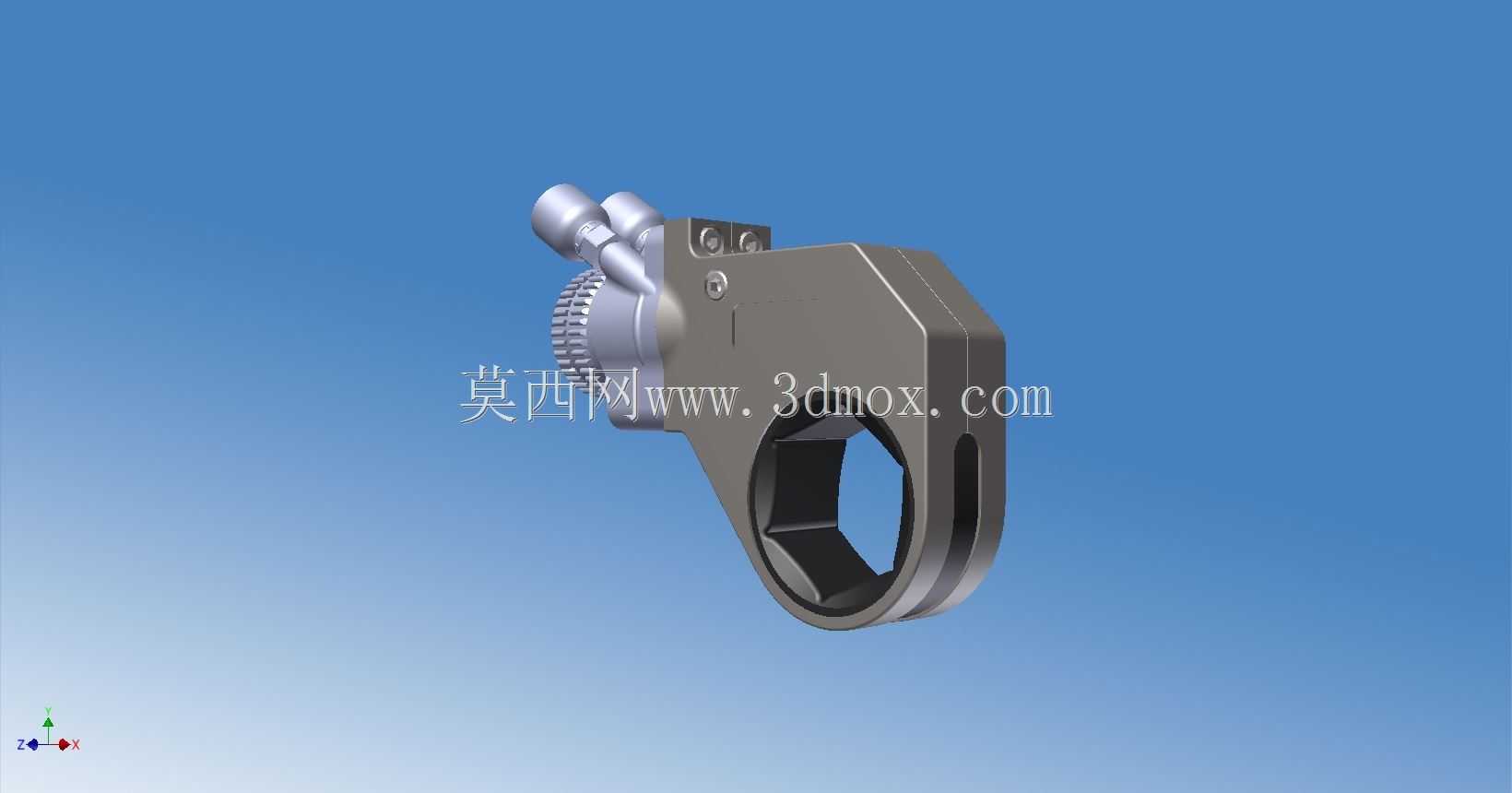

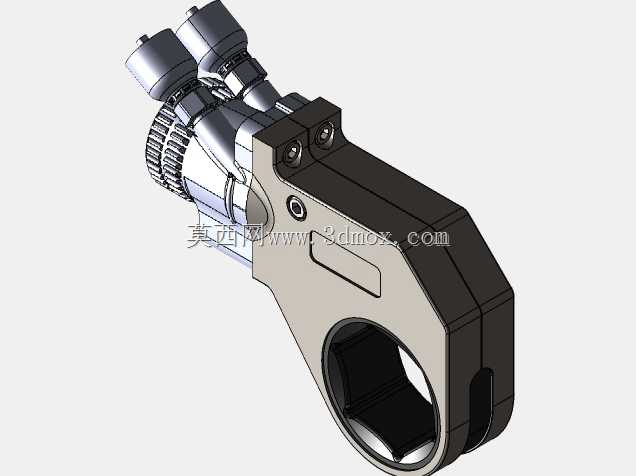

这款中空式液压扭矩扳手主要应用于重型装备制造、风电塔筒安装、石油化工管道装配、大型桥梁钢结构连接等对螺栓预紧力有严格精度要求的作业场景，尤其适合操作空间狭窄、普通扳手无法覆盖的紧固件工位，能够精准控制螺栓锁紧扭矩，避免因预紧力不足导致的连接松动、密封泄漏，或是预紧力过大造成的螺栓断裂、连接件变形问题，是重型设备安装与检修环节的核心作业工具。该工具的核心用途是对大规格六角螺母施加可控的大扭矩输出，针对2英寸规格的面间螺母做了适配设计，中空的工作头可以直接套穿在螺栓外露杆体上，从螺母径向完成卡合，无需从螺栓端部套入工具，在螺栓伸出长度较长、周边有管线或结构遮挡的工位上，相比驱动式液压扳手有更强的工况适配性。从功能特性来看，该扳手依靠液压动力输出扭矩，相比传统手动扭矩扳手，作业人员无需施加过大的操作力，就能输出数千牛米的锁紧扭矩，大幅降低重型螺栓紧固作业的劳动强度，同时扭矩输出稳定性更高，能够保证同一组连接副的预紧力均匀一致，满足高压法兰、承重钢结构等关键连接部位的装配要求。工作头部位设置了棘轮式反力结构，作业时反力臂可以贴合相邻的螺栓或结构面，自动抵消扭矩反作用力，无需额外的固定支撑。在设计思路上，整体结构采用分体式布局，动力输入接头与工作头主体做了集成化设计，液压油接口设置在工作头侧上方，既保证液压管路连接后不会干涉扳手的旋转作业行程，也能让整体结构更加紧凑，缩小工具的外轮廓尺寸。工作头的中空内孔做了精准的尺寸匹配，刚好适配对应规格的六角螺母，卡合后螺母与内孔的配合间隙控制在合理范围，避免扭矩传递过程中出现打滑、螺母棱角磨损的问题。机身主体采用高强度合金钢结构，在保证结构强度能够承受最大输出扭矩的前提下，尽可能削减非受力部位的材料厚度，降低工具整体重量，方便高空、狭小空间内的单人操作。外形尺寸方面，该扳手的工作头外轮廓做了圆弧过渡处理，没有突出的尖锐结构，最小作业半径适配狭窄的设备安装间隙，液压接头的突出高度控制在较低范围，即使在螺母周边仅有几厘米操作空间的工况下也能顺利就位。安装边界上，反力臂的支撑位置距离螺母中心的距离经过优化，作业时不会与螺母周边的法兰凸台、密封垫片等结构发生干涉，中空内孔的深度可以覆盖常规厚度的螺母安装需求，即使螺母表面有少量锈蚀或涂层，也能顺利完成卡合，不会出现卡滞无法就位的问题。整体结构的受力路径经过优化，液压动力输出的扭矩直接传递到棘轮卡爪，再作用到螺母上，减少了中间传动环节的动力损耗，也让整体结构的受力更加均匀，延长工具的使用寿命。
