双轴振动传动机构内部结构设计

该振动传动机构主要应用于各类需要产生可控往复激振力的工业生产场景，常见于物料筛分、振动给料、小型振动压实、物料振实成型等工况中，可作为振动筛分设备、振动给料机、小型振动台的核心传动单元，通过双轴的同步反向回转带动配套偏心块产生定向激振力，驱动工作装置完成预设的振动动作，相比单轴振动结构，双轴布置的振动传动机构能够抵消水平方向的分力，输出垂直方向的稳定激振力，大幅降低设备运行过程中的横向窜动，提升整机运行的平稳性，减少机架承受的额外交变载荷。

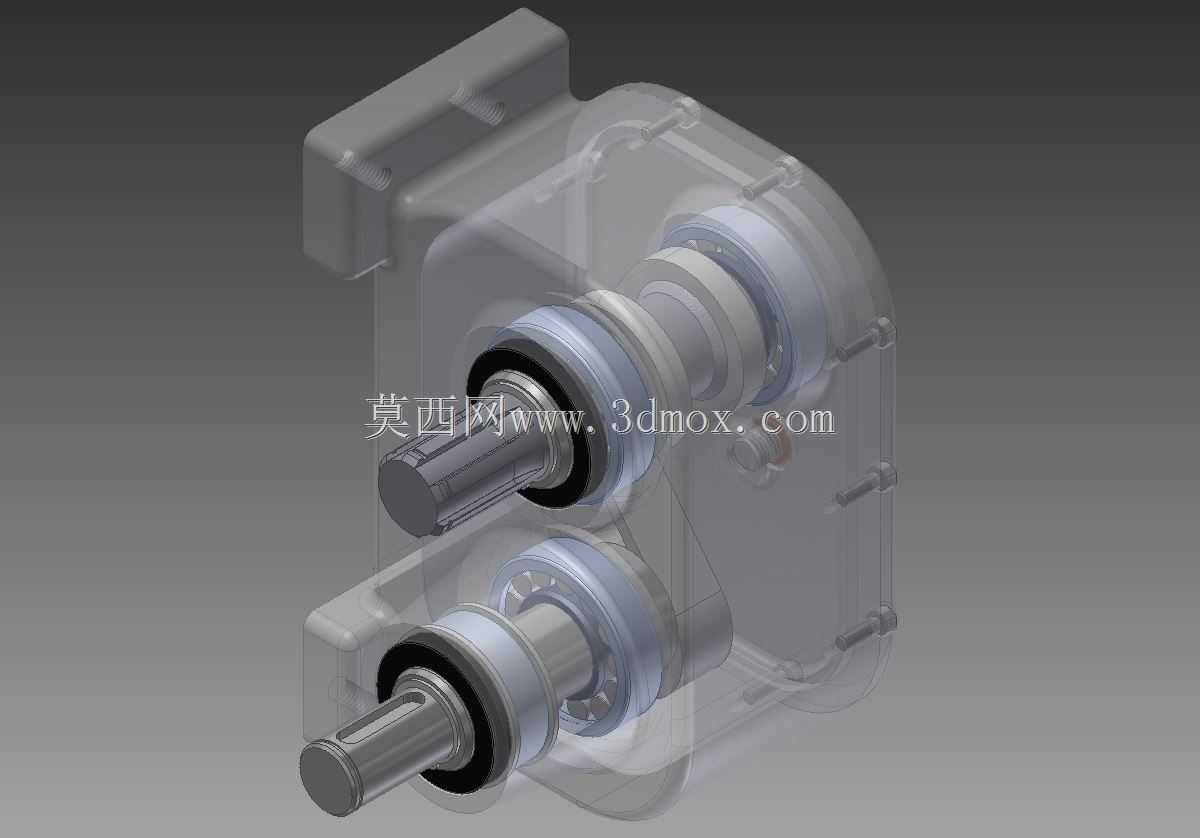

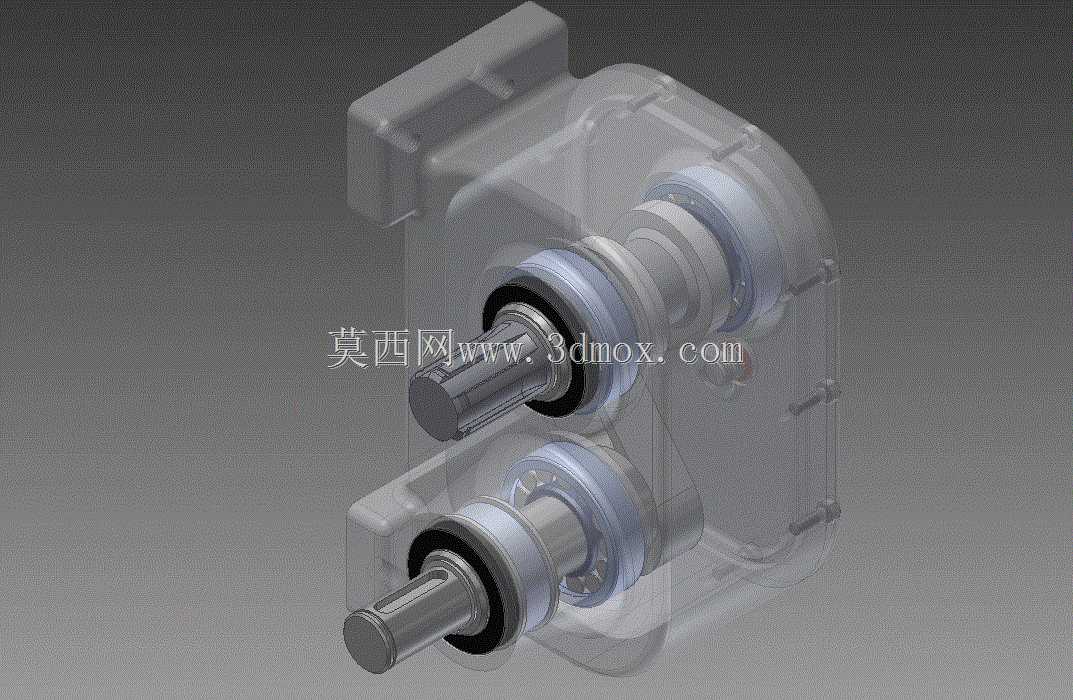

从功能特性来看，该传动机构采用平行双轴布局，两根传动轴通过箱体内部的传动件实现严格的转速同步与转向相反，每根轴的两端均配置适配的轴承组件，能够承受振动工况下的径向载荷与少量轴向载荷，轴端预留标准的轴伸连接位，既可以外接动力输入组件，也可根据需求加装偏心配重块来调整激振力的大小，适配不同工况下的振幅、振频需求。箱体采用一体化的封闭式结构设计，既可以为内部传动组件、轴承提供充足的润滑空间，避免粉尘、水汽等外界杂质进入传动副造成磨损，也能够承担传动过程中的支撑载荷，保证两根轴的平行度与中心距稳定，避免长期振动工况下出现轴系偏移、传动卡滞的问题。

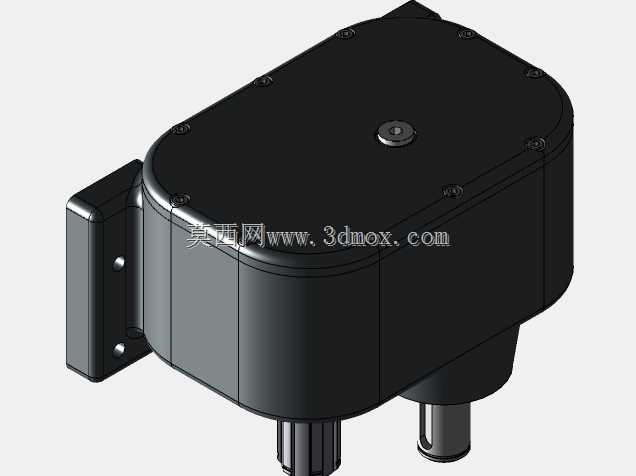

在设计思路上，该结构优先考虑振动工况下的疲劳强度需求，所有承力部位均做了圆角过渡处理，避免应力集中造成的结构开裂，轴承位的公差配合选用振动设备常用的过渡配合等级，既保证轴承内圈与轴、外圈与箱体孔的连接可靠性，也方便后期的维护拆装。箱体的安装面预留了规整的螺栓连接孔位，安装边界规整，可直接通过螺栓固定在配套设备的安装基座上，不需要额外设计复杂的转接结构，轴伸端的尺寸符合通用传动件的连接标准，可直接匹配标准联轴器、带轮等动力连接部件，降低整机配套的设计成本。外形上整体采用近似方形的箱体结构，轮廓无突出的尖锐结构，安装时可根据设备布局选择卧式或小角度倾斜安装，适配不同设备的内部空间排布，箱体的壁厚经过针对性优化，在保证结构刚度、满足振动工况强度要求的前提下，尽可能控制整体重量，降低设备自身的负载消耗。
