FOF32钻床进给离合齿轮机构详图

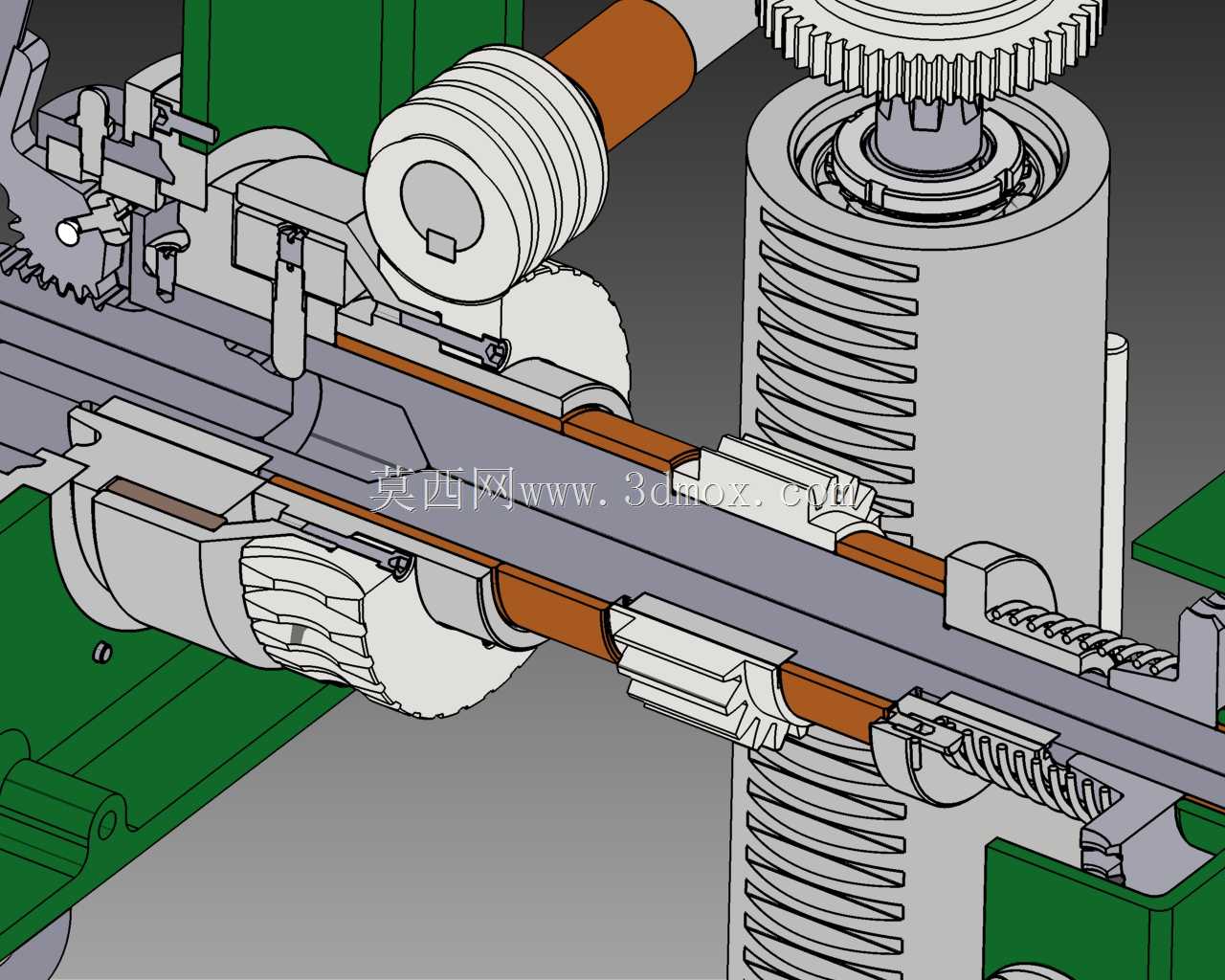

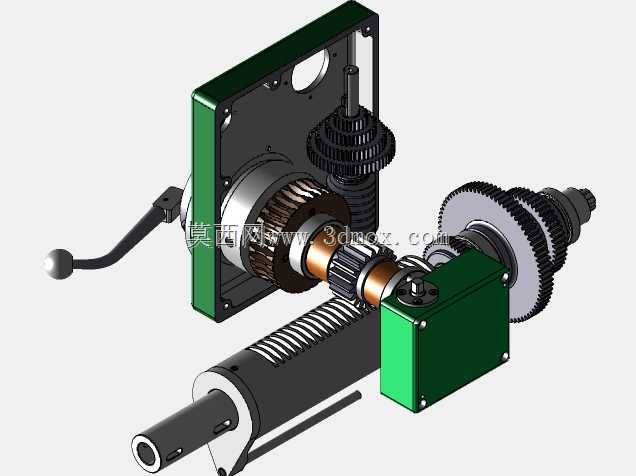

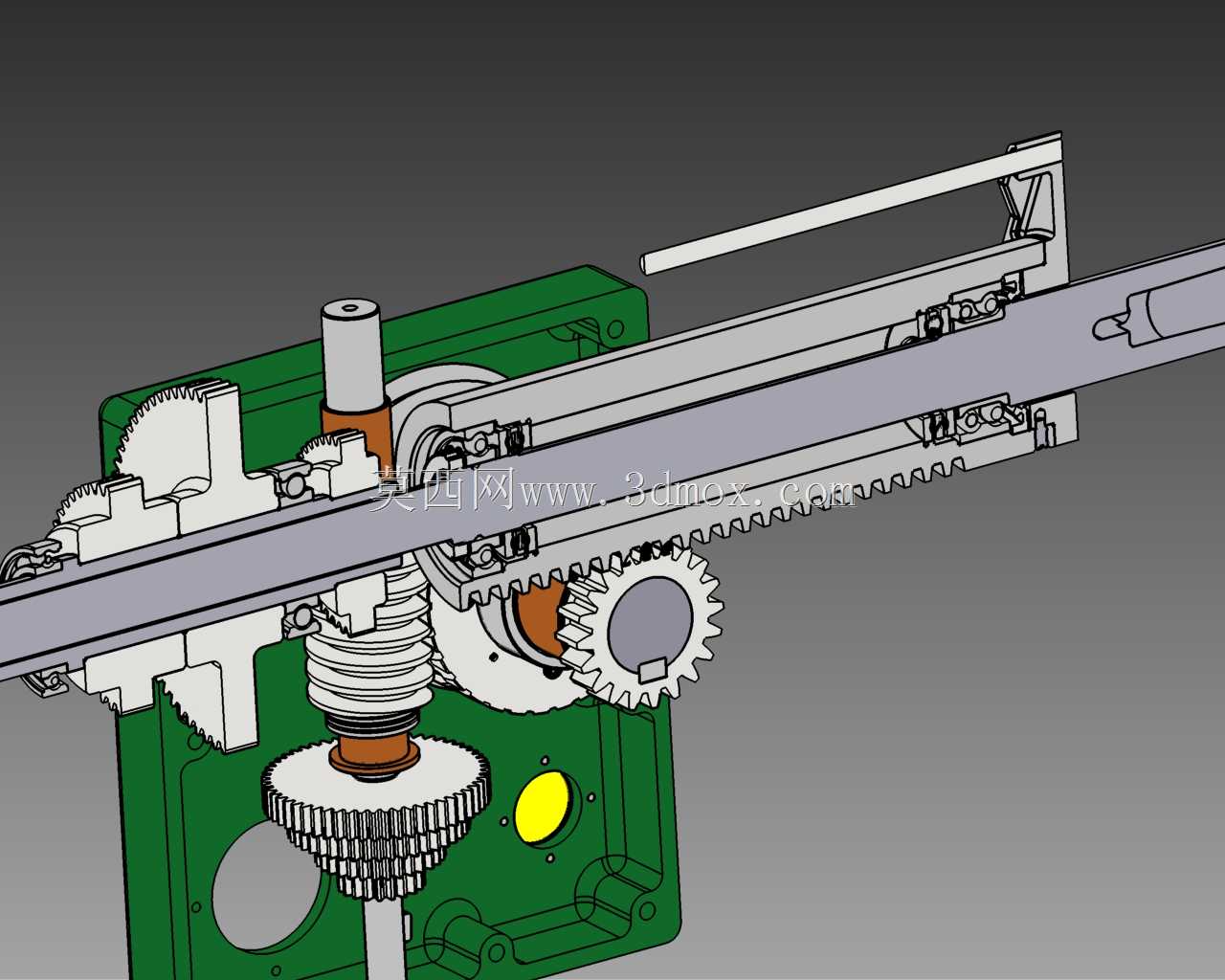

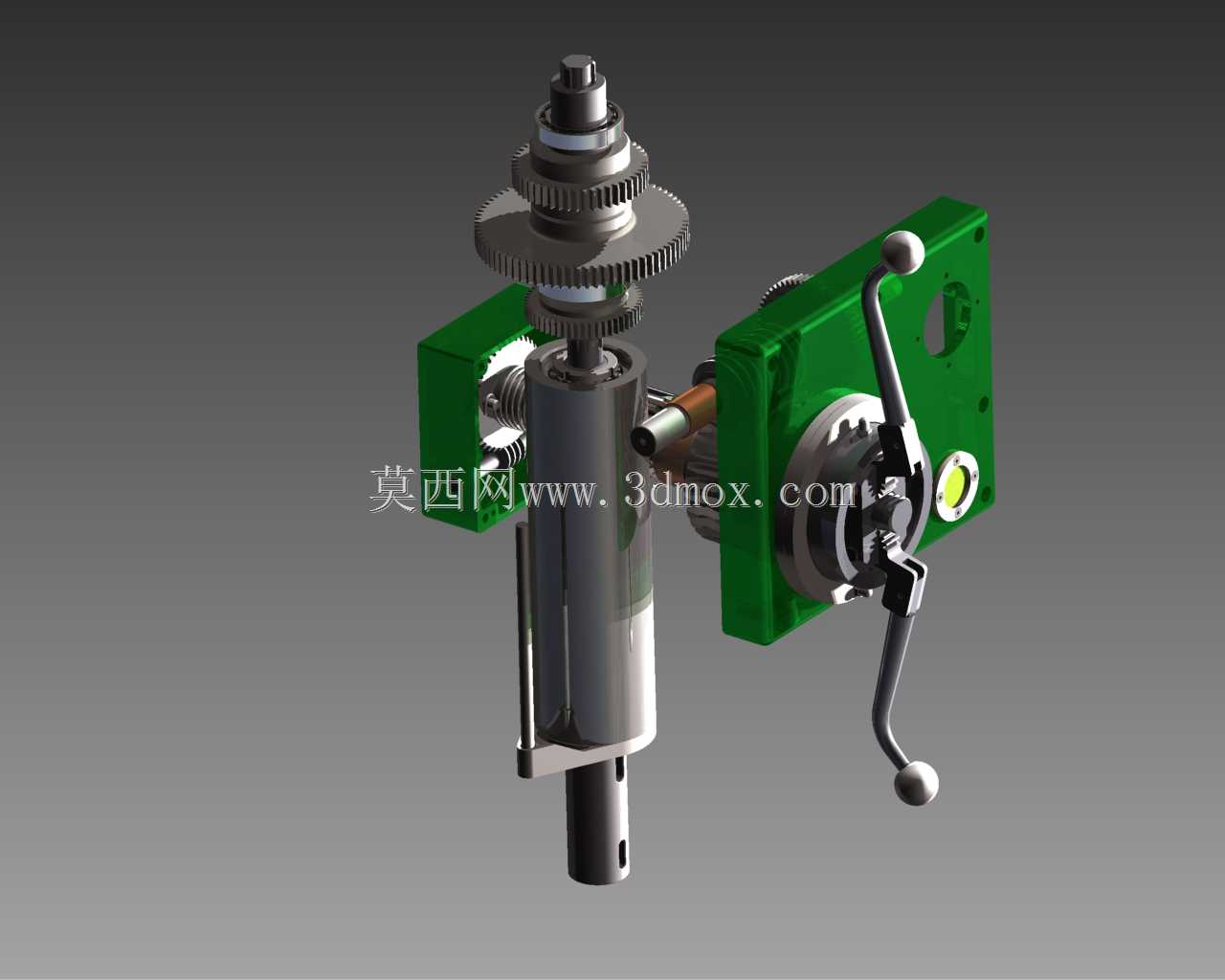

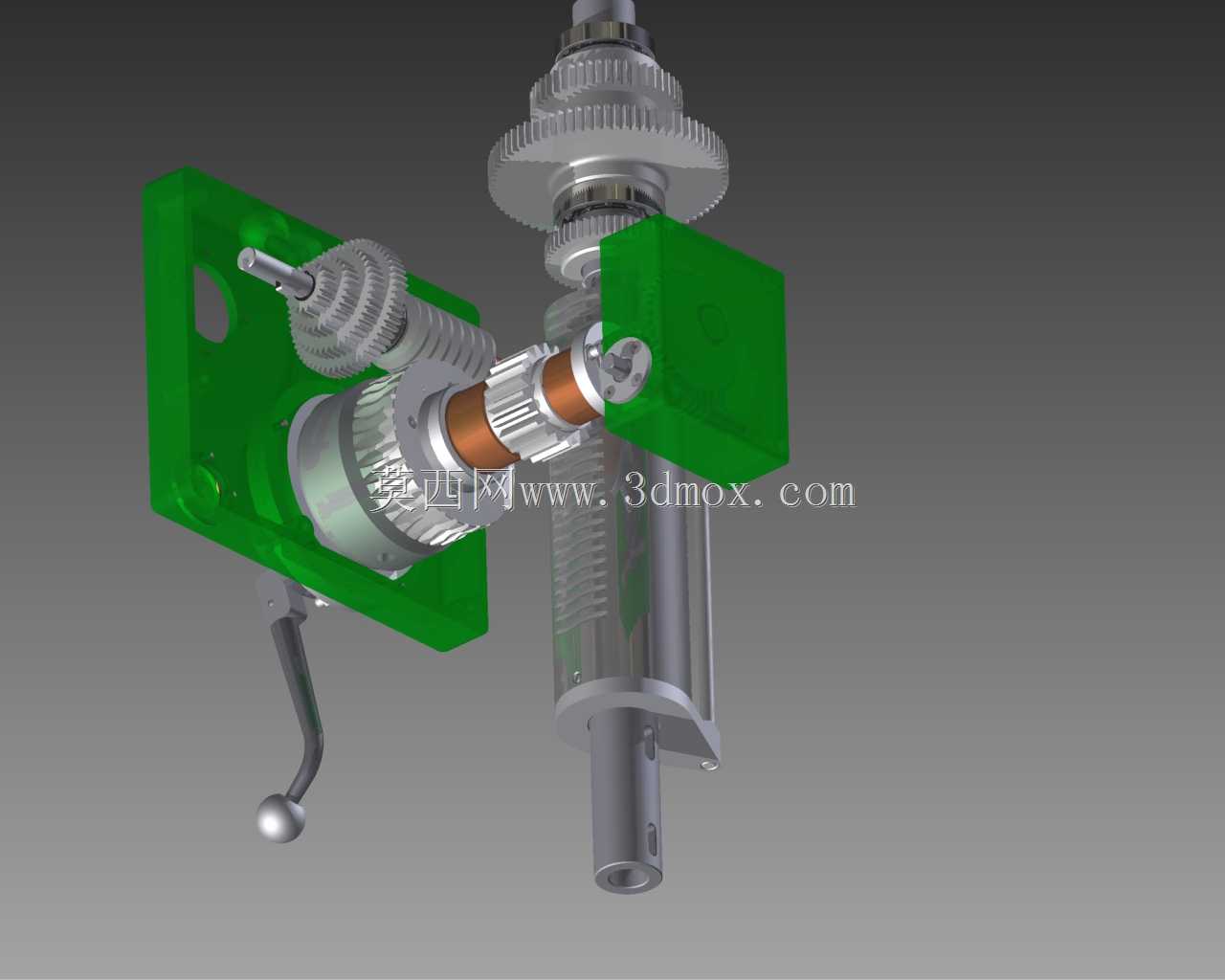

该机构是立式钻床核心的进给与离合传动组件，主要应用于中小型立式钻床的主轴进给传动系统中，承担主轴旋转动力传递、进给量切换、手动操作离合控制的核心功能，是钻床实现钻孔、扩孔、铰孔等孔加工工序的关键执行部件，适配常规机械加工车间内中小尺寸零件的孔加工场景，可覆盖0.1-32mm直径范围内的碳钢、铸铁、有色金属等常见工件材料的钻削加工需求。从功能特性来看，该机构集成了主轴传动、进给离合、手动操作三大功能模块，左侧绿色箱体为传动齿轮安装腔，内置的滑移齿轮组可实现不同进给量的档位切换，配合主轴上的花键传动结构，可将主轴箱输入的旋转动力稳定传递至钻夹头端，同时通过右侧的操作手柄可控制离合器的接合与脱开：当手柄扳至接合位置时，离合器嵌合，进给齿轮与主轴传动链连通，可实现自动进给钻削；当手柄扳至脱开位置时，离合器分离，可手动转动操作手轮实现主轴的快速升降、对刀调整以及手动进给操作，手柄末端的球形握把符合人机工程学设计，操作施力顺畅无卡滞，手轮旁的刻度盘可辅助操作人员精准控制进给深度，保障孔加工的深度尺寸精度。在设计思路上，该机构采用模块化集成设计，将传动齿轮、离合器、操作组件全部集成在统一的安装基座上，整体结构紧凑，传动链短，动力传递损耗小；主轴部分采用高精度导向套配合花键轴结构，既保障了主轴旋转的同轴度，又可实现主轴的轴向进给滑动，主轴下端的锥孔可直接适配标准莫氏锥柄钻夹头或刀具，装夹便捷通用性强；两侧的绿色安装座带有标准化的安装定位孔与连接面，可直接与钻床主轴箱的安装位精准对接，无需额外加工适配结构，降低了整机装配的调试难度。从安装边界与外形尺寸来看，该机构整体为对称式布局，横向安装跨度适配常规32系列立式钻床的主轴箱内腔尺寸，轴向进给行程覆盖该规格钻床的标准进给行程范围，安装时仅需通过两侧基座的定位止口与主轴箱定位面贴合，拧紧紧固螺栓即可完成固定，外接动力仅需对接上端的输入齿轮即可完成动力接入，安装维护便捷，日常保养时仅需定期向齿轮腔加注润滑脂、检查离合器摩擦片磨损量即可保障长期稳定运行，可有效降低钻床设备的运维成本，提升孔加工工序的作业效率与加工稳定性。
