管道切割用金刚石线锯设备结构

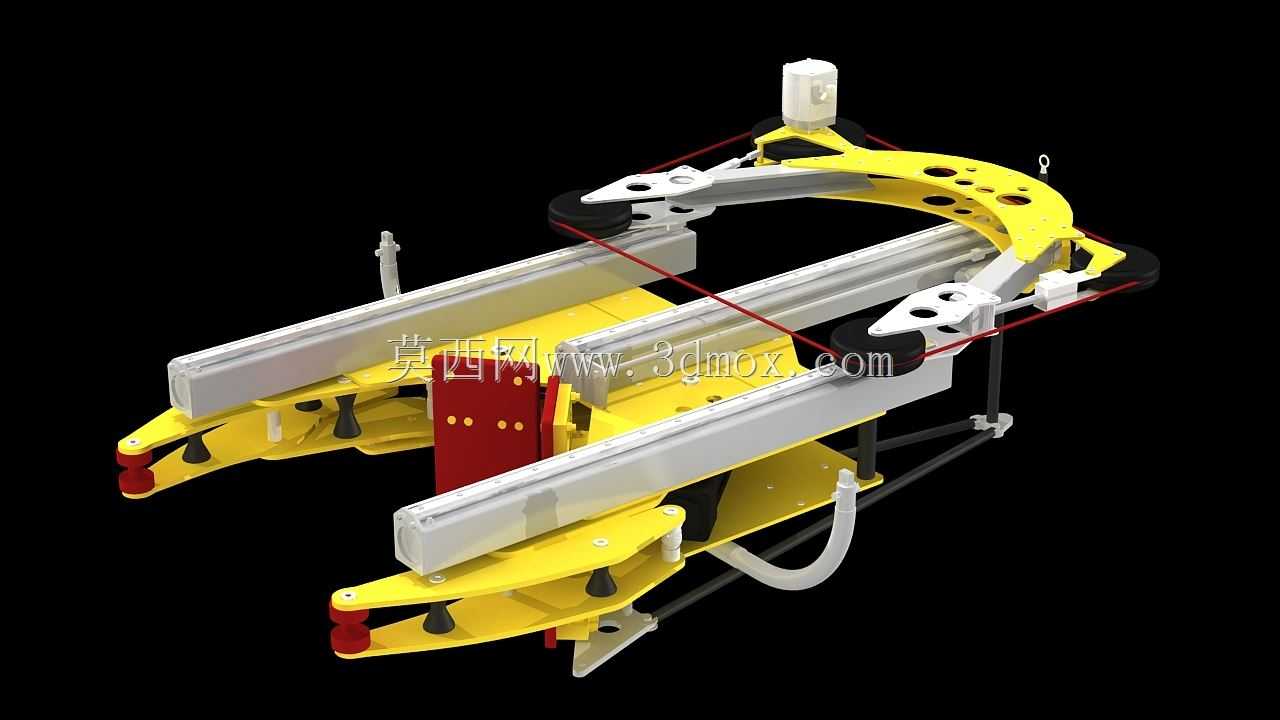

这款金刚石线锯主要面向硬质管材、脆性棒材的现场切割作业场景，在市政管道抢修、硬质合金棒料下料、石材管线截断、复合材料管材加工等场景中都能适配，相比传统砂轮锯、带锯设备，它依靠环形金刚石线的高速往复运动实现磨削切割，不会产生宽大切缝，材料损耗更低，切割过程中不会对管材切口周边造成挤压形变，也不会产生大量飞溅的高温切屑，作业安全性更高。设备整体采用对称式环抱布局设计，主体框架以高强度铝合金型材作为承载主梁，兼顾结构刚性与设备自重，方便现场移位与临时架设，两侧的黄色夹持臂采用弧形环抱结构，可通过臂端的可调真空吸盘与硬质压头适配不同外径的圆形管材，夹持时能自动对中，无需反复校准管材中心位置，夹持力可根据管材材质调整，避免薄壁管材被夹损变形。上部的弧形走线架承担金刚石线的导向与张紧功能，架体上开设的多组减重孔在不降低结构强度的前提下进一步减轻设备上部重量，走线架上的导向轮采用耐磨陶瓷材质，可降低金刚石线高速运动时的轮体磨损，张紧机构集成在走线架端部，可实时监测线体张力，切割过程中自动补偿线体拉伸量，避免线体松弛导致的切口偏斜、断线问题。设备下部的走线与防护结构采用隐藏式布局，冷却液输送管路沿型材主梁内侧排布，切割时可将冷却液精准输送到线体与工件的接触位置，既可以降低切割区域温度，也能带走磨削产生的粉屑，避免粉屑卡滞导向轮结构。设备的安装边界可适配外径在一定范围内的圆形工件，架设时只需将两侧夹持臂打开环抱工件，锁紧压头即可完成固定，无需额外搭建大型安装基座，适合狭小空间内的现场切割作业。切割进给依靠线架沿主梁的平稳滑动实现，进给速度可根据切割材质的硬度自适应调整，切割硬脆材料时自动降低进给速度保证金刚石磨粒的有效磨削，切割软质复合材料时适当提升进给效率，整体结构没有冗余的外露传动部件，日常维护仅需定期检查金刚石线磨损情况与导向轮转动顺畅度即可，操作门槛较低，可适配多场景下的高精度锯切需求，切口平整无毛刺，切割完成后无需额外对端口进行二次打磨处理，能有效缩短管材加工、抢修的整体作业周期。
