农用旋转滚筒式割草设备结构设计

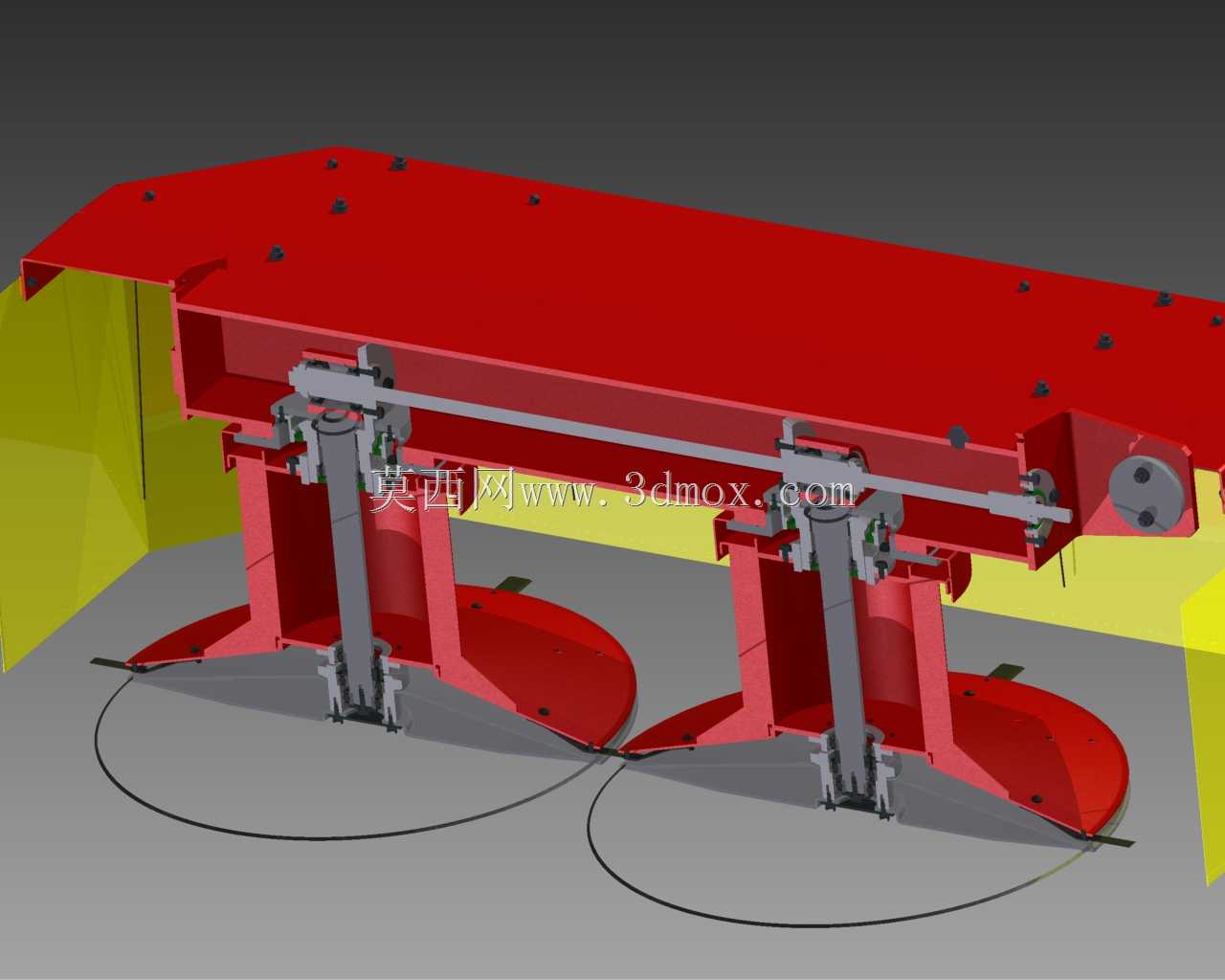

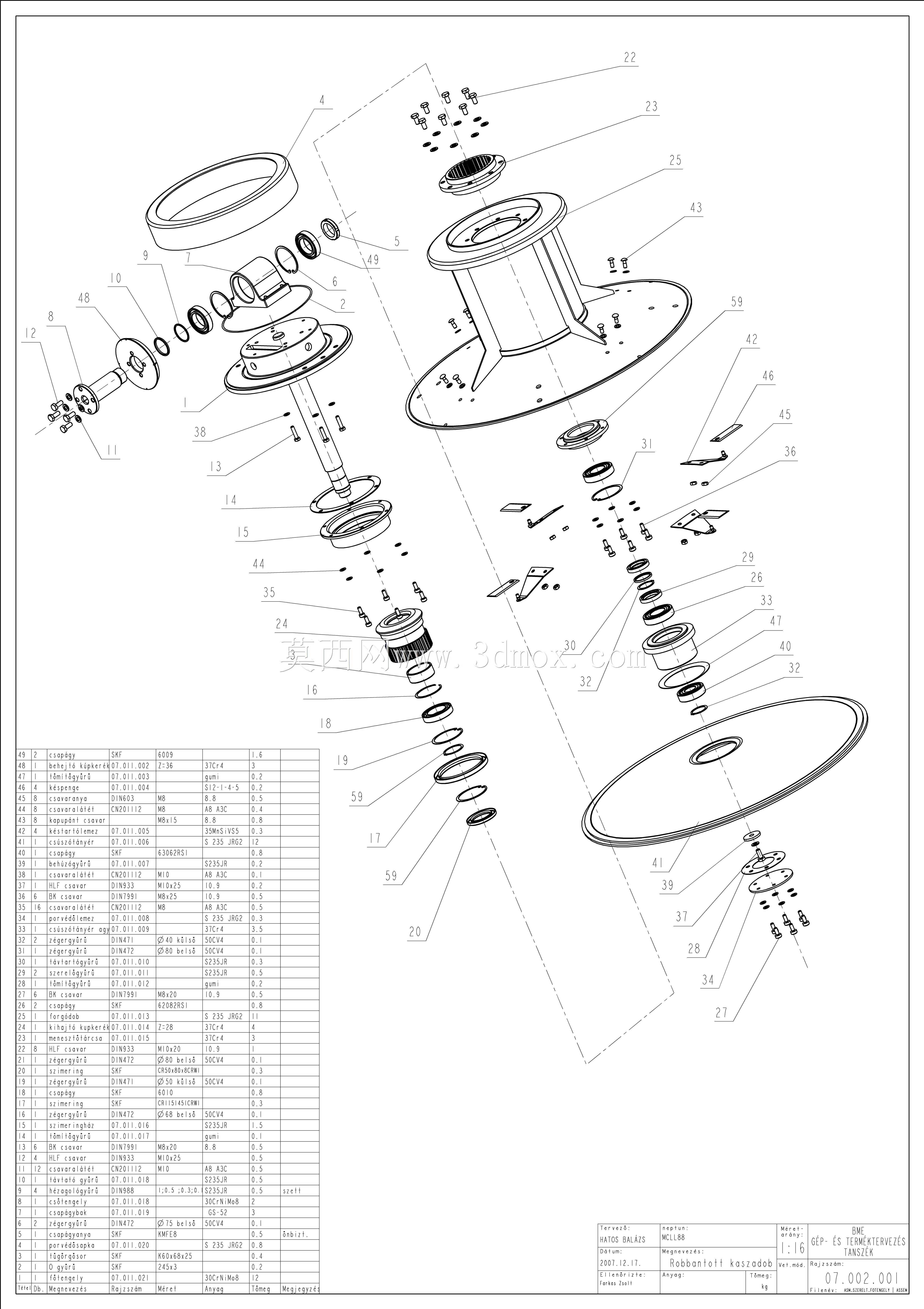

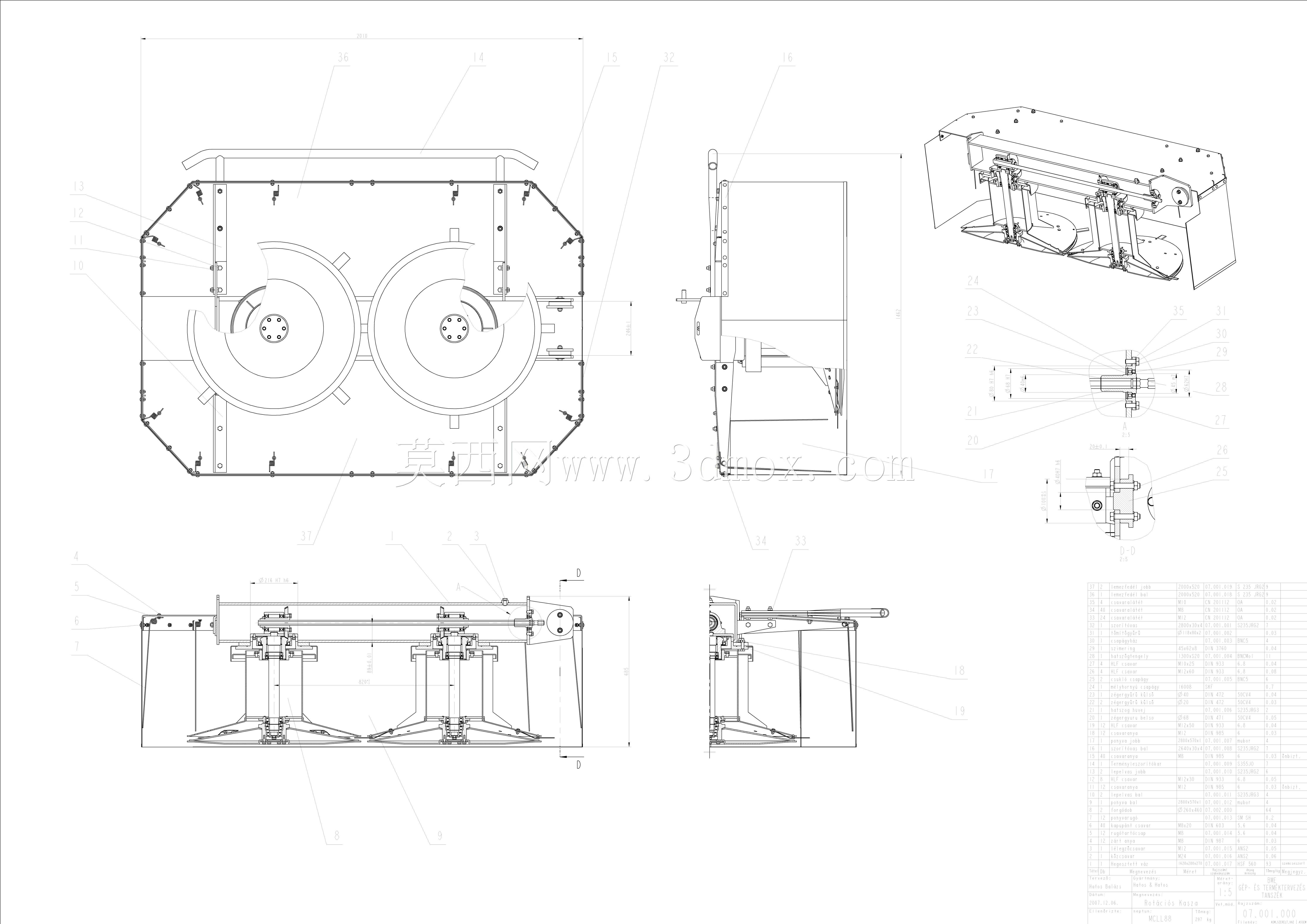

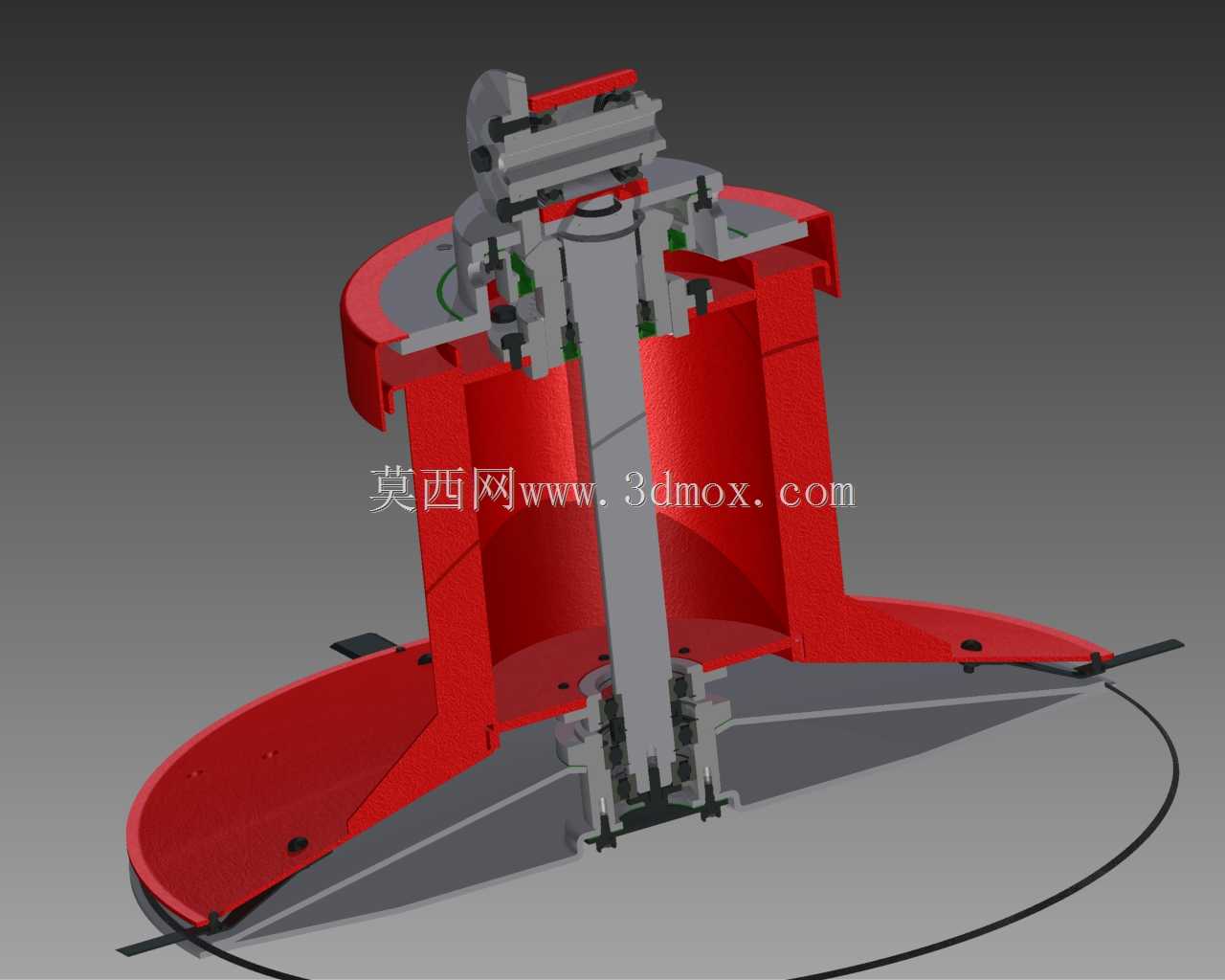

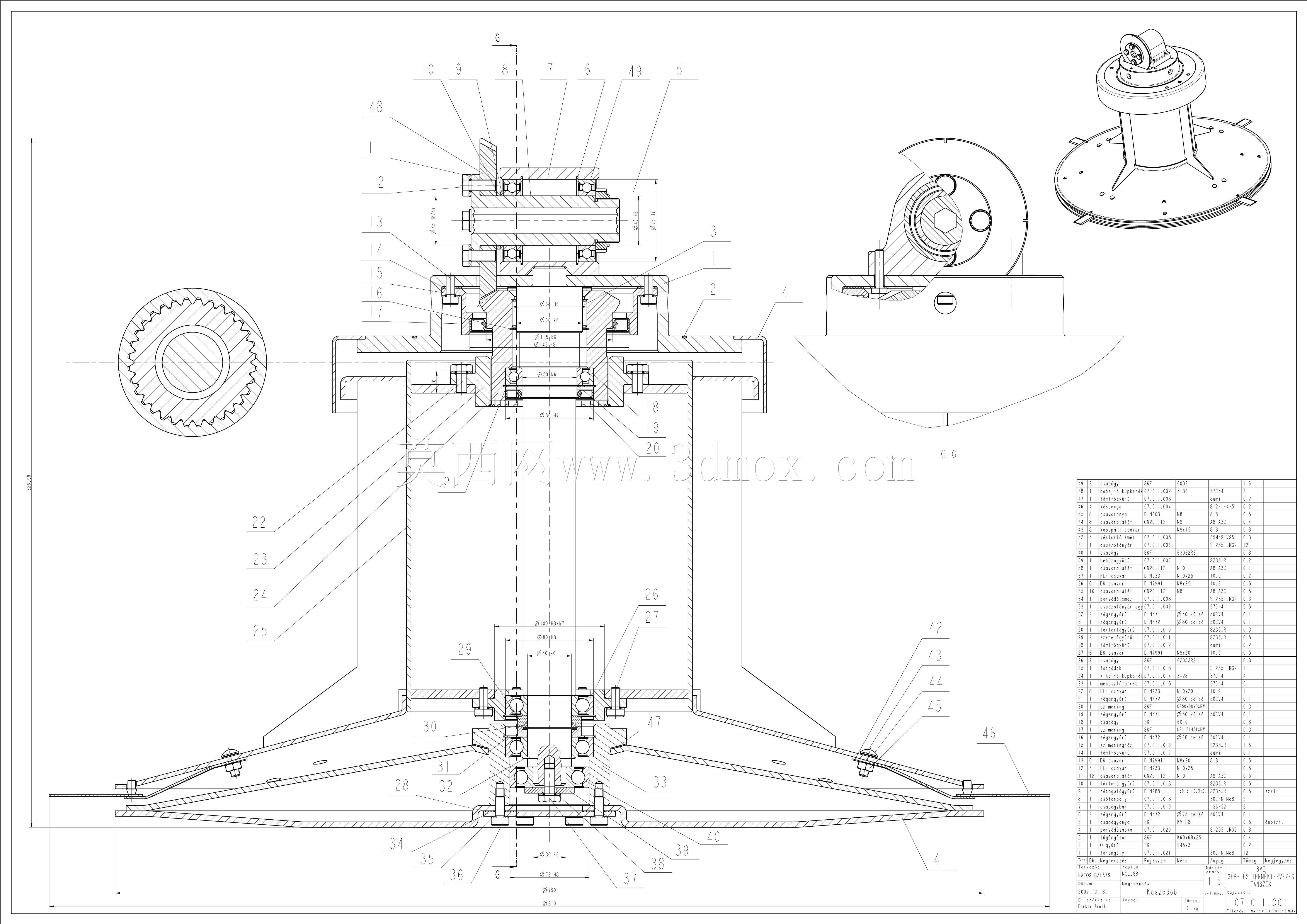

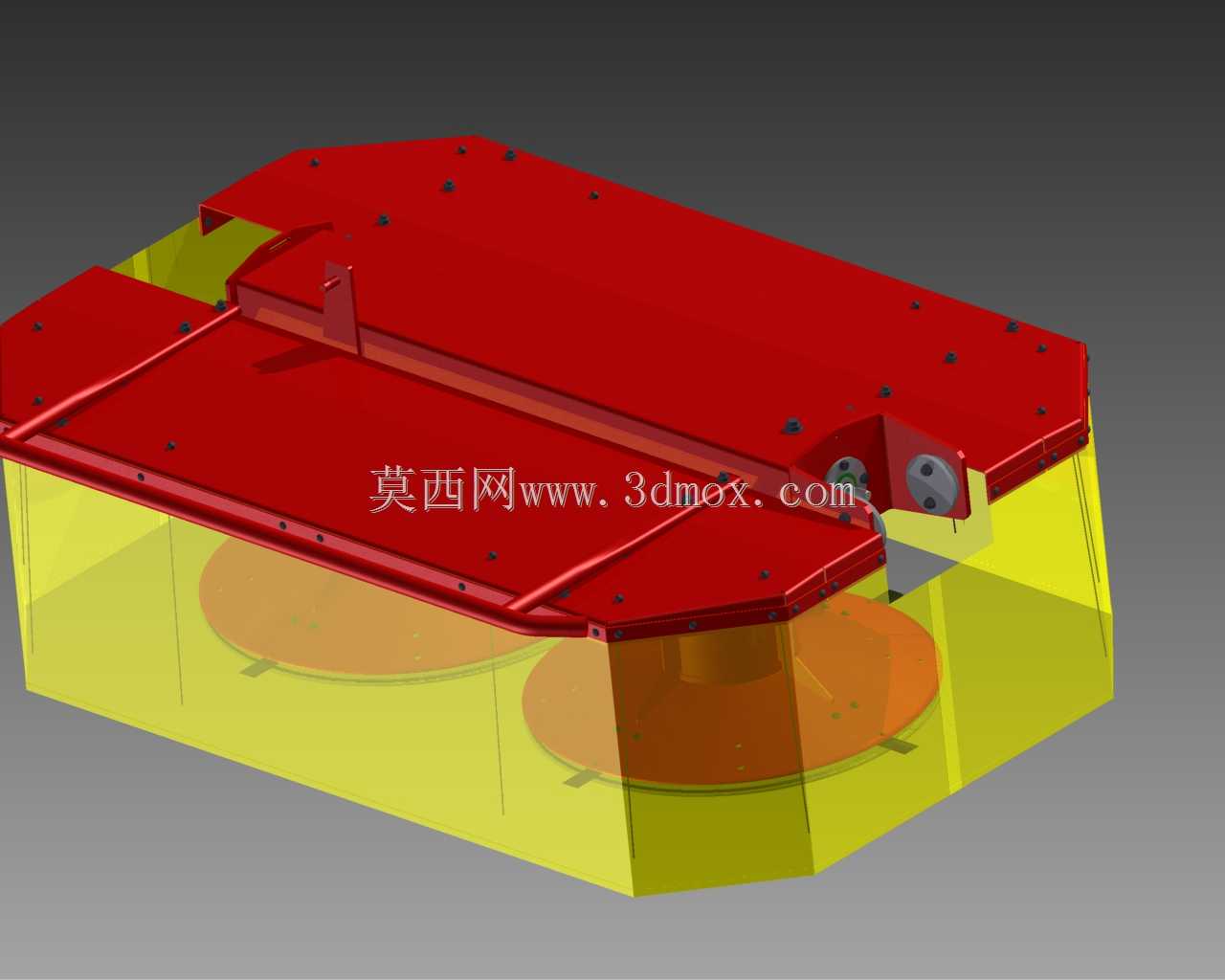

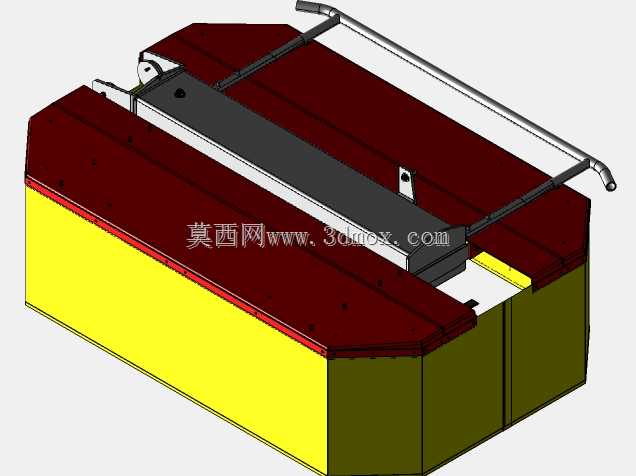

这款滚筒式割草设备主要适配农用拖拉机后置悬挂作业场景，在天然草场改良、人工牧草收割、田间地头杂草清理、果园行间除草等作业场景中应用广泛，作业时可通过拖拉机后输出轴传递动力，驱动内部旋转切割组件完成草茎切断作业，相比往复式割草设备，滚筒式结构对高秆、韧性较强的草类切割适应性更好，作业过程中不易出现堵草、缠草问题，切割后的草条铺放整齐，便于后续搂集、打捆工序衔接。从结构设计来看，设备整体采用上下分层布局，上部为红色冲压成型的防护盖板，盖板上预留了多组螺栓安装孔位，既可以强化盖板结构刚度，避免作业过程中被飞溅的石块、草屑撞击变形，也为内部传动组件的检修拆装预留了操作空间，盖板边缘做了折边强化处理，可引导切割后的草条向设备后侧均匀铺放，避免草条散落在未切割区域造成重复切割。下部黄色半透明区域为滚筒护罩与切割腔室，护罩采用圆弧过渡设计，可减少作业过程中与地面凸起、作物残茬的剐蹭，同时能限制切割碎草的飞溅范围，降低作业安全隐患，护罩底部与地面预留了合理的作业间隙，可适配不同留茬高度的作业需求，避免切割组件剐蹭地面造成刀片磨损。切割组件采用多刀盘同轴旋转布局，刀盘上铰接的甩刀在高速旋转时可依靠离心力张开，遇到硬质障碍物时可自动回弹避让，减少刀片崩损概率，传动腔室布置在设备上部盖板下方，可避免作业过程中泥水、草屑侵入传动部件，延长轴承、齿轮等易损件的使用寿命。安装边界方面，设备整体采用对称式结构设计，悬挂点位置符合农用拖拉机后置三点悬挂的通用尺寸规范，悬挂支架与设备主体采用螺栓连接，可根据不同马力段拖拉机的悬挂参数调整安装位置，动力输入轴的转速匹配拖拉机常规后输出转速区间，无需额外加装变速装置即可直接配套使用，设备整体宽度覆盖常规农用作业幅宽要求，作业时可与拖拉机轮距匹配，避免轮胎碾压未切割的草层，减少牧草收割损失。设备的外形轮廓做了多处圆角过渡处理，没有尖锐外凸结构，在林间、果园等狭窄区域作业时不易剐蹭果树树干或周边障碍物，上部盖板的倾斜角度经过优化，作业过程中落在盖板上的草屑、泥土可自然滑落，不会在盖板上堆积增加设备自重。
