Φ150口径法兰式旋转给料阀结构设计

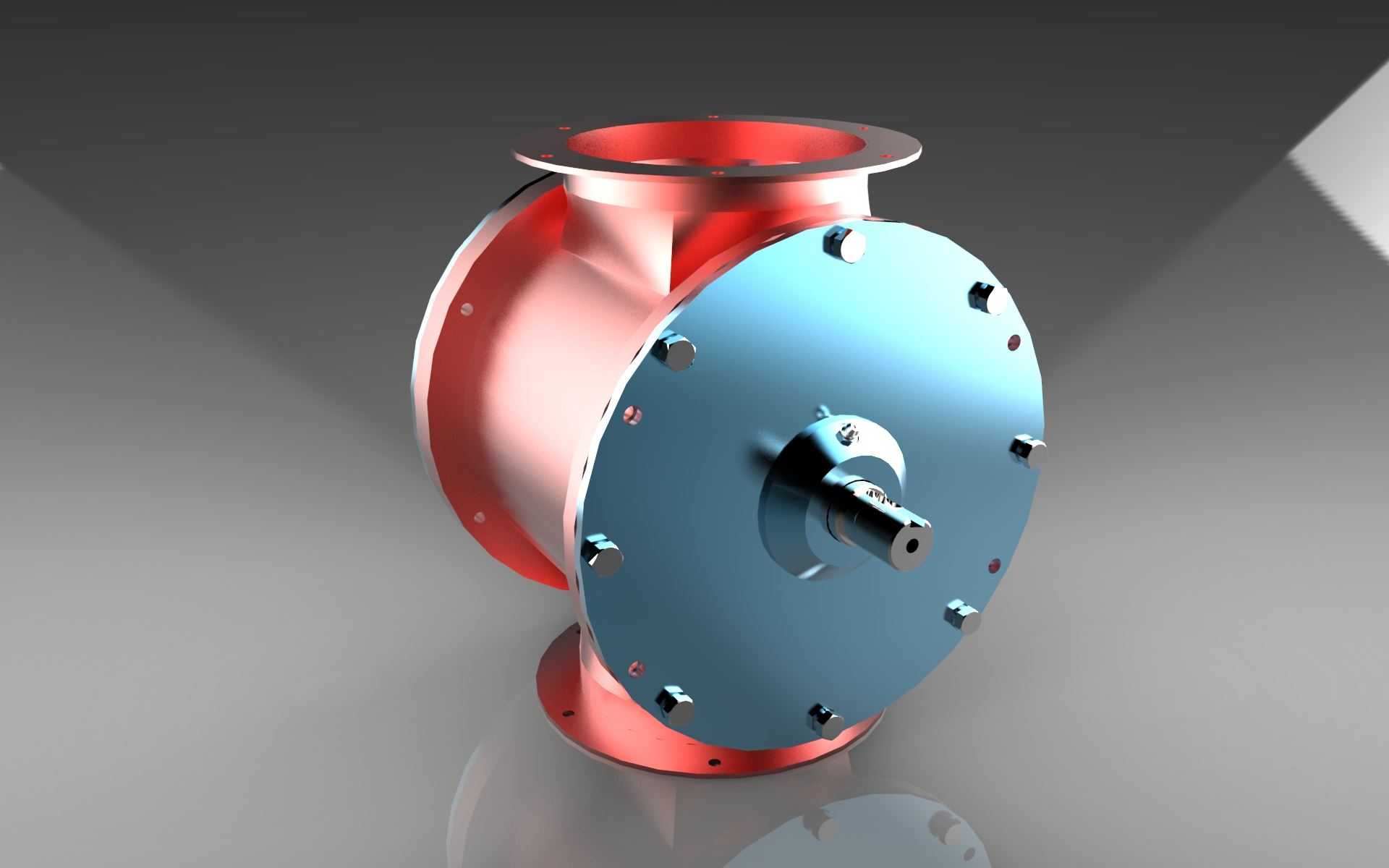

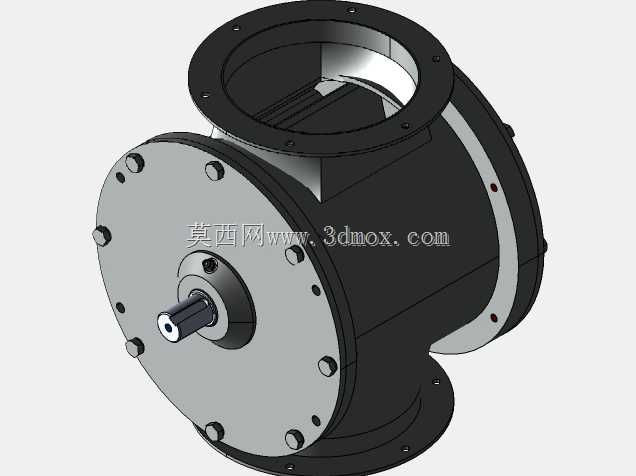

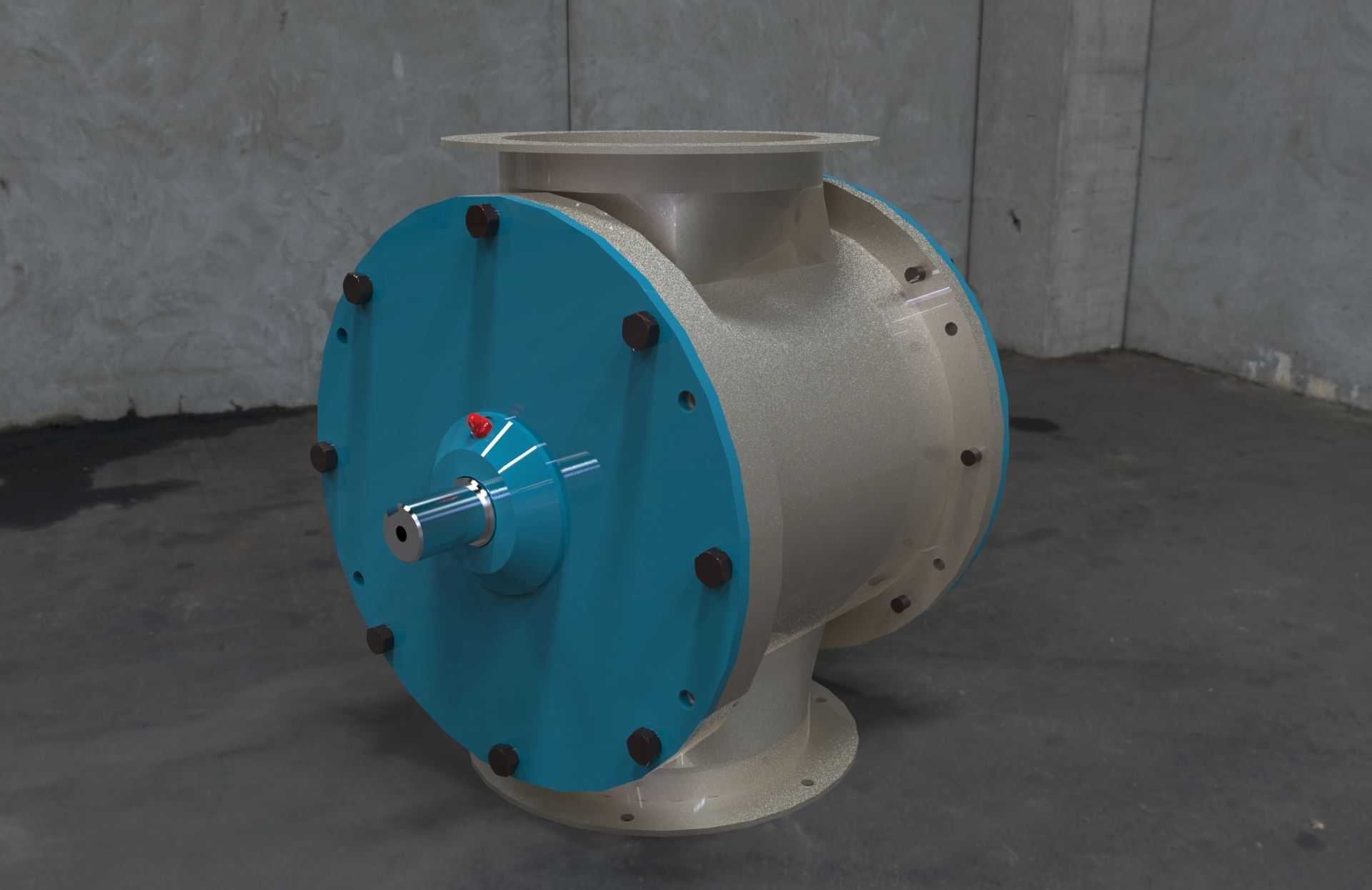

该款旋转阀主要应用于粉体加工、粮食储运、化工物料输送、环保除尘等行业的散料处理工况，作为气力输送系统、料仓卸料环节的核心配套部件，承担着均匀给料、锁气密封、连续排料的关键作用，可有效避免输送管路风压窜入料仓，同时保障上部料仓内的粉状、颗粒状物料能够稳定连续地送入下游输送管路，适配面粉、塑料粒子、水泥、粮食谷物、工业粉尘等多种流动性较好的散状物料输送场景。设备整体采用上下法兰对接的结构形式，上下接口通径为150毫米，可直接与同口径的输送管道、料仓出料口进行法兰对接安装，安装时需保障上下法兰端面的同轴度与平面度，避免对接错位导致的物料卡滞、密封失效问题；设备主体壳体采用铸造后精加工成型，内腔为光滑的圆柱型腔体，转子与壳体内腔保留均匀的微小配合间隙，既保障转子能够灵活转动，又能实现较好的锁气效果，减少上下腔的压力串通。端盖部分采用螺栓紧固的快装式结构，蓝色涂装的端盖通过周向均匀分布的螺栓与壳体连接，日常维护时可快速拆卸端盖，清理内腔残留物料、检查转子磨损情况，无需整体拆卸设备管路即可完成维保作业；伸出端的轴结构配套有密封组件，可避免物料从轴端泄漏，同时适配减速电机的直连或链传动安装，转子转动过程中，转子格腔会依次携带上部落入的物料，转动至下部接口时将物料排出，通过控制转子转速即可精准调节给料量，实现连续均匀的给料作业。设计过程中重点考量了散料的流动性特性，壳体进出口采用圆弧过渡结构，避免物料在腔体内出现搭桥、积料的死角，转子叶片边缘做了耐磨处理，可应对带有轻微磨琢性的物料输送需求，延长设备的使用寿命；整体结构紧凑，安装边界清晰，除上下法兰的安装尺寸外，端盖侧的轴伸长度、壳体径向尺寸均预留了充足的操作空间，方便现场安装时对接驱动装置、布置周边配套管线，设备运行过程中转动平稳、噪音低，可在正压、负压的气力输送系统中稳定工作，有效保障散料输送系统的连续稳定运行，避免因给料不均、锁气失效导致的输送效率下降、物料泄漏等问题。
